繞組變形測試

電動機定子三相繞組按一定規律分布在定子鐵芯上，每相繞組多有首尾兩端。若將繞組的首尾接錯，在通入平衡三相電流時，不但不能產生旋轉磁場，甚至還會損壞電動機。為了確定每相繞組首尾的正確連接，必須進行極性檢查試驗試驗方法有直流感應法和交流電壓法。Office軟件）或JPG圖片報告，方便出測試報告。

繞組變形測試軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。

軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單，只有完成當前一步方自動彈出下一步所需菜單，更加方便。

1.2主要技術指標

 測量速度：單相繞組1分鐘-2分鐘
 輸出電壓：Vpp-20V測試過程中自動調整
 輸出阻抗：50Ω
 輸入阻抗：1MΩ（響應通道內置50Ω匹配電阻）
 掃頻范圍：100Hz－2MHz
 頻率精度：0.005%
 掃頻方式：線性或對數，掃頻間隔和點數可任意設置
 曲線顯示：幅頻曲線
 測量動態范圍寬：－120dB～20dB
 供電電壓：AC220V±10%

(1)中試控股直流感應法是在電動機定子一相繞組中通脈沖電流，另外兩相繞組由于互感作用產生相應的感應電動勢，根據脈沖電流和感應電動勢的方向，便可確定三相繞組的首尾，即相應的極性。

(2)交流電壓法測量是當繞組首尾兩端無標號時，可將任意兩相繞組串接后接至220V電源上，中試控股另一相接上電壓表，電壓表指示較大（幾十伏到1 00多伏），說明兩相繞組是同極性相連接；當繞組首尾兩端有標號時，可先將三相繞組尾端連在一起，然后在任意一相（如A相）上加交流電壓，再分別測量三個線間電壓（Uab、Ubc、UCA），若X、Y、Z確為同極性，則A相加壓所測的結果應符合一定的規律。

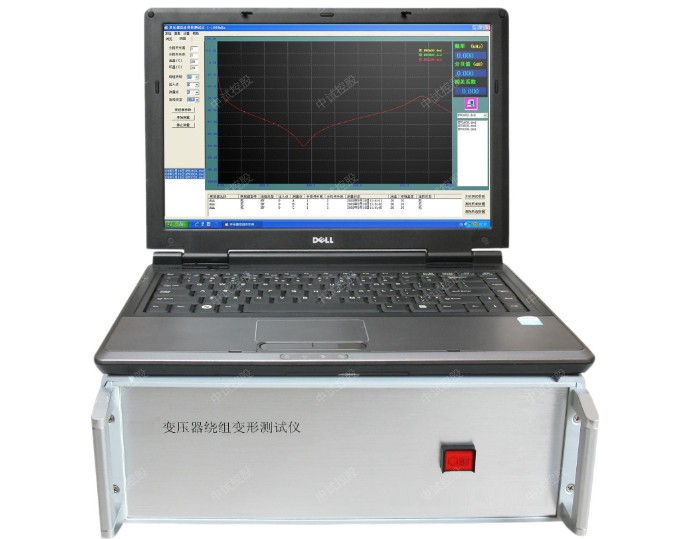

ZSBX-VI變壓器繞組變形測試儀
一  系統簡介
變壓器繞組變形測試儀用于測試6kV及以上電壓等級電力變壓器及其它用途的變壓器繞組變形情況。電力變壓器在運行或者
運輸過程中不可避免地要各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失
去穩定性，導致局部鼓包或移位等永久變形現象，這將嚴重影響變壓器的安全運行儀器按電力行業標準DLT911－2016、電工標準IEC60076-18采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。

數據回顯
本系統可以對已經存盤的數據進行回顯，在F區依次選擇電站名稱、變壓器名稱、試驗類別與時間、繞組類型與時間，即可將已

經完成的測試結果調出。默認顯示在第一條曲線的位置，隨選擇結果的遞增，數據依次向下顯示。當曲線數量到達大時（9條
曲線）時，不再遞增，此時，可以選擇需要替換的曲線，繼續進行遞增替換。如發現某條曲線不需要進行分析時，可以在曲線描?
述信息（E）上點擊鼠標右鍵，點擊“清空曲線”，則該條曲線自動從分析列表中剔除。
E區中的曲線共分為三組，1-3為一組，4-6為一組，7-9為一組，每組曲線在組內進行相關性分析。因此，需要保證用于分析的曲
線在同一組別內，否則無法得到正確的分析結果。

數據回顯

本中試控股系統可以對已經存盤的數據進行回顯，在F區依次選擇電站名稱、變壓器名稱、試驗類別與時間、繞組類型與時間，即可將已經完成的測試結果調出。默認顯示在第一條曲線的位置，隨選擇結果的遞增，數據依次向下顯示。當曲線數量到達zui大時（9條曲線）時，不再遞增，此時，可以選擇需要替換的曲線，繼續進行遞增替換。如發現某條曲線不需要進行分析時，可以在曲線描述信息（E）上點擊鼠標右鍵，點擊“清空曲線”，則該條曲線自動從分析列表中剔除。

中試控股采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。

? 測量速度快，對單個繞組測量時間1-2分鐘。

? 頻率精度非常高，頻率精度為0.005% 。

? 采用數字化頻率合成，頻率穩定性更高。

? 采用5000V電壓隔離、充分保護測試電腦安全。

? 可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。

本系統由測量部分和分析軟件部分組成，分析部分由筆記本電腦完成，測量部分通過USB電纜與筆記本電腦連接。
1.1主要技術特點
采用掃頻法對變壓器繞組特性進行測量，不對變壓器拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及
以上變壓器，準確測量繞組的鼓包或移位等變形情況。
測量速度快，對單個繞組測量時間1-2分鐘。
繞組變形測試頻率精度非常高，頻率精度為0.005% 。
采用數字化頻率合成，頻率穩定性更高。
采用5000V電壓隔離、充分保護測試電腦安全。
可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
采用的分析軟件功能強大，軟件、硬件指標滿足電力行業標準DLT911-2016、電工標準IEC60076-18。
采用windows平臺，兼容Windows 2000Windows XPWindows7Windows8Windows10。
采用數據庫保存測試數據，對測試數據的管理簡潔方便。
軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、自動導出生成Word版測試報告（需安裝相應的
