操作：先打開主機電源，在電腦中進入變壓器繞組變形測試儀程序，之后進行參數設置，中試控股查看變壓器高低分接檔位并輸入，輸入當前油溫和環溫。繞組類別及連接類型已被試變壓器銘牌數據為準。我們也能自定義掃描頻率，選著“自定義掃描頻率”，就可以自定義測量開始頻率和結束頻率，掃描頻率范圍可以設為 1KHz-2000KHz。

7.變形繞組測試儀儀器智能化程度高，信號輸出幅度由軟件進行自動量程調節，幅度峰值±10V，自動調節采樣頻率。

8.儀器具備多種頻率線形掃頻測量系統測量功能，線形掃頻測量掃描頻率高達2MHz，頻率掃描間隔可分為0.25kHz、0.5kHz和

1kHz,對變壓器變形情況更多的分析。

9.歷史曲線對比分析，可同時加載多條歷史曲線觀察，能具體選擇任意曲線進行橫向和縱向分析。配有專家智能分析診斷系

統，可以自動診斷變壓器繞組的狀態，同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的

參考結論。

10.軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時依據。測量數據

自動分析存盤，并生成電子文檔(Word)保存，且具有彩色打印功能，方便出測試報告。

設置完成后，我們就可以點擊開始測量了。儀器會自動進行掃描，橫坐標和縱坐標分別代表頻率和分貝值。屏幕右上角并已數字形式顯示。測量完成后儀器會自動保存，測量完A相后，我們可以換線到B相,儀器測量點會自動切換到B相，并直接點擊測量，同理我們在測量C相，當3相全部測量完成后儀器會自行分析測試結果。點擊屏幕右下方分析測試報告儀器會出現分析結果。到此整個試驗完成。

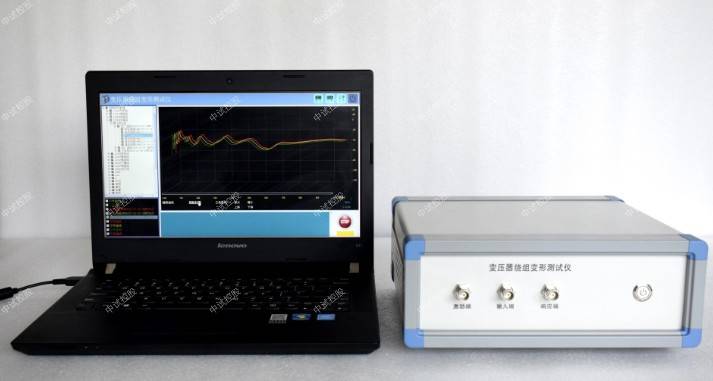

ZSBX-III 變壓器繞組變形測試儀

1.1概述

本儀器根據對變壓器內部繞組特征參數的測量，完善的內部故障頻率響應分析(FRA)方法，對變壓器內部故障作出準確判斷。

變壓器設計完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，

則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有

一定可比性。

變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下

因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅

度變化和諧振頻點偏移等。并根據響應分析方法變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設

備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。

1.2儀器功能

中試控股本儀器是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變

化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重是否需要進行大修。

對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進

行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修更為有力

的依據。

中試控股檢測數據自動分析系統,橫向比較A、B 、C三相之間進行繞組相似性比較,其分析結果為:

①一致性很好

②一致性較好

③一致性較差

④一致性很差

縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其分析結果為:

①正常繞組

②輕度變形

③中度變形

④嚴重變形

1.3執行標準

DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》

采用中試控股的分析軟件功能強大，軟件、硬件指標滿足電力行業標準DL/T911-2016、電工標準。

? 采用windows平臺，兼容Windows 2000/Windows XP/Windows7/Windows8/Windows10。

? 采用數據庫保存測試數據，對測試數據的管理簡潔方便。

? 軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便出測試報告。

? 變形繞組測試儀軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。

? 中試控股軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單，只有完成當前一步方自動彈出下一步所需菜單，更加方便。

1.4儀器特征

1.硬件機芯采用DDS專用數字高速掃頻技術，準確診斷出繞組發生鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故

障。

2.采集控制采用高集成化微處理器,選用精密、高穩定元器件，高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明

顯變化)，對同一相重復試驗，測量重復率在99.5%以上。

3.儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前兩種技術測量模式。

4.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行拆裝的情況下就完成所有測試。

5.中試控股測量變壓器時,接線人員可任意布放信號輸入輸出引線,對測量結果無影響,接線人員可停留在變壓器油箱上面,不必下來,減輕

勞動強度。

6.幅頻特性符合關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是

線性分度曲線也可以是對數分度曲線，可根據實際需要選用。
