變壓器繞組變形測試儀器

變壓器繞組受外力的撞擊導致變形變壓器在運輸、安裝過程中免不了受到外力的影響而產生變形，例如，在安裝過程中受到機械或者其他物體的猛烈撞擊導致變形。

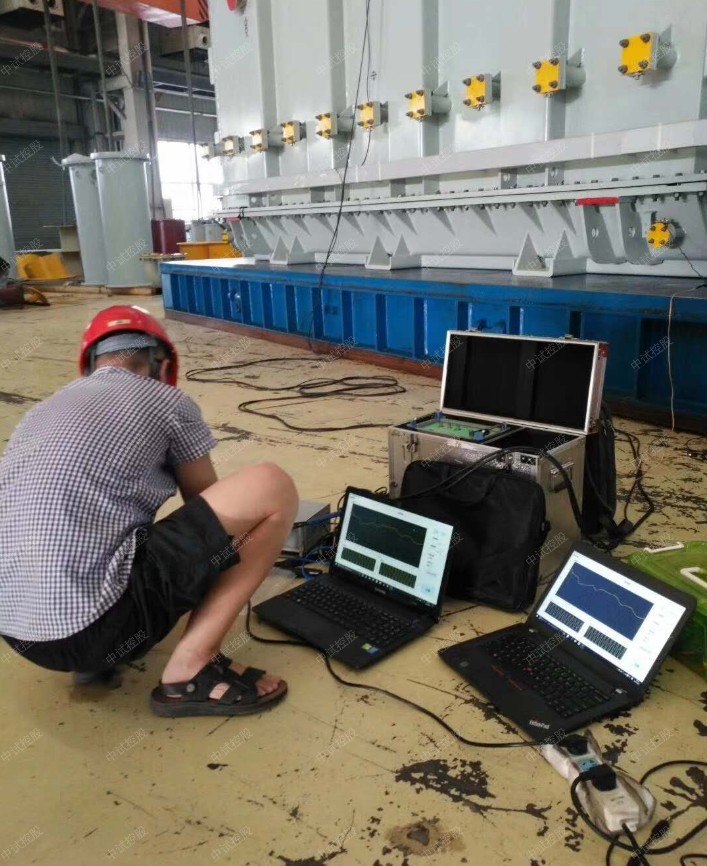

電力在三相測量中，如出現已測試過的相位，系統將會自動提醒，防止測量點選擇參數在測試后未及時修改。在測量過程中，可以在數據文件分析管理窗口中選擇歷史數據曲線，這樣可以橫向或縱向對測試中的曲線進行對比，以便發現可能出現的接線錯誤等情況，及時停止測量糾正。在測量中，數據顯示窗口會跟蹤顯示相關的數據，也可隨時中斷測量。測量結束后，將出現數據已保存窗口，同時數據曲線進入數據文件分析管理窗口顯示出來，此時可接著進行下一次測量。

變壓器繞組變形測試儀器變壓器繞組本身承受力有限由于變壓器繞組自身的缺陷即承受能力有限，而不能很好的承受變壓器出現短路帶來的短路電流沖擊力導致繞組發生變形。中試控股根據近幾年的110KV的電力變壓器事幫統計的分析表明，變壓器安全運行的Zui大的隱患在于變壓器繞組變形，但是繞組變形在一定程度上是不可避免的，那么對于變壓器繞組的檢驗工作表現的尤為重要。

保護系統存在一定的運作失靈造成變壓器繞組變形故障的另一個原因就是保護系統存在一定的動作失靈，因為失靈會使得變壓器承受穩定短路電流作用的時間變長，終導致繞組發生變形。根據數據統計可知，在受到外部的短路障礙時，因為沒有及時的跳閘而導致變壓器損壞的大概占短路障礙的30%。

ZSBX-III 變壓器繞組變形測試儀


1.1概述


本儀器根據對變壓器內部繞組特征參數的測量，完善的內部故障頻率響應分析(FRA)方法，對變壓器內部故障作出準確判斷。


變壓器設計完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，


則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有


一定可比性。


變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下


因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅


度變化和諧振頻點偏移等。并根據響應分析方法變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設


備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。


1.2儀器功能


中試控股本儀器是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變


化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。


對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進


行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修更為有力


的依據。


檢測數據自動分析系統,橫向比較A、B 、C三相之間進行繞組相似性比較,其分析結果為:


    ①一致性很好


   ②一致性較好


   ③一致性較差


   ④一致性很差


縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其分析結果為:


    ①正常繞組


    ②輕度變形


    ③中度變形


    ④嚴重變形



調入數據文件

選取“瀏覽”,會出現一個數據文件系統樹性結構。可以雙擊文件名稱將所需數據文件加入到文件列舉窗口，（軟件界面的左下方）。當列舉窗口的文件被選中后，其所包含的曲線數據會顯示在曲線坐標系，曲線測量數據會顯示到數據文件列表中。（軟件界面的下方）。軟件界面的右下方的“清除所有數據”和“清除所選數據”用來清除掉文件列舉窗口中的文件（軟件界面的左下方）。選擇“分析測試報告”將會對已選擇顯示的曲線數據文件中的前三條曲線顯示測試報告，并可進行打印。

1.3執行標準


DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》


1.4儀器特征


1.硬件機芯采用DDS專用數字高速掃頻技術，準確診斷出繞組發生鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故


障。


2.采集控制采用高集成化微處理器,選用精密、高穩定元器件，高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明


顯變化)，對同一相重復試驗，測量重復率在99.5%以上。


3.儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前兩種技術測量模式。


4.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行拆裝的情況下就完成所有測試。


5.測量變壓器時,接線人員可任意布放信號輸入輸出引線,對測量結果無影響,接線人員可停留在變壓器油箱上面,不必下來,減輕


勞動強度。


6.幅頻特性符合關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是


線性分度曲線也可以是對數分度曲線，可根據實際需要選用。


7.儀器智能化程度高，信號輸出幅度由軟件進行自動量程調節，幅度峰值±10V，自動調節采樣頻率。


8.儀器具備多種頻率線形掃頻測量系統測量功能，線形掃頻測量掃描頻率高達2MHz，頻率掃描間隔可分為0.25kHz、0.5kHz和


1kHz,對變壓器變形情況更多的分析。


9.歷史曲線對比分析，可同時加載多條歷史曲線觀察，能具體選擇任意曲線進行橫向和縱向分析。配有專家智能分析診斷系


統，可以自動診斷變壓器繞組的狀態，同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的


參考結論。


10.軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時依據。測量數據


自動分析存盤，并生成電子文檔(Word)保存，且具有彩色打印功能，方便出測試報告。

變壓器繞組變形測試儀器分析數據報告

選擇“分析測試報告”,會出現一個數據文件報告。上方顯示的是加入的曲線的文件名稱和測量時間，中間是對曲線的相關系數顯示，分為低頻段、中頻段、高頻段和總體結論。如果選擇的是對數坐標系，所有相關系數是參考數字，范圍0到10之間，數字越大表示相似性越好。如果選擇的是平均坐標系，各個頻段的相關系數為參考數字，范圍0到10之間，數字越大表示相似性越好。總的結論將根據選擇曲線的相位關系出現不同的結果。中試控股如果是不同相的兩條曲線，將根據相關系數的大小得出“一致性很好”、 “一致性較好”、 “一致性較差”、 “一致性很差”等結果，如果是同相的兩條曲線，將根據相關系數的大小得出“正常繞組”、 “輕微變形”、 “明顯變形”、 “嚴重變形”等結果。選擇“打印測試報告”將直接打印生成曲線測試報告，選擇“輸出Word報告”將會生成一個Word文檔的測試報告，可進行查看和打印等等。
