變電站高壓電氣試驗設備

1.1 繞組泄漏電流和變比試驗

電流試驗和測量絕緣電阻相似，但因施加電壓較高，能發現某些絕緣電阻試驗不能發現的絕緣，如變壓器絕緣的部分穿透性和引線套管

10kV及以上且10000kVA以上油浸式變壓器。

試驗設備

ZSZGF直流高壓發生器

變壓器泄漏電流接線圖

試驗步驟

1） 高壓繞組(A、B、C、N)短接，低壓繞組(a、b、c)短接。分別用紅線、綠線引到下面的尼龍繩上。

2） 可靠接上接地線，對高壓側進行絕緣電阻的測量，并把低壓套管引線（綠線）接地。

3） 微安表安裝在倍壓筒頂部。

4） 接接地線、接地線、倍壓筒接地端子地線、大功率機箱的接地端子。

5）變電站高壓電氣試驗設備用電纜線連接倍壓筒和大功率機箱。

6） 用高壓輸出屏蔽線一端插入微安表上端的連接孔中，另一端和高壓套管的引線(紅線)可靠連接。

7） 接通電源。

8） 開機操作：將過壓整定為所加電壓的1.15~1.2倍。如所加電壓40kV,則過壓整定為48kV。在10、20、30、40kV時記錄電流。

9） 中試控股試驗結束，先用電阻放電，然后接地放電，才可拆線。

試驗標準

一般與同類型設備數據比較或同一設備歷年數據比較，不應有顯著變化，并結合其他絕緣試驗結果綜合分析作出判斷

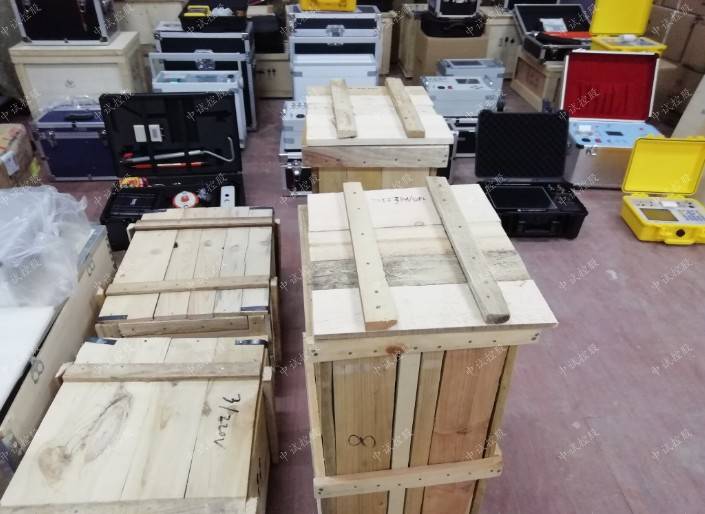

三級資質設備

一、高壓發生設備

1 直流高壓發生器 ZSZGF-120kV/2mA

直流高壓發生器 ZSZGF-200kV/3mA

2 工頻耐壓試驗裝置 ZSYDJ-10kVA/100kV

工頻耐壓試驗裝置 ZSYDJ-5kVA/50kV

3 變頻串聯諧振試驗成套裝置 ZSBP-500kVA/200kV

4 感應耐壓試驗裝置 ZSSBF-15kVA

二、電氣測量儀器

1 高壓介質損耗測試裝置 ZSJS-6000D

2 回路電阻測試儀 ZSHL-100A

3 互感器伏安特性測試儀 ZSFA-103

4 接地電阻測試儀 ZSDW-5A

5 電容電感測試儀 ZSRG-3000

6 接地導通測試儀 ZSDT-10A

7 變壓器直流電阻測試儀 ZSBZC-3S

8 變壓器變比測試儀 ZSBC-VI

9 變壓器繞組變形測試儀 ZSBX-III

10 有載分接開關測試儀 ZSKC-4000

11 斷路器特性測試儀 ZSKC-7000

12 氧化鋅避雷器阻性電流測試儀 ZSBD-2000

13 三相繼電保護測試儀 ZSJB-1000B

14 雷擊計數器校驗儀 ZSFZ-9000

15 絕緣電阻測試儀 ZSDMH-5000V

三、油、氣試驗儀器

1 SF6檢漏儀 ZSXP-1A

2 SF6氣體微水測試儀 ZSLD-2000

三、常用儀器儀表

1 兆歐表 ZS2500V

2 兆歐表 ZS500V

3 數字式雙鉗相位伏安表 ZSMG-2000E

1） 中試控股高壓試驗線對泄漏電流的影響：由于與被試品連接的導線通常暴露在空氣中（不加屏蔽時），被試品的加壓端也暴露在外，所以周圍空氣有可能發生游離，產生對地的泄漏電流，尤其在海拔高、空氣稀薄的地方更容易發生游離，這種對地泄漏電流將影響到測量的準確度。用增加導線直徑、減少尖端或加裝防暈罩、縮短導線、增加對地距離等措施，可減少對測量結果的影響。

2） 變電站高壓電氣試驗設備相對濕度的影響：當相對濕度大時，表面泄漏電流遠大于體積泄漏電流，被試品表面臟易于吸潮，使表面泄漏電流增加，必須擦凈表面，并裝設屏蔽環。

3） 溫度的影響：溫度對高壓直流試驗結果的影響是極為顯著的，三級承裝修試能否做110kv變電站試驗因此，對所測得的電流值均需換算至相同溫度，才能進行比較。在被試品溫度30~80℃時做試驗，因為在這樣的溫度范圍內泄漏電流變化較明顯，而低溫時變化較小。

4）變電站高壓電氣試驗設備余電荷的影響：被試品絕緣中的余電荷是否放盡，直接影響泄漏電流的數值，因此，試驗前對被試品必須進行充分放電。
