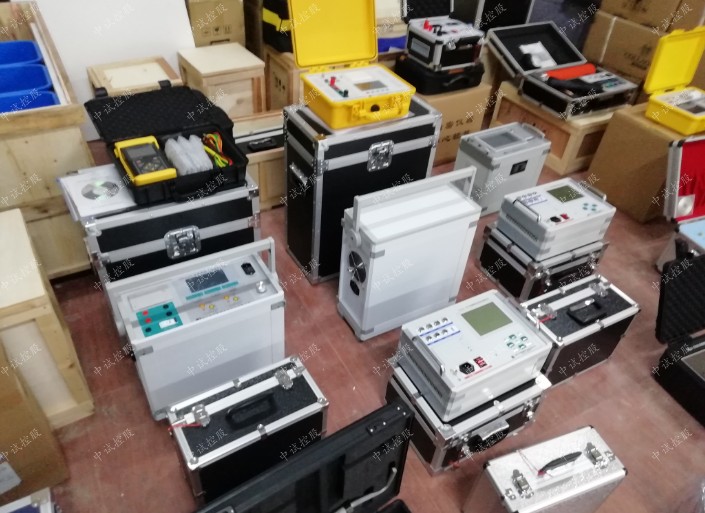

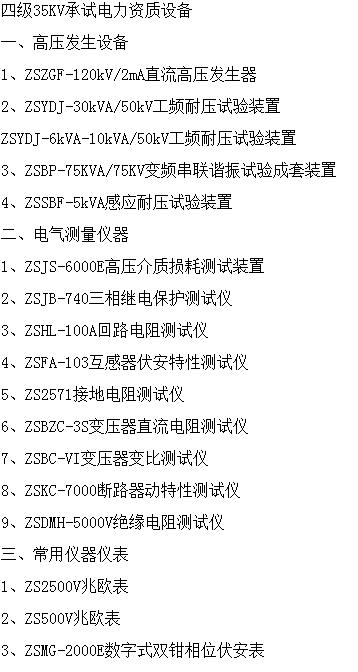

承裝修試電力二級資質機具設備

1800kVA/50kV 工頻諧振耐壓裝置

1800kVA/50kV工頻諧振耐壓裝置

一、被試品對象

150MW~200MW水力發電機的交流耐壓試驗,單相對地電容量2.5μF,最高試驗電壓不超過42kV

二、工作環境

1.環境溫度：-150C–+50 0C;

2.相對濕度：≤95%RH;

3.海拔高度: ≤3500米；

4.無導電塵埃；

5.最大日溫差：25℃

6.大氣壓力：0.1MPa

7.大氣濕度：11g/m3

8地震強度：≤7級

9電源電壓的波形為實際正弦波,波形畸變率<3%

10.設有一可靠接地點，接地電阻<0.5W

11.無火災及爆炸危險；

12.不含腐蝕金屬和絕緣的氣體存在。

三、中試控股裝置主要技術參數及功能

1.額定容量：1800kVA；

2.輸入電源：單相380V電壓，頻率為50Hz；

3.最高額定電壓：交流：50kV；

4.最大額定交流電流：36A（50kV）；

5.工作頻率：50Hz；

6.波形畸變率：輸出電壓波形畸變率≤1%；

7.工作時間：額定負載下允許連續5min；過壓1.1倍1min；

8.溫 升：額定負載下連續運行5min后溫升≤50K；

9.品質因素：裝置自身Q≥20(f=50Hz)；

10.保護功能： 對被試品具有過流、過壓及試品閃絡保護；

11.測量精度：系統有效值交流1.0級。

12.噪聲水平： ≤65dB

四、中試控股電力設備遵循標準

GB10229-1988 《電抗器》

JB/T9641－1999 《試驗變壓器》

GB1094.1-1996 《電力變壓器第一部分總則》

GB1094.2-1996 《電力變壓器第二部分溫升》

GB1094.3-200 《電力變壓器第三部分絕緣水平和絕緣試驗》

GB1094.5-2003 《電力變壓器第五部分承受短路的能力》

GB311.1-1997 《高壓輸變電設備的絕緣與配合》

GB/T 16927.1-1997 《高電壓試驗技術》第一部分 一般試驗要求

GB/T 16927.2-1997 《高電壓試驗技術》第二部分 測量系統

GB/T509-1997 《電力變壓器試驗導則》

GB7252-1987 《變壓器油中溶解氣體分析和判斷導則》

GB7328-1987 《變壓器和電抗器的聲級測量》

JB8749-1998 《調壓器通用技術條件要求》

GB50150-91 《電氣裝置安裝工程電氣設備交接試驗標準》

GB/T 507-1986 《絕緣油介電強度測定法》

GB/T6451-1999 《三相油浸式電力變壓器持術參數和要術》

JB/T501-1991 《變壓器試驗技術》

（三） 主要特點：

① 承裝修試電力二級資質機具設備試驗時所需電源的容量可大大減少，僅為傳統電源容量的1/Q，一般Q值大于10，整套設備體積重量大大減小。

②試驗電壓波形良好，波形畸變率小于1%。

③采用串聯諧振方式，其特點是升壓平穩，便于操作。

④作串聯諧振使用時，回路為電壓諧振，當試品發生放電或擊穿時，

回路脫諧，回路電壓立即下降到勵磁變壓器的輸出電壓，有效的保護了被試品的故障點，防止過電壓導致被試品的進一步損壞，不致造成被試品上出現過大的短路電流。

⑤結構型式：采用多節電抗器串并聯的方式單件體積小，重量輕，

整體使用時噪音低。電抗器采用油浸鐵殼式結構，內部固定及傳動機構采用非導磁材料，有效降低了裝置本生的損耗，大大提高了系統的品質因數。勵磁變壓器采用油式鐵殼式結構。我公司的此種結構在國內外已經得到廣泛的使用，深得用戶的好評

六、系統配置及其參數

1.中試控股電力激勵變壓器180kVA/5KV/0.4kV 1臺

a.額定容量：180kVA；

b.輸入電壓：380V，單相

c.輸入電流：450A

d.過流能力：在110％In額定電流持續時間1min

e.輸出電壓：5KV

f.結 構：油式； 鐵心線圈結構

g.重 量：約400 kg；

2.控制臺180kVA/380V 1臺

a.額定輸出容量：150kVA

b.工作電源：380±10%V（單相），工頻

c.輸出電壓：0 –430V，單相，

d.額定輸入電流：450A

e.額定輸出電流：450A

f.輸 出 波 形：正弦波

g.電壓測量精度：0.5%

h.運 行 時 間：額定容量下連續5min

i.額定容量下連續運行30min元器件最高溫度≤65K;

g.噪 聲 水 平：≤50dB

k.臺體總重量：30kg

l.可實現以下功能

臺體功能：

通過按鍵來控制電機自動電壓升降及電抗器的氣隙的調節；臺面設置：V表（高壓電壓），A表（輸入電流及高壓泄漏電流），過流、過壓保護，計時裝置；電源及分、合閘指示；鐵心極限位指示；調壓器升降及極限位指示；數字高壓儀表能在試驗過程中對電壓擊穿自動報警、保護動作.

3.中試控股電力高壓可調電抗器800kVA/50kV 1節

a.額定容量：800kVA;

b.額定電壓：50kV；

c.額定電流：14A；

d.電 感 量：6～18H/單節；

e.品質因素：Q≥40 (f=50Hz)；

f.過壓倍數：1.1倍（1min）

g.結 構：油式；

h.重 量：約800kg；

4.固定電抗器500kVA/50kV 2節

a.額定容量：500kVA;

b.額定電壓：50kV；

c.額定電流：10A；

d.電 感 量：20H/單節；

e.品質因素：Q≥40 (f=50Hz)；

f.過壓倍數：1.1倍（1min）

g.結 構：油式；

h.重 量：約450kg；

5.分壓器50 kV 1套

a) 額定電壓：交流50KV；

b) 分 壓 比：1000：1

c) 測量精度：交流有效值1.0級；

d) 重 量：約8kg

243kVA/162kV 變頻串聯諧振試驗裝置

243kVA/162kV

承裝修試電力二級資質機具設備變頻串聯諧振試驗裝置

一、 被試品對象及試驗要求

1．35kV/300mm2電纜交流耐壓試驗，長度1500m，電容量≤0.285μF，試驗頻率為30-300Hz,試驗電壓52kV。

2．50000kVA/110kV主變，電容量≤0.015μF，試驗頻率為45-65Hz,試驗電壓160kV。

3、10kV/300mm2電纜交流耐壓試驗，長度3000m，電容量≤1.11μF，試驗頻率為30-300Hz,試驗電壓22kV。

4、110kV/300mm2電纜交流耐壓試驗，長度300m，電容量≤0.044μF，試驗頻率為30-300Hz,試驗電壓128kV。

二、 工作環境

1. 環境溫度：－150C–45 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤2500米；

三、 裝置主要技術參數及功能

1. 額定容量：243kVA；

2. 輸入電源：單相380V電壓，頻率為50Hz；

3. 額定電壓：27kV；54kV；162kV

4. 額定電流：9A；4.5A；1.5A

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8. 溫 升：額定負載下連續運行60min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；

四、 設備遵循標準

GB10229-88 《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996 《電力設備預防試驗規程》

GB1094.1-GB1094.6-96 《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》

六、系統配置及其參數

1. 激勵變壓器15kVA/1kV/3kV/5kV/0.4kV 1臺

a) 額定容量：15kVA；

b) 輸入電壓：380V，單相；

c) 輸出電壓：1kV；3kV；5kV ；

d) 結 構：干式；

e) 重 量：約95kg；

2. 變頻電源15kW/380V 1臺

a) 額定輸出容量：15kW

b) 工作電源：380±10%V（單相），工頻

c) 輸出電壓：0 – 400V，單相，

d) 額定輸入電流：40A

e) 額定輸出電流：40A

f) 輸出波形：正弦波

g) 電壓分辨率：0.01kV

h) 電壓測量精度：0.5%

i) 頻率調節范圍：30 – 300Hz

j) 頻率調節分辨率：≤0.1Hz

k) 頻率穩定度： 0.1%

l) 運行時間：額定容量下連續60min

m) 額定容量下連續運行60min元器件最高溫度≤65K;

n) 噪聲水平：≤50dB

o) 可實現以下功能

1) 內部由嵌入式觸屏控制,操作功能得到優化,操作簡單

2) 自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz

3) 自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

4) 中試控股自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

5) 耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作

6) 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

7) 軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

8) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

9) 液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流

10) 保護功能：具有斷電、過流、過壓及閃絡保護功能；

a) 過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b) 過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c) 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d) 斷電保護：試驗電源斷電后，裝置能快速保護

11) 變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

12) 外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

13) 重量約22kg；

3. 高壓電抗器40.5kVA/27kV 6節

a) 額定容量：40.5kVA;

b) 額定電壓：27kV；

c) 額定電流：1.5A；

d) 電感量：108H/單節；

e) 品質因素：Q≥30 (f=45Hz)；

f) 結 構：干式；

g) 重 量：約55kg；

4. 電容分壓器160kV -1500pF 1套

a) 額定電壓：160kV；

b) 高壓電容量：1500pF

c) 介質損耗：tgσ≤0.5%；

d) 分壓比：1000：1

e) 測量精度：有效值1.5級;

f) 重 量：約12kg；
