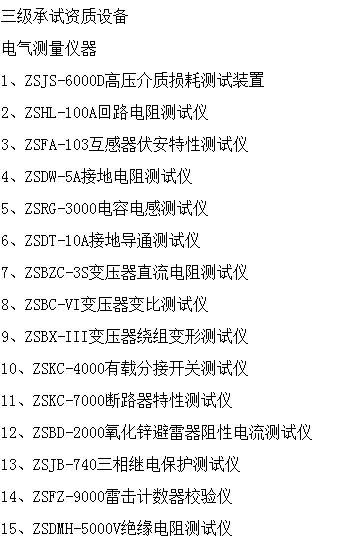

電力承裝修試設備

變壓器繞組變形測試儀試驗程序及注意事項

12.1 首先檢查變壓器接地狀況是否良好，套管引線應全部解開。

12.2 詳細記錄被試品的銘牌數據及原始工況有否異常，中試控股以及被試品變壓器當前測試狀況下的分接開關位置，并仔細輸入被試品情況登記窗。

12.3 根據被試品的情況建立被試品數據文件的子目錄；測試完成后應將測量的數據備份至該目錄下，并注意進行整理工作。

12.4 數據存放格式：文件是以ASCII碼的形式存放，可用各種文字編輯軟件進行閱讀和修改。

12.5 電力承裝修試設備對剛退出運行的變壓器進行測量，測量前應盡量讓其散熱降溫；但在整個測量過程中應停止對其所施的降溫方法，保持溫度，以免測量過程中溫度變化過大而影響測量結果的一致性。

12.6 現場測試時，為防止出現意外損壞，請使用所配的電源隔離變壓器。

繼電保護測試儀使用說明

使用需要我們特別注意以下幾點：

1、測值：按"測值"鍵，本機可測吸合，斷開電壓值三次，然后，可按"打印"鍵打印數據。

2、測時：先找出被測繼電器的額定值，中試控股然后按"測時"鍵，本機自動分、合閘測三次吸合、斷開時間，結束后，可按"打印"鍵打印數據。

3、"轉換"鍵的使用：先調節好直流電流值，再按"轉換"鍵，則直流電流正常輸出，且顯示值在屏幕第二行顯示出來。此時它可和其它電源同時輸出，供需多種電源的繼電器校驗用，如重合閘繼電器等。

4、時間設置：可修正儀器的內部時鐘。

5、儀器標定：儀器使用一段時間后，如果測試有偏差，可用高等級表對其進行標定，用"上翻"、"下翻"鍵調整內部系數即可，不用打開機箱或調節任何旋鈕。

單相大電流發生器功率大,體積小

單相大電流發生器功率大、體積小、帶負載能力強，適用于各種開關、電流互感器和其它電器設備的電流負載試驗及升溫試驗，大大提高了其測試精度。

大電流發生器根據體積、重量的不同采用分體/一體式結構，具有輸出電流無極調整、電流上升平穩、負荷變化范圍大、工作可靠、操作簡便安全等特點，可作為工礦企業進行升流或溫升試驗的電流源設備。

變壓器繞組變形測試儀測試軟件界面介紹

變壓器繞組變形測試儀除接線外的所有操作均在計算機上完成。檢查試驗接線正確無誤后，啟動計算機電源開關，待微機進入正常運行后，再啟動主測量單元電源，其電源指示燈應正常顯示。如果只對已測量的數據進行分析工作，可不連接和啟動主測量單元，中試控股只啟動計算機就可完成;計算機啟動后，雙擊本變壓器繞組變形測試儀執行圖標，即進入工作程序。以下介紹軟件界面中各個區域的功能。

注意：第一次進入該系統或重新安裝該系統，系統將自動進行參數初始化，此時請保持所有變壓器繞組變形測試儀電源打開，中試控股USB接線無誤，該過程可能需要3分鐘，請耐心等待。初始化完成后，在以后的使用中將不會出現這個過程。

（一）菜單欄

進入軟件，左上方即為菜單欄，分別有“系統”、“查看”和“設置”三個下拉菜單。下面分別介紹各個下拉菜單的具體功能。

1．系統

1．1開始測量，開始進行變壓器測試工作，但一般在開始測試前需要設置一些參數，所以建議一般在測量區域（下面會詳細介紹）進行開始測試的過程。

1．2 波形分析報告，根據當前的測試曲線數據，顯示出詳細的測試報告，但一般在進行分析報告前需要選擇待分析的曲線和顯示方式等參數，所以建議一般在曲線分析區域（下面會詳細介紹）進行顯示分析報告的過程。

1．3 連接USB，如果運行此軟件的時候未連接USB線，可在確認USB線已連接和測試變壓器繞組變形測試儀已通電的情況，選擇此項目重新進行連接。建議在確認USB線已連接和測試變壓器繞組變形測試儀已通電之后，再運行本軟件。

1．4 自校，對本變壓器繞組變形測試儀進行自我校準，一般儀器出廠前已經校準完畢，所以不建議使用本項目。（此項目有密碼保護，不必擔心會誤操作。）

1．5 退出系統，使用完畢可以選擇此項目離開。

2．查看

2．1 X軸平均坐標系，此項目只在分析歷史曲線時候有效，使用后，歷史測試曲線的頻率點分布采用均勻分布情況。

2．2 X軸對數坐標系，此項目只在分析歷史曲線時候有效，使用后，歷史測試曲線的頻率點分布采用對數分布情況。

2．3 恢復到原始X軸坐標，此項目只在分析歷史曲線時候有效，歷史曲線分析的時候可以對曲線進行局部放大查看，中試控股使用此項目后，曲線會恢復到原始坐標系的狀態。

3. 設置

3．1 電力承裝修試設備變壓器參數，選擇此項目后，會打開一個變壓器各項參數的對話框，設置好各個參數后，按“確認”鍵保存輸入數據，按“取消”鍵放棄輸入數據，按“寫入數據文件”鍵則將此變壓器參數寫入到已選擇的歷史曲線文件中，覆蓋掉這些文件以前的變壓器參數。（此功能是針對在變壓器現場測試時，臨時簡單設置了變壓器參數，再測試完成后重新想修改已保存的變壓器參數的情況。）

3．2 頻段設置，選擇此項目后，會打開一個掃描頻率低、中、高各個頻段的對話框，設置好各個頻段的范圍后，按“確認”鍵保存輸入數據，按“取消”鍵放棄輸入數據，按“還原”鍵則會恢復到默認頻段設置。此項目的頻段設置參數，只在打印報告中會反映出來。

3．3 設置單位名稱，選擇此項目后，會打開一個要求輸入單位名稱的對話框，按“確認”鍵保存輸入，按“取消”鍵放棄輸入，此項目設置的單位名稱，只在打印報告中會反映出來。

3．4 系統初始化，當系統第一次安裝使用或者重新安裝使用后，運行會自動啟動該選項，對系統的測量參數進行初始化過程，該過程可能需要3分鐘左右。一般無需手動使用該項目。

（二）瀏覽

菜單欄的下方，即為瀏覽和測量區域，選擇不同的項目，下方的區域內容也會隨之變化。在對測試完成的曲線數據文件進行查看分析的時候，選擇“瀏覽”項目。此時，下方為文件系統的樹型結構，可選擇已保存的曲線數據文件，具體操作介紹請參照軟件測試流程。

（三）測量

準備對變壓器測試的時候，選擇“測量”項目。此時下方為測量變壓器的時候，需要填入的一些參數，“變壓器參數”鍵同菜單中的變壓器參數，“開始測量”鍵即進行測試，在測試過程中可以隨時選擇“停止測量”中止測試。（注意：如果測試過程中停止測量了，將無法繼續當前測量進度，數據也無法保存。）

（四）曲線坐標系

居中的坐標系為曲線坐標系，X軸為頻率，Y軸為分貝，中試控股歷史曲線和測量曲線都在此坐標系中顯示，具體可操作功能介紹見軟件測試流程。

（五）數據顯示窗口

在曲線坐標系的右上為數據顯示窗口，分別顯示頻率，分貝和相關系數。具體介紹見軟件測試流程。

（六）曲線數據文件分析管理窗口

以上介紹后的其他窗口都屬于曲線數據文件分析管理窗口，具體操作功能介紹見軟件測試流程。
