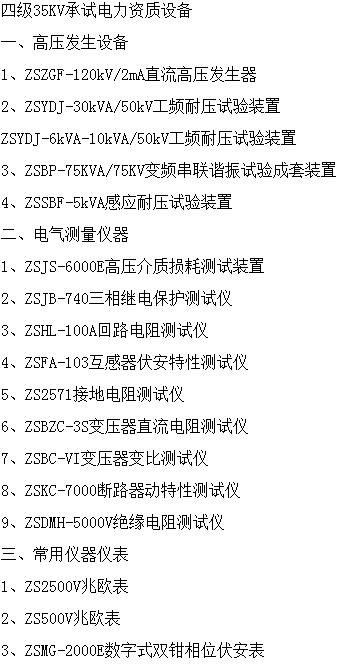

電力工程四級資質承裝修試設備

不帶并聯電阻的閥式避雷器的預防試驗及注意事項

閥式避雷器的串入能夠限制工頻續流，有利于間隙滅弧，同時，還解決了滅弧與保護特性間的矛盾。中試控股通過絕緣電阻試驗和工頻放電電壓試驗可以判斷閥式避雷器的電氣性能，本文中試控股主要為大家介紹帶并聯電阻的閥式避雷器的預防性試驗及注意事項。

一絕緣電阻試驗

電力工程四級資質承裝修試設備測量前應檢查瓷套有無外傷，測量時應用2500V兆歐表，把試驗連線與避雷器可靠連接，搖表放水平位置，搖的速度不要太快或太慢，一般120r/s。

當天氣潮濕時，瓷套表面對泄漏電流的影響較大，應用干凈的布把瓷套表面擦凈，并用金屬絲在下端瓷套的第一裙下部繞一圈再接到搖表的屏蔽接線柱，以消除其影響(其測量值應大干2500MΩ)。

當FS避雷器受潮后，如云母墊片吸潮、水氣附著在瓷套的內壁，則避雷器絕緣電阻降低，所以測量絕緣電阻是判斷避雷器是否受潮的有效方法。

二工頻放電電壓試驗

工頻放電電壓試驗接線圖

TR-調壓器；TT-試驗變壓器．PV-低壓電壓表

R1-保護電阻器．F-保護放電間隙；FX—被試品

FS型避雷器在擊穿前泄漏電流很小，當保護電阻R1數值不大時，變壓器高壓側的電壓為作用在避雷器的電壓。因此可根據變壓器的變化，以低壓側電壓表的讀數決定避雷器的放電電壓。但應事先校準試驗變壓器變比，低壓側應使用較高精度的電壓表。

三注意事項

(1)R值大小的選取。應考慮避雷器擊穿后工頻放電電流不超過0.7A和對試驗變壓器的保護，R的值取小一些為好；同時避雷器擊穿后應在0.5s內跳閘，以免燒壞間隙。

(2)升壓速度。升壓過快時，因表針的機械慣性可能帶來15%的測量誤差，以3-5kV/s為宜。

(3)其他影響因素。避雷器表面有污穢，附近有接地的金屬物品等，對測量結果也會有影響。

(4)R的選擇。使試品擊穿時的放電電流限制到試驗變壓器的1-5倍額定電流。通常采用水電阻，將蒸餾水裝在硬塑料管或玻璃管內制成。為了降低阻值，可以加一些硫酸銅溶液。電阻要有足夠的直徑和長度，以保證試驗進行中的熱穩定和試品擊穿后不發生沿面放電。一般采用可承受電壓10kV，直徑約25mm、長約50cm的水電阻。

升壓可用自耦、移圈調壓器與試驗變壓器配合使用。現場中試控股一般采用10kVA及以下的自耦調壓器。自耦調壓器漏抗小，輸出波形好，功率損耗小。移圈式調壓器用于配合10KV以上試驗變壓器。

測量工頻放電電壓，可用高壓側靜電電雎表、分壓器和低壓側測量。

四對FS型避雷器工頻放電電壓的要求

中試控股對FS型避雷器工頻放電電壓的要求見下表：

額定電壓(kV) 3 6 10 放電電壓

(kV) 大修后 9~11 16~19 26~31 運行中 8~12 15~21 23~33

如中試控股工頻放電電壓的測量值高于上限值，則沖擊放電電壓升高（沖擊系數一定），而如工頻放電電壓測量值低于下限值，則滅弧電壓降低，避雷器可能在內部過電壓下動作。

在具有電阻R、電感L和電容C元件的交流電路中，中試控股電路兩端的電壓與其中電流相位一般是不同的。如果調節電路元件（L或C）的參數或電源頻率，可以使它們相位相同，整個電路呈現為純電阻性。電路達到這種狀態稱之為諧振。在諧振狀態下，電路的總阻抗達到極值或近似達到極值。研究諧振的目的就是要認識這種客觀現象，并在科學和應用技術上充分利用諧振的特征，同時又要預防它所產生的危害。

lc諧振電路原理

開機瞬間產生的電擾動經三極管V組成的放大器放大，然后由LC選頻回路從眾多的頻率中選出諧振頻率F0。并通過線圈L1和L2之間的互感耦合把信號反饋至三極管基極。設基極的瞬間電壓極性為正。經倒相集電壓瞬時極性為負，按變壓器同名端的符號可以看出，L2的上端電壓極性為負，反饋回基極的電壓極性為正，滿足相位平衡條件，偏離F0的其它頻率的信號因為附加相移而不滿足相位平衡條件，只要三極管電流放大系數B和L1與L2的匝數比合適，滿足振幅條件，就能產生頻率F0的振蕩信號。

中試控股LC振蕩電路物理模型的滿足條件

①整個電路的電阻R=0（包括線圈、導線），從能量角度看沒有其它形式的能向內能轉化，即熱損耗為零。

②電感線圈L集中了全部電路的電感，電容器C集中了全部電路的電容，無潛布電容存在。

③LC振蕩電路在發生電磁振蕩時不向外界空間輻射電磁波，是嚴格意義上的閉合電路，LC電路內部只發生線圈磁場能與電容器電場能之間的相互轉化，即便是電容器內產生的變化電場，線圈內產生的變化磁場也沒有按麥克斯韋的電磁場理論激發相應的磁場和電場，向周圍空間輻射電磁波。

能產生大小和方向都隨周期發生變化的電流叫振蕩電流。能產生振蕩電流的電路叫振蕩電路。中試控股其中最簡單的振蕩電路叫LC回路。

電力工程四級資質承裝修試設備振蕩電流是一種交變電流,是一種頻率很高的交變電流，它無法用線圈在磁場中轉動產生，只能是由振蕩電路產生。

充電完畢（放電開始）：中試控股電場能達到最大，磁場能為零，回路中感應電流i=0。

放電完畢（充電開始）：電場能為零，磁場能達到最大，回路中感應電流達到最大。

充電過程：電場能在增加，磁場能在減小，回路中電流在減小，電容器上電量在增加。從能量看：磁場能在向電場能轉化。

放電過程：電場能在減少，磁場能在增加，回路中電流在增加，電容器上的電量在減少。從能量看：電場能在向磁場能轉化。

中試控股在振蕩電路中產生振蕩電流的過程中，電容器極板上的電荷，通過線圈的電流，以及跟電流和電荷相的磁場和電場都發生周期性變化，這種現象叫電磁振蕩。
