套管交流耐壓試驗儀

先作檢查性試驗，再確定耐壓試驗的時間和條件

交流耐壓試驗： 交流耐壓試驗是破壞性試驗；交接試驗中進行，對其耐壓值的要求也不同。

交流耐壓裝置有：試驗變壓器、工頻和變頻串聯諧振耐壓試驗。

套管交流耐壓試驗儀直流耐壓試驗：

直流耐壓試驗采用直流電壓發生器作為試驗電源。

在進行直流耐壓試驗時可同時進行直流泄漏電流測量，測量微安表可接在高壓側，也可接在低壓側。測泄漏電流時電壓：5kV ～ 60kV。避雷器直流1mA參考電壓（220kV等級）可達290kV。直流耐壓試驗的試驗電壓：2.0~2.5倍額定電壓。

直流耐壓試驗的特點：1、設備較輕便。2、介質無極化損耗。3、可制作伏安特性曲線。4、電壓高容易發現。5、容易發現發電機端部。

一個好的絕緣，在標準規定的試驗電壓作用下，其泄漏電流不應隨加壓時間的延長而增加。如果在 0.5倍試驗電壓附近泄漏電流已開始迅速上升

為什么交流耐壓試驗與直流耐壓試驗不能互相代替?

因為交流、直流電壓在絕緣層中的分布不同，直流電壓是按電導分布的，反映絕緣內個別部分可能發生過電壓的情況；交流電壓是按與絕緣電阻并存的分布電容成反比分布的，反映各處分布電容部分可能發生過電壓的情況。另外，絕緣在直流電壓作用下耐壓強度比在交流電壓下要高。所以，中試控股說交流耐壓試驗與直流耐壓試驗不能互相代替。

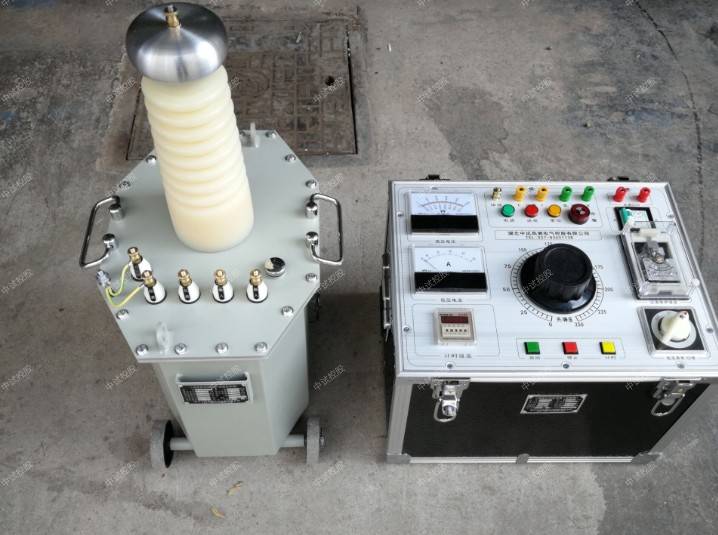

50Hz 工頻耐壓試驗儀

簡介

工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類。控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。

技術要求

1、正常使用條件根據機械行業標準JB/T9641-1999

2、允許運行時間在額定容量和額定電壓下，變壓器系統能長期連續運行，在此工況下變壓器繞組溫升不超過65K,用電阻法測量；頂層油溫升不超過55K,用溫度計法測量；在2倍額定電流下運行5分鐘，變壓器繞組無變形和熱損壞

3、試驗變壓器的短路阻抗為4%-12%

4、絕緣水平：低壓側外施工頻耐壓3kV，一分鐘不擊穿；高壓側感應耐壓電壓65kV/100Hz，一分鐘不擊穿

5、局部放電量在70%額定電壓下，局部放電量不大于10Pc

技術

1、試驗變壓器采用分隔油道的方法，可增加耐壓擊穿強度，減小體積

2、變頻調速，升壓速率可調，準確升壓，誤差不超過1%

3、根據試驗電流電壓關系，系統自動升壓，當遇到特別現象時，儀器自動識別被試品絕緣狀況，提醒停止升壓，斷開主電路

4、當發生絕緣擊穿時，系統速斷保護，并瞬間鎖定擊穿時的電壓電流值，保留數據

5、試驗區內設置紅外線裝置，當有人員誤入試驗區域內，切斷電路。

試驗變壓器制作工藝

1、采用一次壓制而成高壓套管

2、套管與油桶之間完全隔離加上所有連接部分采用耐油O型密封圈密封，徹底解決了常見的變壓器漏

油的問題

3、睡式鐵芯設計,有效提高抗震性

4、前進行72小時倒置試驗,檢驗試驗變壓器漏油的問題

5、均可通過1.1倍感應耐壓試驗

6、絕緣油采用無色透明克拉瑪依原裝油

7、高低壓線采用高強度聚酯、無氧銅桿漆包線

8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片

中試控股絕緣預防性試驗

中試控股絕緣預防性試驗可分為兩大類：

一類是非破壞性試驗或稱絕緣特性試驗，是在較低的電壓下或用其他不會損壞絕緣的辦法來測量的各種特性參數，主要包括測量絕緣電阻、泄漏電流、介質損耗角正切值等。實驗證明，這類方法是行之有效的，但目前還不能只靠它來可靠的判斷絕緣的耐電強度。

另一類是破壞性試驗或稱耐壓試驗，試驗所加電壓高于設備的工作電壓，對絕緣考驗非常嚴格，并能保證絕緣有一定的耐電強度，主要包括直流耐壓、交流耐壓等。耐壓試驗的缺點是會給絕緣造成一定的損傷。

交流耐壓試驗主打設備：串聯諧振耐壓實試驗裝置，試驗變壓器（推薦油浸式試驗變壓器）

交流耐壓試驗有時可能使絕緣中的一些弱點更加發展，因此在試驗前必須對試品進行絕緣電阻、吸收比、泄漏電流和介質損耗等項目的試驗，若試驗結果合格方能進行交流耐壓試驗。否則,應及時處理，待各項指標合格后再進行交流耐壓試驗,以免造成不應有的絕緣損傷。

電氣設備絕緣試驗分兩大類：

（一）耐壓試驗――破壞性試驗

試驗所加電壓或高于設備運行中可能受到的各種電壓。

種類：工頻耐壓試驗

直流耐壓試驗

沖擊耐壓試驗

（二）檢查性試驗――預防性試驗

測定絕緣某些方面的特性；一般在較低電壓下進行，通常不會導致絕緣的擊穿破壞。

方法有許多種：測絕緣電阻，吸收比

測泄漏電流

測 tgδ，等效電容Ｃ，等效電阻Ｒ

局部放電測試，電壓分布測試

油氣色譜分析

套管交流耐壓試驗儀各方法反映絕緣的性質不同，對不同絕緣材料和絕緣結構的有效性也不同。

兩類試驗間的關系：

相互補充，而不能相互代替
