阻燃電纜耐壓試驗儀

中試控股技術博士為您解答：工頻耐壓試驗裝置工作原理交流輸出工作過程；
該工頻耐壓試驗裝置交流輸出工作過程為，把交流220V電壓接入電源控制箱，經電源控制箱內自耦調壓器調節0～200V電壓至交流耐壓試驗裝置的初級繞組，根據電磁感應原理，在高壓試驗裝置高壓繞組可獲得試驗所需的交流高電壓

電力承試四級資質所需工具JG是多少？

阻燃電纜耐壓試驗儀PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術設定過壓保護和過流保護，解決了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題。在保持手動0.75UDC1mA功能按鈕的基礎上，增加了全自動氧化鋅避雷器測量和油浸變壓器測量功能，并可以直接打印試驗報告及保存試驗報告，避免了試驗報告手寫出現錯誤的問題，保留了手動方式，增加了任意電壓、電流下打印功能，及總時間T1和分段計時T2功能。儀器增加了萬年歷和時間功能，試驗報告帶有時間和日期。

0.01Hz 低頻耐壓試驗儀


簡介


超低頻高壓發生器用途


ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低頻高壓發生器適用于：交聯聚乙烯絕緣電力電纜的耐壓


試驗 / 水力發電機和大型發電機的耐壓試驗。0.1Hz超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替


代方法。尤其在對大型發電機、電纜等試品進行工頻耐壓試驗時，發揮著明顯巨大的作用。


0.1Hz 超低頻高壓發生器符合以下電力標準：


執行標準：DL/T 849.4-2004《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》


標準，《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》


對超低頻高壓發生器有不少約定的別名，如：超低頻耐壓試驗儀，超低頻耐壓試驗裝置。叫法


雖不同，但其實都是超低頻高壓發生器，或以超低頻高壓發生器為核心設備，搭配其他組件，進行高壓耐壓試驗。


0.1Hz程控超低頻高壓發生器結合了現代數字變頻技術，采用微機控制，升壓、降壓、測量、保護完


全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示


，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。設計指標完全符合《電力設備測試儀器通用


互感器交流耐壓試驗儀?技術條件，第4部分：超低頻高壓發生器通用技術條件》電力標準，使用十分方便。現在均采


用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。

中試控股技術博士為您解答：故障維修處理：

1．電源開關打開時，控制箱上的數顯表不亮請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新保險管。

2．若打開電源開關，數顯表亮，高壓顯示綠燈不亮，加不上高壓。

⑴ 故障顯示“回零”燈亮

沒有回零位，請將逆時針旋轉高壓輸出調整鈕和微調旋鈕回到零位上至“回零”燈滅，即可加高壓。

⑵ 故障顯示“其它”燈亮有兩種現象：接地保護；斷線保護。

a． 可能接地線未接好，或地線不可靠接地。請接好可靠的接地線，關閉電源，重新啟動。

b． 可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線

兩端焊頭脫焊時會出現此故 障，請焊好電纜兩端的焊頭，關閉電源，重新啟動。

c． 可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。

3．一切正常，但在未升到額定輸出電壓的過程中保護。

⑴ 故障顯示“過流”燈亮

a． 試品短路，或泄漏電流過大。

b． 大電容負載時，升壓過快，關閉電源，重新啟動，減慢升壓速度。

⑵ 故障顯示“過壓”燈亮

4．試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，這屬正常，請排除試品故障后重新啟動。

5．試品故障排除后，故障顯示燈依然亮，加不上高壓。電源開關兼故障保護重置開關，請關閉電源，重新啟動，即可升壓。

6．如發現電壓表數字波動過大時，請檢查連接電纜線兩頭hang空插頭7腳屏蔽結頭是否脫焊斷開，如斷開請焊接好。
阻燃電纜耐壓試驗儀過壓保護整定旋鈕未置于大處，請順時針旋轉到大處，關閉電源，重新啟動。

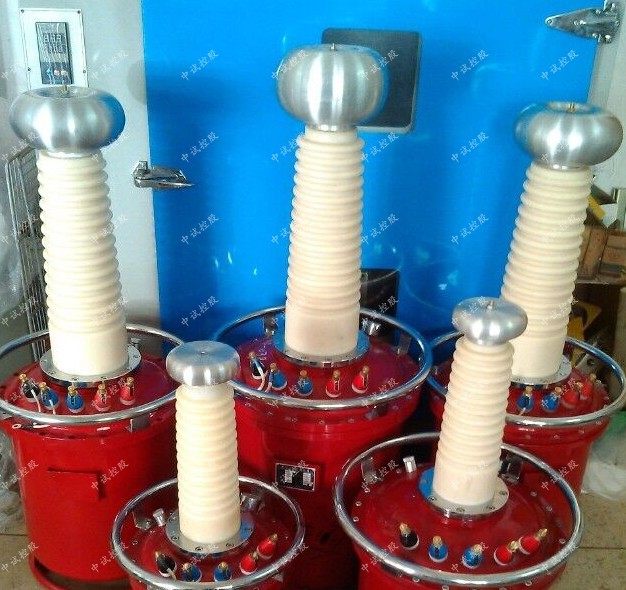

工頻交流耐壓試驗裝置升壓變壓器為單相變壓器，聯結組標號II。升壓變壓器部分鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的耦合損耗。該高壓試驗裝置的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。
