并聯諧振試驗裝置

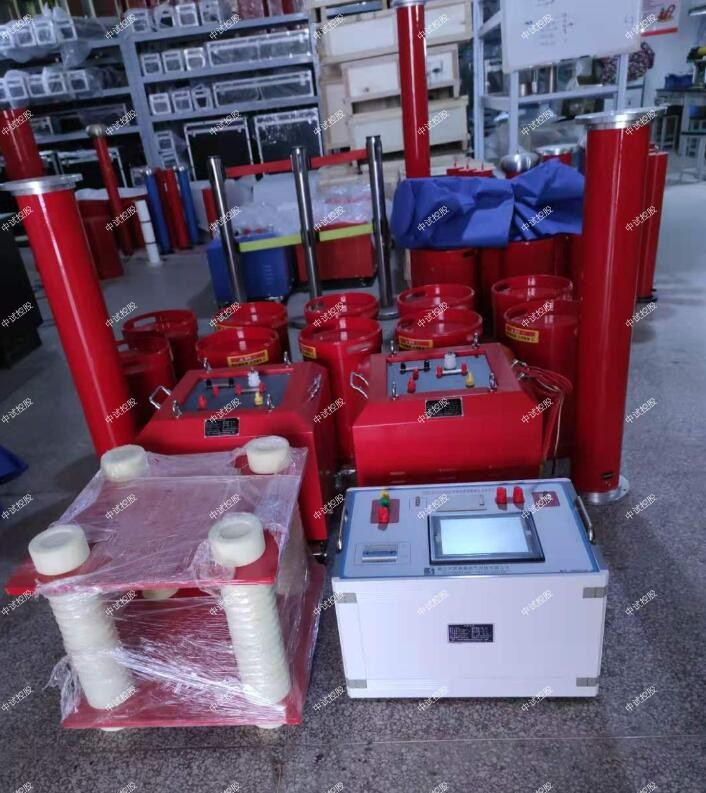

ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置

技術指標

1．額定電壓：200kV

并聯諧振試驗裝置被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

95kV-滿足110kV變壓器中性點交流耐壓試驗；

128kV-滿足110kV電纜交流耐壓試驗

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置中試控股自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380/220V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％±200V

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                        DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：25kVA；

輸入電壓： 380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～50A

重量：16kg

2.高壓諧振電抗器（共6臺）：86KVA/43KV

額定工作電壓：43kV

額定工作電流：2A

額定電感量：85H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：60kg

3.激勵變2臺：

額定容量：12.5kVA

輸入電壓：500V

輸出電壓：2kV， 4kV，10kV，

4.電容分壓器一臺：200kV純電容式

   高壓電容量：2000pF

分壓比：2000:1

   工作頻率：30～300Hz

   誤差精度：1.5%±200V

   額定電壓:200kV

   重量：10kg

激勵變壓器接線用法：

ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置用于10kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接2kV；

用于35kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4kV；

用于110kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5kV；

滿足試品范圍：

1、滿足300mm2,35kV 電纜交流耐壓試驗，長度2km，電容≤0.38uF,試驗頻率30~300Hz,試驗電壓U≤52kV。試驗時間：60分鐘

2、滿足35KV/31500KVA及以下變壓器（容量不限）的中試控股交流耐壓試驗，電容≤0.02uF,試驗頻率45~65Hz,試驗電壓U≤72kV。試驗時間：1分鐘

3、滿足35KV及以開關，互感器等交流耐壓試驗，電容≤0.006uF,試驗頻率30~300Hz,試驗電壓U≤95kV。試驗時間：1分鐘

4、滿足110KV及以開關，互感器等交流耐壓試驗，電容≤0.006uF,試驗頻率30~300Hz,試驗電壓U≤184kV。試驗時間：1分鐘

1、技術參數

?   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%±200V

?   電壓步進值： 1%，0.5%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz, ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

中試控股技術博士為您解答：串聯電路實現諧振的方式：

(1)lc不變，改變ω：ω0由電路參數決定，一個r l c串聯電路只有一個對應的ω0，當外加頻率等于諧振頻率時，電路發生諧振；

(2)三級承試設備電源頻率不變，改變l或c（常改變c）。

并聯諧振試驗裝置三相變壓器的一致性較好
三相變壓器特征圖譜上相與相之間的一致性比單相變壓器好。另外，從繞組的特征圖譜上諧振峰的分布情況，可以判斷變壓器繞組的防陡波特性，為改善變壓器繞組的絕緣設計依據。從整體上看，如果一個繞組的頻譜曲線上諧振峰少，比較平坦，則說明一旦陡波(如雷電波，操作波)侵入繞組后，繞組內部發生諧振的可能性小。因此，危害繞組絕緣的電位分布發生的可能性小，說明設計合理。另一方面，如果諧振峰上升很快，說明繞組的阻抗函數存在高階極點，繞組對陡波的響應快，易損壞。
綜上所訴，做變壓器繞組變形試驗很有必要，對維護電力系統的安全至關重要。

向電路輸送電阻消耗的功率，電阻功率達大

中試控股技術博士為您解答：注意

中試控股電源不向電路輸送無功。電感中的無功與中的無功大小相等，互相補償，彼此進行能量交換。

表明：

（1）中試控股電感和能量按正弦規律變化，大值相等wlm=wcm。l、c的電場能量和磁場能量作周期振蕩性的交換，而不與進行能量交換；

（2）總能量是不隨時間變化的常量，且等于大值

q是反映諧振回路中電磁振蕩程度的量，q越大，總能量就越大，維持振蕩所消耗的能量愈小，振蕩程度越劇烈。則振蕩電路的愈好。一般在要求發生諧振的回路中希望盡可能提高q值。

電路的諧振頻率是由電路本身的參數決定的，稱為固有頻率。當電路的固有頻率等于的頻率時，電路發生諧振。當電源的頻率一定的情況下，可以通過調節電路參數l、c使電路達到諧振；當參數一定的情況下，可調節電源頻率使電路諧振

功率與能量：

承試五級設備配置諧振時電路的無功功率q=uisinφ=0即電源與負載之間沒有無功功率的交換。ql+qc=0，表明電感中的無功功率與電容中的無功功率完全補償。即在電容和電感之間進行著電場能量和磁場能量之間不斷相互轉換的周期震蕩過程。可以證明，在震蕩過程中，能量的總合為一常量。

電流的頻率特性：

由此可見，中試控股電路只有在諧振頻率附近的一段頻率內，電流才有較大的數值，在諧振頻率點出現峰值。當ω偏離諧振頻率后，由于|x|的增加，中試控股電流就從峰值降下來（稱為失諧）。表明電路逐漸增強對其它頻率電流的抑制能力，因此串聯諧振電路具有選擇接近于諧振頻率信號的能力，在無線電技術中稱為選擇性。諧振電路選擇性的好壞與因數有關。

串聯諧振電路應具有兩個良好的性能：

（1）選擇信號的能力-稱作串聯諧振電路的選擇性。選擇性的好壞與因數有關。

（2）不失真的傳送信號的能力-通過電路的通頻帶來衡量，而通頻帶的寬窄與因數有關。
