變頻串聯耐壓試驗裝置

中試控股技術博士為您解答：支持多種試驗模式
系統支持“自動調諧+手動調壓”，“自動調諧+自動調壓”，“手動調諧+手動調壓”等試驗模式，推薦使用“自動調諧+手動調壓”模式，變頻串聯諧振試驗裝置既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。

中試控股變頻串聯諧振試驗裝置系統，人性化的人機交互：
試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能;全觸控屏操作及顯示，變頻串聯諧振試驗裝置具備試驗數據保存和查詢功能。

變頻串聯耐壓試驗裝置與此同時，在實驗過程中還要確保絕緣電阻的表面清潔，這也會造成測量誤差出現。從而此時流失的電流便會越多；直流電阻測試儀20a相反，如果是負極，那么水分子就會增多，內部的電流也就越大。當電阻的極性為正極時，正電荷的水分子將會受到排斥，從而使得水分子減少，內部所擁有的電流就越少，另外，還需要注意的是，對于干變壓器來講，在溫度40度前，直流電阻測試儀20a絕緣電阻的阻值是與溫度成正比的。其次，中試控股泄漏電流與電壓極性的關系。由于中試控股變壓器繞阻時的極性不同，所以電阻內部含有的水分也是不同的。

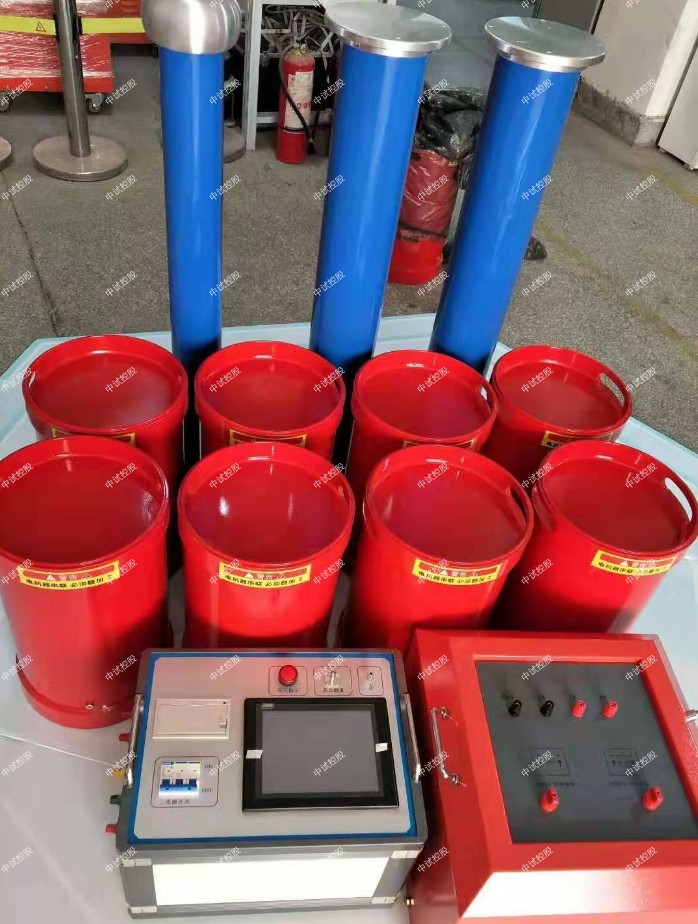

ZSBP-270KVA/54KV變頻串聯諧振成套試驗裝置

270指設備能輸出的最大額定容量，單位為kVA

 54指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-270kVA/54kV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：54KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；45kV-滿足20kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．中試控股裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．ZSBP-270KVA/54KV變頻串聯諧振成套試驗裝置輸入電源：三相380V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）中試控股設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：15kVA；

輸入電壓：三相380V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2.高壓諧振電抗器（共4臺）：27kV/2.5A

 額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：45H

連續工作時間：60min

重量：65kg

溫    升：小于60度

工作頻率：30~300Hz

3.激勵變一臺：

額定容量：15kVA

輸入電壓：500V

ZSBP-270KVA/54KV變頻串聯諧振成套試驗裝置輸出電壓：1.8 KV；2.2kV; 2.6kV用于20kV交流耐壓試驗;

重量：65kg

4.電容分壓器一臺：DCF-60kV純電容式

   自身電容量：2800pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:60kV/2800pF

   重量：10kg

 1，10kV開關等，中試控股試驗電壓為42kV，試驗頻率為30Hz～300Hz.   27kV電抗器2臺串聯

2，20kV電纜 300mm2 長度不大于2km，試驗電壓為45kV，試驗頻率為30Hz～300Hz.  27kV/2.5A電抗器2臺串聯2臺并聯

ZSBP-270KVA/54KV變頻串聯諧振成套試驗裝置技術參數

?   輸入電源:

電壓： 380V±10%

頻率： 50/60Hz

?   輸出電壓：0-500V（輸入380V）；

?   輸出波形：方波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.0%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

變頻串聯耐壓試驗裝置通常情況下，電阻的阻值與溫度成反比，所以在試驗過程中需要在屏蔽的條件下進行。

絕緣電阻中有水分出現，當溫度升高時，水分會溶解到電阻內部使得阻值變小。另外，還需要注意的是，對于干變壓器來講，在溫度40度前，絕緣電阻的阻值是與溫度成正比的。

當電阻的極性為正極時，正電荷的水分子將會受到排斥，從而使得水分子減少，內部所擁有的電流就越少，從而此時流失的電流便會越多；相反，如果是負極，那么水分子就會增多，內部的電流也就越大。

與此同時，2a直流電阻測試儀在實驗過程中還要確保絕緣電阻的表面清潔，這也會造成測量誤差出現。其次，泄漏電流與電壓極性的關系。由于中試控股變壓器繞阻時的極性不同，所以電阻內部含有的水分也是不同的。

電纜進行串聯諧振直流耐壓試驗前先對其驗電并對地充分放電，中試控股將電纜兩端所連接設備斷開，試驗時不附帶其他設備;將兩端電纜頭絕緣表面擦干凈，以減少表面泄露電流所引起的誤差，必要時應在電纜頭相間加絕緣擋板。

試驗場地應做好安全措施如安圍欄、警告牌等，檢查接地線是否接好。加壓時，應分段逐漸緩慢升電壓以防充電電流過大，并分別在0.25-1.0倍試驗電壓下停留1分鐘后讀取泄漏電流值;最后在試驗電壓下按規定的時間進行耐壓試驗，并在耐壓試驗終了前，再讀取耐壓后的泄漏電流值。

根據電纜類型不同，微安表有不同的接線方式，一般都采取微安表接在高壓側，高壓引線及微安表加屏蔽。對于帶有銅絲網屏蔽層且對地絕緣的電力電纜，也可將微安表串接在被試電纜的地線回路，在微安表兩端并聯一放電開關，測量時將開關拉開，測量后放電前將開關合上，避免放電電流沖擊損壞微安表。

應在高壓側直接測量試驗電壓。因為采用半波整流或倍壓整流時，如采取在低壓側測量電壓換算至高壓側電壓的方法，由于電壓波形和變比誤差以及雜散電流的影響，可能會使高壓試驗電壓幅值產生較大的誤差，故應在高壓側直接測量試驗電壓。

每次串聯諧振試驗完畢，應先降壓，切斷電源。然后對被試電纜用每千伏約80千歐的限流電阻對地放電數次，然后再直接對地放電，放電時間應不少于5分鐘以保證充分放電。
