高壓技術
耐壓試驗裝置
時間:2021-10-21

耐壓試驗裝置

中試控股技術博士為您解答:ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置


一、 被試品對象及試驗要求

1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗,試驗頻率為30-300Hz,試驗電壓不超過200kV

2110kV及以下電壓等級變壓器交流耐壓試驗,電容量≤0.02μF,試驗電壓不超過160kV

335kV/300mm2電纜1000m,中試控股電容量≤0.198μF,試驗頻率為30-300Hz,試驗電壓52kV

4. ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置10kV/300mm2電纜2000m,電容量≤0.75μF,試驗頻率為30-300Hz,試驗電壓17.4kV。(滿足6kV被試品對象要求)

5. 35kV及以開關,電容量≤0.003uF,試驗頻率為30-300Hz,試驗電壓不超過108kV

二、 工作環境

1.   環境溫度:-150C 40 0C;

2.   相對濕度:≤90%RH;

3.   海拔高度:  3000米;

三、 裝置主要技術參數及功能

1.   額定容量:200kVA

2.   輸入電源:單相220V電壓,頻率為50Hz

3.   額定電壓:50kV200kV

4.   額定電流:1A 4A

5.   工作頻率:30-300Hz

6.   波形畸變率:輸出電壓波形畸變率≤1%

7.   工作時間:額定負載下允許連續30min;過壓1.21分鐘;

8.       升:額定負載下連續運行30min后溫升≤65K

9.   品質因素:裝置自身Q30(f=45Hz)

10.  保護功能:對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)

11.  ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置測量精度:系統有效值1.5級;

四、 設備遵循標準

GB10229-88            《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》

五、裝置容量確定

裝置容量定為200kVA/200kV,分4節電抗器,中試控股電抗器單節為50kVA/50kV/1A/90H通過組合使用能滿足上述被試品的試驗要求。

(二)試驗時使用關系列表

ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置設備組合

被試品對象    電抗器

50kVA/50kV4 激勵變壓器輸出端選擇

110kV電力變壓器交流耐壓     使用電抗器4     6kV

110kV絕緣子,開關、GIS   使用電抗器4     6kV

300mm2 /35kV電纜1km   使用電抗器22 3 kV

300mm2 /10kV電纜2.0km 使用電抗器4     3kV

35kV絕緣子,開關等     使用電抗器3     3kV

六、系統配置及其參數

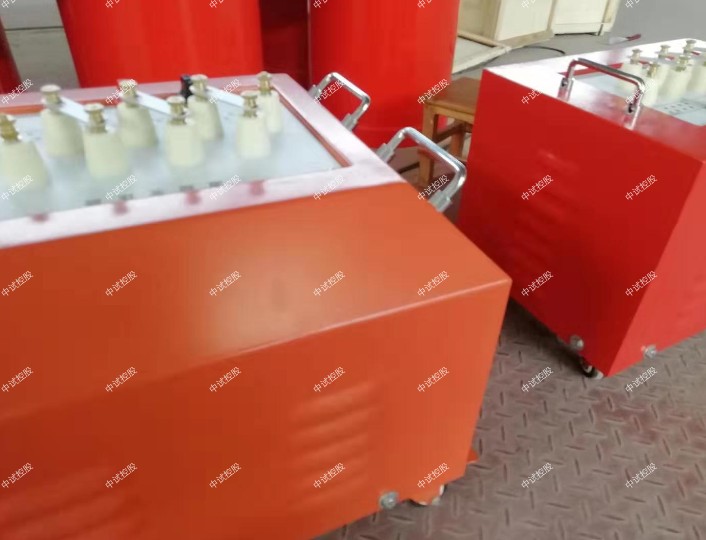

1.   激勵變壓器JLB-10kVA/3kV/6kV/0.25kV    1

a)   額定容量:10kVA

b)   輸入電壓:0-250V,單相;

c)   輸出電壓:3kV6kV

d)       構:干式;

e)       量:約70 kg

2.   變頻電源BXZ-10kW/220V                         1

a)   額定輸出容量:10kW

b)   工作電源:220±10%V(單相),工頻

c)   輸出電壓:0 250V,單相,

d)   額定輸入電流:40A

e)   額定輸出電流:40A

f)   輸 出 波 形:正弦波

g)   電壓分辨率: 0.01kV

h)   電壓測量精度:1.5%

i)   頻率調節范圍:30 300Hz

j)   頻率調節分辨率:≤0.1Hz

k)   頻率穩定度:    0.1%

l)   運 行 時 間:額定容量下連續30min

m)   額定容量下連續運行30min元器件最高溫度≤65K;

n)   噪 聲 水 平:≤50dB

o) 結構及性能特點:

1)參數顯示:大屏幕液晶界面顯示系統

可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、、參數查詢等。

2)參數設置:可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護

3ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置試驗模式:有全自動、手動2種運行狀態。具備升壓、調諧(含手動、自動)、分段加壓和計時、運行狀態

4)保護功能及其信息提示:具備高壓過壓保護、低壓過流、過流保護,以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能;

5) 數據存儲功能:試驗結果保存、打印、回查等

① 試驗結果:手動或自動試驗完畢后,在試驗結果界面中可顯示出試驗時的詳細參數,當試驗發生中斷時,可提示中斷狀態。可將參數保存在存儲器中,該存儲器為非易失存儲器,可保存50次試驗記錄;

② 數據查詢:可將已保存的試驗結果數據顯示到屏幕上;

6)中試控股自動穩壓功能:系統根據設定的試驗電壓或手動升壓結果,自動跟蹤并維持穩定的試驗電壓,電壓穩定度可達1.0%

7ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置頻率調節分為粗調和細調,并可自動尋找試驗諧振點,保證諧振頻率在整個試驗過程中不發生漂移;

8)  量:約18kg

3.   高壓電抗器DK-50kVA/50kV                  4

a)   額定容量:50kVA;

b)   額定電壓:50kV

c)   額定電流:1A

d)   電 感 量:90H/單節;

e)   品質因素:Q30 (f=45Hz)

f)       構:干式;

g)       量:約45kg

4、電容分壓器ZSFRC-200 kV -1000 pF                 1

a)   額定電壓: 200kV

b)   高壓電容量:1000pF

c)   介質損耗:tgσ≤0.5%

d)   分 壓 比: 10001

e)   測量精度:有效值1.5;

f)       量:約20kg


發生器工作原理:

三臺單相變壓器一次側接成星形,二次側接成開口三角形,在一次側加上對稱的三相正弦波電源時,并升高電壓讓鐵芯磁路飽和,使鐵芯中磁通所含三次諧波的成分增多,相應在鐵芯線圈上感應三次諧波電壓也增高.

由開口三角形的發生器二次側輸出的這個150赫茲(三倍工頻)感應電壓即作為三倍頻試驗電源電壓。

當三倍頻發生器帶上(例如JCC——220型高壓串級式電壓互感器)負載時,其電流由感性變為容性,由于功率因數低的影響,使發生器的效率較低,一般只有20%左右。三倍頻發生器因此,可在被試品某一空繞組上接入電抗器進行電流補償。來提高整個試驗回路的功率因數。

怎樣進行三倍頻發生器空載試驗?下面將會有詳細的步驟來講解。

工具/原料
1
、輸入電壓:三相380V50HZ

2、輸出電壓:單相0~300V/0~500V(連續可調)頻率:150HZ

3、輸出容量:5KVA及以上諧波失真:<5%-8%

4、空載運行時間:≤5分鐘

5、三倍頻發生器額定電壓下的被試品持續時間:40

耐壓試驗裝置什么是感應耐壓測試儀?
感應耐壓試驗是指給變壓器規定的繞組外施一電壓,該電壓不低于2倍的額定電源電壓,頻率不小于2倍低額定頻率;要求在該電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象;要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明
顯的變化。中試控股根據試驗標準,對電力變壓器及電壓互感器感應試驗電壓大致2-3倍工作相電壓考慮。眾所周知,變壓器在額定頻率,額定電壓下,鐵芯接近飽和,若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓,則空載勵磁電流會
急劇增加,達到不可允許的程度。變壓器、中試控股互感器感應耐壓試驗是檢驗該是否符合標準的一項重要試驗。

耐壓試驗裝置檢查總電源是否與輸入電源一致,設置電流繼電器的動作值,并設置時間繼電器的動作值。打開電源時,電源指示燈點亮,并且電壓調節器的手輪位于零位。零指示燈點亮,此時可以供電。按下重置按鈕以禁用故障指示燈。按下電源按鈕,主接觸器工作,穩壓器通電,電源指示燈熄滅,電源指示燈亮,并且聲音和燈光。
測試過程中,如果泄漏電流大于規定值,則被測產品損壞,電流繼電器動作,穩壓器自動斷電,泄漏電流超過標準或相應的指示打開絕緣靴子手套,全自動絕緣靴絕緣手套耐壓測試儀并切斷電源。取下泄漏電流超過標準或絕緣靴手套,然后使操作達到規定電壓和耐壓時間,且泄漏電流不大于規定值。
絕緣靴手套中的水不應高于絕緣靴(手套)以下5CM,并確保絕緣靴(手套)的部分干燥,清潔,然后將高壓電極置于絕緣靴(手套)并使其絕緣。靴子(手套)被夾住。
將防水電阻的一端連接到絕緣靴手套測試車輛上的高壓輸入螺母,另一端連接到絕緣靴測試臺中測試變壓器的高壓輸出端從絕緣護套手套測試臺的高壓插座上用高壓電纜連接手套。將水槽的泄漏測量端子連接到絕緣的防護手套測試臺上的端子
