變頻諧振耐壓裝置

中試控股技術博士為您解答：交直流試驗變壓器系列鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。

電流:試驗變壓器的額定輸出電流In應大于被試品所需的電流Is，即In>Is。被試品所需的電流可按其電容估算，Is=Us w Cx，其中Cx包括試品電容和附加電容。

電壓:依據試品的要求，用具有合適電壓的試驗變壓器，使試驗變壓器的高壓側額定電壓Un高于被試品的試驗電壓Us,即Un>Us。其次應檢查試驗變壓器所需的低壓側電壓，是否能和現場電源電壓，調壓器相匹配。

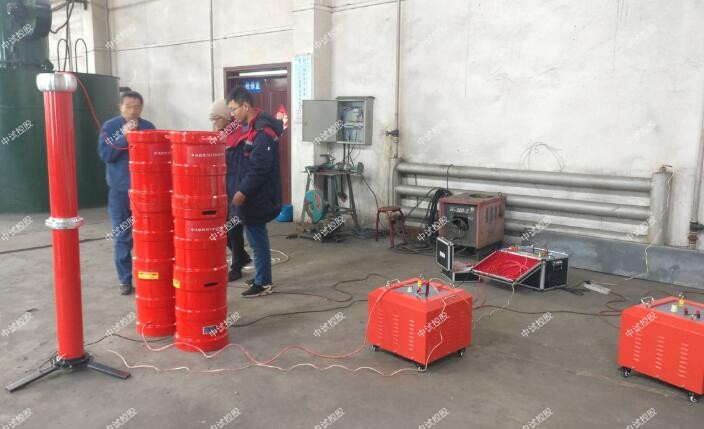

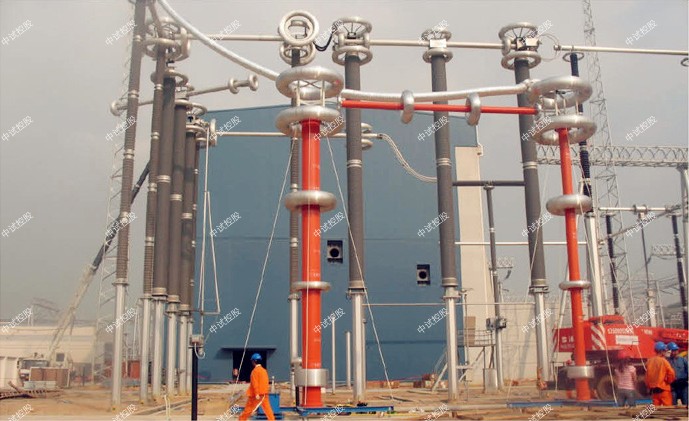

ZSBP-270KVA/270KV變頻串聯諧振成套試驗裝置

一、適用范圍

1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過230kV。

2．110kV及以下電壓等級變壓器中性點交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz，試驗電壓不超過95kV。（此處以20000pF為主）

3. 35kV及以下電壓等級變壓器交流耐壓試驗，電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓不超過85kV。

4. 10kV及以下電壓等級變壓器交流耐壓試驗，電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓不超過35kV。

ZSBP-270KVA/270KV變頻串聯諧振成套試驗裝置容量定為270kVA/270kV/50kV，分5節電抗器，電抗器單節為50kVA/50kV/1A/100H通過組合使用能滿足上述被試品的試驗要求。

試驗時設備使用關系列表

設備組合

被試品對象    電抗器

50kVA/50kV  5節   激勵變壓器

輸出端選擇

35kV變壓器交流耐壓     使用電抗器2節串聯 3kV

110kV變壓器交流耐壓    使用電抗器4節串聯 6kV

110kV變電站電氣設備    使用電抗器5節串聯 6kV

二、系統主要性能及參數

1、電源電壓：   220V/380V±10%、50Hz；

  2、額定容量：   270KVA；

  3、輸出電壓：     270KV

  4、輸出電流：     1A， 5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-270KVA/270KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<中試控股電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-270KVA/270KV變頻串聯諧振成套試驗裝置變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：中試控股具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重   量：28Kg

2、 勵磁變壓器10KVA            1臺

a) 額定容量:    10KVA

b) 輸入電壓:     250V

c) 輸出電壓：   3KV；6KV;

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) ZSBP-270KVA/270KV變頻串聯諧振成套試驗裝置結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

h) 重   量：    60Kg ;

3、高壓電抗器 ZSDK-67.5/67.5       5臺

a) 額定容量：   50KVA

b) 額定電壓：   67.50KV

c) 額定電流：  1A

e) 品質因素：  Q≥30

f) 結    構：  干式；

g)  重    量：  48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-270/0.001                1臺

a) 額定電壓：    270KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 中試控股測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

 1、交流、交直流試驗變壓器：
將工頻電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。中試控股根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。。此工頻高壓經高壓整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。
2、帶抽頭試驗變壓器：
為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出。
3、串級試驗變壓器：
為了得到更高電壓的試驗變壓器，也可采用串級的方法獲得更高的電壓。

試驗變壓器有何作用

工頻耐壓試驗是變壓器試驗的關鍵項目，是考核主絕緣抗電強度的基本措施。對變壓器繞組連同套管一起進行超過額定電壓一定倍數的工頻交流試驗電壓，持續時間lmin的交流耐壓試驗。其目的是用比運行情況更為嚴酷的條件下檢驗變壓器繞組的絕緣水平。
交流耐壓試驗屬于試驗，因此，必須在其他絕緣試驗都hege的基礎上進行，以免造成不必要的絕緣穿與損壞事故。

進行電氣高壓試驗的主要目的是，檢查電氣設備的絕緣是否良好，各個功能是否正常，以確保電氣設備能夠正常運行。在對變壓器進行高壓試驗時，要在屏蔽的條件下進行，因為空氣中的濕度與溫度等問題都會對試驗造成影響，使得試驗結果的準確受到影響。在屏蔽的條件下進行高壓試驗，試驗結果將會更加準確。

實時顯示高壓電壓、低壓電流、6路xielou電流，時間及耐壓結果，顯示直觀明了5.自動保存設置數據，掉電后開機后顯示上一次的設置數據6.完善的過壓、過流保護，任意設定輸出電壓、低壓電流上限、泄漏電流上限和計時時間7.具有回零檢測功能，回零確定后才可進行試驗，安全可靠8.近式調壓算法，中試控股到達設定電壓后自動耐壓計時，計時結束后自動降壓回零

影響試驗變壓器試驗的因素

變頻諧振耐壓裝置對于試驗變壓器的安全性來講，受到試驗數據準確，試驗的可行性影響嚴重，在進行高壓試驗時，影響到試驗的因素很多，下面對主要的影響因素進行逐一分析。

首先，高壓試驗會受到濕度與溫度的影響。濕度：高壓試驗節進行時，必須在屏蔽的條件下進行，而試驗過程中會受到空氣濕度的影響，使得實驗數據的準確性受到影響。對于測量的數據來講，通過一次試驗是不可能得到數據的，需要通過大量的試驗來確保數據的性，通過歷史數據與標準數據的比較得出相應的結果，而在試驗過程中，空氣濕度的指數越大，測量出的結果準確性越低，因此，在高壓試驗過程中，受到空氣中濕度的影響是主要原因之一。

變頻諧振耐壓裝置受到溫度的影響：高壓試驗過程中，溫度的影響主要表現在試驗材料對溫度的敏感性。變壓器所使用的材料是絕緣的，當受溫度很高時，材料的絕緣性就會變差，絕緣的電阻阻值將會降低，主要原理如下：

離子與分子的不規則運動。分子的不規則運動受到溫度的影響嚴重，當溫度變高時，分子的運動將會變得劇烈。同樣，離子在絕緣電阻中，當溫度升高時，運動也將會逐漸加快。電阻的極性變大，從而使得阻值降低。

水分溶解。絕緣電阻中有水分出現，當溫度升高時，水分會溶解到電阻內部使得阻值變小。

通常情況下，電阻的阻值與溫度成反比，所以在試驗過程中需要在屏蔽的條件下進行。與此同時，在實驗過程中還要確保絕緣電阻的表面清潔，這也會造成測量誤差出現。另外，還需要注意的是，對于干變壓器來講，在溫度40度前，絕緣電阻的阻值是與溫度成正比的。
