變頻諧振升壓耐壓儀

中試控股技術博士為您解答：變壓器無功補償容量的計算方法有哪些

變頻諧振升壓耐壓儀根據變壓器的容量計算無功補償容量

變壓器效率一般為0.8，負載時的功率因數通常約為0.7附近，功率因數從0.7提高到0.95時每KW需無功補償容量為0.691千乏，根據變壓器的容量計算無功補償電容量：

Qc＝變壓器容量(KVA)×0.8×0.691

無功補償容量要根據負荷的大小和負荷的功率因數而定，但現在的電力設計都是根據變壓器的容量估算，一般按變壓器容量的30%-40%補償。中試控股變壓器無功補償容量怎么計算？

變頻諧振升壓耐壓儀如何計算無功補償容量需補償的實際容量？

額定容量就是按照額定電壓計算的容量，公式是電容器的額定基波容量，電容器的實際容量是根據把400V改成實際電壓時的輸出容量就是實際容量。

因為實際的電壓不可能剛好是400V，實際容量與額定容量有一定的差別。

另外，中試控股對于6%串抗的電容器補償容量要考慮電抗器會輸出一部分感性容量，電容器實際的輸出容量是電容器容量減去電抗器的感性容量后的輸出容量。

10KV電氣試驗設備那個單相補償容量30kvar，應該就是電容器容量減去電抗器容量后的額定容量。

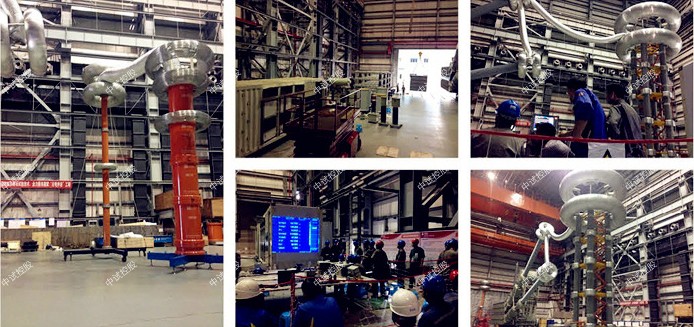

ZSBP-108KVA/108KV 變頻串聯諧振試驗成套裝置

1．額定電壓：108KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

80kV-滿足110kV變壓器中性點交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作15分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 220V

11．頻率調節范圍：30Hz～300Hz

12．ZSBP-108KVA108KV 變頻串聯諧振試驗成套裝置系統測量精度：1.5％

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150—2006

《水輪發電機組安裝技術規范》                GB/T8564―2003

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                 GB10229.88

《電力設備預防試驗規程》                 DL/T596—1996

《耦合電容器和電容分壓器》                 IEC358(1990)

（四）設備主要配置及技術參數說明：

1. ZSBP-108KVA108KV 變頻串聯諧振試驗成套裝置變頻電源一臺：

額定功率：10kVA；

輸入電壓： 220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2.高壓電抗器（共4臺）：27KVA/27KV

額定工作電壓：27kV

額定工作電流：1A

額定電感量：90H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：38kg

3.激勵變1臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：2kV， 4kV，

4.電容分壓器一臺：純電容式

   高壓電容量：2000pF

分壓比：1000:1

   工作頻率：30～300Hz

   誤差精度：1.5%

   額定電壓:110kV

   重量：10kg

技術參數

輸入電源:

電壓： 220V±10%

頻率： 45/65Hz

?   輸出電壓：0-250V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.5%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，中試控股掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   ZSBP-108KVA108KV 變頻串聯諧振試驗成套裝置實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

變頻諧振升壓耐壓儀電壓（電流）互感器：互感器是按比例變換電壓或電流的設備。互感器的功能是將高電壓或大電流按比例變換成標準電壓或標準小電流（5A或1A，均值額定值），以便實現測量儀表、保護設備以及自動控制設備的標準化、小型化；互感器還可以用來隔開高電壓系統，以保證人身和設備的安全。
電容器：變電站的負荷是動態變化的，功率因素也是動態變化的，任何固定容量的電容器都無法實現最佳的全天候補償。中試控股容量偏小則在重負荷、功率因素低時補償不足，容量偏大則在輕負荷時過補償，使輸電線路中的電容電流增加，從而增加了線損。通常電容器是按照變電站正常運行時實際無功缺額選定容量進行部分補償并結合人工投切措施，但這種方式難以到達較佳經濟效果。可以通過裝設多組集合式電容器根據負荷情況而運行其中一部分。
電抗器：在電力系統發生短路時，會產生數值很大的短路電流，如果不加以限制，要保持電氣設備的動穩定和熱穩定是非常困難的。因此，中試控股為了滿足某些斷路器遮斷容量的要求，常在出線斷路器處串聯電抗器，增大短路阻抗，限制短路電流。
消弧線圈：10KV電氣試驗設備電力系統輸電線路經消弧線圈接地，中試控股為小電流接地系統的一種，當單相出現故障時，流經消弧線圈的電感電流與流過的電容電流相加為流過斷路接地點的電流，電感電容上的電流相位相差180°，互相補償。當兩電流的量值小于發生電弧的最小電流時，電弧就不會發生，也不會出現諧振過電壓現象。10-63KV電壓等級下的電力線路多屬于這種情況。當電網發生單相接地故障后，提供一電感電流，補償接地電容電流，使接地電流減小，也使得故障相接地電弧兩端的恢復電壓速度降低，以到達熄滅電弧的目的。
