電纜耐壓試驗裝置

中試控股技術博士為您解答：電力設備絕緣預防性試驗包含了交流耐壓試驗和直流耐壓試驗，由于在直流電壓和交流電壓作用下，設備絕緣上的電壓分布不同，因而直流耐壓試驗在某些交流電壓較難實現的絕緣強度測試方面發揮了重要作用，成為交流耐壓的有效補充，直流高壓發生器是直流耐壓試驗的主要設備，為保證直流耐壓試驗的準確可靠，直流高壓發生器需要進行定期量值校準，本文基于直流高壓發生器的基本原理，電纜耐壓試驗裝置對這類設備實驗室計量校準中發現的若干問題進行了較為詳盡的探討，從而保證了量值傳遞的準確可靠。

高頻變壓器的輸入端接受中高頻電壓信號，中試控股通過倍壓整流電路（整流硅堆D以及電容器C），達到直流高壓的輸出，圖中，R1為電流測量采樣電阻，流過R1的電流即流過負載RL的電流，R2、R3，為高壓測量電阻，兩者共同構成分壓電路（R3為高壓臂,R2為低壓臂），直流高壓發生器（又稱直流發生器）裝配結構是:R1,R2置于直流高壓發生器控制箱，R3與中高頻變壓器、倍壓整流電路等置于倍壓筒，控制箱輸出的中高頻電壓信號通過電纜與倍壓筒相連。

ZSBP-560KVA/270KV變頻串聯諧振耐壓試驗裝置

技術指標

1．額定電壓：270kV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

35kV-滿足10kV變壓器交流耐壓試驗；

42kV-滿足10kV開關等交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

95kV-滿足35kV開關交流耐壓試驗；

160kV-滿足110kV變壓器交流耐壓試驗；

184kV-滿足110kV開關交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6.水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．中試控股主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380/220V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％

13．裝置中試控股具有過壓、過流、零位啟動等保護功能

（三）ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》   GB50150-2006

《水輪發電機組安裝技術規范》               GB/T8564――2003

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                 GB10229.88

《電力設備預防試驗規程》                  DL/T596-1996

《耦合電容器和電容分壓器》                  IEC358(1990)

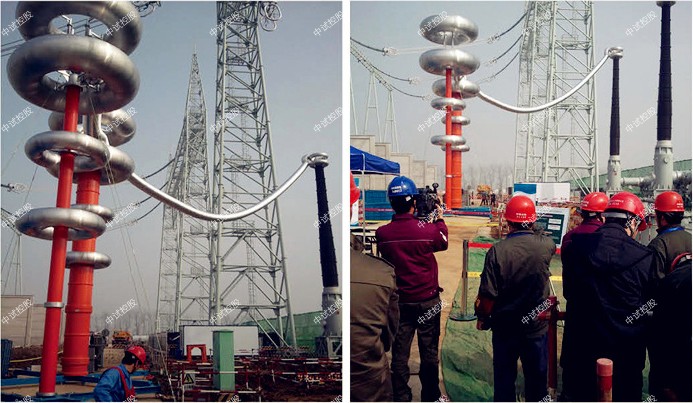

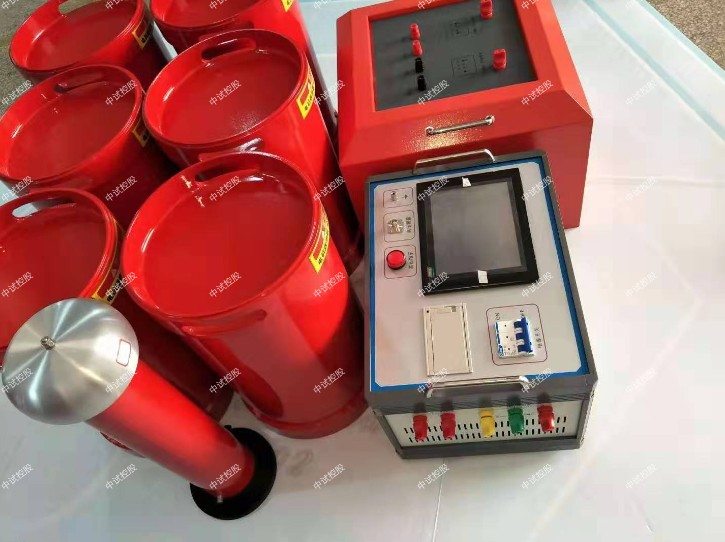

（四）ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置設備主要配置及技術參數說明：

1.變頻電源主機1臺：

額定功率：25kVA；

輸入電壓： 380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～50A

重量：32kg

2.高壓電抗器6臺：94kVA/45kV

額定工作電壓：45kV

額定工作電流：2.1A

額定電感量：85H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：55kg

3.激勵變2臺：

額定容量：12.5kVA

輸入電壓：500V

輸出電壓：1.75KV,3.5kV，7kV，14kV，

4.電容分壓器1臺：270kV純電容式

   高壓電容量：1000pF

分壓比：2000:1

   工作頻率：30～300Hz

   誤差精度：1.5%

   額定電壓:270kV

   重量：20kg

技術參數

?   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.5%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股用戶可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示用戶電壓異常波動，由用戶根據試驗情況進行操作。

?   實時顯示試驗狀態，中試控股用戶可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

⑴ 在做負載試驗前，將高壓屏蔽微安表安裝到倍壓筒上的高壓輸出端上。并將配套的高壓線分別接到微安表上和被試品上。

⑵ 檢查儀器、倍壓筒、試品聯接線、接地線是否正確。接地線聯接是否可靠。檢查高壓安全距離是否符合要求。方可開始進行試品的高壓試驗。

⑶ 直流高壓發生器檢查確認儀器等無異常情況后。接通單相交流220V電源開關。此時綠燈亮，表示電源接通，可開始進行試品的直流泄漏和直流耐壓試驗。

⑷ 按紅色按鈕，則紅燈亮。。表示高壓接通，待升高壓。

⑸ 順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時則需要緩慢升壓，否則可能導致電壓過沖。還需監視電流表充電電流不超過直流發生器的充電電流，當升到所需的電壓或電流后，按規定時間記錄電流表及電壓表的讀數。

⑹ 電力承裝承修試設備試驗完畢后，降壓，將調壓電位器回零后。隨后按綠色按鈕，切斷高壓并關閉電源開關。

⑺ 試驗完畢后，應用對試品進行多次放電，放電后方可靠近試品和拆線工作，對小電容試品如氧化鋅避雷器、磁吹避雷器等緩緩調節調壓電位器升壓到所需的電壓（電流）值，然后從數顯表上讀出電壓（電流）數值。如需對氧化鋅避雷器進行75％VDC-1mA的測量時，應先升到電流到1000uA時電壓值停止（這時可記錄電壓、電流值），然后按下黃色按鈕,電壓即降到原來的75％,并保持此狀態，此時可讀取微安表數值及電壓值，測量完畢后，調壓電位器逆時針回到零位，按下綠色按鈕，需再次升壓時按紅色按鈕即可；對大電容試品時，升壓應更要緩慢，并需要監視電流表充電電流不超過發生器的最大充電電流，一定要放慢升壓速度,避免充電電流過大。試驗完畢后，將電壓調節電位器逆時針回到零位上。隨后按綠色按鈕，切斷高壓。此時先不要關閉電源，電壓表顯示還有電壓值，此為存電電壓，等電壓降到2000V左右，方可用進行多次放電，確保安全。
