變壓器變頻交流耐壓測試儀
中試控股技術博士為您解答：
在進行工頻交流耐壓試驗中，我們日常使用的電壓表所測得的是電壓的有效值，但被試電力設備的工頻擊穿、產生閃絡或放電時，一般取決于交流試驗電壓的峰值或幅值。這是由于交流電壓的波形在峰值時，絕緣中的瞬時電場強度達到大值，若絕緣不良，一般都會在此時發生擊穿、閃絡或放電。變壓器變頻交流耐壓測試儀變壓器耐壓機當試驗電壓波形為正弦波時，電壓的峰值或幅值和有效值之比（波頂因數）是。當波形由于用電投入了許多非線性負荷，增大了諧波電流分量，使電網電壓產生畸變，或是因為高壓試驗設備由于結構和設計問題，也會引起高壓試驗電壓波形的畸變，例如交流高壓試驗變壓器鐵芯飽和，使激磁電流出現明顯的3次諧波，試驗電壓出現尖頂波。

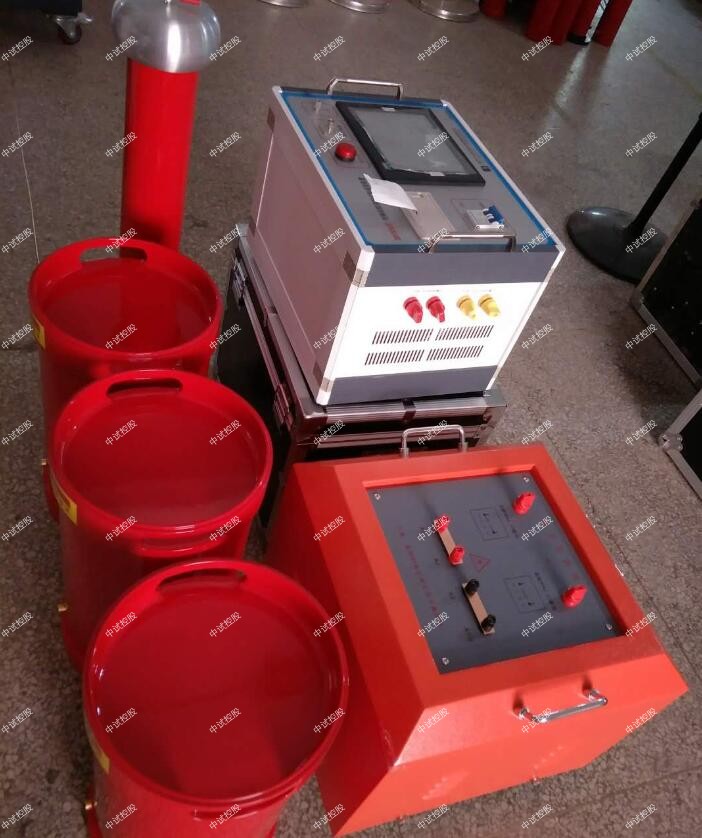

ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置

132指設備能輸出的最大額定容量，單位為kVA

22指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：30KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．中試控股電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置設備主要配置及中試控股技術參數說明：

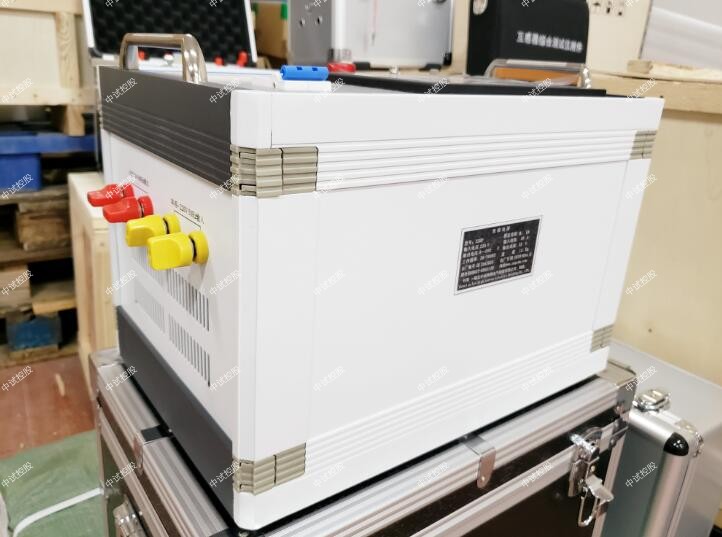

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2.   高壓諧振電抗器（共3臺）：44KVA/22KV

額定工作電壓：22kV

額定工作電流：2A

額定電感量：50H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

重量：38kg

3.   激勵變：  1臺

額定容量：10kVA

輸入電壓：250V

輸出電壓： 2kV，4kV

4.電容分壓器一臺： FRC-30kV純電容式

   自身電容量：6600pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:30kV

   ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置重量：10kg

1. 10kV/300mm2的電纜，長度 3km，電容量≤1.12 uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器3并技術參數

?   輸入電源:

電壓： 220V±10%(10kW以上)

頻率： 50/60Hz

?   輸出電壓：0-250V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

試驗變壓器和控制箱應有可靠的接地;
試驗過程中，升壓速度不能太快，也決不允許突然全電壓通電或斷電;

串聯諧振耐壓試驗：利用串聯諧振在被試品上獲得高電壓，優點是體積小。

就是在串聯諧振耐壓試驗的基礎可以通過調頻調感的方式進行調壓。體積更小。

 接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員的安全距離，被試品的外殼是否可靠接地，要按安全規程中所規定的內容進行試驗。

根據試驗的要求，整定“時間繼電器”及“過流繼電器”。 過流動作設定值=過流繼電器刻度盤讀數×K，其中K為電流倍率轉換/切除開關的狀態值，分別為1，2，∞，開關處于己于×1，×2位置的K值分別為1、2，切除位置為+∞。過流繼電器整定的是一次電流值，而電流指示的是泄漏電流，變比為25。

耐壓試驗對保證電氣設備的安全穩定運行具有重要意義。

在耐壓試驗中，由于其試驗性質的特殊性，試驗電壓的準確測量尤為重要，在我們日常高壓試驗工作中，測試試驗電壓的方法為：在試驗變壓器低壓側測量，用電壓互感器測量，用靜電電壓表測量，用銅球隙測量，用電容分壓器或阻容分壓器測量。

在測量方法中，除用銅球隙測量不用電壓表，其余都用到了電壓表。

工頻耐壓試驗：把50hz的高壓交流電加在被試品上，一般做耐壓一分鐘，體積大，試驗的相似性好。

直流耐壓試驗：把直流高壓加在被試品上，可做避雷器泄漏試驗。

接入電源，此時，“電源指示燈（綠燈）”亮，表示外部電源已引入。如“零位指示燈（黃燈）”亮，表示調壓器在零位。如“零位指示燈”不亮，應逆時針旋轉調節調壓器手柄至“零位指示燈”亮，表示可進行調壓操作。

l 按“啟動按鈕”。此時，“工作指示燈（紅燈）”亮，“電源指示燈”和“零位指示燈”滅；進入送電狀態且語言提醒“有電危險請勿靠近”。

l 以2KV/S勻速順時針旋轉調壓器手柄至被試品規定的耐壓值，并密切注視電流表。

變壓器變頻交流耐壓測試儀在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源，停止試驗并查明原因：

    ①電壓表指針擺動很大；

    ②發現絕緣燒焦或冒煙；
    ③被試品內有不正常的聲音。
  ◆ 耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

一般要求

測量工頻放電電壓，是配電型（FS）避雷器和有串聯間隙氧化物避雷器的必做項目。對每一個避雷器應做三次工頻放電試驗，每次間隔不小于1min，并取三次放電電壓的平均值作為該避雷器的工頻放電電壓。

對運行中的FZ避雷器，一般不要求做工頻放電電壓試驗，但在解體檢修后及必要時，應測量工頻放電電壓，放電電壓值應符合DL/T 596的規定。
