高壓開關柜成套試驗耐壓儀

中試控股技術博士為您解答：耐壓測試（ Withstanding Voltage Test ）又稱作高壓測試（ Hipot Test ）或介電強度測試（ Dielectric Test ），可能是大家熟悉和在流程安全測試中用的多。交流耐壓｛試驗變壓器，變頻串聯諧振,超低頻高壓發生器｝
它用來檢測經常發生的瞬態高壓下的絕緣能力是否合格。它在一定時間內高壓到被測試設備以確保設備的絕緣性能足夠強。直流耐壓｛直流高壓發生器｝

什么是工頻交流耐壓試驗？

高壓開關柜成套試驗耐壓儀工頻交流耐壓試驗，檢驗電氣設備絕緣耐受工頻電壓作用能力的試驗。對220kv及以下電氣設備也用它來檢驗絕緣耐受操作過電壓，暫時過電壓的能力。試驗時，按規定將被試品接入試驗回路，逐步升高電壓至標準規定的額定工頻耐受電壓值，保持1 min，然后迅速、均勻地降壓到零，在規定的時間內，被試品絕緣未發生擊穿穿或表面閃絡，則認為通過了該項試驗。中試控股工頻交流試驗所施電壓高出電氣設備額定工作電壓，通過這一試驗可以發現很多絕緣缺陷，尤其對局部缺陷更為有效，其缺點是可能在耐壓試驗時給絕緣帶來一定損傷，所以應在絕緣電阻、介質損耗因數等項目試驗合格后，才可進行工頻交流耐壓試驗。

ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置

75指設備能輸出的最大額定容量，單位為kVA

25指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：25KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，中試控股開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                 GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

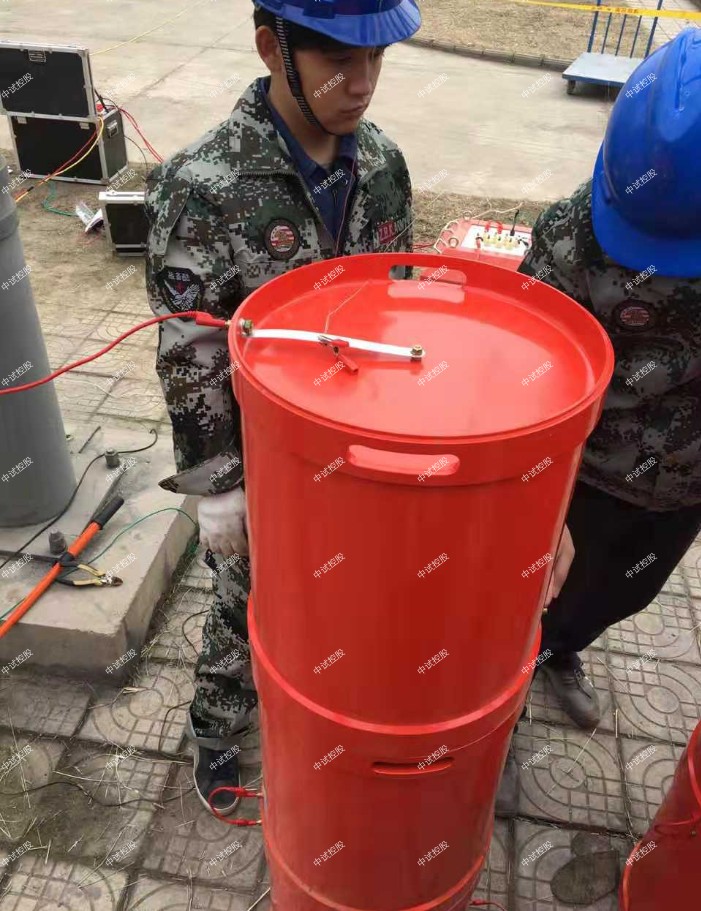

2.高壓諧振電抗器（共3臺）：25KVA/25KV

額定工作電壓：25kV

額定工作電流：1A

額定電感量：100H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

重量：38kg

3.激勵變：  1臺

額定容量：10kVA

輸入電壓：250V

輸出電壓： 2kV，4kV

4.電容分壓器一臺： FRC-60kV純電容式

   自身電容量：3000pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:60kV

   重量：10kg

1. 10kV/300mm2的電纜，長度 1.5km，電容量≤0.59 uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器3并

技術參數

?   輸入電源:

電壓： 220V±10%(10kW以上)

頻率： 50/60Hz

?   輸出電壓：0-250V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，中試控股操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

?   強大的保護功能：ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，保護響應時間不大于5微秒，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

中試控股技術博士為您解答：測試電壓，大部分的安全標準允許在耐壓測試中使用交流或直流電壓。若使用交流測試電壓，當達到電壓峰值時，無論是正極性還是負極性峰值時，待測絕緣體都承受壓力。因此，如果決定選擇使用直流電壓測試，就必須確保直流測試電壓是交流測試電壓的 倍，這樣直流電壓才可以與交流電壓峰值等值。例如： 1500V 交流電壓，對于直流電壓若要產生相同數量的電應力必須為 1500 × 1.414 即 2121V 直流電壓。

1.調壓器的情況

高壓開關柜成套試驗耐壓儀當接通電源，合上電磁開關，接通調壓器后，調壓器便發出沉重的聲響，這可能是將220V的調壓器錯接到380V的電源上了，若此時電流出現異常讀數，則又可能是調壓器不在零位，并且其輸出側有短路或類似短路的情況，常見的是接地B忘記摘除。

2.電壓表的情況

(1)電壓表有指示。接通電源后，電壓表馬上就有指示，這說明調壓器不在零位，若電壓表指示甚大，且伴有聲響，則可能馬上有味

(2)電壓表無指示，接通電源后，調節調壓器，電壓表無指示，這可能是由于自耦變壓器碳刷接觸不良，或電壓表回路不通，若變壓器測量線卷(或變壓器輸入線圈)有斷線的地方所致。

絕緣耐壓試驗裝置串聯諧振試驗裝置適合各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗，這些試驗所需要的電壓等級都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差，因此可以考慮串聯諧振試驗裝置。

工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在 100-300MA時，可取0.5-1Ω/V(試驗電壓);高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電陰作為限流電阻，管于長度可按150KV/m考慮，管子和粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量LS銅配制成各種不同的陰值)。
