電纜測試耐壓儀

中試控股技術博士為您解答：測量電纜直流泄漏電流時微安表指針有擺動

如果沒有電纜終端頭及試驗電源不穩定等因素的影響，在測量中，直流微安表出現周期性搖動，可能是由于被試的電纜的絕緣中有局部的孔隙性。孔隙性在一定的電壓下發生擊穿，導致泄漏電流增大，電纜電容經過被擊穿的間隙放電；當電境纜充電電壓又逐漸升高，使得間隙又再次被擊穿；然后，間隙絕緣又一次得到恢復。如此周而復始，就使測量中的微安表出現了周期性的擺動現象。

ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置

270指設備能輸出的最大額定容量，單位為kVA

108指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-270kVA/108kV變頻諧振試驗裝置技術指標

1．額定電壓：108KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

128kV-滿足110kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

95kV-滿足110kV變壓器中性點交流耐壓試驗

2．ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．中試控股裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6.  水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％

13．ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

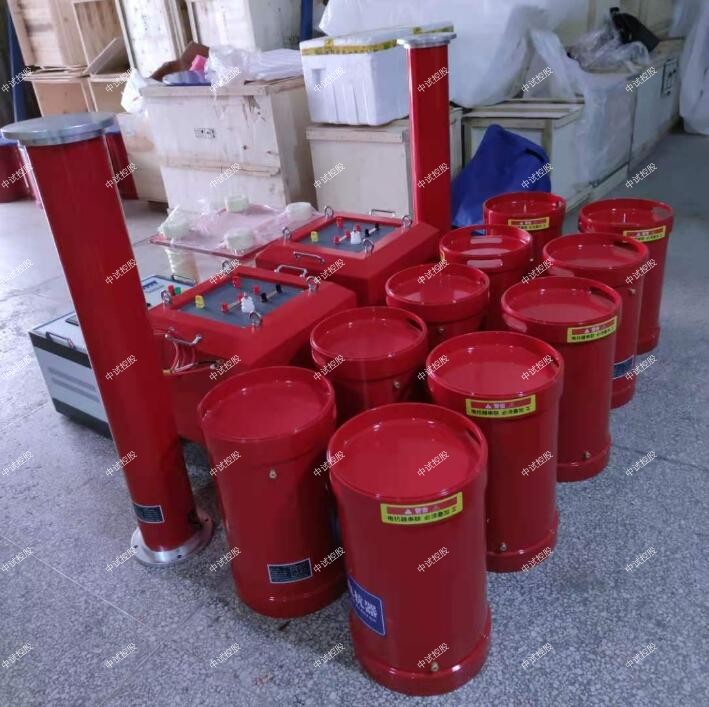

（四）設備主要配置及技術參數說明：

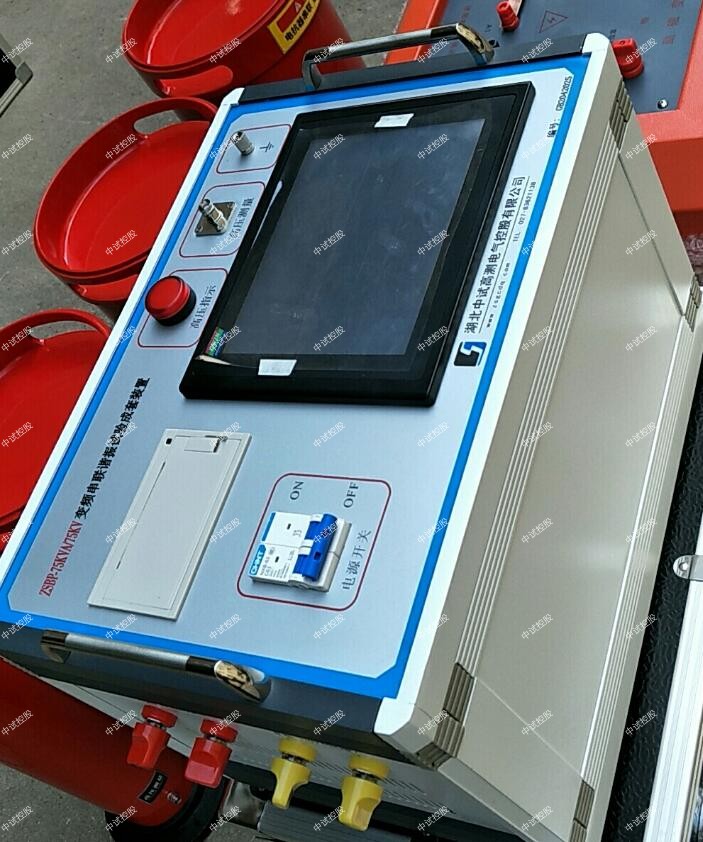

1.變頻電源一臺：

額定功率：15kVA；

輸入電壓：380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2. 中試控股高壓諧振電抗器（共4臺）：67.5KVA/27KV

額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：46H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：48kg

3.激勵變1臺：

額定容量：15kVA

輸入電壓：500V

輸出電壓：2/4kV，

4.電容分壓器一臺：110kV純電容式

   自身電容量：2000pF

   工作頻率：30～300Hz

分壓比：1000:1

   不確定度：1.5%

   額定電壓:110kV

   重量：10kg

激勵變壓器接線用法：

用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；

用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；

用于110kV電纜的耐壓裝置，110kV電纜的耐壓，ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置激勵變高電壓輸出部分和電抗器之間連接，中試控股一般接電壓高端比如5-6kV；

激勵變壓器接線用法：

用于10kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接3/4kV；

用于20kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4/5kV；

用于27.5kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如6/7kV；

激勵變壓器接線用法：

用于10kV變壓器的耐壓裝置，中試控股激勵變高電壓輸出部分和電抗器之間連接，一般接2kV；

用于35kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4kV；

用于110kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5kV；

ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置技術參數

?   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

問題5測量10kV及以上電纜泄漏電流的注意事項

測量10kV及以電力電纜泄漏電流與直流耐壓同時進行。試驗電壓分4～5級升至3-6倍額定電壓值。因電壓較高，隨電壓升高，引線及電纜端頭可能發生電暈放電。在直流試驗電壓超過30kV以后，有良好絕緣的電力電纜的泄漏電流也會明顯增加，所以出現泄漏電流隨試驗電壓上升而快速增長的現象，并不一定說明電力電纜有問題。此時必須采用極間障、絕緣層或覆蓋，并加粗引線，增大引線對地距離等，以減小電暈放電產生的雜散泄漏電流，然后再根據測量結果判斷電力電纜的真實絕緣水平。

如何使用串聯諧振進行交流耐壓試驗。

首先是對串聯諧振進行選型與配置，由于35KV主力變壓器對地電容值小于0.02UF，電抗器為100H，因此我們直接串聯電抗器。

準備工作

開始進行耐壓試驗之前，要對現場環境進行考察，溫度過高或濕度太大都會對試驗結果產生影響。

進行接線操作前先用兆歐表對變壓器進行絕緣測量。只有在絕緣電阻值符合標準的情況，才可以進行耐壓試驗。

故障分析與處理

2.1故障現象

測試儀在工作過程中 ， 顯示器沒有波形顯示 。

2.2顯示器顯示控制電路的工作原理

顯示器由高頻高壓電路產生高壓，供給示波管顯示控制電路使用。高頻高壓電路由高頻振蕩電路、高頻變壓器、高壓整流及濾波電路和高壓自動穩幅控制電路所組成。

當高頻高壓電路接通低壓直流電源后，高頻振蕩電路即起振工作，把直流電源轉變為交流電源，由高頻變壓器 B 升壓后 經過整流和濾波環節，輸出示波管顯示 電路所需的多種高壓。

電路中 R100 一R 104、W9組成采樣環節，BC36作為推動管， BC42、 BC43是主振管，構成振蕩電路。高頻變壓器初級的電感L1與諧振電容組成諧振回路。

自動幅度控制電路由運算放大器 LM 741、復合調整管 BG36、BC37、采樣電路等組成。

高頻變壓器的次級分兩組輸出，一組 6.3V送至示波管的燈絲電壓。另一組又分兩路，其中一路經BG49、C31、C32、R106整流濾波后，得到一個-2kV 的電壓送 至示波管 的陰極，其中另一路BC44~48與 C26~C30構成的5 倍整流濾波電路產生一個 + 10kV 的電壓為示波管加速陽極的正高壓電源。

查故障

高頻高壓電路振蕩回路中元器件檢查均為正常。高頻變壓器的初級正常，高頻變壓器的次級把 BC4 4~BC48與 C26~30的倍壓整流和濾波回路焊開，從R 106端對地測量沒有電壓輸出，測量顯示管的1與14 兩管腳沒有燈絲電壓。

故障原因

高頻變壓器的次級高壓線包損壞，使振蕩器停止工作，高頻高壓無輸出，致使顯示控制電路不能正常工作。因此 測試儀檢測時，顯示器無波形顯示。

故障查出后，更換高頻變壓器，匝間耐壓測試儀測試正常。

電纜測試耐壓儀接線方法

將變頻電源的安全接地線接好，再將變頻電源的輸出與激勵變壓器的輸入進行連接，激勵變壓器接地端接地，在將4節電抗器串聯，然后將激勵變輸出端與其中一個電抗器尾端連接，電抗器頂端與電容分壓器頂端連接，電容分壓器下端將分壓信號線和接地線分別連接變頻電源和接地線。最后將被試品變壓器高壓側與電抗器頂端連接，變壓器低壓側短接接地。

電纜測試耐壓儀操作步驟

變頻電源接通電源，電源可以接220V或380V，接220V時接AC兩相，接380V時接ABC三相（注意：當接220V 時變頻電源輸出功率減半）。

打開變頻電源開關，點擊進入參數設置頁面，首先設置試驗電壓，這里試驗電壓為68KV，所以直接點擊設置為68KV，儀器會自動設置過壓保護，和閃絡保護，過壓保護為試驗電壓的1.1倍，閃絡保護為試驗電壓的是0.4倍，過流保護默認為裝置的額定電流。

起始頻率默認為20Hz，終止頻率默認為300Hz。起始電壓默認為30V，分壓器比以裝置默認為準。

高壓電纜交流耐壓采用的是變頻諧振裝置產生試驗電源，變頻柜是裝置的核心部件，變頻柜通過晶閘管的整流和逆變獲取試驗所需的頻率，在電源變換過程中引入了大量的高頻脈沖電流成份。

參數設置完成后點擊返回。儀器會返回上一級主界面，進入主界面點擊自動試驗，可以看到我們設置的參數設置。

點擊開始試驗，儀器會自動尋找諧振點，自動升壓，升壓到試驗電壓時儀器會自動進入到耐壓計時，當耐壓時間到達后自動降壓。

在升壓的同時需要關注低電壓和低電流。試驗完成后點擊保存，保存試驗報告并打印。試驗完后需注意進行安全放電。

變頻諧振系統輸出的電源不能直接作為電纜局放試驗的電源直接施加于被試對象進行局部放電測試，必須采取有效措施對試驗電源進行預處理，通過設置串聯電抗、防暈導線、均壓環進行對試驗電源質量進行改善
