變電站高壓試驗耐壓儀

中試控股技術博士為您解答：要看高壓電纜的類型，如果是充油電纜，交、直流都可以做。

但是現在用的高壓交流電纜，大部分是交聯電纜，只能做交流耐壓而不能做直流耐壓，否則會對電纜絕緣產生傷害

變電站高壓試驗耐壓儀交直流耐壓試驗儀原因如下：

1)直流電壓對交聯聚乙烯絕緣,有積累效應,即“記憶性”。一旦電纜有了由于直流試驗而引起的“記憶性”,它就需要很長時間來釋放留在電纜中的直流電荷。而當該電纜投入運行時,直流電荷便會疊加在交流電壓峰值上,產生“和電壓”,遠超過電纜的額定電壓,使絕緣加速老化,縮短使用時間。

2)直流電壓分布與實際運行的交流電壓不同,直流電場分布受電阻率影響,而交流下電場分布與電阻率和介電系數都有關。因此直流耐壓試驗并不能象交流耐壓一樣可以準確地反映電纜的機械損傷等明顯問題,直流試驗合格的電纜,投入運行后,在正常工作電壓作用下,也會發生絕緣故障。

變電站高壓試驗耐壓儀測量時要注意以下事項。

(1)試驗前將電纜放電、接地，以保證安全和測試結果準確。

(2)絕緣電阻表要放在平穩的地點，防止操作時用力不均勻而使絕緣電阻表搖晃，導致讀數不準。

(3)在絕緣電阻表未與測量設備連接而空搖時，指針應指在“。”位置。如果不在這一位置，就表明絕緣電阻表受過碰撞，指針和線圈的位置改變或線圈已受潮，此時測得的電阻值就會不準確。

(4)電纜終端頭套管表面要擦拭干凈，以減少表面泄漏。如果表面泄漏嚴重而又不易排除，就必須用絕緣電阻表的屏蔽樁頭，將表面絕緣完全撇開到絕緣電阻表指示之外。此時自“屏蔽”樁頭引出的導線要接在電纜芯的兩端套管或絕緣上，而用另一電纜芯作為屏蔽線的回路（見圖8-6-4），中試控股用金屬軟線在電纜終端頭的套管上纏繞幾匝，再用導線接到絕緣電阻表的屏蔽樁頭上。

(5)從絕緣電阻表的火線樁頭“L'接到被試設備上的一條引線的絕緣電阻，相當于與被試設備的絕緣電阻并聯，因此要求該引線的絕緣電阻較高，并且不能拖在地上。

(6)操作絕緣電阻表時，手搖發電機要以額定轉速120r/min左右。如果速度時快時慢，則指針就會晃動不定。

(7)中試控股交直流耐壓試驗儀在測量絕緣電阻兼測吸收比時，中試控股要先將發電機搖到額定轉速，再把火線引線搭E，并從搭上時就開始計算時間。當開始搖動時，發電機的速度從零逐漸上升，需要一定時間才能達到額定轉速，所以電壓也是逐步上升的。如果在搖動前就把線接好，則會使絕緣材料的吸收過程復雜化，得出的測量結果是不準確b。

(8)測量完畢或者需要再測量時，要將電纜放電、疃地，電纜線路較長及其絕緣良好時，放電、接地時間不能少于。

(9)電纜線路的絕緣電阻值會受許多外界條件的景日，所以在測試報表上要注明所有可能影響絕緣電阻值的的條件。

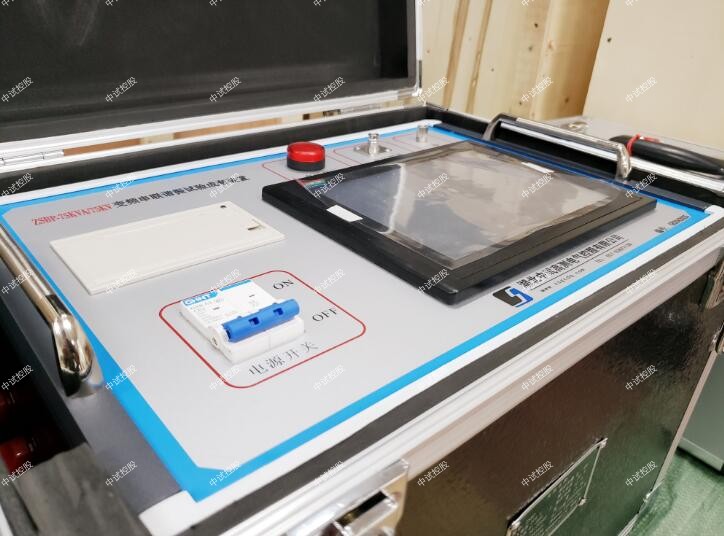

ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置

適合被試品：電纜、變壓器、開關、開關柜、絕緣子、母線、互感器等。

一、適用范圍

1. 10kV/300mm2的電纜，長度2.0km，電容量≤0.8uF試驗頻率為30-300Hz,試驗電壓22kV。

2. 滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓35kV。

3. 滿足10kV變電站的開關柜設備交流耐壓，試驗頻率為30-300Hz,試驗電壓42kV。

4. 滿足10kV變電站的母排設備交流耐壓，試驗頻率為30-300Hz,試驗電壓35kV。

5．ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置滿足10kV變電站變壓器、配電設備交流耐壓。

6．20kV/300mm2的電纜，長度2km，試驗電壓42KV。

二、系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

  2、額定容量：  176KVA；

  3、輸出電壓：    75KV，

  4、輸出電流：    2A，4A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

  9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的國家標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:  交流220V、50Hz 。

d) 輸出電壓:  0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能專用微機控制電壓、頻率調節

l) ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 10Kg

2、 勵磁變壓器10KVA            1臺

a) 額定容量: 10KVA

b) 輸入電壓:  250V

c) 輸出電壓：2KV；2.6KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：70Kg ;

3、高壓電抗器 44/22       4臺

a) 額定容量：44KVA

b) 額定電壓：22KV

c) 額定電流：2A

e) 品質因素：Q≥30

f) 結    構：干式；

    g)  重    量： 45Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   80/0.0018                 1臺

a) 額定電壓：    80KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h) 中試控股高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

出廠檢驗

本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）中試控股溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；
