耐壓試驗儀

中試控股技術博士為您解答：繼電保護測試儀對計算機速度的要求特別高。由于反映工頻電氣量的保護設有濾波環節，前置模擬濾波系統中也有延時，各種保護的算法都需要時間，因此在其他條件相同的情況下，盡量提高算法的計算速度，縮短響應時間，可以提高保護的動作速度。在滿足精度的條件下，在算法中通常采用的計算速度，縮短響應時間，可以提高以減小計算工作量，或采用兼有多種功能(例如濾波功能)的算法以節省時間等措施來縮短響應時間，提高速度。微機繼電保護測試在一套具體的微機繼電保護測試儀中，采用何種算法，應視保護的原理以及對計算精度和動作快速性的要求合理選擇。

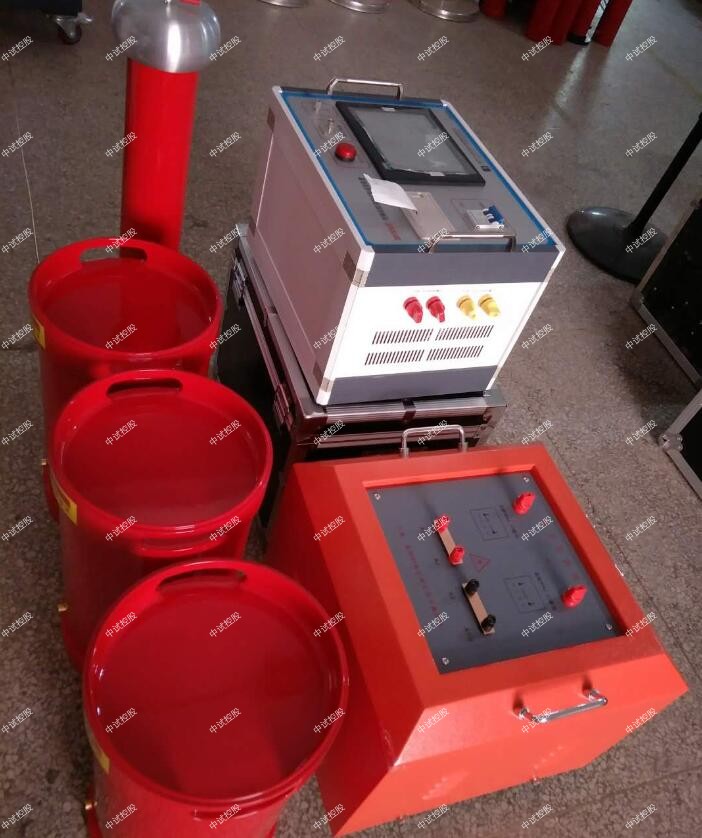

ZSBP-75KVA/75KV變頻串聯諧振成套試驗裝置

1．額定電壓：75KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作15分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 220V

11．頻率調節范圍：30Hz～300Hz

12．中試控股系統測量精度：1.5％±200V

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564―2003

《高壓諧振試驗裝置》                      DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）ZSBP-75KVA-75KV變頻串聯諧振成套試驗裝置設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓： 220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

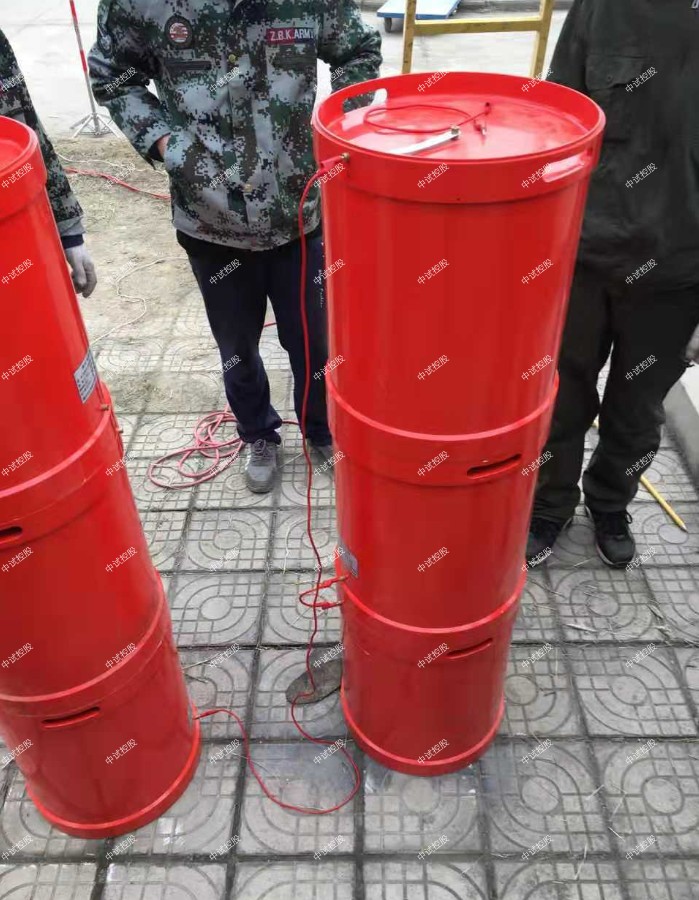

2.高壓諧振電抗器（共3臺）：25KVA/25KV

額定工作電壓：25kV

額定工作電流：1A

額定電感量：90H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：35kg

3.激勵變1臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：2kV， 4kV，

4.電容分壓器一臺：ZSFRC-80kV純電容式

   高壓電容量：2000pF

分壓比：1000:1

   工作頻率：30～300Hz

   誤差精度：1.5%

   額定電壓:80kV

   重量：10kg

ZSBP-75KVA-75KV變頻串聯諧振成套試驗裝置技術參數

輸入電源:

電壓： 220V±10%

頻率： 45/65Hz

?     輸出電壓：0-250V；

?     輸出波形：正弦波

?     頻率調節范圍：30-300Hz

?     頻率分辨率：0.01Hz

?     頻率穩定度：0.1%

?     頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?     電壓分辨率：0.1kV

?     電壓測量精度：1.5%

?     電壓步進值： 1%，0.5%，0.1%，0.01%

?     運行連續工作時間：60分鐘

功能描述

變頻電源有如下幾個顯著的特點：

?     波形為脈寬電壓調節的方波。

?     內部由ARM控制，操作功能得到優化,操作簡單。

?     自動掃頻，尋找諧振點.頻率范圍30-300Hz, 中試控股可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?     自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?     耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?     實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

?     強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?     試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?     數據查詢功能,根據試驗日期查詢以往的試驗數據。

一、設置參數：

耐壓試驗儀變化電流：選擇試驗中進行變化的電流通道，可根據試驗需要設置成單相電流變化、兩相電流變化和三相電流變化。

初始電流：電流變化的起點。
結束電流：電流變化的終點。
電流步長：電流變化的步長。
復歸時間：考慮到保護可能需要一定時間的復歸過程，所以在試驗前首先輸出由變化起點所確定的電壓電流狀態，以保證試驗前保護可靠復歸。
等待時間：設置每一步搜索過程結束后保持當前輸出，等待保護動作的時間，一般地，等待時間的設置應大于保護的動作時間。
初始頻率：頻率變化的起點。
結束頻率：頻率變化的終點。
df/dt：頻率變化的滑差值。
變化間隔時間：進行頻率變化時，兩次頻率變化之間的間隔時間，如果保護裝置的采樣速率或精度較低，可以適當放大間隔時間。
防抖動時間：當保護裝置的動作接點閉合或打開時間小于該時間，則接點動作不被確認。

二、耐壓試驗儀開始試驗

微機繼電保護測試確認連線無誤后，單擊“開始試驗”按鈕或鍵盤上的F2快捷鍵，開始試驗。

單擊“退出試驗”按鈕或鍵盤上的F3快捷鍵可退出試驗。

微機繼電保護測試儀的低電流閉鎖試驗雖然比較簡單，但是電力工作者還是需要熟練掌握，才能在實際工作中做到有備無患。

微機繼電保護測試儀是一款比較常規的高壓電力試驗設備，主要用來進行電力變壓器、繼電器、高壓開關、發電機等高壓電力設備的性能試驗，具有很強的實用性，那么微機繼電保護測試儀如何做低電流閉鎖試驗怎么做呢？
