變頻試驗能考核變壓器耐壓儀

中試控股技術博士為您解答：輸變電工程擴建、新安裝或大修后投運對變動過內外接線的變壓器，新架設或接線更動、走向發生變化的高壓電源線路接入變電站、主設備大修后，竣工投運現場都要進行核相實驗，即所謂的定相。核相是通過測量兩條輸電線路的相序和相位，然后將兩條線路相序及相位一致的并入在一起。如電網合并、變電站的主接線形式、變壓器的接線組別、電壓互感器二次接線方式等都需要核相后方可接線。

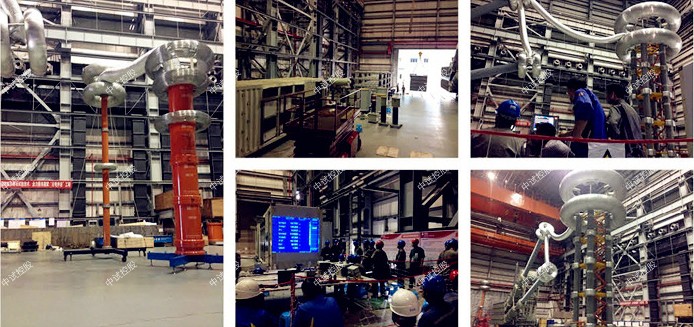

ZSBP-270KVA/54KV變頻串聯諧振成套試驗裝置

270指設備能輸出的最大額定容量，單位為kVA

 54指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-270kVA/54kV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：54KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；45kV-滿足20kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．中試控股裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．ZSBP-270KVA/54KV變頻串聯諧振成套試驗裝置輸入電源：三相380V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）中試控股設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：15kVA；

輸入電壓：三相380V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2.高壓諧振電抗器（共4臺）：27kV/2.5A

 額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：45H

連續工作時間：60min

重量：65kg

溫    升：小于60度

工作頻率：30~300Hz

3.激勵變一臺：

額定容量：15kVA

輸入電壓：500V

ZSBP-270KVA/54KV變頻串聯諧振成套試驗裝置輸出電壓：1.8 KV；2.2kV; 2.6kV用于20kV交流耐壓試驗;

重量：65kg

4.電容分壓器一臺：DCF-60kV純電容式

   自身電容量：2800pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:60kV/2800pF

   重量：10kg

 1，10kV開關等，中試控股試驗電壓為42kV，試驗頻率為30Hz～300Hz.   27kV電抗器2臺串聯

2，20kV電纜 300mm2 長度不大于2km，試驗電壓為45kV，試驗頻率為30Hz～300Hz.  27kV/2.5A電抗器2臺串聯2臺并聯

ZSBP-270KVA/54KV變頻串聯諧振成套試驗裝置技術參數

?   輸入電源:

電壓： 380V±10%

頻率： 50/60Hz

?   輸出電壓：0-500V（輸入380V）；

?   輸出波形：方波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.0%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

用于輸電線路工頻參數測量的高精度儀器，對于輸
電線路的一系列工頻參數可進行精密的測量。該儀器具有體積小、重量輕、測量準確度高、穩定性好、它以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示；
變頻試驗能考核變壓器耐壓儀特征
1、可測量輸電線路的正序和零序、相間、線地等各種相關參量、電壓有效值、電流有效值、有功功率、無功功率等參數。
2、允許外接電壓互感器和電流互感器進行擴展量程測量。
3、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
4、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。
5、可隨時將測試的數據通過232接口外接微型打印機將結果打印出來（232接口為選配功能）。
6、為配高壓測量車的保留了與計算機通訊的RS232串口，可擴充校驗數據上傳功能，實現數據的集中管理。

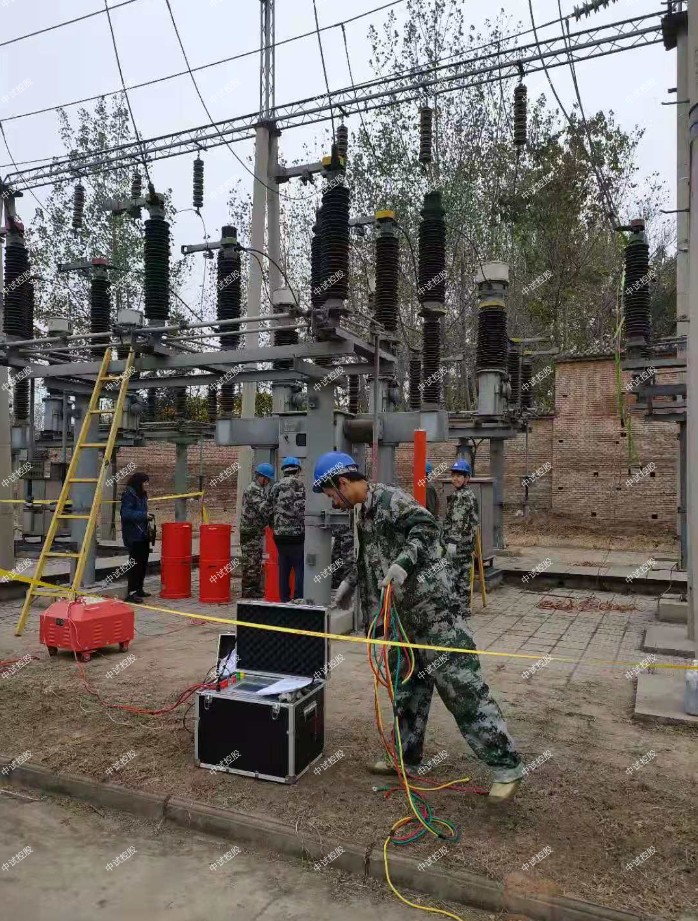

變頻試驗能考核變壓器耐壓儀核相的方法

核相實驗分直接核相和間接核相兩種。直接核相又因核相所用的測量器具不同分為如下幾種:

（1）用萬用表間接判斷核相。適用于低壓側為380V/220V中性點直接接地的變壓器核相、或電壓互感器二次核相;

（2）高壓核相器直接判斷核相。適用于一切高壓變壓器的核相；兩個不同的電網并網。中試控股講解目前短距離使用有線高壓核相器，距離較遠的我們可以使用無線傳輸功能的高壓核相器，這種方法適用于任何高壓線路。

（3）利用線路本身測量絕緣電阻核實相位。利用架空線路本身直接定相的方法是有效可靠的，采用此法應使用2500V的絕緣電阻表，測量出相位間及相間對地的絕緣電阻，并設計出測量相位關系表。這種方法只用于離線測量。

相位、相序錯誤的危害

回路接線相序錯誤的后果。當相序不同的兩個電源系統或接線組別不同的變壓器時，將會造成短路事故，影響兩臺主變壓器；

相序接錯會使三相旋轉電器反向旋轉，影響設備、功率型儀表失常、計量失效;負序電壓繼電器長期保持動作狀態，繼電保護裝置可能誤動，影響正常其它。
