中試控股技術研究院魯工為您講解：高壓介損異頻測量裝置（實力大廠）

ZSDX-8000R高壓介質損耗測試裝置(CVT+絕緣電阻)

多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。

儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。
參考標準：DL/T 962-2005，DL/T 474.3-2018

高壓介質損耗測試裝置(CVT+絕緣電阻)：ZSDX-8000R 高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后
用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

CVT測試
※ CVT分別測試：單獨測試C1或C2。
首先根據相應的接線提示接好儀器外部的連線，然后點擊主界面“CVT測試”選項，進入下一級CVT測試菜單（如圖5—5）。然后可以點擊“參數
設置”進去設置菜單選擇“CVT分別測試”（如圖5—6）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇
”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。
相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—7）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保
持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—8
）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。
CVT分別測試注意 : <HV紅色高壓線>外屏蔽應懸空，不允許放置地上使用，盡量減小HV線與地之間的分布阻容參數，否則其對地附加介損會引起
誤差。
※ CVT同時測試：同時測試C1和C2。
首先根據相應的接線提示接好儀器外部的連線，然后點擊主界面“CVT測試”選項，進入下一級CVT測試菜單（如圖5—9）。然后可以點擊“參數
設置”進去設置菜單選擇“CVT同時測試”（如圖5—10）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選
擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。
相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—11）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保
持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—12
）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。
CVT同時測試注意  : <HV紅色高壓線>外屏蔽應接地，可以不懸空，允許放置地上使用，儀器軟件對測試線分布參數進行了修正。
注意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。

工作原理
在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時
，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參
數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由
被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位
差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。儀器內部已經采用了抗干擾措施，保證
在外電場干擾下準確測量；
主要技術參數
1使用條件 -15℃∽40℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜  60nF
 5KV Cx ＜ 150nF
  1KV Cx ＜ 300nF
CVT測試 Cx ＜ 300nF
9LCR測量范圍 電感L>20H（2kV）             電阻R>10KΩ（2kV）
LCR測量精度 1% 角度分辨率 0.01
10CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11絕緣電阻 直流高壓0.5-10KV     精度：±（讀數×2%+10V）
100kΩ-1000GΩ時低于5%（試驗電壓不低于500V）
100GΩ-1000GΩ時為10%（試驗電壓不低于10000V）
12外型尺寸（主機(mm) 350（L）×270（W）×270（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
13存儲器大小 200 組 支持U盤數據存儲
14重量（主機） 23.45Kg
重量（附件箱） 5.25Kg

清洗的步驟如下：

a.將油杯徹底拆開，依次用化學純的石油醚（餾程60～90℃）和苯清洗所有部件。

b.用丙酮對所有部件進行漂洗，然后用中性洗滌劑清洗。

c.將所有部件放在5%的磷酸三鈉的蒸餾水溶液中煮沸5分鐘，再用蒸餾水漂洗幾次。

d.把所有部件放在蒸餾水中煮沸至少1小時。

e.將所有部件放入溫度控制在105～110℃的烘箱內烘干，烘干時間不少于1小時。

f.待所有部件冷至不燙手時，組裝油杯。

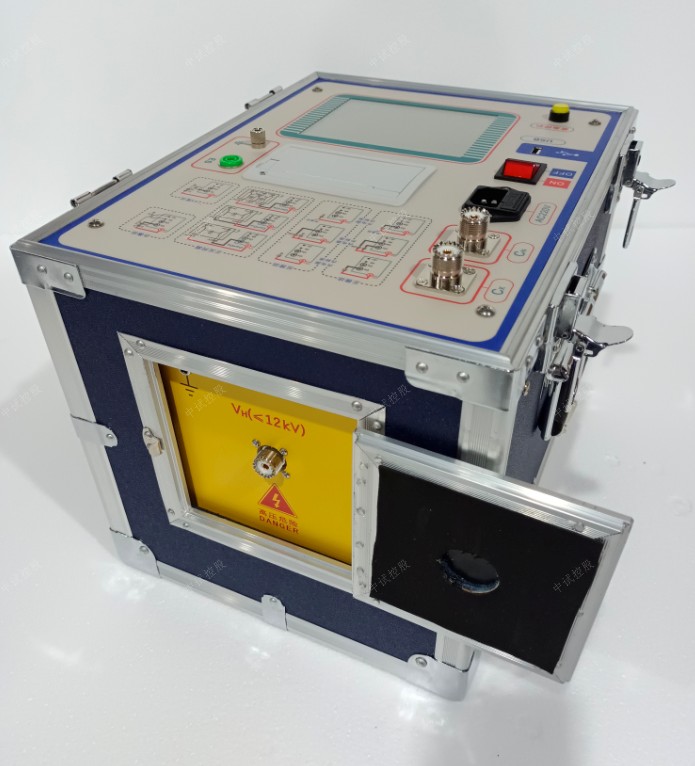

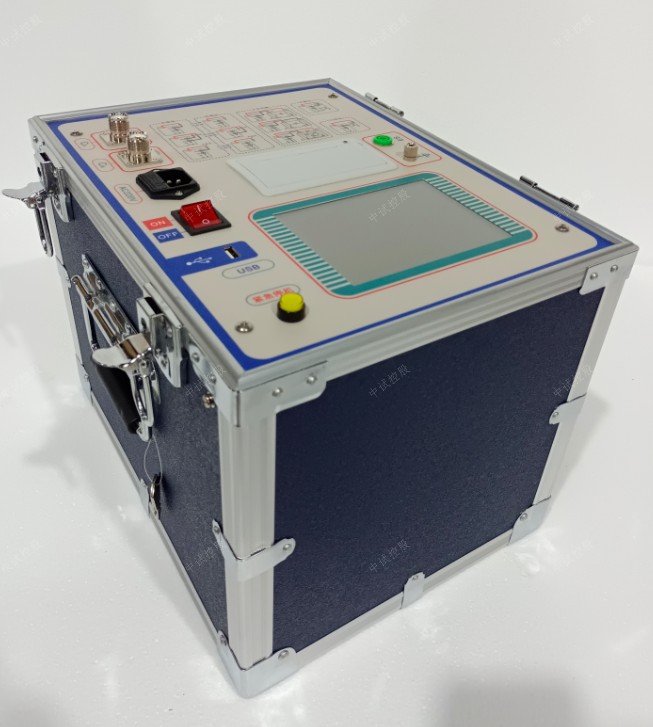

面板說明
1、緊急停機按鈕及高壓指示燈
2、U盤接口
3、總電源開關
4、AC220V電源輸入插座
5、Cn標準電容輸入插座
6、Cx試品輸入插座
7、觸摸顯示屏
8、接地接線柱
9、ES自激輸出
10、打印機
11、接線圖
12、高壓輸出HV插座
13、高壓線屏蔽接地端子

故障原因：可能是由于集箱燒毀或集箱與電路板的連接斷開造成的。這也是由于在使用或運輸過程中接地電阻測試器的過度振動引起的。



消除：打開頭部面板，手動指針等指針不能自動回到零，表示頭部已經損壞；否則，必須用萬用表焊接頭部，用電阻文件來測量頭部，如果打開，則表明頭部已經b。燒壞了。然后利用萬用表的電流和電壓范圍測量原有連接計頭的連接器，按接地電阻測試儀檢查電壓按鈕，萬用表有電壓指示時，表明接地電阻測試儀的故障是由e儀表頭損壞，更換后可以修理新的儀表頭；如果儀表頭狀況良好，則打開接地電阻測試儀的外殼，檢查儀表頭的連接，如果斷開。



變壓器變比組別測試儀切換測試是電力設備并網運行的一項重要工作，是保證電力系統安全運行的有效手段之一。我國電力行業標準規定了10kV空芯電抗器切換試驗的有關試驗項目和標準，其中直流電阻的測量是切換試驗中不可缺少的環節。因此，直流電阻測量的正確診斷顯得尤為重要。10kV并聯電容器裝置通常由電容器、串聯電抗器、放電線圈、熔斷器等部件組成。



根據繞組中是否有鐵芯，串聯電抗器可分為空心型和鐵心型。其主要目的是在電容器裝置投入電網時，抑制諧波，有效抑制勵磁涌流。此外，它在防止和減輕斷電引起的再燃方面起著非常重要的作用。空心電抗器一般采用混凝土澆筑結構，通常由單相組成，目前我國采用10kV并聯電容器裝置的空心電抗器是三相垂直重疊組合布置。該方法要求B相繞組匝數小，繞組方向相反，110kV變電站的10kV并聯電容器裝置全部安裝在電容器室內，室內有兩組或三組電容器裝置。



變壓器變比組別測試儀在通電時采用普通直流母線是非常重要的，它必須充分考慮逆變器控制、傳輸故障、負載特性和輸入主電路維護。該方案由三相饋線、直流母線、通用變頻器、通用制動單元或能量反饋裝置等部分組成。電力導讀:變壓器變比測試儀測試的范圍有哪些？變壓器變比測試儀全中文菜單操作界面，具有顯示直觀、穩定性好、精度高、測量范圍寬且現場不需三相電源等優點的新一代智能化變比測試儀器。國標GB1094-79規定:"電力變壓器的變壓比，除電壓在35KV以下且小于3的變壓器允許偏差為 0.5%"。對于傳統的變比測量方法，大多采用QJ35電橋，其變比測量倍率低，操作繁瑣，精度難以保證。已經不能適應現代測量快節奏，率的要求。



用變比電橋測量變壓器的變比，操作過程繁瑣，且測量范圍狹窄，己經不適應現代測量的快節奏、率的要求。變壓器變比測試儀，體積小，重量輕，精度高，穩定性好。它采用大屏幕液晶漢字顯示、菜單操作，界面友好，變比組別可一次測完。該變壓器變比組別測試儀是電力工業部門的理想測試儀器。



變壓器變比測試儀可以測量各種三相變壓器的變比和接線組別，同時也能測量單相變壓器和電壓互感器的變化和極性，而且能顯示變比誤差，具有自動打印功能。
