中試控股技術研究院魯工為您講解：四通道介質損耗因數(tanδ)測量裝置（實力大廠）

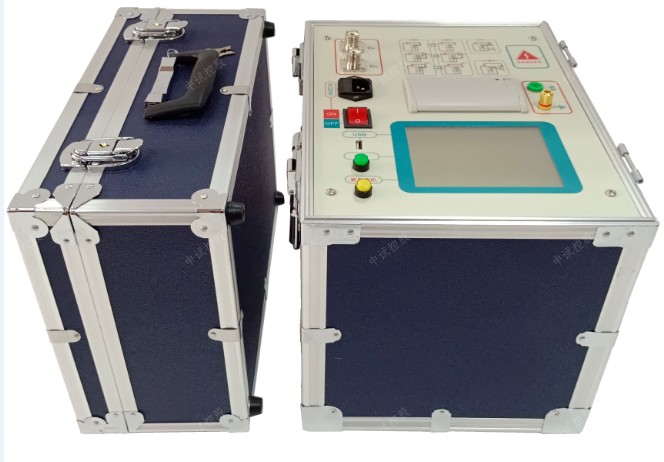

ZSDX-8000R高壓介質損耗測試裝置(CVT+絕緣電阻)

多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。

儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。
參考標準：DL/T 962-2005，DL/T 474.3-2018

高壓介質損耗測試裝置(CVT+絕緣電阻)：ZSDX-8000R 高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后
用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

儀器主要具有如下特點：
? 超大液晶中文顯示
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕
輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。
? 海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
? 科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。
? 多種測試模式
儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（
大于10kV）介質損耗。
? 不拆高壓引線測量CVT
儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
? CVT反接屏蔽法測量C0
儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
? 高速采樣信號
儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
? 多重保護安全可靠
儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器還具備設置接地檢
測功能，確保不接地設備不允許操作啟動測試?，F場誤接電源380V，具有報警功能，可保護儀器不損壞。
? CVT測試一步到位
該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。
? LCR全自動測量
全自動電感、電容、電阻測量，角度顯示。
? 絕緣電阻測試
儀器集成絕緣電阻測試模塊，可進行極化指數、吸收比以及絕緣電阻的測試。
主要技術參數
1使用條件 -15℃∽40℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜  60nF
 5KV Cx ＜ 150nF
  1KV Cx ＜ 300nF
CVT測試 Cx ＜ 300nF
9LCR測量范圍 電感L>20H（2kV）             電阻R>10KΩ（2kV）
LCR測量精度 1% 角度分辨率 0.01
10CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11絕緣電阻 直流高壓0.5-10KV     精度：±（讀數×2%+10V）
100kΩ-1000GΩ時低于5%（試驗電壓不低于500V）
100GΩ-1000GΩ時為10%（試驗電壓不低于10000V）
12外型尺寸（主機(mm) 350（L）×270（W）×270（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
13存儲器大小 200 組 支持U盤數據存儲
14重量（主機） 23.45Kg
重量（附件箱） 5.25Kg

清洗的步驟如下：

a.將油杯徹底拆開，依次用化學純的石油醚（餾程60～90℃）和苯清洗所有部件。

b.用丙酮對所有部件進行漂洗，然后用中性洗滌劑清洗。

c.將所有部件放在5%的磷酸三鈉的蒸餾水溶液中煮沸5分鐘，再用蒸餾水漂洗幾次。

d.把所有部件放在蒸餾水中煮沸至少1小時。

e.將所有部件放入溫度控制在105～110℃的烘箱內烘干，烘干時間不少于1小時。

f.待所有部件冷至不燙手時，組裝油杯。

面板說明
1、緊急停機按鈕及高壓指示燈
2、U盤接口
3、總電源開關
4、AC220V電源輸入插座
5、Cn標準電容輸入插座
6、Cx試品輸入插座
7、觸摸顯示屏
8、接地接線柱
9、ES自激輸出
10、打印機
11、接線圖
12、高壓輸出HV插座
13、高壓線屏蔽接地端子

1.空載損耗和空載電流

變壓器的損耗是變壓器的重要性能參數，一方面表示變壓器在運行過程中的效率，另一方面表明變壓器設計制造的性能是否滿足要求。變壓器空載損耗和空載電流測量、負載損耗和短路阻抗測量都是變壓器的例行試驗。

變壓器的空載試驗就是對變壓器任一組線圈施加額定電壓，其它線圈開路的情況下，測量變壓器的空載損耗和空載電流?？蛰d電流用它與額定電流的百分數表示，即：

I0%＝(I0／IN)×100

2.空載試驗的目的

測量變壓器的空載損耗和空載電流；驗證變壓器鐵心的設計計算、工藝制造是否滿足技術條件和標準的要求；檢查變壓器鐵心是否存在缺陷，如局部過熱，局部絕緣不良等。

3.短路損耗和短路阻抗

變壓器的短路試驗就是將變壓器的一組線圈短路，在另一線圈加上額定頻率的交流電壓使變壓器線圈內的電流為額定值，此時所測得的損耗為短路損耗，所加的電壓為短路電壓，短路電壓是以被加電壓線圈的額定電壓百分數表示的：

μK%＝(UK／UN)×100

此時求得的阻抗為短路阻抗，同樣以被加壓線圈的額定阻抗百分數表示：

ZK%＝(ZK／ZN)×100

變壓器的短路電壓百分數和短路阻抗百分數是相等的，并且其有功分量和無功分量也對應相等。

4.負載試驗的目的

計算和確定變壓器有無可能與其它變壓器并聯運行；計算和試驗變壓器短路時的熱穩定和動穩定；計算變壓器的效率；計算變壓器二次側電壓由于負載改變而產生的變化。按照國家相關電氣規定與要求，處于運行或停運的變壓器每年例行保養一次，停止運行的變壓器在投入使用前增加保養一次。

保養的步驟分以下幾個：

(1)斷開待保養變壓器低壓側斷路器，拉下隔離開關，在手把上懸掛相應的標示牌。

(2)斷開變壓器高壓側的負荷開關，確認在斷開位置后合上接地刀，并完成開關的安保險和懸掛相關標識牌。

(3)重新緊固引線端子、銷子、接地螺絲；進入線螺絲，如有松動，應拆下螺絲用細平銼輕銼接觸面，用手觸摸無任何凹凸不平的感覺后，用干凈的布條擦去灰塵，抹上凡士林，換上新的彈簧墊圈，緊固螺絲。

(4)檢查變壓器周邊照明、散熱、除塵設備是否完好，并用干凈的布擦去變壓器身及瓷瓶上的灰塵。

(5)檢查變壓器高壓側負荷開關，確保操作靈活，接觸良好，傳動部分作潤滑處理。

(6)用變壓器低電壓短路阻抗測試儀測量變壓器的低電壓負載阻抗，確認符合要求。在測試前，應接好接地電線，測定完畢后，應進行放電。

(7)檢查變壓器室及變壓器有無遺留工具，無誤后，合上高壓側隔離開關，撤離現場。

(8)干式變壓器的保養規程與油浸式的保養大同小異。

電力變壓器直流電阻測試是變壓器交接試驗必測項目之一。它的目的在于測量繞組的直流電阻可以檢查繞組有無斷線、層間短路、接頭焊接是否牢固、電壓切換開關的接觸是否良好。
