中試控股技術研究院魯工為您講解：套管異頻介損自動測量儀（源頭大廠）

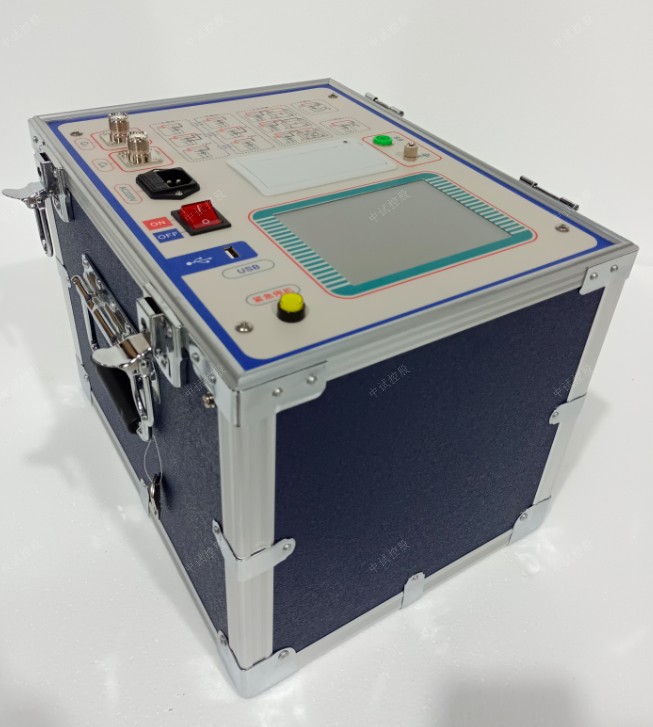

ZSDX-8000R高壓介質損耗測試裝置(CVT+絕緣電阻)

多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。

儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。
參考標準：DL/T 962-2005，DL/T 474.3-2018

高壓介質損耗測試裝置(CVT+絕緣電阻)：ZSDX-8000R 高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后
用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

CVT變比測試
首先根據相應的接線提示接好儀器外部的連線， 進入CVT測試菜單在參數設置中選擇“CVT變比測試”然后返回開始測試界面（如圖5—13），長
按“啟動測試”開始測量（如圖5—14），測試完成后自動顯示測試結果（如圖5—15）。測試結果自動保存，可點擊 “打印”按鈕打印本次測試
結果。
注    意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。
正反同測
首先根據相應的接線提示接好儀器外部的連線， 進入正反同測菜單，在參數設置中選擇設置需要測試的高壓電壓，然后保存返回（如圖5—16）
，長按“啟動測試”開始測量，測試完成后自動顯示測試結果（如圖5—17）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。
注    意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。
LCR測試
此功能用于測試能耐壓的電感、電容、電阻的值。
首先根據相應的接線提示接好儀器外部與被試品之間的連線，按照【正接法(常規接線)】或者【反接法(常規接線)】然后點擊主界面“LCR測試”
選項，進入下一級LCR測試菜單。然后可以點擊“參數設置”進去設置菜單進行詳細的測試參數設置(如圖5—18)。分別點擊每個需要設置的項目
，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回一般測試界面，點擊“取消”則不保存本
次修改并返回一般測試界面。長按“啟動測試”開始測量，測試完成后自動顯示測試結果(如圖5—19)。測試結果自動保存，可點擊“打印”按鈕
打印本次測試結果。

主要技術參數
1使用條件 -15℃∽40℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜  60nF
 5KV Cx ＜ 150nF
  1KV Cx ＜ 300nF
CVT測試 Cx ＜ 300nF
9LCR測量范圍 電感L>20H（2kV）             電阻R>10KΩ（2kV）
LCR測量精度 1% 角度分辨率 0.01
10CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11絕緣電阻 直流高壓0.5-10KV     精度：±（讀數×2%+10V）
100kΩ-1000GΩ時低于5%（試驗電壓不低于500V）
100GΩ-1000GΩ時為10%（試驗電壓不低于10000V）
12外型尺寸（主機(mm) 350（L）×270（W）×270（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
13存儲器大小 200 組 支持U盤數據存儲
14重量（主機） 23.45Kg
重量（附件箱） 5.25Kg

參考接線
1、正接法
(1)、內高壓—內標準—正接法（常規接線）
(2)、外高壓—內標準—正接法（外接高壓輸入小于12kV）
(3)、內高壓—外標準—正接法（50pF≤外接標準容量≤200 pF）
(4)、外高壓—外標準—正接法（50pF≤外接標準容量≤200 pF）
2、反接法
(1)、內高壓—內標準—反接法（常規接線）
(2)、外高壓—內標準—反接法（外接高壓輸入小于12kV）
(3)、內高壓—外標準—反接法（50pF≤外接標準容量≤200 pF）
(4)、外高壓—外標準—反接法（50pF≤外接標準容量≤200 pF）

清洗的步驟如下：

a.將油杯徹底拆開，依次用化學純的石油醚（餾程60～90℃）和苯清洗所有部件。

b.用丙酮對所有部件進行漂洗，然后用中性洗滌劑清洗。

c.將所有部件放在5%的磷酸三鈉的蒸餾水溶液中煮沸5分鐘，再用蒸餾水漂洗幾次。

d.把所有部件放在蒸餾水中煮沸至少1小時。

e.將所有部件放入溫度控制在105～110℃的烘箱內烘干，烘干時間不少于1小時。

f.待所有部件冷至不燙手時，組裝油杯。

面板說明
1、緊急停機按鈕及高壓指示燈
2、U盤接口
3、總電源開關
4、AC220V電源輸入插座
5、Cn標準電容輸入插座
6、Cx試品輸入插座
7、觸摸顯示屏
8、接地接線柱
9、ES自激輸出
10、打印機
11、接線圖
12、高壓輸出HV插座
13、高壓線屏蔽接地端子

2、環境溫度。根據變壓器容量測試儀的原理可知，容量計算的一個重要參數就是短路阻抗值。國家標準要求變壓器的短路試驗應在環境溫度為75℃進行，而現場往往不具備這個溫度條件。這就需要將在自然溫度下所測結果校正到75℃，因此當前溫度通過影響校正短路阻抗值而影響到容量的判定。
雖然溫度上的小偏差，對測試結果影響不大。但在現場進行變壓器容量測試時，仍應利用紅外線溫度測試儀，準確測量變壓器的環境溫度，確保測量數據的準確可靠。

3、阻抗電壓。工作中我們接觸比較多的是JB64、SJ73、S7、S9S11、S13等標準變壓器，其阻抗電壓比較常見，一般為4、4.5％，在容量測試的參數輸入步驟中，可只輸入變壓器類型而越過阻抗電壓一項，變壓器容量測試儀可為其自動指定一阻抗電壓值。
而對于電爐變和整流變等非標準變壓器，阻抗電壓值不在上述范圍，在參數設定時除對“變壓器類型”一項選擇“非標準變壓器”外，還必須輸入變壓器的阻抗電壓值才能測出變壓器的實際容量，而變壓器的阻抗電壓值需要依靠變壓器的型號進行查找。

4、分接開關。變壓器處于不同的分接位置，對應著不同的直流電阻值和阻抗電壓值。雖然變壓器容量測試儀不要求變壓器分接開關在額定位置的條件下進行測量，但在輸入參數時應保證輸入值與實際檔位一致。

5、短路連接線。變壓器容量特性測試儀，是在短路條件下進行的試驗，當低壓側額定電流較大時，短路連連線實際上是低壓繞組的延伸，連接線截面過小，短路連接線中的損耗就會很大。短路連連線截面的大小和連接的牢靠程度，直接影響測量結果。
在變壓器容量t特性測試試驗中，短路連連線要有足夠大的截面，并且連接可靠。

串激式輕型高壓試驗變壓器的八大主要特點介紹

串激式輕型高壓試驗變壓器是一種專門用來檢測電氣絕緣強度的產品，它可以有效地檢測出電力器件里面的泄漏電流，是一種非常實用的產品，能夠提供直流的高壓源，在多種用電場合當中都得到了有效的推廣與使用，目前來說，已經在電力檢修方面得到了非常普及的應用率，而且在礦業、冶金業、鋼鐵等行業也都得到了很好的使用，受到了大家的喜愛。

因為它的體積特別小，而且重量也輕，所以十分適合于快速地運輸移動、或是安裝拆卸，能夠在多種不同的場合當中進行使用，非常地方便，而且它的造型也十分地美觀科學，里面擁有著專門的面板進行操作，功能簡單而全面，十分地齊全，操作起來也非常地方便，是一個已經十分成熟的產品。

下面要為您介紹的是串激式輕型高壓試驗變壓器的八大主要特點：

1、全中文界面，操作簡單明了，可適應多種應用場合。

2、全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制。

3、串激式輕型高壓試驗變壓器輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性。

4、按鍵直接設定電壓變比，在連接不同電壓等級的試驗變壓器時，應用靈活自如，真正做到一臺控制設備可適應多臺試驗變壓器。

5、試驗結果顯示功能，可自動判斷試驗結果(試驗通過或試驗失敗)，并能記錄試品過電流、閃洛或擊穿時的電壓。

6、狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控。

7、試驗結果聲音提醒功能，試驗通過或試驗失敗時，設備會發出不同的提醒聲音，試驗人員可直接由聲音辨認試驗的結果。

8、串激式輕型高壓試驗變壓器暫停功能，在自動模式時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試驗過程中的現象。
