中試控股技術研究院魯工為您講解：高壓介質損耗測試裝置（源頭大廠）

ZSDX-8000R高壓介質損耗測試裝置(CVT+絕緣電阻)

多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。

儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。
參考標準：DL/T 962-2005，DL/T 474.3-2018

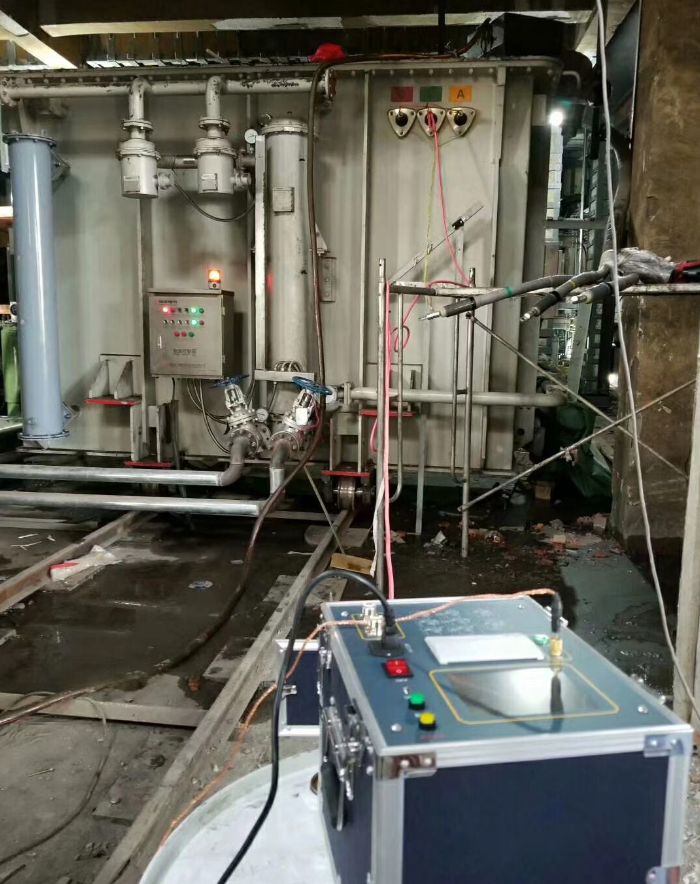

高壓介質損耗測試裝置(CVT+絕緣電阻)：ZSDX-8000R 高壓介質損耗測試裝置是發電廠、變電站等現場或?qū)嶒炇覝y試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

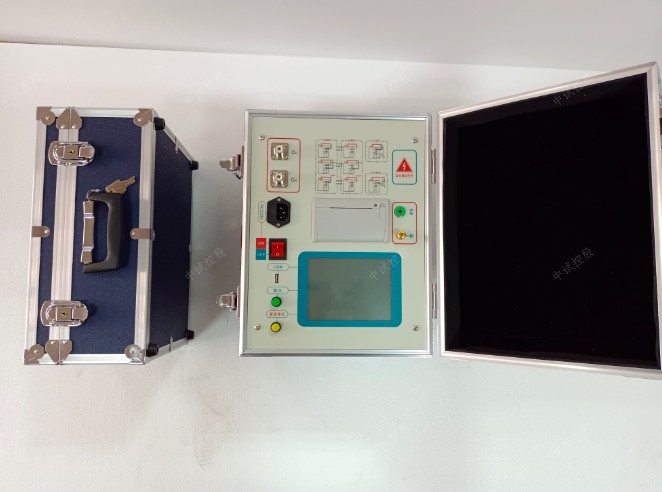

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后
用于被試品測試。頻率可變?yōu)?0.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

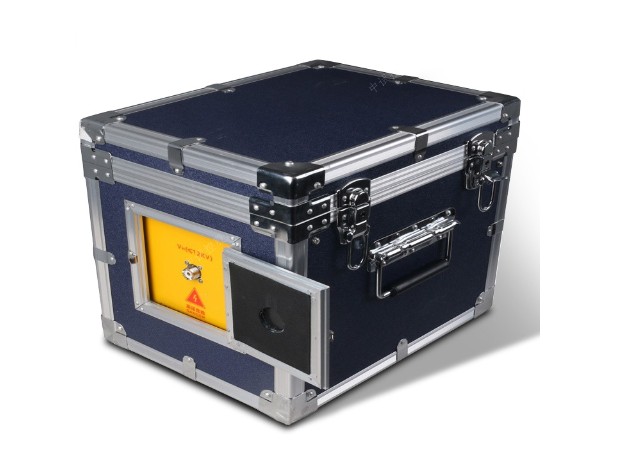

該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

使用注意事項
1. 本儀器只能在停電設備上使用，其它設備可不斷電；
2. 儀器自帶有升壓裝置，應注意高壓引線的絕緣及人員安全；
3. 儀器必須可靠接地;
4. 使用本儀器檢測設備前，應先對設備進行絕緣檢測；
5. 確定設備的耐壓等級,正確選擇儀器升壓檔位,以防擊穿設備，損壞儀器；
6. 儀器所配專用高壓電纜出廠時已檢測合格，但測量時仍需遠離人體；
7. 輸入電壓為AC220V±10%，超出范圍都有可能影響測試精度；最大輸入電壓為AC264V，超過此值可會造成永久性損壞，對此廠家不予保修；
8. 打印機有可能在搬運過程中因卷紙松動而出現打印卡紙，此時只需將卷紙取出，繞緊后重新裝入；
9. 儀器應注意防潮，防劇烈震動；
10. 發電機供電時，本體接地，輸出零線接地，否則會提示接地錯誤。
附錄A：隨機配件
序號 名     稱 數量
1 儀器主機 1臺

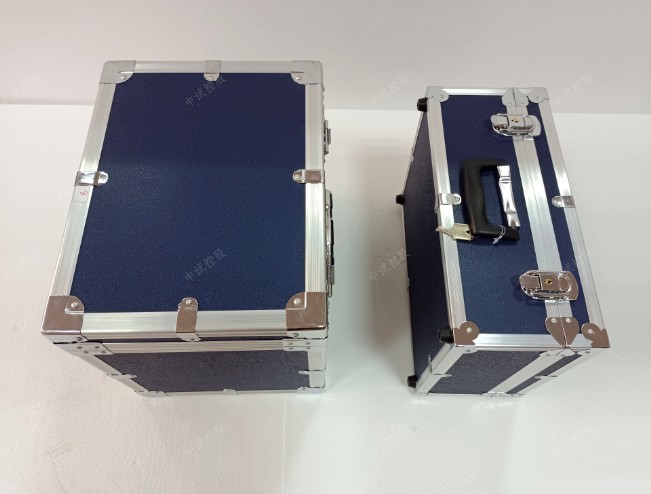

2 附件箱 1個
3 紅色高壓測試線 1根
4 黑色低壓測試線 1根
5 CVT自激電源線 1根
6 AC220V電源線 1根
7 接地線 1根
8 使用說明書 1份
9 出廠合格證 1份
10 保險管、打印紙 備用
注  意：具體隨機配件視出貨型號的差異可能有所不同。

主要技術參數
1使用條件 -15℃∽40℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜  60nF
 5KV Cx ＜ 150nF
  1KV Cx ＜ 300nF
CVT測試 Cx ＜ 300nF
9LCR測量范圍 電感L>20H（2kV）             電阻R>10KΩ（2kV）
LCR測量精度 1% 角度分辨率 0.01
10CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11絕緣電阻 直流高壓0.5-10KV     精度：±（讀數×2%+10V）
100kΩ-1000GΩ時低于5%（試驗電壓不低于500V）
100GΩ-1000GΩ時為10%（試驗電壓不低于10000V）
12外型尺寸（主機 350（L）×270（W）×270（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
13存儲器大小 200 組 支持U盤數據存儲
14重量（主機） 23.45Kg
重量（附件箱） 5.25Kg

絕緣油介損
1.正接法(此時杯體為高壓，注意安全)
2.HV用紅色高壓線
3.Cx用黑色測試線，屏蔽層接油杯地
4.電壓2kV
5. （A測試）接Cx；（B屏蔽）接地；（C高壓）接HV
標準電容器，標準介損器
?正接法
   1.HV用紅色高壓線連試品高壓
   2.Cx用黑色測試線連試品低壓
   3.黑色測試線的屏蔽層連試品E
?反接法
   1.試品高壓接地
   2. HV用紅色高壓線連試品低壓
   3.紅色高壓線的屏蔽層連試品E
   4.Cx懸空
   5.桶體已為高壓注意絕緣
注  意：
 ? 所有附帶儀器主機的接線原理圖，連線主機細線為電纜屏蔽層，粗線為電纜芯線。
 ? 請使用出廠時配套的測試電纜。儀器測量電纜通用，但本儀器屬于高精密測量儀器，測量時請盡量使用儀器出廠時附帶的測試電纜，否則的話
可能因電纜自身的屬性差異而影響測量結果的精度。
 ? 具體每個接線插座和端子使用何種電纜連接請參考 “面板說明”。

儀器和發電機或者移動電源，把各自標示需要接地的接到大地接地處，保持良好接地。
1、從標示 AC220V 發電機或者移動電源取電時，把輸出接線端的其中一端接到大地上，一般我們把標示(N)端接地。
2、從標示 AC380V 發電機或者移動電源取電時，把輸出接線端的中性線標示(N)端接到大地上，一根接中性線(N)端，另一根接其中一根相線(L)
端，這樣才是取 AC220V 的電，不能接兩根相線(L)端取電，這樣就是取 AC380V，會導致儀器錯誤使用電源而損壞。
接好電源確認后，儀器就不會出現<接地錯誤…>的提示。

附錄B：名稱解釋
功率因數=輸入有用功功率/輸入總功率(視在功率)?
附錄C：故障代碼和分析
序號 屏幕提示 說明 原因分析
1 開機不亮屏幕 開機電源開關亮燈，
并伴有蜂鳴聲音 ①  檢查電源是否接入380V；
②  無法使用，返廠維修；2 開機不亮屏幕 開機沒有反應 ①  檢查電源是否接入；
②  檢查保險是否損壞；
③  無法使用，返廠維修；3 開機白屏 無觸屏或者白屏 ①  檢查內部排線是否松動；
②  檢查顯示屏是否損壞；
③  無法使用，返廠維修；4 接地錯誤 儀器沒有接地線 ①  檢查地線是否接入；
②  檢查單相發電機其中一相是否已經接地；
③  無法使用，返廠維修；5 標準信號：小 標準電容測量信號過小 ①  檢查外部高壓線是否正常連接到高壓輸出端上；
②  檢查外部高壓HV≥0.5KV；
③  無法使用，返廠維修；6 標準信號：大 標準電容測量信號過大 ①  檢查外部高壓HV≤12KV；
②  無法使用，返廠維修；7 樣品信號：小 被試品測量信號過小 ①  檢查外部高壓是否正常連接到被試品上；
②  檢查外部高壓HV≥0.5KV；
③  無法使用，返廠維修；8 樣品信號：大 被試品測量信號過大 ①  檢查外部高壓HV≤12KV；
②  無法使用，返廠維修；9 Error 1 - HVS 低壓檢測錯誤 返廠維修
10 Error 2 - HVS 高壓檢測錯誤 返廠維修
11 Error 3 - HVS 低壓通訊錯誤 返廠維修
12 Error 4 - HVS 高壓通訊錯誤 返廠維修
13 Error 5 - PWR 變頻電源板通訊錯誤 返廠維修
14 Error 6 - PWR 變頻電源板通訊錯誤 返廠維修
15 Error RI - PWM 電源故障錯誤 返廠維修
16 Error LI - PWM 低壓過流保護錯誤 ①  被試品容量過大；
②  降低測試高壓輸出；
③  返廠維修；17 Error HI - PWM 高壓過流保護錯誤 ①  被試品容量過大；
②  降低測試高壓輸出；
③  返廠維修；
附錄D：發電機和移動電源輸出接線
介質損耗測試儀自帶有接地檢測的功能，能判斷用戶是否安全接地，以確保用戶在使用儀器時的操作安全，另外，儀器設置界面有開啟和關閉接
地檢測的功能，默認此功能是開啟的，而且為了確保使用安全，建議使用時不要關閉此功能。
當試驗現場沒有AC220V市電，需要用發電機或者移動電源作為供電電源使用時，因為電源的特殊性，儀器會出現<接地錯誤…>的提示，這時須重
新正確接地

變壓器在運行中應該做哪幾種測試？



變壓器損耗計算公式及相關測試儀器，變壓器損耗分為鐵損和銅損,鐵損又叫空載損耗,就是其固定損耗,實是鐵芯所產生的損耗,也稱鐵芯損耗,而銅損也叫負荷損耗.

1、 變壓器損耗計算公式



（１）有功損耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ   -------（１）



（２）無功損耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ    -------（２）



（３）綜合功率損耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ   ----（３）



          Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ

式中：Ｑ０——空載無功損耗（ｋｖａｒ）



Ｐ０——空載損耗（ｋＷ）



      ＰＫ——額定負載損耗（ｋＷ）



      ＳＮ——變壓器額定容量（ｋＶＡ）



      Ｉ０％——變壓器空載電流百分比。



      ＵＫ％——短路電壓百分比



       β ——平均負載系數



      ＫＴ——負載波動損耗系數



      ＱＫ——額定負載漏磁功率（ｋｖａｒ）



      ＫＱ——無功經濟當量（ｋＷ／ｋｖａｒ）



上式計算時各參數的選擇條件：



（１）取ＫＴ＝１.０５；



（２）對城市電網和工業企業電網的６ｋＶ～１０ｋＶ降壓變壓器取系統最小負荷時，其無功當量ＫＱ＝０．１ｋＷ／ｋｖａｒ；



（３）變壓器平均負載系數，對于農用變壓器可取β＝２０％；對于工業企業，實行三班制，可取β＝７５％；



（４）變壓器運行小時數Ｔ＝８７６０ｈ，最大負載損耗小時數：ｔ＝５５００ｈ；



（５）變壓器空載損耗Ｐ０、額定負載損耗ＰＫ、Ｉ０％、ＵＫ％，見產品資料所示。



2、變壓器損耗的特征



Ｐ０——空載損耗，主要是鐵損，包括磁滯損耗和渦流損耗；



磁滯損耗與頻率成正比；與最大磁通密度的磁滯系數的次方成正比。



渦流損耗與頻率、最大磁通密度、矽鋼片的厚度三者的積成正比。



ＰC——負載損耗，主要是負載電流通過繞組時在電阻上的損耗，一般稱銅損。其大小隨負載電流而變化，與負載電流的平方成正比；（并用標準線圈溫度換算值來表示）。



負載損耗還受變壓器溫度的影響，同時負載電流引起的漏磁通會在繞組內產生渦流損耗，并在繞組外的金屬部分產生雜散損耗。



變壓器的全損耗ΔＰ=Ｐ０+ＰC



變壓器的損耗比=ＰC /Ｐ０



變壓器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ為變壓器二次側輸出功率。 一、變損電量的計算：變壓器的損失電量有鐵損和銅損兩部分組成。鐵損與運行時間有關，銅損與負荷大小有關。因此，應分別計算損失電量。



變壓器損耗參數測試儀是我公司精心開發、研制的專門用于變壓器空載、負載參數和零序阻抗參數測量的高精度儀器。它可對各種變壓器的空載電流、空載損耗、短路損耗、阻抗電壓、諧波含量、畸變率等一系列參數可進行精密的測量。



該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式真彩色液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。
