ZSDX-8000R高壓介質損耗測試裝置(CVT+絕緣電阻)
多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施,保證了儀器安全、可靠。
儀器還具備設置接地檢測功能,確保不接地設備不允許操作啟動測試。

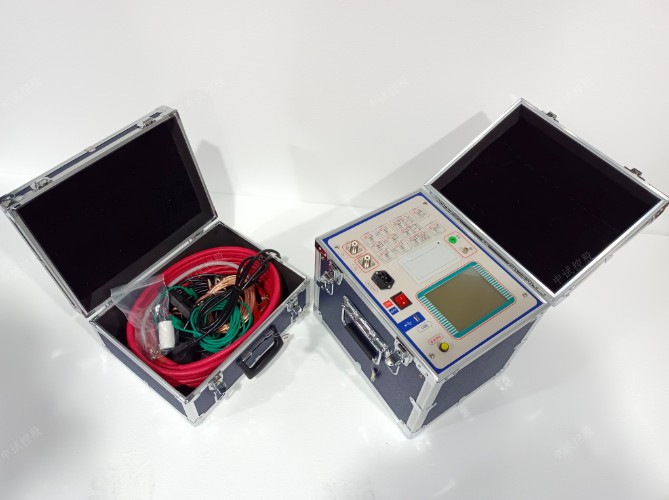

高壓介質損耗測試裝置(CVT+絕緣電阻):ZSDX-8000R 高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。
儀器為一體化結構,內置介損測試電橋,可變頻調壓電源,升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生,經變壓器升壓后
該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。
數據管理
主要技術參數
電壓互感器
清洗的步驟如下:
a.將油杯徹底拆開,依次用化學純的石油醚(餾程60~90℃)和苯清洗所有部件。
b.用丙酮對所有部件進行漂洗,然后用中性洗滌劑清洗。
c.將所有部件放在5%的磷酸三鈉的蒸餾水溶液中煮沸5分鐘,再用蒸餾水漂洗幾次。
d.把所有部件放在蒸餾水中煮沸至少1小時。
e.將所有部件放入溫度控制在105~110℃的烘箱內烘干,烘干時間不少于1小時。
f.待所有部件冷至不燙手時,組裝油杯。
面板說明
參考標準:DL/T 962-2005,DL/T 474.3-2018
用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz,采用數字陷波技術,避開了工頻電場對測試的干擾,從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
在主菜單點擊“數據管理”進入數據管理界面,點擊“數據查詢”進入數據存放菜單后,按上、下鍵移動光標至
想要查看的數據項目上,(儀器所保存的數據均是按照測量時間的先后所排列的,第000個數據即最新數據,第199個數據即最老數據。)再點擊
相應的數據,進入數據打印項目,在此菜單里面可以按上,下鍵翻頁至相應的數據序號上,可對數據進行打印操作。
點擊“U盤備份”進入數據拷貝界面后,按照提示插入U盤,數據會自動拷貝存儲到U盤,拷貝完成會提示用戶拔出U盤
參數設置
時間設置:打開儀器后直接點擊“參數設置”進入時間設置界面。進入時間菜單后,點擊想要修改的時間數據項
目上,然后再按增加、減小鍵調整相應的“時” 、“分” 、“秒” ,最后點擊保存修改時間設置,點擊取消退出設置并返回主界面。 如果接
地檢測設置“開”,儀器沒有接地或者沒有接好,液晶屏左下角會顯示“接地錯誤…”,并且,光標會閃爍,測試的菜單就進不去,以免操作人
員啟動測試,有觸電危險。因此,一般不建議用戶把接地檢測設置為“關”,默認是打開檢測的。
※ 注:
所有圖片并非實物的全部描敘,請以實際儀器界面為主,僅做參考。
所有步驟在設置不當或想再次改變的情況下,均可按取消鍵返回上一步驟,如果按取消鍵不能實現返回。則可以直接按復位鍵退到主菜單重新開
始設置。
1使用條件 -15℃∽40℃ RH<80%
2抗干擾原理 變頻法
3電 源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精 度 2%
最大電流 200mA
容 量 2000VA
5自激電源 AC 0V∽50V/15A 單 頻 50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ 47.5HZ/52.5HZ
55.0HZ/65.0HZ 57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精 度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF < Cx < 300nF
10KV Cx < 60nF
5KV Cx < 150nF
1KV Cx < 300nF
CVT測試 Cx < 300nF
9LCR測量范圍 電感L>20H(2kV) 電阻R>10KΩ(2kV)
LCR測量精度 1% 角度分辨率 0.01
10CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11絕緣電阻 直流高壓0.5-10KV 精度:±(讀數×2%+10V)
100kΩ-1000GΩ時低于5%(試驗電壓不低于500V)
100GΩ-1000GΩ時為10%(試驗電壓不低于10000V)
12外型尺寸(主機(mm) 350(L)×270(W)×270(H)
外型尺寸(附件)(mm) 350(L)×270(W)×160(H)
13存儲器大小 200 組 支持U盤數據存儲
14重量(主機) 23.45Kg
重量(附件箱) 5.25Kg
(1):正接法、電壓為2KV、一次側對二次側
(2):反接法、電壓為2KV、一次側對二次側及地
(3):反接法、電壓為2KV、二次側對一側次及地
(4):正接法、電壓為10KV、末端屏蔽法
電流互感器
(1):正接法、電壓為10KV、一次側對二次側
(2):反接法、電壓為10KV、一次側對末屏 (常用)
(3):反接法、電壓為10KV、一次側對二次側及地
高壓穿墻套管
(1):正接法、電壓為10KV、解開末屏接地、芯棒對末屏 (常用)
(2):反接法、電壓為10KV、芯棒對末屏及地
電力變壓器
(1):正接法、電壓為10KV、一次繞組對二次繞組
(2):反接法、電壓為10KV一次繞組對二次繞組及地
(3):反接法、電壓為10KV、二次繞組對一次繞組及地

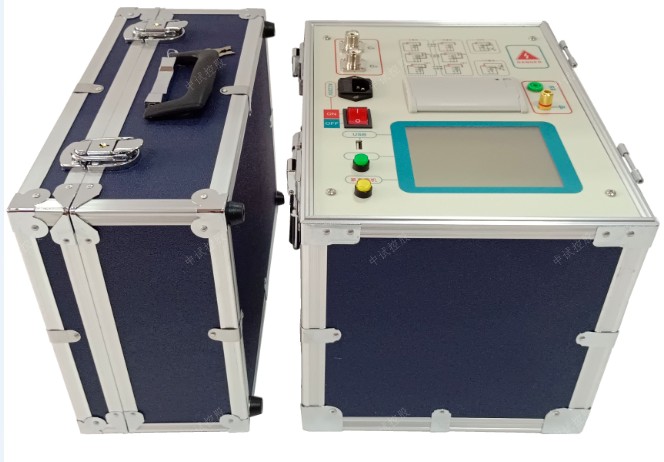

1、緊急停機按鈕及高壓指示燈
2、U盤接口
3、總電源開關
4、AC220V電源輸入插座
5、Cn標準電容輸入插座
6、Cx試品輸入插座
7、觸摸顯示屏
8、接地接線柱
9、ES自激輸出
10、打印機
11、接線圖
12、高壓輸出HV插座
13、高壓線屏蔽接地端子
GB/T 1094《電力變壓器》分為以下部分:
一一第 1部分 總則;
一一第 2 部分:液浸式變壓器的溫升;
一一第 3 部分:絕緣水平、絕緣試驗和外絕緣空氣間隙;
一一第 4 部分:電力變壓器和電抗器的雷電沖擊和操作沖擊試驗導則;
一一第 5 部分:承受短路的能力;
一一第 6 部分:電抗器;
一一第 7 部分 油浸式電力變壓器負載導則; 一一第 10 部分:聲級測定;
一一第 10.1 部分:聲級測定應用導則;
一一第 11 部分:干式變壓器;
一一第 12 部分:干式電力變壓器負載導則;
一一第 14 部分:采用高溫絕緣材料的液浸式變壓器的設計和應用;
一一第 16 部分:風力發電用變壓器;
一一第 18 部分:頻率響應測量。
本部分為 GB/T 1094 的第 3 部分。
本部分按照 GB/T 1.1一2009 給出的規則起草。
本部分代替 GB/T 1094.3-2003《電力變壓器第 3 部分:絕緣水平、絕緣試驗和外絕緣空氣間 隙》,與 GB/T 1094.3-2003 相比,主要技術變化如下:
一一對規范性引用文件進行了調整(見第 2 章, 2003 年版的第 2 章) ;
一一增加了繞組的額定電壓的定義(見第 3 章, 2003 年版的第 3 章);
一一對絕緣水平標志進行了調整〈見第 5 章,2003 年版的第 5 章);
一一對絕緣試驗順序和試驗項目進行了調整(見第 7 章,2003 年版的第 7 章);
一一對 Um=l26 kV 變壓器要求進行操作沖擊試驗(見第 7 章,2003 年版的第 7 章
感應耐壓(電壓)試驗調整為以U,為基準,并調整了局部放電測量的預加電壓、測量電壓、測量
時間和局部放電量限值(見第 11 章,2003 年版的第 12 章);
一一增補了系統標稱電壓為 750 kV 和 1 000 kV 變壓器的繞組絕緣水平和中性點絕緣水平及外絕
緣空氣間隙,并增補了相關的試驗要求(見第 7 章和第 16 章,2003 年版的第 7 章和第 16 章);
一一將繞組線端交流耐壓試驗作為單獨的試驗項目(見第 7 章和第 12 章,2003 年版的第 7 章
一一對雷電沖擊試驗和操作沖擊試驗的要求進行了調整(見第 13 章和第 14 章,2003 年版的第 13、 14、15 章h
一一對外絕緣的空氣間隙進行了調整(見第 16 章,2003 年版的第 16 章) ;
一一對附錄進行了調整,刪除了附錄“ ACSD 試驗的試驗電壓”,新增了“詢價和訂貨時需提供的有 關變壓器絕緣要求和絕緣試驗的信息”和“確定絕緣試驗、絕緣水平和絕緣間隙的基本原則”兩 個附錄(見附錄 B 和附錄 D,2003 年版的附錄 D) 。
本部分使用重新起草法修改采用 IEC 60076-3 :2013《電力變壓器第 3 部分:絕緣水平、絕緣試驗 和外絕緣空氣間隙》。
本部分與 IEC 60076-3 :2013 相比存在技術性差異,這些差異所涉及的條款巳通過在其外側頁邊空白處位置的垂直單線(|)進行了標識,附錄 A 中給出了相應技術性差異及其原因的一覽表。
