中試控股技術研究院魯工為您講解：CVT介損測量裝置（源頭大企）

ZSDX-7000高壓介質損耗測試裝置(CVT)

多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。

儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。
參考標準：DL/T 962-2005，DL/T 474.3-2018

高壓介質損耗測試裝置(CVT)：測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工
頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

主要技術參數
1使用條件 -15℃∽40℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5 自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT測試 Cx ＜ 300 nF
9外型尺寸（主機(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
10存儲器大小 200 組 支持U盤數據存儲
11重量（主機） 22.55Kg
重量（附件箱） 5.25Kg

緊急停機按鈕及高壓指示燈
功    能：在儀器測試過程中有高壓輸出時，遇緊急情況需要斷開高壓輸出，即可按下緊急停機按鈕立即從內部切斷高壓輸出；按鈕內置指示燈
作為高壓輸出指示燈。
U盤接口
功    能：可把儀器內部保存的測試數據導入并保存到U盤中。
注    意：數據傳輸過程當中嚴禁拔出U盤，只有當數據傳輸完畢后并且液晶屏上出現拔出U盤的提示后，方可拔出U盤，否則有可能燒毀U盤。
總電源開關
功    能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部
           所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線。
電源輸入插座
功    能：提供儀器工作電源。(AC 220V±10%)
接線方法：使用標準插座與市電或發電機相連接。
    注    意：電源插座內部帶有保險管保護裝置，不正常情況下可燒毀保險管保使儀器斷電，保護儀器內部。

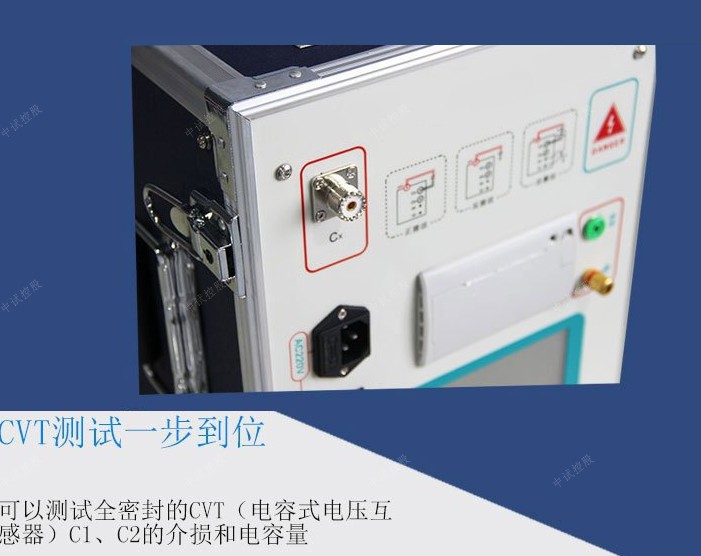

試品低壓輸入Cx插座
功    能：正接法時輸入被試品測試信號。
接線方法：插座中心連接黑色信號線芯線；金屬外殼接黑色信號線屏蔽層；正接法時芯線接被試品低壓信號端，若被試品低壓信號端有屏蔽極（
如低壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。
注    意：? 在啟動測試的過程中嚴禁拔下插頭，以防被試品電流經人體入地。
  ? 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭 連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。
  ? 測試過程中應保證插座中心測試芯線與被試品低壓端零電阻連接，否則可能引起測量結果的數據波動。
? 強干擾下拆除接線時，應在保持電纜接地狀態下斷開連接，以防感應電擊。
觸摸顯示屏
功    能：全觸摸大屏幕（120mm×90mm）中文菜顯示，每一步操作清晰明了。
注    意：液晶屏應避免長時間陽光暴曬，避免重物擠壓和利器劃傷。
接地接線柱
功    能：儀器保護接地。
注    意：儀器內部自帶接地保護裝置，測試中應當保證可靠接入地網。否則儀器將自動產生保護鎖死所有測試選項。
ES自激輸出
    功    能：自激輸出，儀器內部為自激輸出變壓器的一端（變壓器另一端已接地），自激法測試CVT介損時連接到CVT的自激線圈（da）上，
dn接地，為CVT提供測量所需高壓電源。
注    意： 因低壓輸出電流大，應采用儀器專用連接線連接到CVT二次繞組并使其接觸良好，選擇正、反接法測量時，此輸出關閉。
打印機
功    能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。
注    意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先扳起打印機旁邊角，打開打印機蓋板
，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，最后合上打印機蓋板。

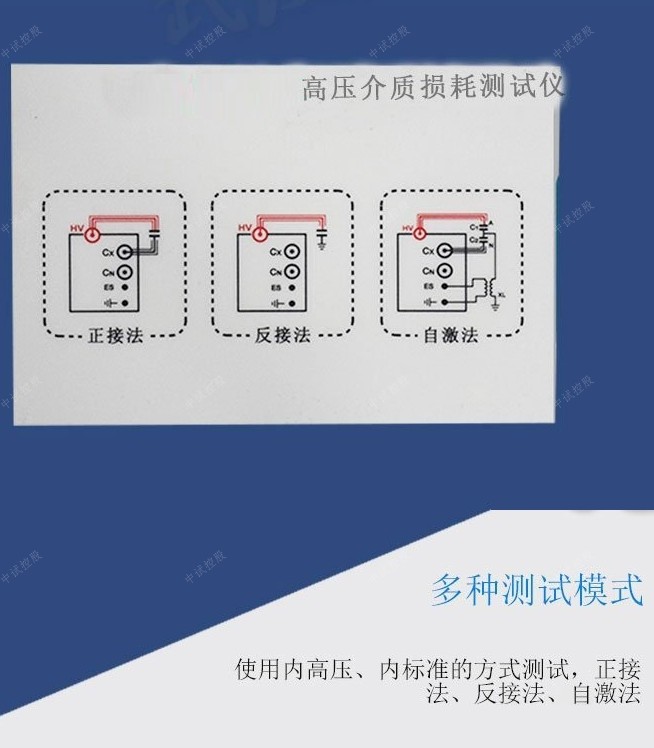

功    能：描敘測試接線方式的示意圖。
注    意： 要注意接線方式和操作對應的功能，否則容易損壞儀器。
高壓輸出HV插座
功    能：儀器變頻高壓輸出；檢測反接線試品電流；內部標準電容器的高壓端。
接線方法：插座中心連接紅色高壓線芯線；金屬外殼連接紅色高壓線屏蔽層；正接法時芯線和屏蔽層都可以作加壓線對被試品高壓端加壓；反接
法時只能用芯線對被試品高壓端加壓，若試品高壓端有屏蔽極（如高壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。
 注    意：? 在啟動測試的過程中此插座帶有高壓有觸電危險，絕對禁止觸碰高壓插座及與之相連的相關設備。
 ? 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起
誤差。
? 測試過程中應保證插座中心紅色高壓線芯線與被試品高            壓端零電阻連接，否則可能引起測量結果的數據波動。
高壓線屏蔽接地端子
安裝位置
功    能：儀器測試時高壓線抗干擾接地。
注    意： 接地線不要靠近高壓接頭，否則會引起高壓放電，出現升壓失敗。測試時請不要關閉接地保護功能，儀器的接地必須可靠。

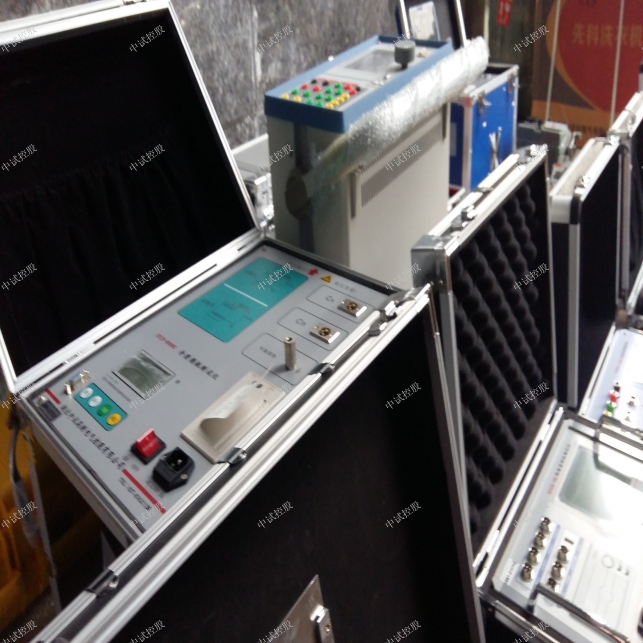

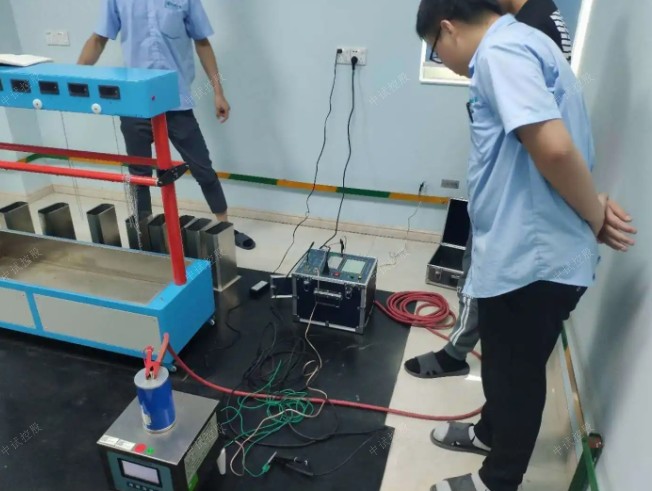

ZSDX-7000高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。

介質損耗因數偏大的原因及處理方法：
1瓷套表面受潮。瓷套表面電阻的大小直接影響tanδ的準確度，因為表面電阻與體積電阻并聯在一起，當電橋采用反接法測量時，會使tanδ值偏大。
解決方法是：
1）用電吹風、遠紅外等烘燥表面，或在日光下暴曬。
2）用揮發性強的液體清潔。
3）用憎水性涂料涂于瓷套表面。
2）電場干擾。干擾電流Id在被試品電流Ix的右側，使tanδ測量結果大于實際值，此時應采用試驗電源移相法測量tanδ或使用帶抗干擾功能的介損儀。

3）被試品Cx接地回路接觸不良。當被試品Cx接地回路接觸不良時，會使tanδ值偏大，此時應改善被試品接地回路接觸情況。

每一油系統應注意在負溫時的油特性，如主體內油在負溫時油的粘度大，流動性差，散熱性差。有載分接開關切換開關室內油在負溫時會影響切換過程加長，使過渡電阻溫升增加。



對超高壓油浸式變壓器的主體內油系統而言，還應注意油流帶電現象，要防止油流帶電過渡到油流放電現象。要控制油的電阻率、各部分油速、釋放油中電荷的空間。測量變壓器直流電阻測試儀的方法及存在的問題

目前測量直流電阻的方法有電橋法和電壓降法兩種。電橋法是用單臂電橋或雙臂電橋進行測量，這種方法可以直接讀取數據，準確度較高，電壓降法是對每相繞組進行直流電阻的測量，然后利用測量數據，計算得出線圈的直流電阻。在不具備電橋的地方，一般采用這種測量方法。這種方法的主要缺點是需要較長的時間才能測到準確值。



由于變壓器鐵心的磁導率很高，需要幾十分鐘甚至更長時間，才能測出直流電阻的準確值。這無疑不符合當今快節奏、高效率的工作方式。



用電壓降法測量直流電阻需要很長的時間才能獲得準確值，主要由于線圈中通入的電流在變化過程中，在高導磁率的鐵心中產生磁通，致使L增大。若使磁通減少，也就降低了L值，則電流變化的時間便減小。在變壓器的三相繞組同時加電壓，同時測量每相的直流電阻，可以達到此目的。三相繞組同時加電壓時，在每相繞組中通入的電流從零開始增加，由右手螺旋定則可知，三相電流在每個鐵心柱中產生的磁通方向不同，它們的作用相互抵消，結果是使鐵心中的合成磁通近似為零。這使電感值L大為減小，因此時間常數τ也就降為最低，測試時電流變化的過渡過程大為縮短，短時間內便能獲得穩定的電流值，進而求出繞組的直流電阻值。



三相繞組同時加電壓測量變壓器的直流電阻，是根據楞次定律，使各相電流所產生的磁通在鐵心中相互抵消，合成磁通為零，從而減小電感L值，使電路的時間常數減小，即減少了測量直流電阻的時間，提高了工作效率。在測量時，還應考慮繞組電阻的大小受溫度影響的因素和直流電阻的不平衡率等問題。在許多電磁設備中常常有大塊的金屬存在（如發電機和變壓器中的鐵芯），當這些金屬塊處在變化的磁場中或相對于磁場運動時，在它們的內部也會產生感應電流。例如，在圖1的圓柱形的鐵芯上繞有線圈，當線圈中通以交變電流時，鐵芯就處在交變磁場中。鐵芯可看作是由一系列半徑逐漸變化的圓柱狀薄殼組成，每層薄殼自成一個閉合回路。在交變磁場中，通過這些薄殼的磁通量都在不斷地變化，所以沿著一層層的殼壁產生了感應電流。

從鐵芯的上端俯視，電流的流線呈閉合的渦旋狀，因而這種感應電流叫做渦電流，簡稱為渦流。由于大塊金屬的電阻很小，因此渦流可達到很大的強度。 強大的渦流在金屬內流動時會釋放出大量的焦耳熱，工業上就利用這種熱效應制成高頻感應電爐來冶煉金屬。渦流所產生的熱在某些問題中非常有害。在電機和變壓器中，為了增大磁感應強度，都采用了鐵芯，當電機或變壓器的線圈中通過交變電流時，鐵芯中將產生很大的渦流，不僅損耗了大量的能量（鐵芯的又叫做渦損），甚至還可能燒毀這些設備。

為了減小渦流及其損失，通常采用疊合起來的硅鋼片代替整塊鐵芯，并使硅鋼片平面與磁感應線平行。我們以變壓器的鐵芯為例來說明。圖2a所示為變壓器，圖2b為它中間的矩形鐵芯，鐵芯的兩邊繞有多匝的原線圈（或稱初級繞組）A1和副線圈（或稱次級繞組）A2，電流通過線圈所產生的磁感應線主要集中在鐵芯中。磁通量的變化除了在原、副線圈內產生感應電動勢之外，也將在鐵芯的每個橫截面（例如 截面）內產生循環的渦電流。

若鐵芯是整塊的，如圖2c所示，對于渦流來說電阻很小，因渦流而損耗的焦耳熱就很大；若鐵芯用硅鋼片制作，并且硅鋼片平面與磁感應線平行，如圖2d，一方面由于硅鋼片本身的電阻率較大，另一方面各片之間涂有絕緣漆或附有天然的絕緣氧化層，把渦流限制在各薄片內，使渦流大為減小，從而減少了電能的損耗。

1 所需設備、人員

設備：兆歐表 5000V一塊；直流電阻測試儀一臺；串聯諧振及操作臺一臺；介質損失測試儀一臺；泄漏測試儀一臺；試驗負責人及操作人員共4名；

2. 試驗目的及方法

2.1 測量變壓器絕緣電阻：

試驗目的：通過絕緣電阻試驗，能發現變壓器部分影響絕緣的異物、絕緣局部或整體受潮和臟污、絕緣擊穿和嚴重熱老化等缺陷。

試驗方法：使用5000V兆歐表測量變壓器絕緣時應記錄環境溫度和濕度，并記錄變壓器頂層油溫平均值作為繞組絕緣溫度。

①測量變壓器繞組絕緣電阻時，首先要斷開被試品的電源，拆除或斷開對外的一切連線，并將其接地放電。此項操作應利用絕緣工具（如絕緣棒、絕緣鉗等）進行，不得用手直接接觸放電導線。用干燥清潔柔軟的布擦去被試品表面的污垢后，在將被試繞組各引線短路，非被試繞組短路接地。絕緣兆歐表上的接線端子“E”接被試品的接地端，“L”接被試繞組。

測量變壓器絕緣電阻時首先要把兆歐表的旋鈕旋轉到5000V的檔位上，按下兆歐表的紅色旋鈕開關向右旋轉鎖定開關，這時表針指向“∞”大時，用絕緣工具將兆歐表的高壓端的紅色表筆立即接至被試品上，待指針穩定后（60s）讀取絕緣電阻值。

測量吸收比和極化指數時，按下兆歐表的紅色按鈕開關向右旋轉鎖定按鈕，待指針指“∞”時，用絕緣工具將兆歐表的高壓端的表筆立即接至被試繞組端。

讀取絕緣電阻值，測得吸收比測量60s和15s時測得絕緣電阻的比值，K=R60/R15一般不小于1.3，斷開兆歐表的高壓端表筆在被試繞組的連接處，然后再將兆歐表停止。斷開兆歐表后對被試繞組接地充分放電。
