中試控股技術研究院魯工為您講解：介損電橋LCR (電容、電阻、電感)測量儀（源頭大企）

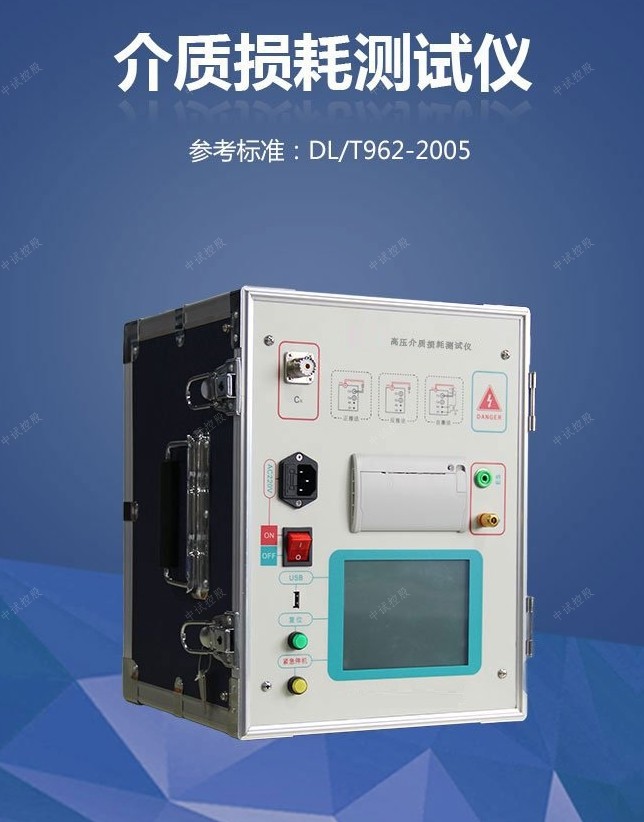

ZSDX-7000高壓介質損耗測試裝置(CVT)

多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。

儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。
參考標準：DL/T 962-2005，DL/T 474.3-2018

高壓介質損耗測試裝置(CVT)：測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工
頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

參考接線
1、正接（具體請參閱相關規程）
(1)、內高壓—內標準—正接法（常規接線）
2、反接法
(1)、內高壓—內標準—反接法（常規接線）
3、CVT測試
(1)、CVT分別測試（普通測試）
(2)、不拆高壓引線測試CVT電容值和介損測量模式：CVT自激法。電壓≤2kV
(3)、反接屏蔽法測量CVT上端C0的電容值和介損測量模式：反接法。電壓≤2kV
?正接法
   1.HV用紅色高壓線連試品高壓
   2.Cx用黑色測試線連試品低壓
   3.黑色測試線的屏蔽層連試品E
?反接法
   1.試品高壓接地
   2. HV用紅色高壓線連試品低壓
   3.紅色高壓線的屏蔽層連試品E
   4.Cx懸空
   5.桶體已為高壓注意絕緣
注  意：
 ? 所有附帶儀器主機的接線原理圖，連線主機細線為電纜屏蔽層，粗線為電纜芯線。
 ? 請使用出廠時配套的測試電纜。儀器測量電纜通用，但本儀器屬于高精密測量儀器，測量時請盡量使用儀器出廠時附帶的測試電纜，否則的話
可能因電纜自身的屬性差異而影響測量結果的精度。
 ? 具體每個接線插座和端子使用何種電纜連接請參考 “面板說明”。

主要技術參數
1使用條件 -15℃∽40℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5 自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT測試 Cx ＜ 300 nF
9外型尺寸（主機(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）

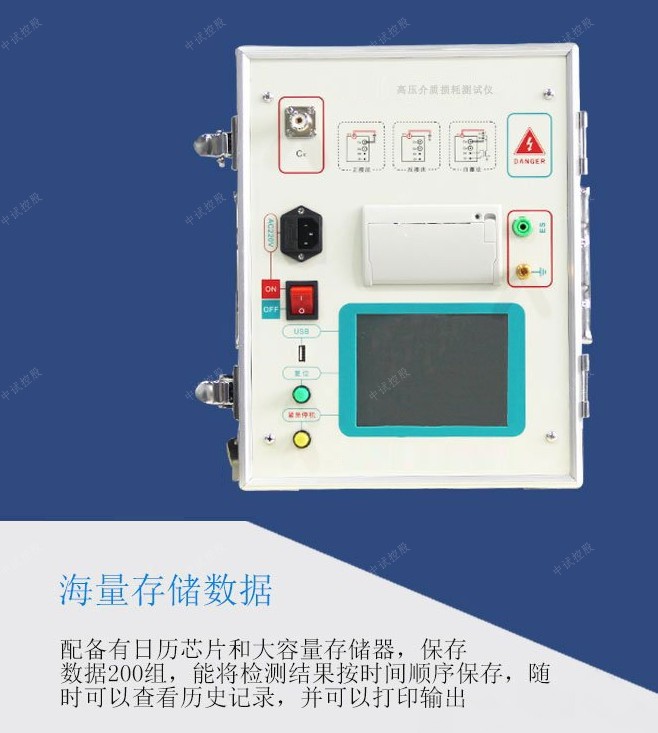

10存儲器大小 200 組 支持U盤數據存儲
11重量（主機） 22.55Kg
重量（附件箱） 5.25Kg

數據管理
在主菜單點擊“數據管理”進入數據管理界面，點擊“數據查詢”進入數據存放菜單后，按上、下鍵移動光標至想要
查看的數據項目上，（儀器所保存的數據均是按照測量時間的先后所排列的，第000個數據即最新數據，第199個數據即最老數據。）再點擊相應
的數據，進入數據打印項目，在此菜單里面可以按上，下鍵翻頁至相應的數據序號上，可對數據進行打印操作。
點擊“U盤備份”進入數據拷貝界面后，按照提示插入U盤，數據會自動拷貝存儲到U盤，拷貝完成會提示用戶拔出U盤
參數設置
時間設置：打開儀器后直接點擊“參數設置”進入時間設置界面。進入時間菜單后，點擊想要修改的時間數據項
目上，然后再按增加、減小鍵調整相應的“時” 、“分” 、“秒” ，最后點擊保存修改時間設置，點擊取消退出設置并返回主界面。 如果接
地檢測設置“開”，儀器沒有接地或者沒有接好，液晶屏左下角會顯示“接地錯誤…”，并且，光標會閃爍，測試的菜單就進不去，以免操作人
員啟動測試，有觸電危險。因此，一般不建議用戶把接地檢測設置為“關”，默認是打開檢測的。
所有圖片并非實物的全部描敘，請以實際儀器界面為主，僅做參考。
所有步驟在設置不當或想再次改變的情況下，均可按取消鍵返回上一步驟，如果按取消鍵不能實現返回。則可以直接按復位鍵退到主菜單重新開
始設置。

ZSDX-7000高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。

介質損耗因數偏大的原因及處理方法：
1瓷套表面受潮。瓷套表面電阻的大小直接影響tanδ的準確度，因為表面電阻與體積電阻并聯在一起，當電橋采用反接法測量時，會使tanδ值偏大。
解決方法是：
1）用電吹風、遠紅外等烘燥表面，或在日光下暴曬。
2）用揮發性強的液體清潔。
3）用憎水性涂料涂于瓷套表面。
2）電場干擾。干擾電流Id在被試品電流Ix的右側，使tanδ測量結果大于實際值，此時應采用試驗電源移相法測量tanδ或使用帶抗干擾功能的介損儀。

3）被試品Cx接地回路接觸不良。當被試品Cx接地回路接觸不良時，會使tanδ值偏大，此時應改善被試品接地回路接觸情況。

(1)加強對變壓器在制造、出廠試驗、運輸和安裝過程的監督，特別要防止因雜質混入油中而帶入主變壓器內，導致變壓器投運后短時間內出現變壓器油介質損耗快速上升的現象。通過對大型變壓器安裝過程中的油務監督，在一定程度上可以減小因新油油質不良而引起變壓器故障。

(2)由于變壓器油在運行中可使溫度達到60℃～80℃，變壓器油在與空氣或潮氣接觸時，在作為金屬催化劑的變壓器鐵心和銅線的作用下，會加速氧化。油品在使用中，抗氧化劑會不斷消耗，補加T501抗氧化劑可以延緩油品老化。

(3)變壓器在運行過程中，對呼吸器中失效的干燥劑要及時更換，以避免油氧化變質。同時，要嚴格按預試規程對變壓器油進行試驗，當發現某項指 標不合格時應及時采取處理措施。

4變壓器油介質損耗增大的處理方法

解決變壓器油介損超標采用的方法有兩種：一 種是更換不合格油，重新注入經電氣試驗和化學分析各項指標均合格的油;另一種是對超標油進行再 生處理。

(1)更換不合格油。更換不合格油可縮短系統停電時間，只需放凈變壓器內舊油，用合格油對變壓器進行沖洗，再對變壓器進行真空注油。這種處理較適用于機組不容許長時間停電；機組運行了較長時間，油酸值較高，油呈深黃或褐色，出現游離水或油混濁現象，并全面降解的情況。但簡單的換油 不如濾油對變壓器的“沖洗”徹底 ，而且換油耗費大，不利于節能和環保，對超標油不宜首選換油處理。

(2)再生處理。再生處理是指物理一化學或化 學方法除去油中的有害物質，恢復或改善油的理化指標。再生處理的常用方法有：吸附劑法和硫酸一白土法。吸附劑法適合于處理劣化程度較輕的油;硫酸一白土法適合于處理劣化程度較重的油。吸附劑法又可以分為接觸法和滲濾法，接觸法系采用粉狀吸附劑(如白土、801吸附劑等)和油在攪拌接觸方式下再生;而滲濾法即強迫油通過裝有顆粒狀吸 附劑(如硅膠、顆粒白土和活化氧化鋁等)的凈化器，進行滲濾再生處理。對于劣化較嚴重的變壓器油，可采用硫酸一白土法進行再生處理。硫酸處理能除去油中多種老化產物，白土處理能消除酸處理后殘留 在油中的不良物。在實際生產和運行中，常遇到油經真空、過濾和凈化處理后，油的含水量很小，而油的介質損耗因數 值較高的情況，這是因為油的介質損耗因數不僅與含水量有關，還與許多因數有關。從上述的分析中可以發現，大多數變壓器油介質損耗因數增大的原因是油中可溶性極性物質(如溶膠等)增加所致。對于 溶膠粒子，其直徑在 10-gm～10-Tm之間，能通過濾紙，所以經二級真空濾油機處理其介質損耗因數不能達 到目的，因此處理由這種原因引起的油介質損耗因數增大問題，通‘常采用滲濾法再生處理可以得到良好的效果。

為了讓變壓器油達到正常性能，以保證設備的安全穩定運行。當發現變壓器油介質損耗因數增大時，應具體分析油品劣化的程度及引起介損增大的原因，并采取采取相應的措施進行處理。

油介質損耗測試儀 依據 GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。 用于絕緣油等液體絕緣介質的介質損耗因數的測量。一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕 5.7寸TFT純彩液晶觸控顯示器，全中文菜單，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。
