中試控股技術研究院魯工為您講解：介質損耗因數(tanδ)LCR測量裝置（源頭大企）

ZSDX-7000高壓介質損耗測試裝置(CVT)

多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。

儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。
參考標準：DL/T 962-2005，DL/T 474.3-2018

高壓介質損耗測試裝置(CVT)：測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工
頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

主要技術參數
1使用條件 -15℃∽40℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5 自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT測試 Cx ＜ 300 nF

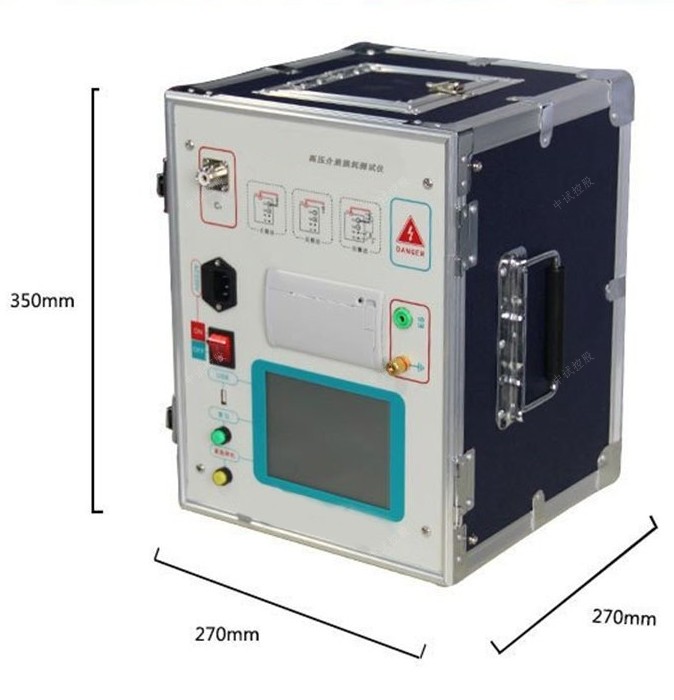

9外型尺寸（主機(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
10存儲器大小 200 組 支持U盤數據存儲
11重量（主機） 22.55Kg
重量（附件箱） 5.25Kg

CVT測試
※ CVT分別測試：單獨測試C1或C2。

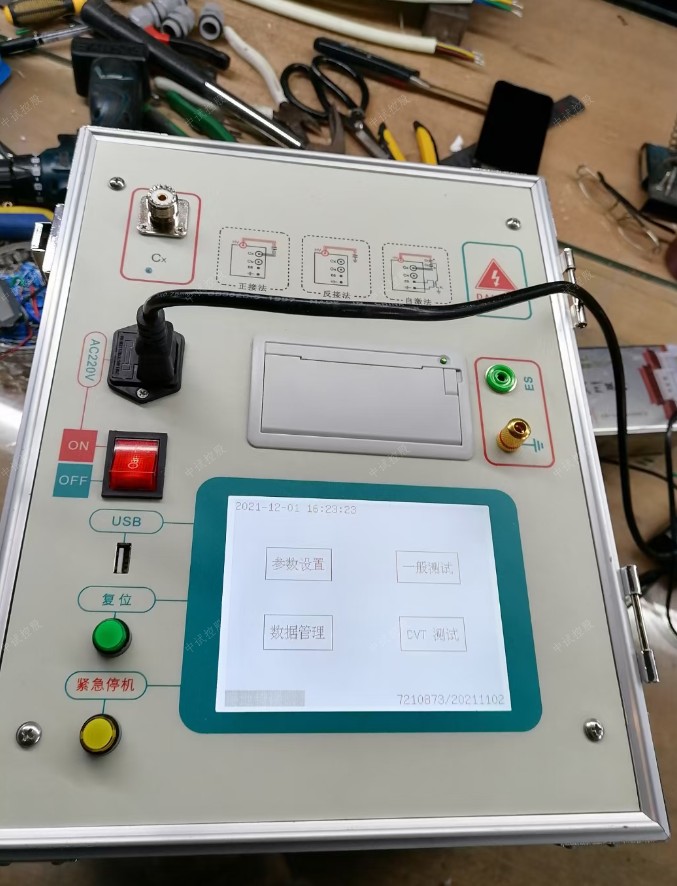

首先根據相應的接線提示接好儀器外部的連線，然后點擊主界面“CVT測試”選項，進入下一級CVT測試菜單（如圖5—5）。然后可以點擊“參數
設置”進去設置菜單選擇“CVT分別測試”進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇
”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。
相關參數設置好了后長按“啟動測試”單，進入測試菜單。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保
持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果
。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。
CVT分別測試注意 : <HV紅色高壓線>外屏蔽應懸空，不允許放置地上使用，盡量減小HV線與地之間的分布阻容參數，否則其對地附加介損會引起
誤差。注意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。

ZSDX-7000高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。

介質損耗因數偏大的原因及處理方法：
1瓷套表面受潮。瓷套表面電阻的大小直接影響tanδ的準確度，因為表面電阻與體積電阻并聯在一起，當電橋采用反接法測量時，會使tanδ值偏大。
解決方法是：
1）用電吹風、遠紅外等烘燥表面，或在日光下暴曬。
2）用揮發性強的液體清潔。
3）用憎水性涂料涂于瓷套表面。
2）電場干擾。干擾電流Id在被試品電流Ix的右側，使tanδ測量結果大于實際值，此時應采用試驗電源移相法測量tanδ或使用帶抗干擾功能的介損儀。

3）被試品Cx接地回路接觸不良。當被試品Cx接地回路接觸不良時，會使tanδ值偏大，此時應改善被試品接地回路接觸情況。

耐壓試驗，又稱電氣強度試驗或介電強度試驗，是證明設計、選材和制造工藝的合理性，也是考核變壓器安全性能的非常重要的試驗項目之一，特別對考核主絕緣的局部缺陷。如繞組主絕緣受潮、開裂、繞組松動、絕緣表面污染等，具有決定性作用。下面通意達小編為大家具體介紹變壓器耐壓試驗的方法和注意事項。

一、變壓器耐壓試驗三種常用試驗方法

1、外施耐壓試驗

外施耐壓試驗是對被試變壓器加一分鐘的工頻高壓的試驗，也曾稱工頻耐壓試驗。它是考核不同側繞組間和繞組對地間的絕緣性能，也就是考核變壓器主絕緣的水平，所以只適用于全絕緣變壓器。因此，試驗時被試變壓器的不同側繞組各自連在一起，一側繞組施加電壓，另一側繞組接地。外施耐壓試驗時，在電源電壓較低時合閘；試驗電源電壓達到試驗電壓的40%以下時，升壓速度是任意的；在40%以上時，應以每秒3%速度均勻上升；達到規定電壓和持續時間后，應在5s內將電壓迅速而均勻地降到試驗電壓的25%以下，才能切斷電源。

2、感應耐壓試驗

全絕緣變壓器的感應耐壓試驗是高壓繞組開路，向低壓上施加100~250Hz的兩倍額定電壓的耐壓試驗。由于頻率增高，鐵心在不飽和時能保證兩倍感應電壓，從而試驗了繞組匝間、層間和相間的絕緣性能，即考核了變壓器的縱絕緣水平。

對于分級絕緣的變壓器，把中性點電壓抬高（支撐起來），就可以考核主絕緣水平了。這樣，感應耐壓試驗既進行了縱絕緣的試驗，又補救了該種變壓器不能做外施耐壓試驗的不足，也同時等效地做了外施耐壓試驗。分級絕緣的感想變壓器聽感應耐壓試驗，常采用分相感應試驗方法。將非試的兩相線端并聯接地，把中性點抬高到電壓的1/3左右，從而使試驗相線端達到外施耐壓試驗的要求，而該相繞組的感應電壓又達到了感應試驗的要求。

如果這樣做不能符合試驗要求，可以調節位置，甚至可以用另一臺變壓器作支撐變壓器來支撐中性點。新標準中要求感應試驗時要測局部放電量、起始與熄滅局部放電電壓。

3、沖擊電壓試驗

沖擊電壓試驗分雷電沖擊試驗（包括全波沖擊試驗和截波沖擊試驗）和操作波沖擊試驗。在新編制的IEC76-3標準中，對小于Um≤40.5kV變壓器，全波沖擊試驗和截波和操作波沖擊試驗均是例行試驗。對Um≥72.5kV變壓器，全波沖擊試驗是例行試驗，截波沖擊試驗是型式試驗，對Um≥252kV變壓器，全波、截波和操作波沖擊試驗均是例行試驗。全波與截波沖擊試驗是交替進行，一般是負極性，先做一次全波沖擊、做兩次截波沖擊、再做兩次全波沖擊。因此，需要一個截斷裝置。
