中試控股技術研究院魯工為您講解：倍頻電源試驗裝置

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置

觸摸方式調節電壓可實現本裝置的多倍頻試驗電壓輸出
步長可以實時調節，任意選擇1V、2V、5V、10V

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

多倍頻感應耐壓試驗裝置的作用：是完成變壓器和35-220kV電磁式電壓互感器的感應耐壓試驗！用來考核變壓器、互感器的主、縱向絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗。
什么是感應耐壓測試儀？
感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍低額定頻率；要求在該電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象；要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明顯的變化。根據國家試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍工作相電壓考慮。

眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不可允許的程度。變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。
ZSDF多倍頻電源試驗裝置輸出即為正弦波，波形失真度小,波形畸變率 ＜3％。不同于其他類型的變頻電源裝置，脈寬調制型變頻電源輸出為方波，輸出經過波形整形而成的正弦波。多倍頻電源試驗裝置體積小，波形好，裝配方便，操作簡便。

多倍頻電源試驗裝置的核心組件——變頻電源柜采用高性能微處理器控制，全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面友好等優點。多倍頻電源試驗裝置雖安裝操作簡便，但誤操作仍會引起意外事故。因此在使用前請務必仔細閱讀本使用說明，以免對被試品及試驗裝置造成不必要的損壞。
電壓互感器（PT）是電力系統中的關鍵設備，絕緣缺陷，如匝、層間短路，支架放電和鐵芯穿芯螺絲懸浮放電等現象會嚴重影響設備的正常運行,甚至會發生十分危險的爆炸現象。對PT進行感應耐壓試驗可以幫助工作人員及時發現問題，避免造成更嚴重的后果。

中試高測生產的ZSDF-10型多倍頻感應耐壓試驗裝置采用微機控制，運用數字波形合成技術及現代電力電子技術設計制造，比傳統的三倍頻發生器工作效率高，輸出電壓穩定，測量精度高，重復性好。
變壓器和互感器的感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
ZSDF-10多倍頻感應耐壓試驗裝置是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。

ZSDBF-10KVA 多倍頻感應耐壓試驗裝置技術指標

工作條件：     環境溫度：-10℃～50℃     相對濕度：30%～90%

供電電源：       三相AC380V±10%或AC220±10%    50 Hz±5 Hz

                如用AC220V供電，功率減半

輸出頻率：      固定頻率：50Hz、75Hz、100Hz、150Hz、200Hz

可調頻率：30Hz～200Hz   調節細度0.1 Hz

輸出電壓：      30～350V正弦波

輸出功率：      10KW

最大輸出電壓：  400V

最大輸出電流：  25A

電壓最小分辨率：0.01V

電流最小分辨率：0.001A

電壓電流精度：  ±1%

外形尺寸（mm）： 440（長）×350（寬）×340（高）

中試控股儀器重量：      約27kg

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置技術指標

工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%

供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz

                          如用AC220供電，功率減半

輸出頻率                  30Hz～200Hz   調節細度0.1 Hz

輸出電壓                  0～400V正弦波

輸出功率                  15KW

最大輸出電壓              400V

最大輸出電流              35A

電壓最小分辨率            0.01V

電流最小分辨率            0.001A

電壓電流精度              ±1%

外形尺寸（mm）            570（長）×400（寬）×350（高）

中試控股儀器重量                  約44kg

ZSDF-20KVA多倍頻感應耐壓試驗裝置（含分壓器）技術指標

工作條件     環境溫度：-10℃～50℃

相對濕度：30%～90%

供電電源     三相AC380V±10%

或AC220±10%

50 Hz±5 Hz

如用AC220供電，功率減半

輸出頻率     50/75/100/150/200 Hz

輸出電壓     30~360V正弦波

輸出功率     20KW

最大輸出電壓    360V

最大輸出電流    50A

電壓最小分辨率 0.01V

電流最小分辨率 0.001A

電壓電流精度    ±1%

外形尺寸     520mm×395mm×370mm

儀器重量     約47kg

中間變壓器參數

1、額定容量：10KVA；

2、低壓輸入電壓：0-220V；

3、高壓輸出電壓：500/1000V；

4、此配置是做變壓器感應耐壓試驗用的（中間變壓器）。

多倍頻感應耐壓試驗裝置儀器成套性

1、中試控股測試儀主機  1    臺

2、200kV分壓器      1    臺

3、AC220V電源輸入線  1    根

4、AC380V電源輸入線  1    根

5、分壓器連接線     1    根

6、輸出線   1    根

7、接地線        2    根

8、高壓線(含鱷魚夾)      1    根

9、熱敏打印紙   2    卷

、

多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

隨著國民經濟的快速發展，原供電系統的10KV供電電壓等級已無法滿足越來越大的電力負荷的需求。為適應這種情況，35KV、110KV、220KV供電等級的電力變壓器已在包鋼得到了廣泛的應用。
由于35KV以上的電力變壓器的絕緣材料及處理工藝的復雜要求，全部做成分級絕緣變壓器。也就是人們常說的半絕緣變壓器。也就是說，變壓器高壓繞組的絕緣不是同一水平，繞組端部絕緣較高，中點絕緣相對較低。這就對變壓器的試驗也提出了更高的要求。傳統的外施耐壓在這里已不再適用，必須采用感應耐壓的方法。

感應耐壓的方法是通過被試變壓器本身，通過在變壓器低壓繞組上施加電壓，使得在變壓器高壓繞組上感應出較高的試驗電壓來實現的。

在正常的條件下，感應出試驗所需的電壓，需要的勵磁電流相應的加大，又因為變壓器的鐵芯存在飽和現象，勢必會導致勵磁電流急劇增加，而電壓增加卻不一定能滿足要求。并且還需要大容量超高壓的試驗設備，所以現有試驗設備的能力不能完成。因此，一般采用倍頻感應的方法進行耐壓試驗。提高頻率從而提高變壓器鐵芯的飽和點，使得在工頻條件下無法實現的耐壓試驗得以實現。

傳統的倍頻試驗都是指三倍頻試驗，實現方法是將變壓器接成開口三角形，獲得三倍頻150hz的電壓。

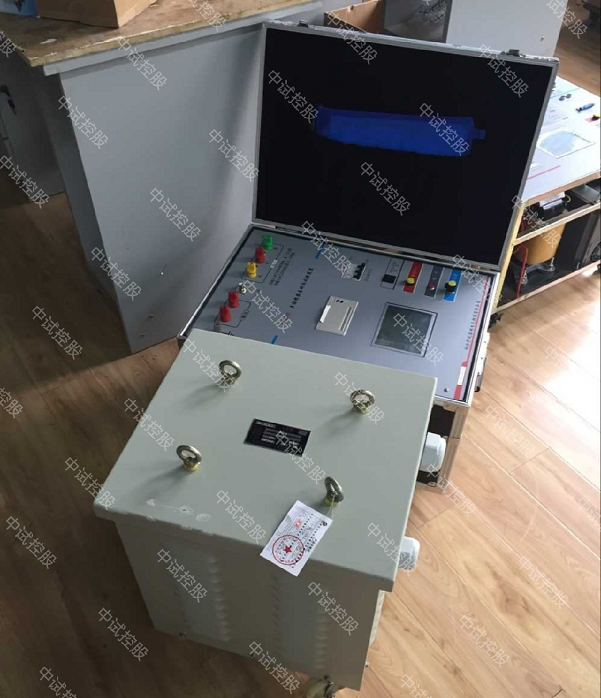

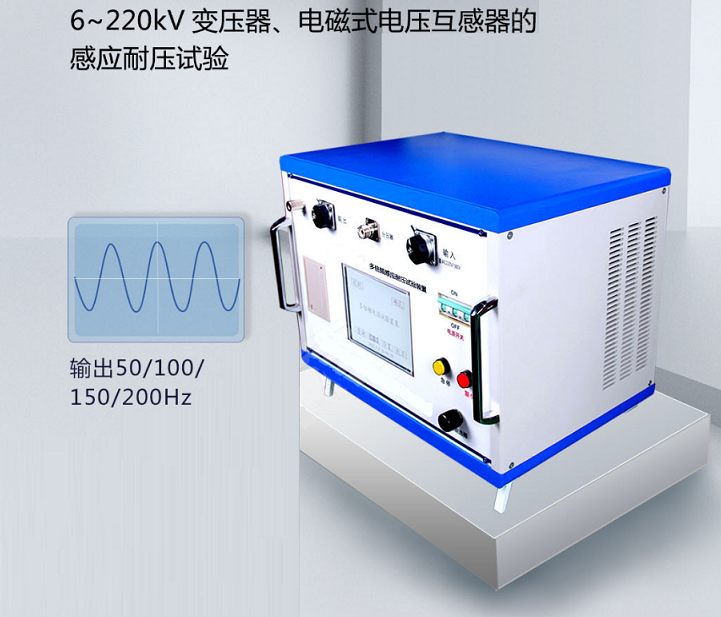

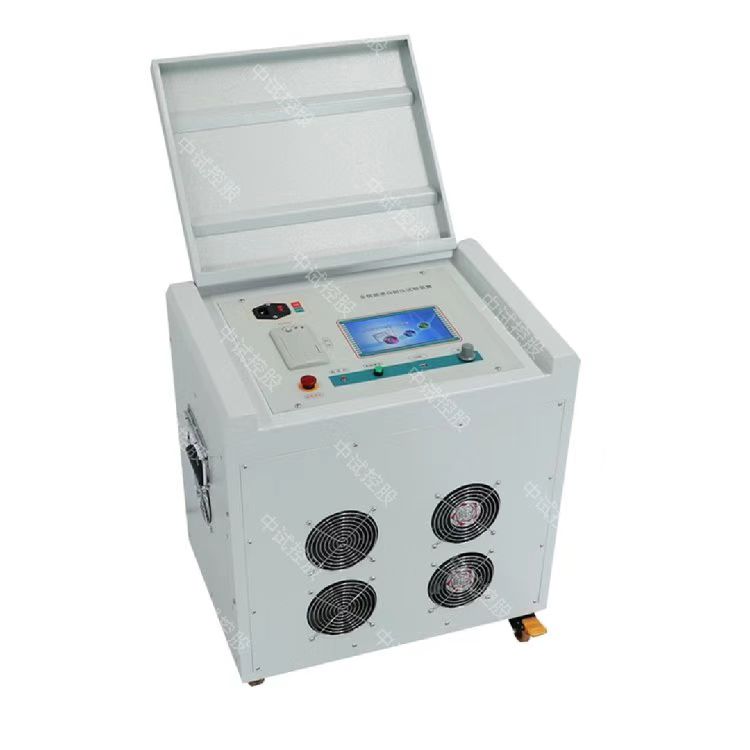

全新ZSDBF多倍頻電源，采用電力電子技術、高效輸出50、100、150、200Hz正弦波信號，用于電壓互感器、變壓器的感應耐壓試驗。自動化、避免容升效應，不損壞設備、體積小、重量輕。



中試控股：全面解析多倍頻電源試驗裝置

一、多倍頻特點及性能介紹

1.1多倍頻概述

       多倍頻（又稱：多倍頻感應耐壓裝置、多倍頻電源裝置、多倍頻耐壓試驗裝置等）。

       多倍頻常規型號：

       7.5kVA多倍頻電源試驗裝置

      10kVA多倍頻電源試驗裝置

      15kVA多倍頻電源試驗裝置

        電壓互感器（PT）是電力系統中的關鍵設備，感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。PT繞組的匝間、層間、段間及相間的縱絕緣感應耐壓試驗，則是PT絕緣試驗中的重要項目，縱絕緣試驗需通過變頻電源裝置施加試驗電壓，進行耐壓試驗。對PT進行感應耐壓試驗可幫助工作人員及時發現問題，避免造成嚴重后果。

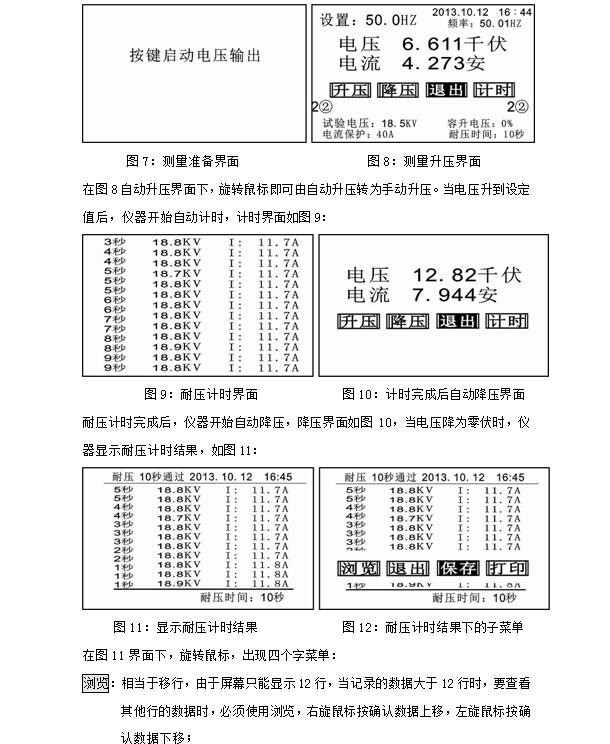

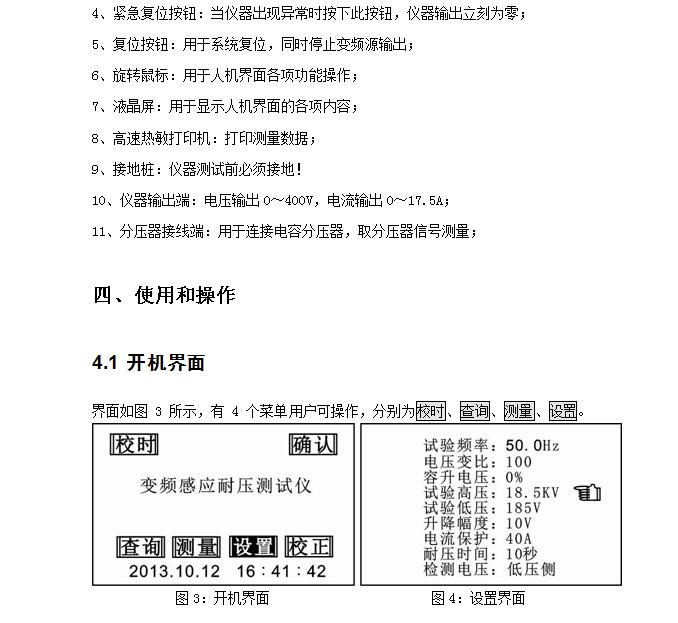

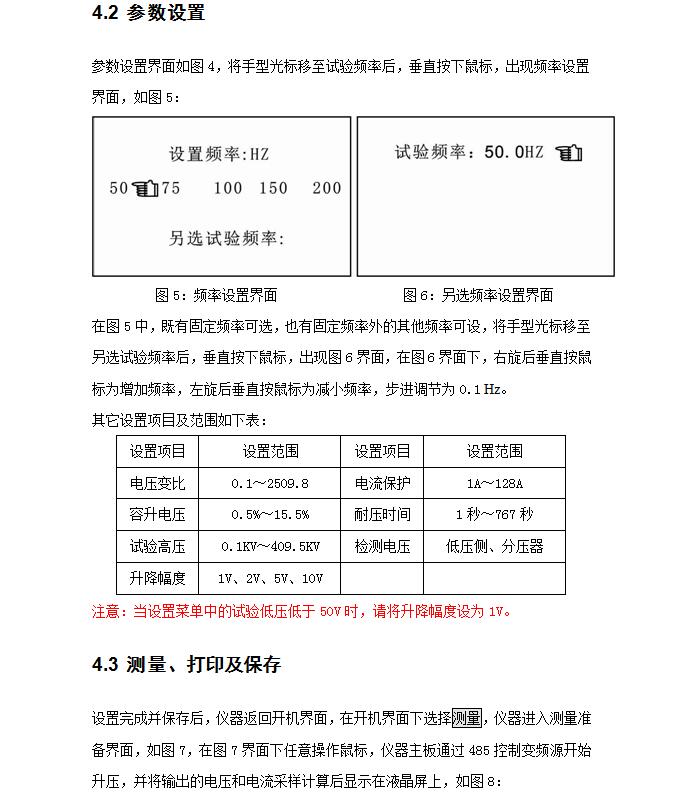

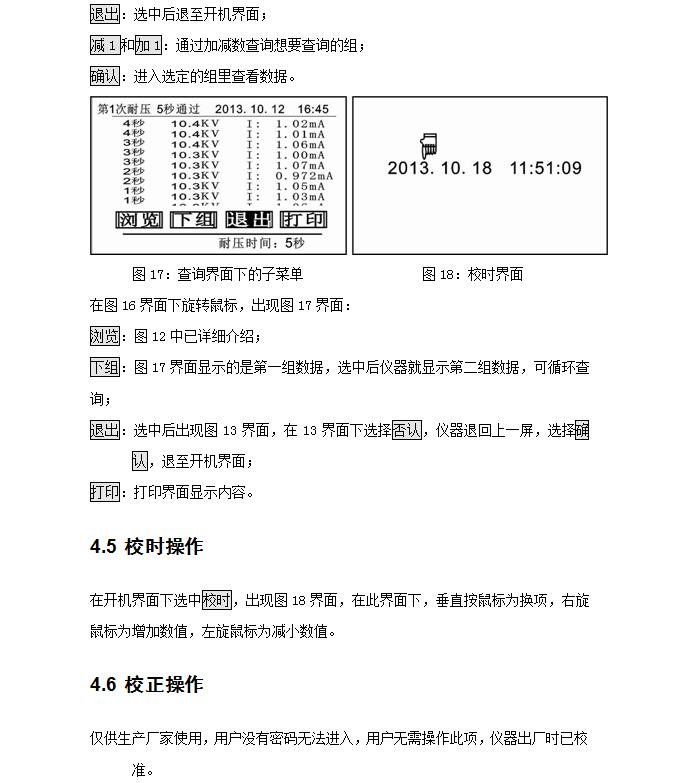

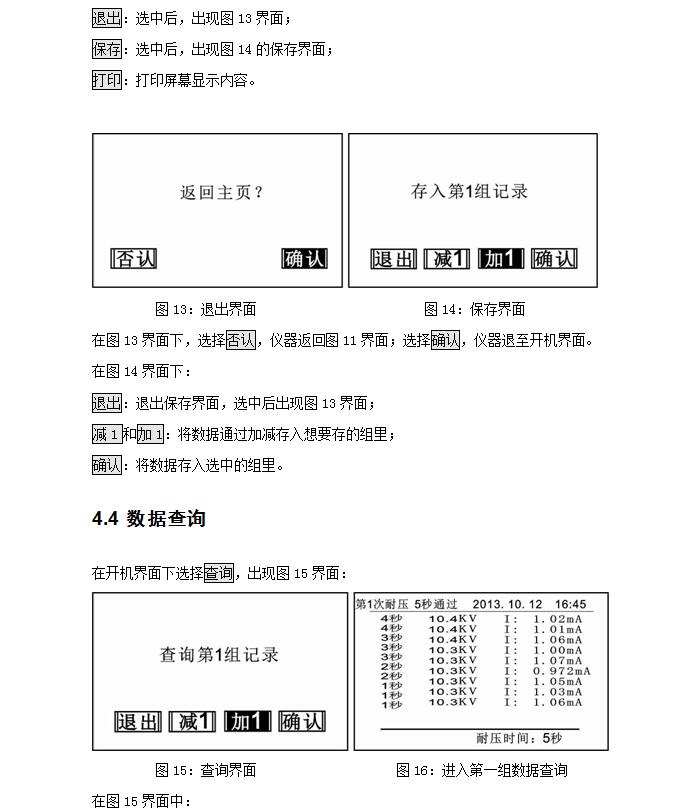

       中試控股生產的多倍頻采用微機控制，結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

     注意：最小分辨率為0.1Hz的步進變化，不僅可用于PT的感應耐壓試驗，還能用于其它需要使用變頻電源的場合。

       主要特點：

■ 一機多用 不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。

■ 防止容升 配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試驗。

■ 操作簡單 加壓可分全自動加壓和手動加壓，可選30Hz～200Hz頻率范圍恒壓輸出。

■ 保護全面 儀器具有完善的過壓和過流保護功能，且均可由用戶設定。

■ 顯示清新 采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了。

■ 打印快速 儀器內裝微型高速熱敏打印機，可快速打印顯示內容。

■ 實時時鐘 能記錄測量的日期和時間，并在液晶屏上顯示當前時間。

■ 數據存儲 可存儲92組數據，存滿后還可覆蓋。

■ 抗震性能 采用抗震設計，長途運輸中的顛簸不會損壞儀器。
