中試控股技術研究院魯工為您講解：倍頻電源感應試驗裝置

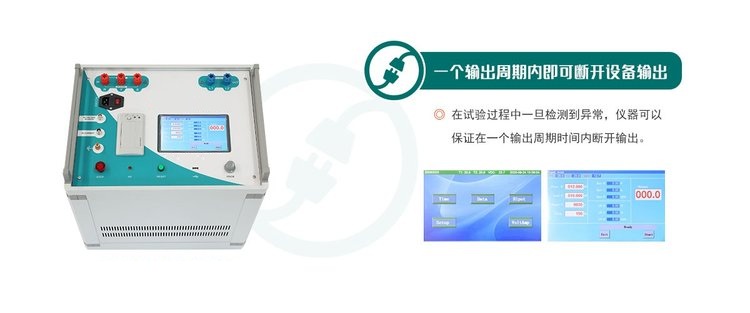

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置

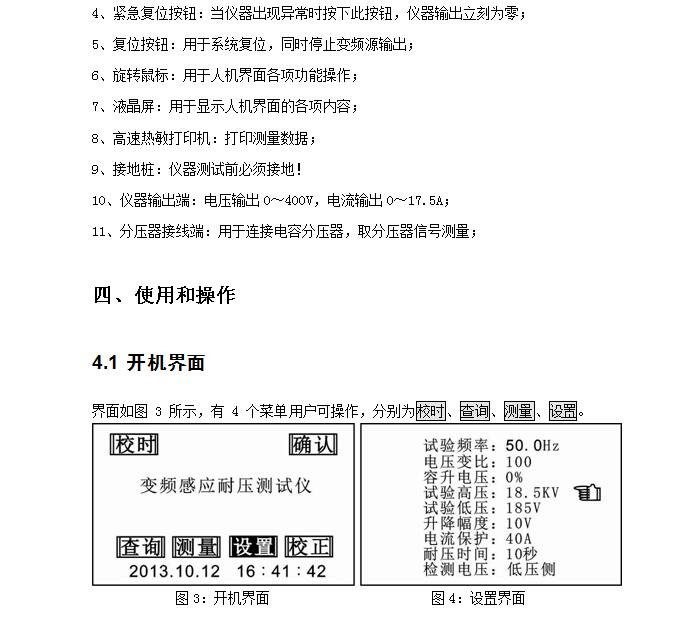

觸摸方式調節電壓可實現本裝置的多倍頻試驗電壓輸出
步長可以實時調節，任意選擇1V、2V、5V、10V

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

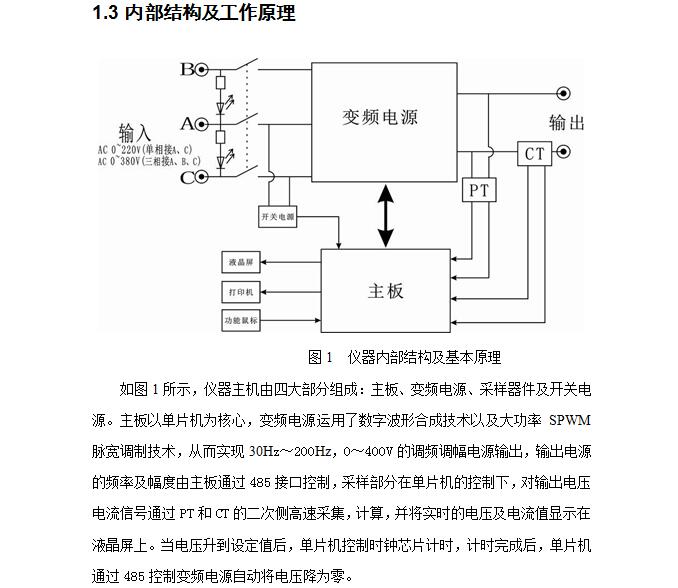

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

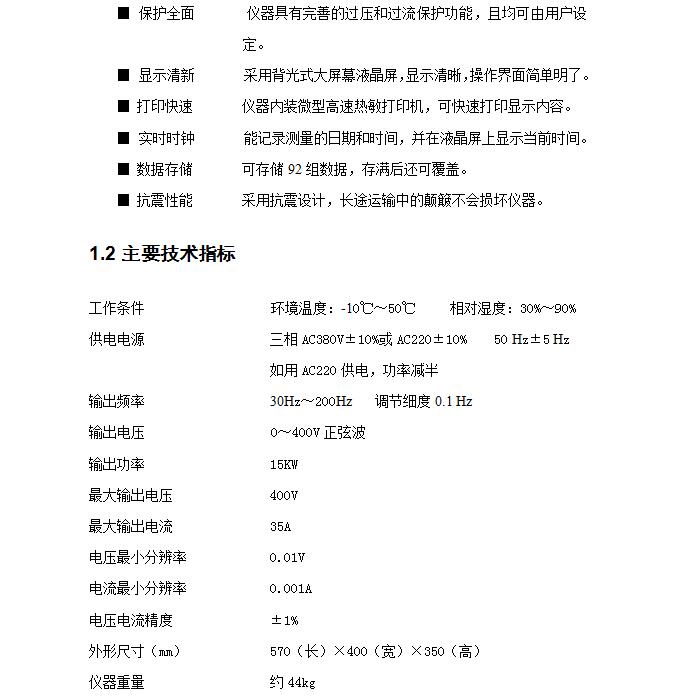

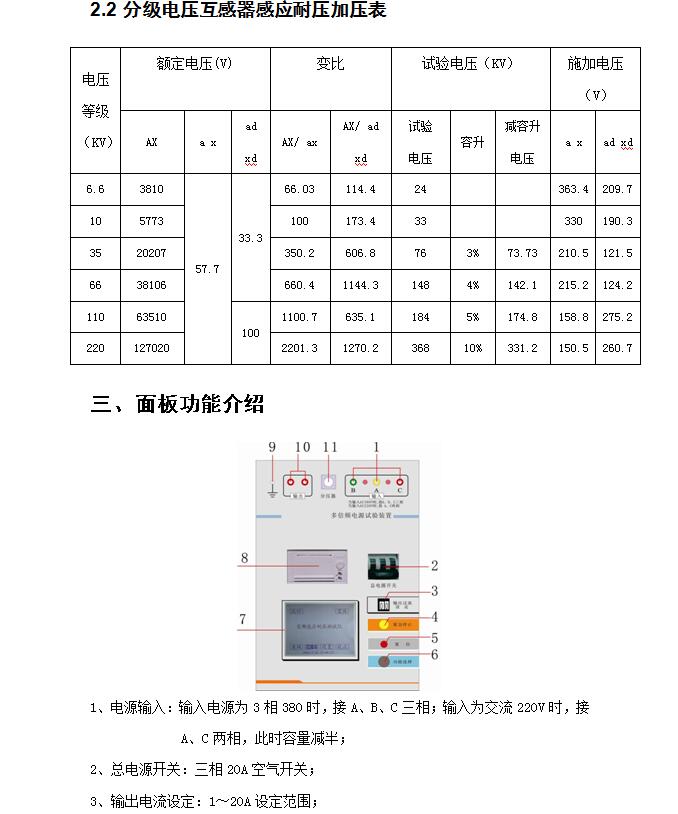

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置技術指標

工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%

供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz

                          如用AC220供電，功率減半

輸出頻率                  30Hz～200Hz   調節細度0.1 Hz

輸出電壓                  0～400V正弦波

輸出功率                  15KW

最大輸出電壓              400V

最大輸出電流              35A

電壓最小分辨率            0.01V

電流最小分辨率            0.001A

電壓電流精度              ±1%

外形尺寸（mm）            570（長）×400（寬）×350（高）

中試控股儀器重量                  約44kg

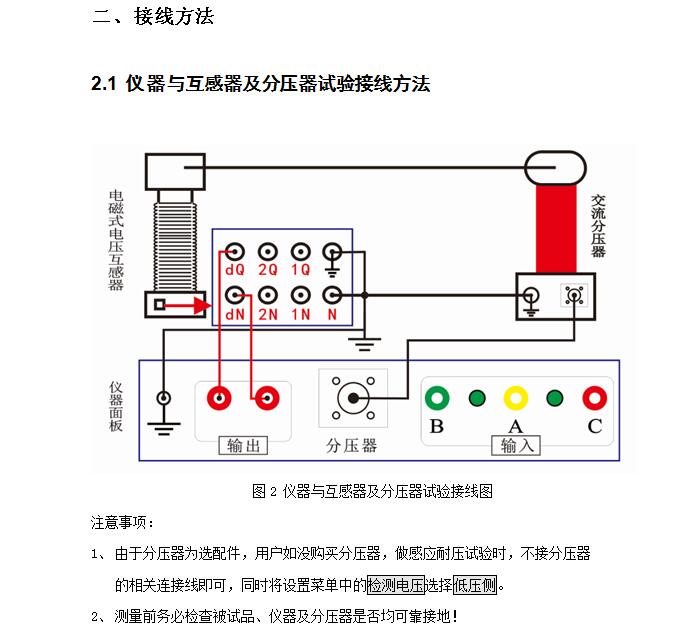

感應分壓器主要有兩種使用狀態：可作為分壓器使用或與標準電壓互感器級聯使用. 下面分別對這兩種使用狀態進行說明。

      1.使用感應分壓器校電壓互感器（作分壓器使用）

感應分壓器校驗電壓互感器接線圖

      使用感應分壓器校驗電壓互感器時，按上圖連線，一般感應分壓器相對被檢電壓互感 器準確度而言，標準的誤差可以忽略不計，從電壓互感器校驗儀上可直接讀出被檢電壓互 感器的示值。 （感應分壓器效驗誤差值多為經過折算到一次的誤差值，所以要精確求出被檢互感器的誤 差值時，需要將感應分壓器所給誤差示值進行折算后作為標準修正值進行修正。）

      2.與標準電壓互感器級聯校被試電壓互感器

標準電壓互感器與感分級聯校驗被試電壓互感器接線圖

      以上為標準電壓互感器與感分級聯校驗被試電壓互感器接線圖，如果標準電壓互感器與被試電壓互感器額定變比不同時，可以用標準電壓互感器與感 應分壓器級聯，測出被檢電壓互感器的誤差。

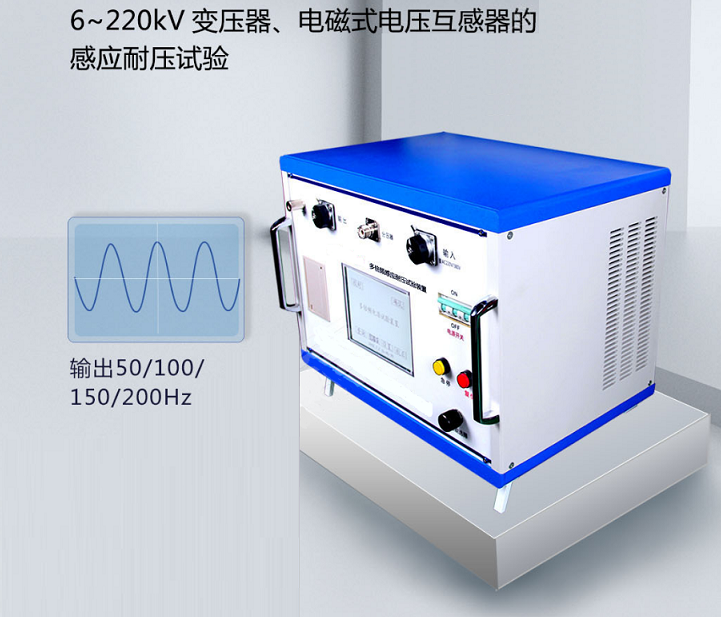

多倍頻感應耐壓試驗裝置的作用：是完成變壓器和35-220kV電磁式電壓互感器的感應耐壓試驗！用來考核變壓器、互感器的主、縱向絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗。
什么是感應耐壓測試儀？
感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍低額定頻率；要求在該電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象；

要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明顯的變化。根據國家試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍工作相電壓考慮。眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽和

若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不可允許的程度。變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。

多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

中試控股技術博士為您解答：過熱故障是由于有熱應力所造成的絕緣加速劣化。如果熱應力只引起熱源外絕緣油的分解，所產生的特殊氣體主要是甲烷和乙烯，二者之和一般占總烴的80%以上，而且隨著故障點的溫度升高，乙烯所占比例將增加，嚴重過熱會產生微量乙炔。當過熱涉及固體絕緣材料時，除產生上述物質外，還產生大量的一氧化碳和二氧化碳，若無CO、CO2，就可能屬裸金屬局部過熱性故障。   中試控股技術博士為您解答：變壓器的內部故障一般可分為兩類：即過熱故障和放電故障，過熱故障按溫度高低，可區分為低溫過熱，中溫過熱與高溫過熱三種情況;放電故障又可依據能量密度的不同，可分為高能量放電、低能量放電和局部放電三種類型。至于機械性故障及內部進水受潮等，將發展為電性故障而表現出來。

       過熱故障是由于有熱應力所造成的絕緣加速劣化。如果熱應力只引起熱源外絕緣油的分解，所產生的特殊氣體主要是甲烷和乙烯，二者之和一般占總烴的80%以上，而且隨著故障點的溫度升高，乙烯所占比例將增加，嚴重過熱會產生微量乙炔。當過熱涉及固體絕緣材料時，除產生上述物質外，還產生大量的一氧化碳和二氧化碳，若無CO、CO2，就可能屬裸金屬局部過熱性故障。

      中試控股技術博士為您解答： 放電故障是在高電應力作用下所造成的絕緣劣化。高能量放電故障，又稱電弧放電故障，這種故障產氣量大、氣體產生劇烈，運用測定油中溶解氣體的方法不易對其進行預診斷，往往是在出現故障后，我們才可根據油中氣體、瓦斯成分的分析，對變壓器故障的性質和嚴重程度進行診斷。高能量放電故障氣體主要是乙炔和氫，其次是乙烯和甲烷;若涉及固體絕緣，CO的含量也較高;低能量放電故障一般是電火花放電，其故障氣體主要是乙烯和氫。由于其故障能量較小，總烴一般不會高;局部放電故障產氣特征是氫成分多(占氫烴總量的85%以上)，其次是甲烷，局部放電的后果是絕緣老化，如任其發展，會引起絕緣損壞，甚至造成事故。

干式試驗變壓器內部故障診斷方法:

1、測定故障特征氣體含量(分析數據)并與油中溶解氣體含量的注意值進行比較。若氣體濃度達到注意值(總烴、氫注意值均為150ppm，乙炔的注意值為5ppm)，就應引起注意加強跟蹤分析，查明原因。

2、雖然注意值在反映故障的概率上有一定的可參考性，但由于受到油中氣體含量、變壓器容量、運行方式、運行年限等相關因素的影響，僅僅根據注意值的分析結果還難以正確診斷變壓器故障的嚴重性，絕不能作為劃分設備有無故障的唯一標準。在此基礎上，還應充分考慮產氣速率等方面的影響，對所診斷的變壓器和查對的特征氣體應有所側重、有所區別。只有這樣，我們才可根據分析進一步確定變壓器有無故障，并對故障的性質作出初步的估計。產氣速率與故障能量大小、故障部位以及故障點溫度等情況直接相關。通過測定故障氣體產氣速率，便可對變壓器內部狀況做進一步的診斷。

3、為弄清氣體產生的真正原因，避免非故障原因所帶來的誤判斷，在變壓器故障診斷時，我們還應全面了解所診斷變壓器的結構、制造、安裝和運行、檢修以及輔助設備等諸多方面的情況，結合色譜分析數據進行綜合分析，以便正確診斷變壓器有無故障。      中試控股技術博士為您解答：試驗變壓器在試驗現場測試中經常會會有故障出現的情況，而常見故障就是鐵心短路造成的，造成鐵心短路的主要原因是：

       (1)變壓器內存在導電懸浮物，在電磁場的作用下形成導電小橋，使鐵心與油箱壁或油箱底部短接。

       (2)制造變壓器或更換鐵心大修時，選用的硅鋼片質量有問題。如硅鋼片表面粗糙不光滑;熱軋硅鋼片涂的絕緣漆膜脫落;冷軋硅鋼片的絕緣氧化膜附著力差也會脫落。以上幾種情況都會造成片間短路，形成多點接地。

       (3)變壓器油箱和散熱器在制造過程中，焊渣等清理不徹底，在長期的強油循過程中，逐漸被油流帶出，將鐵心和油箱壁短接。

       (4)鐵心加工工藝不合理。如毛刺超標，剪切中放的不平，夾有細小的金屬顆粒或硬質非金屬微粒，將疊片壓出一個個小坑，另一面則成小凸點，疊裝后也將破壞絕緣層造成片間短路。

       (5)疊壓不當。疊壓系數取得過大，使壓力過大，破壞了片間絕緣。

       (6)運行維護不當。變壓器長期超銘牌容量運行使片間絕緣老化;平時巡視和檢測不夠，使鐵心局部過熱嚴重，片間絕緣遭破壞造成多點接地。還有，變壓器在制造或大修過程中，鋼刷絲、起重用的鋼絲繩的斷股及微小金屬絲在電磁場的作用下被豎起，造成鐵心與油箱底部短接。

       (7)變壓器進水，使鐵心底部絕緣墊塊受潮或穿芯螺桿絕緣損壞，引起鐵心絕緣急劇下降，造成鐵心多點接地。
