中試控股技術研究院魯工為您講解：感應耐壓儀

ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置

不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試

參考標準：DL/T 848.4-2004

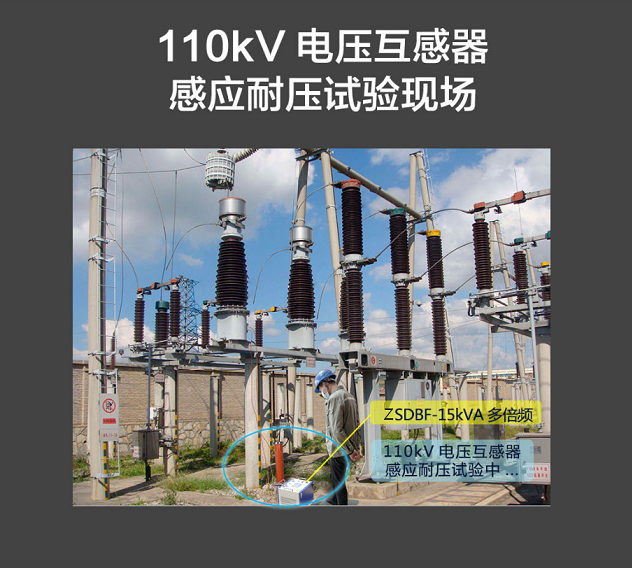

多倍頻感應耐壓試驗裝置：ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

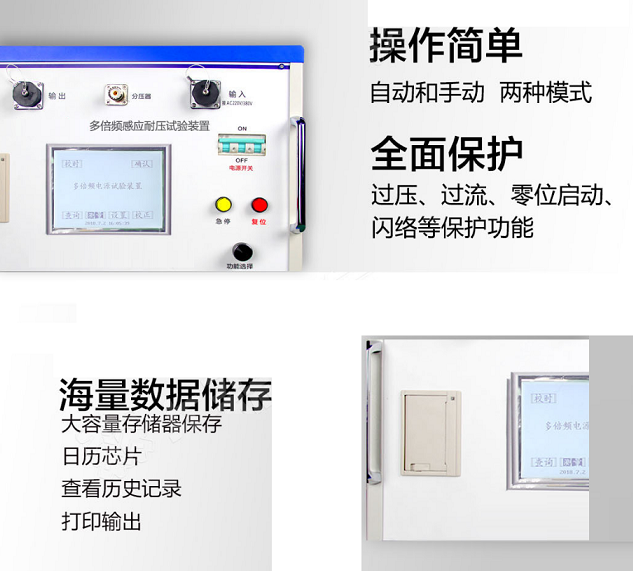

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
輸出頻率                  50、100、150、200  調節細度0.1 Hz
輸出電壓                  0～350V正弦波
輸出功率                  7.5KW
最大輸出電壓              350V
最大輸出電流              17.5A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            430（長）×310（寬）×340（高）
儀器重量                  約20kg

1、三倍頻感應耐壓試驗裝置的重量和體積大大減少，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，頻感應激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

2、所需電源容量大大減小。電源是利用頻感應電抗器和被試品電容頻感應產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/10。

3、改善輸出電壓的波形。頻感應電源是頻感應式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、不會出現任何恢復過電壓。試品發生擊穿時，因失去頻感應條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

5、 防止大的短路電流燒傷故障點。在頻感應狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯頻感應或者試驗變 壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，頻感應能有效的找到絕緣弱點，又不存在大的短路電流燒傷的憂患

多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

     電子式多倍頻發生器還有很多其他的優點。儀器核心部分使用變頻調節器，采用電力電子技術，試驗數據更加精確。儀器的其他功能，比如參數預置、保護設置、頻率選擇、電壓調節控制等也都全部采用數字控制技術，使得實驗人員的工作負擔大大降低，工作效率更高效。儀器內部為計算機控制，存儲容量可達3200組試驗數據。并且采用觸摸式操作方式，配備熱敏打印機進行數據打印功能。除此之外，儀器的外置LC濾波回路，可以保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。
       不僅如此，新的儀器摒棄了傳統的三相五柱式三倍頻發生器的產生原理，采用了更加先進進步的生產方法，讓儀器變得體積小、重量輕，更加便于攜帶，便于大功率化。儀器不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。儀器在操作上接線簡單，對現場試驗電源容量的要求，也有很大程度的降低。
       這些都是電子式多倍頻發生器的優點。電子式多倍頻發生器的優點很多，并且作用強大，是電力工作者的得力助手。

 電力工作者在實際的工作中，經常需要做變壓器和互感器的感應耐壓試驗，因此需要用到電子式多倍頻發生器，該裝置在電力行業應用十分廣泛，深受廣大的電力工作者的歡迎，大家在熟悉該裝置之前，需要先去了解其工作原理和試驗方法，中試控股電力本文就來為大家簡單介紹電子式多倍頻發生器的試驗原理。

        變壓器、變壓器的感應耐壓試驗是保證產品質量符合國家標準的重要試驗。變壓器繞組匝間、層間、段間、相間縱向絕緣感應耐壓試驗是變壓器絕緣試驗中的一項重要內容。縱向絕緣試驗需要通過雙頻電源裝置，施加試驗電壓，進行耐壓試驗。電子三頻感應耐壓試驗裝置就是為滿足上述要求而設計制造的。用戶證明，操作簡單，性能可靠，能較好地滿足變壓器和變壓器感應耐壓試驗的需要。

        該裝置設計采用中國電力企業電子信息技術，內部管理核心組成部分學生使用變頻調節器。參數預置、保護問題設置、頻率以及選擇、電壓調節自己控制等，全部都是采用一個數字經濟控制工程技術。內置計算機，7 寸彩色液晶顯示，數據分析存儲可達到 200 組。采用觸摸式操作學習方式?？深A置 50Hz、100Hz、150Hz、200Hz、250Hz 的試驗工作頻率（可選），觸摸生活方式具有調節電壓（步長可以根據實時調節，選擇 1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出。外部LC濾波電路，確保波形失真率在指標范圍內。
        電力工作者在實際的工作中，經常需要用到電子式多倍頻發生器這款高壓電力試驗設備，大家在選擇和使用的時候，需要根據自己的實際情況來進行選擇，這樣才能做好變壓器的試驗。


中試控股技術博士為您解答：變壓器和互感器的感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目?？v絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
電子式多倍頻發生器是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。
裝置特點及工作原理
該裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。內置計算機，8寸彩色液晶顯示，數據存儲可達到3200組。
采用觸摸式操作方式，配備熱敏打印機進行漢字打印。
可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出。
外置LC濾波回路，保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。
由于摒棄了傳統的三相五柱式三倍頻發生器的產生原理，由此帶來了如下幾個優點：
1. 體積小、重量輕，便于攜帶，便于大功率化。
2. 不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。
3. 操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。
