中試控股技術研究院魯工為您講解：電磁式電壓互感器倍頻電源耐壓裝置

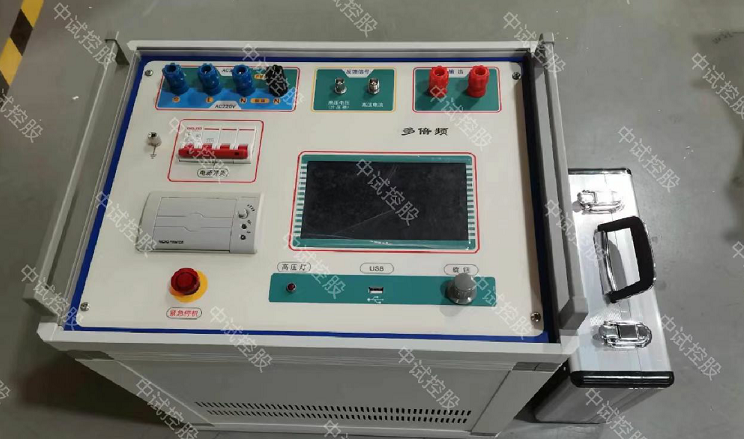

ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置

不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

操作步驟
1.啟動電源，電源指示燈亮起。然后按下啟動按鈕，紅色工作燈亮。.手持調壓盤，緩慢順時針方向升壓。同時觀察輸出電壓指針表頭。
3.待升壓達到額定電壓等級時，停止升壓，設備自動完成耐壓試驗。
4.耐壓試驗結束后，將調壓盤回位，斷電，試驗結束。

ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
輸出頻率                  50、100、150、200  調節細度0.1 Hz
輸出電壓                  0～350V正弦波
輸出功率                  7.5KW
最大輸出電壓              350V
最大輸出電流              17.5A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            430（長）×310（寬）×340（高）
儀器重量                  約20kg

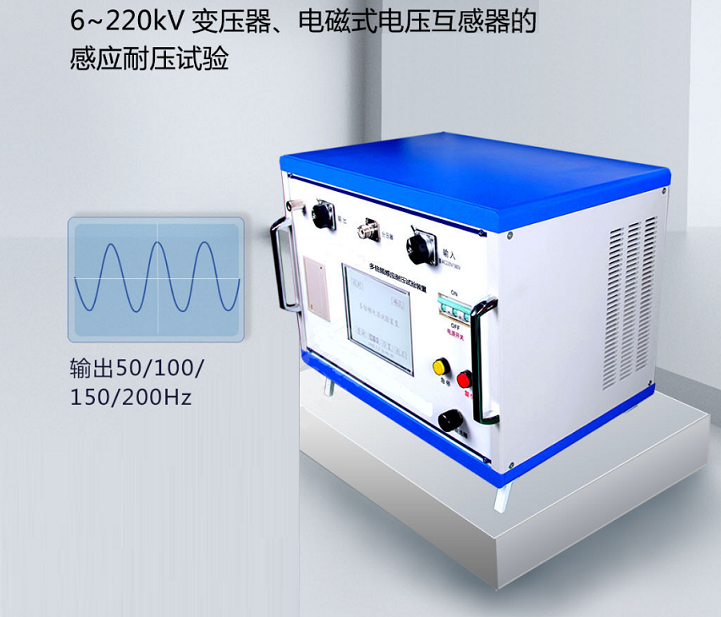

多倍頻感應耐壓試驗裝置的作用：是完成變壓器和35-220kV電磁式電壓互感器的感應耐壓試驗！用來考核變壓器、互感器的主、縱向絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗。
什么是感應耐壓測試儀？
感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍低額定頻率；要求在該電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象；要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明顯的變化。

根據國家試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍工作相電壓考慮。眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不可允許的程度。

變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。
ZSDF多倍頻電源試驗裝置輸出即為正弦波，波形失真度小,波形畸變率 ＜3％。不同于其他類型的變頻電源裝置，脈寬調制型變頻電源輸出為方波，輸出經過波形整形而成的正弦波。多倍頻電源試驗裝置體積小，波形好，裝配方便，操作簡便。

多倍頻電源試驗裝置的核心組件——變頻電源柜采用高性能微處理器控制，全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面友好等優點。多倍頻電源試驗裝置雖安裝操作簡便，但誤操作仍會引起意外事故。因此在使用前請務必仔細閱讀本使用說明，以免對被試品及試驗裝置造成不必要的損壞。

多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

    蓄電池容量測試儀是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。能快速準確測量蓄電池健康狀態和荷電狀態以及連接電阻參數的便攜式數字存儲式測試，儀蓄電池容量測試儀適用與通訊基站、變電站、UPS的蓄電池的維護檢驗，蓄電池容量測試儀用于蓄電池驗收、蓄電池配組和常規檢驗。

      中試控股針對這一情況專門研發生產出了智能化、數字化的全中文操作蓄電池容量測試儀，可在強紋波干擾下，可準確在線測試電池內阻、電壓。該儀器主要針對蓄電池做以下測試：
      1.新電池配組驗收測試。
      2.舊電池重新配組前進行內阻匹配性測試。
      3.日常測試：跟蹤蓄電池內阻變化，并隨時掌握劣化電池。

      4.核對性放電前后配合放電使用，查找放電前后內阻變化值，以判斷落后電池。

下面中試控股重點介紹一下變壓器容量及空負載特性測試儀的用途有哪些

   變壓器容量及空負載特性測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器。設備的主要用途有空載試驗、短路試驗、零序阻抗三個，下面我就這三個方面的用途做一下詳細介紹。

      空載試驗：從變壓器的某一繞組（一般從二次低壓側）施加正弦 波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。 如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件 下試驗，這種試驗方法誤差較大，一般只用于檢查變壓器有無故障， 只有試驗電壓達到額定電壓的80%以上才可用來測試空載損耗。

      短路試驗：將變壓器低壓大電流側人工短聯接，從電壓高的一側 線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額 定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以 及電流值。通常試驗電源的容量應為被試品容量的30％。

      零序阻抗；一臺變壓器對各相序（正、負、零）電壓、電流所變 現的阻抗叫做序阻抗，它們分別為正序、負序和零序阻抗。正序阻抗 實際上就是正常運行時所表現的阻抗，當系統不對稱運行時，就會產 生零序電流，變壓器的正序阻抗和負序阻抗相等，并等于變壓器的短 路阻抗。對零序阻抗而言，由于任一瞬間，所有三相的零序電流的大 小和方向都是一樣的，即它們的總和不等于零，所以零序阻抗與正序 阻抗和負序阻抗有本質的區別，它的大小不僅與繞組的連接方式有 關，還與鐵芯結構有關，因此，零序阻抗必須由實測確定。
