中試控股技術研究院魯工為您講解：互感器倍頻試驗裝置

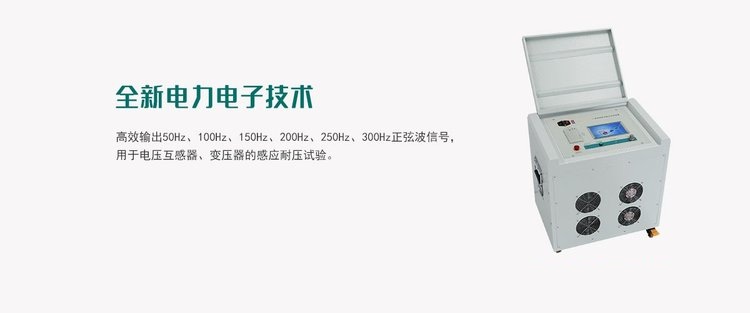

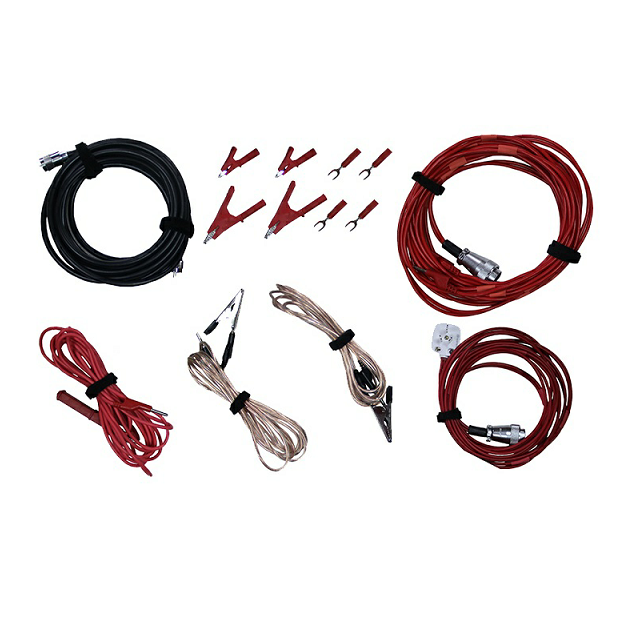

ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置

不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

什么是感應耐壓測試？
感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍低額定頻率；要求在該電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象；要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明顯的變化。

根據國家試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍工作相電壓考慮。

眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不可允許的程度。變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。

ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
輸出頻率                  50、100、150、200  調節細度0.1 Hz
輸出電壓                  0～350V正弦波
輸出功率                  7.5KW
最大輸出電壓              350V
最大輸出電流              17.5A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            430（長）×310（寬）×340（高）
儀器重量                  約20kg

感應耐壓試驗裝置功能—— Features

1、該電子式多倍頻發生器裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。內置計算機，8寸彩色液晶顯示，數據存儲可達到3200組
2、電子式多倍頻發生器采用觸摸式操作方式，配備熱敏打印機進行漢字打印
3、預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出
4、外置LC濾波回路，保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力
5、電子式多倍頻發生器體積小、重量輕，便于攜帶，便于大功率化
6、不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出
7、操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低

多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

、

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

1、短路阻抗及負載損耗的測量，應當在試品的一個繞組的線端施加額定頻率，且近似正弦的電流，另一個繞組短路，各相處于同一個分接位置。測量應在50%～100%額定電流下進行；為避免繞組發熱對試驗結杲產生明顯誤差，試驗測量應迅速進行；同時準確記錄試驗時繞組溫度。

2、短路阻抗及負載損耗的測量與空載試驗的測量線路相同，只是測量中無需進行電壓波形校正；測量方法上的要求與《電力變壓器空載損耗及空載電流的測量方法》中3～6的規定完全相同。

3、短路阻抗及負載損耗的測量接線見圖1-11(a)、(b)；對于額定電流很小的試品，儀表（電壓表及瓦特表電壓線圈）和電壓互感器的吸收電流在測量電流中不可忽略時，應將電壓取于電源，接線見圖1-11(c)、(d)。

4、短路阻抗是在額定頻率和參考溫度下，一對繞組中某一繞組端子之間的等效串聯阻抗；其百分數等于短路電壓與額定電壓之比，測量時應以三相電流的算術平均值為準，如果試驗電流無法達到額定電流時，短路阻抗應按式(1)、式(2)折算并校正到表1-1所列的參考溫度。

       Zkt=(Ukt/Ur)×(Ir/Ik)×100 ---------------------------------------------- (1)

       Zk=√[Zkt2+(Pkt/10Sr)2×(Kt2-1)] -------------------------------------- (2)

式中：

       Zkt——繞組溫度為t℃時的短路阻抗，%；

       Ukt——繞組t℃時通過試驗電流Ik的短路電壓，單位為kV；

       Ur——施加電壓側的額定電壓，單位為kV；

       Ir——施加電壓側的額定電流，單位為A；

       Zk——參考溫度時的短路阻抗，%；

       Pkt——t℃時的負載損耗，單位為W；

       S——額定容量，單位為kVA；

       Kt——電阻溫度換算系數（同10.5)。

圖1-1 短路阻抗及負載損耗測量接線圖
G——可調電源；T——試品；TA——電流互感器；TV——電壓互感器；A——電流表；V——電壓表；W——瓦特表

表1-1 不同耐熱等級絕緣的參考溫度

絕緣的耐熱等級	參考溫度 ℃
A	75(80)
E	95
B	100
F	120
H	145
C	170
注1：括號內的數值適用于干式變壓器。        注2：對于大型電力變壓器，其阻抗受溫度影響較小，可不比進行溫度校正。

5、短路阻抗通常還以每相歐姆數表示，按式(3)計算，也應校正到表1-1所列的參考溫度。

       Zi=ZkUr2/100Sr --------------------------------------------------------------- (3)

式中：

       Zi——短路阻抗，單位為Ω/相；

       Ur——繞組的額定電壓，單位為kV；

       Sr——繞組的額定容量，單位為MVA；

       Zk——繞組的短路阻抗，單位為%。

6、負載損耗是繞組通過額定電流時所產生的損耗；測量時，應以三相電流的算術平均值為準，施加額定電流，如果試驗電流無法達到額定電流時，負載損耗應按額定電流與試驗電流之比的平方增大，負載損耗中的電阻損耗與溫度成正比，而其他損耗與溫度成反比。兩部分損耗應分別校正到表1-1所列的參考溫度，通常用式(4)計算：

       Pk=[Pkt+ΣIr2R×(Kt2-1)]/Kt ---------------------------------------------------- (4)

式中：

       Pk——參考溫度下的負載損耗；

       Pkt——繞組試驗溫度下的負載損耗；

       Kt——電阻溫度換算系數（同10.5）；

       ΣIr2R——t℃時被測一對繞組的電阻損耗。

三相變壓器一對繞組的電阻損耗應為兩繞組電阻損耗之和，按式(5)、式（6)計算：

       Y或YN聯結的繞組       Pr=1.5Ir2Rxn=3Ir2Rxg ---------------------------------- (5)

       D聯結的繞組              Pr=1.5Ir2Rxn=Ir2Rxg ------------------------------------ (6)

式中：

       Pt——繞組的電阻損耗，單位為W；

       Ir——繞組的額定電流，單位為A；

       Rxn——線電阻，單位為Ω；

       Rxg——相電阻，單位為Ω。

在試驗中，短路連接線不宜過小，對于銅質導線，一般選擇電流密度為3A/mm2～4A/mm2；而對于大容量變壓器，其低壓側電流很大，由于短路連接的電阻損耗引人的測量誤差較大，可在試驗結果中加以校正。

7、變壓器的短路阻抗和負載損耗應在主分接測量，對于調壓范圍超過±5%的變壓器還應測量兩個極限分接的數據；對于三繞組變壓器，其短路阻抗及負載損耗應在成對的繞組間進行測量。如：

在繞組1與繞組2之間、在繞組1與繞組3之間、在繞組2與繞組3之間。

對于多繞組的變壓器，繞組也應成對的選取，其原則與三繞組相同：試驗時，非被試繞組開路。

8、不同容量的繞組間測量時，施加電流應以較小容量的額定電流為準，試驗結果中負載損耗應注明容量；短路阻抗應折算到大容量一側。

9、當試驗頻率不等于額定頻率時（其偏差小于5%），負載損耗可以認為近似相等，短路阻抗按式(7)折算：

       Zk=√{(Zkt×?r/?)2+(Pkt/10Sr)2[Kt2-(?r/?)2]} ---------------------------------- (7)

式中：

       Zk——參考溫度下的短路阻抗，%；

       Zkt——試驗溫度下的短路阻抗，%；

       ?r——額定頻率，單位為Hz；

       ?——試驗頻率，單位為Hz；

       Pkt——試驗溫度下的負載損耗，單位為W；

       Sr——額定容量，單位為kVA；

       Kt——電阻溫度換算系數（同10.5）。

10、當對變壓器的繞組是否存在缺陷及對產品結構的合理性產生懷疑時，可進行如下的單相負載試驗：

對于供電側繞組為YN、另一側為yn或d聯結的產品，可以輪流在一個相繞組（例如：AO、BO、CO)施加額定電流，而另一側三相短路，三次測量的阻抗壓降平均數乘以√3就相當于三相的壓降，三次負載損耗之和應相當于三相測量的負載損耗。

對于供電側繞組為Y、另一側為y或d聯結的產品，可輪流在每個雙相上施加額定電流，而另一側三相短路，依次測量阻抗壓降和負載損耗，允許將單相測量的結果換算到三相數據，其組阻抗壓降應乘以√3/2，總的負載損耗應為三次負載損耗之和的一半。

對供電側繞組為D、另一側為yn、y或d聯結的產品，可輪流在供電側每個雙相上施加2/√3額定電流，依次短路一相線圈（如在AB端供電、BC端短路）而另一側繞組三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量結果換算到三相數據，其阻抗壓降等于三次測量的平均數，其負載損耗等于三次負載損粍之和的一半。

對于獨立繞組的三個單相的負載損耗應基本相等。對于自耦聯結繞組的三個單相損耗，一般B相較其他兩相略大一些。

注意事項

1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。

2．測量接線一定要嚴格按說明書操作，否則后果自負。

3．測試之前一定要認真檢查設置的參數是否正確。

4．最好使用有地線的電源插座。

5．不能在電壓和電流過量限的情況下工作。

6．短路試驗時，非加壓側的短接必須良好，否則會對測試結果有影響。

7．做短路試驗時，如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。

8．試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。

9．儀器如長時間不使用（三個月以上），電池會耗盡損壞，因此每間隔3個月應給儀器充一次電（開機后顯示電量90%左右即可），以保證儀器能正常使用。充電步驟為：插上220V電源，打開電源開關，充電指示燈亮（此充電為快充模式，充電兩小時左右開機后顯示電量90%即可）

10．時間調整：開機進入主菜單后，連續按五次取消鍵，再按確定鍵，進入日期和時間調整界面，按左右鍵選擇，按上下鍵調整。

當到達報警閾值時，蓄電池組負載測試儀顯示故障代碼，指示燈亮，并伴隨報警聲。此時第一個表頭顯示報警時的真實值。（例如：如果為電壓類報警則顯示報警時的電壓值）按<確認>或<返回>鍵返回到主界面。

蓄電池組負載測試儀電壓高時（即電壓測量值大于60V時）顯示Err.2。

蓄電池組負載測試儀電壓低時（即電壓值小于所設欠壓保護值時）顯示Err.3。

蓄電池組負載測試儀線纜異常（測試線纜連接異常時）顯示Err.4。

蓄電池組負載測試儀電流高（當機器異常或有突然的大電流時）顯示Err.5。

蓄電池組負載測試儀時間到（放電時長到達所設時長時）顯示End.6。

蓄電池組負載測試儀容量到（放電容量到達所設容量時）顯示End.7。

蓄電池組負載測試儀手動停機時（即人為按下<停止>鍵）顯示End.8.

互感器檢定工作中經常需要確定所使用的作為模擬實際負載用的負載箱的檔位所指示的阻抗（或導納 ）值誤差是否合格。
