中試控股技術研究院魯工為您講解：110KV諧振檢測儀

ZSBP-540kVA/270kV變頻諧振試驗裝置

試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。
數據查詢功能,根據試驗日期查詢以往的試驗數據。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

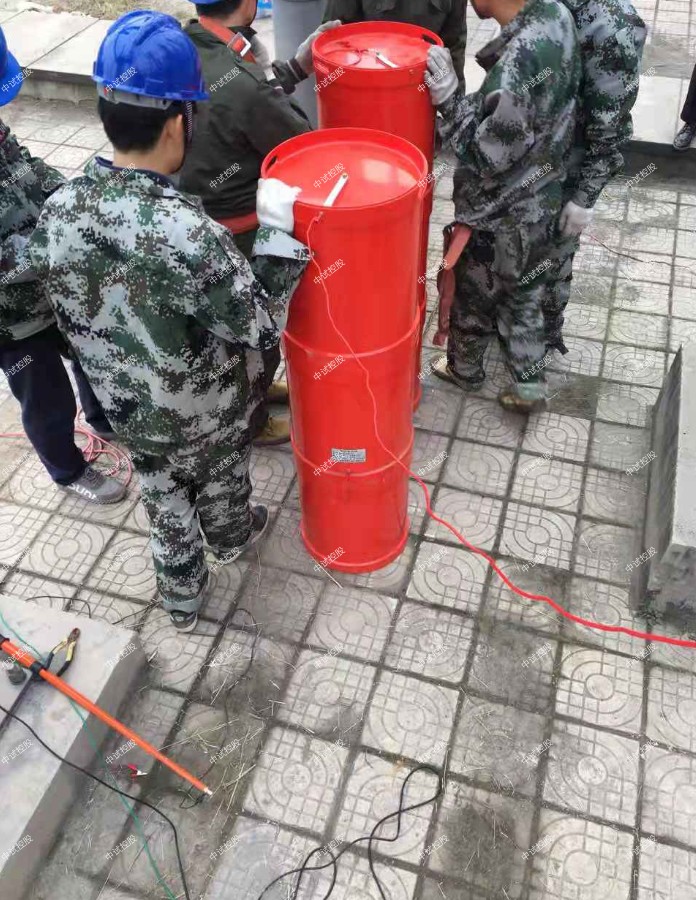

變頻諧振試驗裝置：變頻串聯諧振耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。

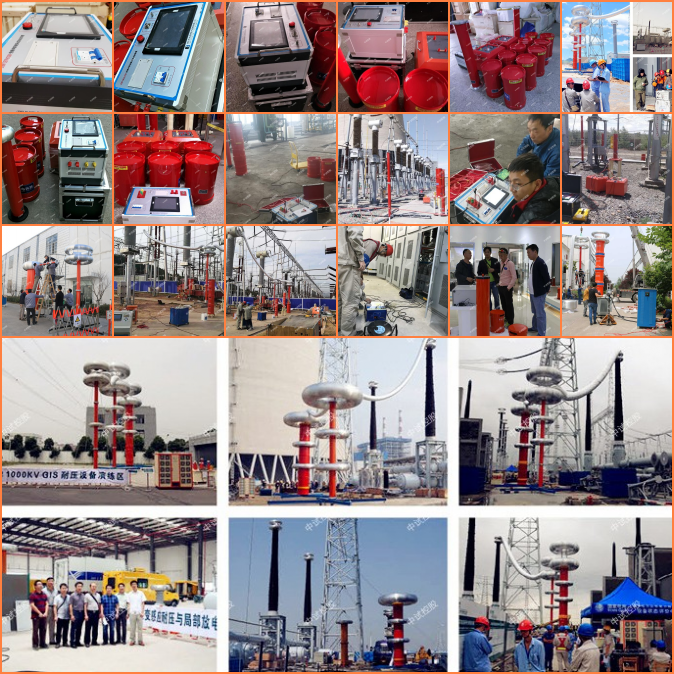

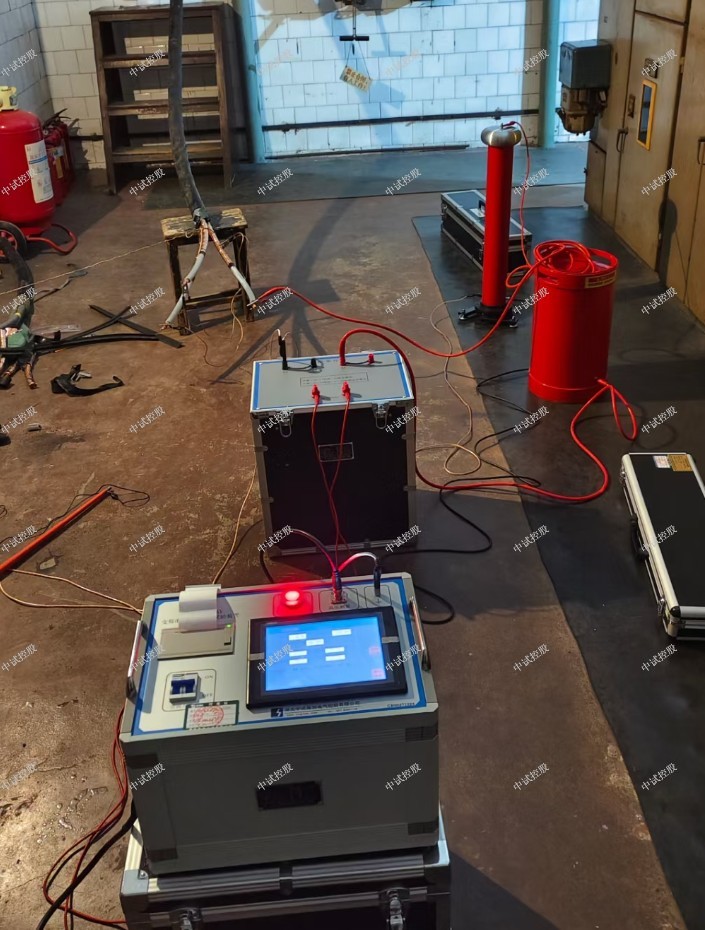

變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。元器件（純進口）：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等

技術參數及功能描述
1、技術參數
? 輸入電源:
電壓： 380/220V±10%
頻率： 45/65Hz
? 輸出電壓：0-500V；
? 輸出波形：正弦波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.5%
? 電壓步進值： 1%，0.5%，0.1%，0.01%
? 運行連續工作時間：60分鐘
2、功能描述
變頻電源有如下幾個顯著的特點：
? 波形為脈寬電壓調節的方波。
? 內部由ARM控制，操作功能得到優化,操作簡單。
? 自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。
? 自動試驗，用戶可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。
? 耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示用戶電壓異常波動，由用戶根據試驗情況進行操作。
? 實時顯示試驗狀態，用戶可根據試驗狀態進行相應操作。
? 強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》   GB50150-2006
《水輪發電機組安裝技術規范》               GB/T8564――2003
《高壓諧振試驗裝置》                       DL/T 849.6—2004
《電抗器》                                 GB10229.88
《電力設備預防性試驗規程》                  DL/T596-1996
《耦合電容器和電容分壓器》                  IEC358(1990)

為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。
注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。
在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作
請勿在易爆環境中操作
保持產品表面清潔和干燥

常用的是0.1Hz耐壓試驗。由于電纜的電容量很大，進行工頻試驗時所需的試驗變壓器的容量很大，而且需要現場提供相當大的試驗電源，為電纜提供無功功率，導致這種方法不適用于現場，因此采用超低頻作為試驗電源，可以使試驗變壓器的容量大大降低，0.1Hz下理論容量為工頻的1/500，在現場實施起來較容易。但采用這種方法對檢出XLPE等擠包絕緣電纜主絕緣和附件絕緣缺陷的效果不佳，目前這種方法已在中低壓電纜試驗中應用。

對電纜進行直流充電，達到一定的電壓后通過間隙對電阻電感放電，從而得到一個阻尼振蕩電壓，用以檢查電纜主絕緣和附件的缺陷。這種方法比直流耐壓試驗有效，但仍存在一定的問題，一是振蕩電壓存在衰減，難以滿足長電纜的需要，二是較高頻率的電壓對電纜有較大傷害。

諧振耐壓試驗方法是通過改變試驗回路中的電感、頻率，使回路處于諧振狀態，采用這種方法能滿足高電壓、大電流的試驗要求。諧振耐壓法按調節方式分為調感式和調頻式;按諧振方式分為串聯諧振和并聯諧振。

1、電纜調感式諧振耐壓。

通過調節回路電抗器的電感量使電抗器與電纜的電容在工頻(50Hz)下產生諧振，從而達到試驗要求。

2、電纜調頻式諧振耐壓。

通過改變試驗電源的輸出頻率使回路中固定電感量的電抗器與試品產生諧振以達到試驗要求。

3、電纜串聯諧振法。

當試驗變壓器的電流滿足試驗要求而電壓達不到試驗電壓時，采用電抗器與試品串聯的方式進行試驗，當回路處于諧振狀態時，試品上可以產生Q倍(Q為回路品質因數)的變壓器輸出電壓，電源供給的能量僅僅是回路中消耗的有功功率。

4、電纜并聯諧振法。

當試驗變壓器的電壓滿足試驗要求而電流達不到要求時，采用電抗器與試品并聯的方式使回路參數滿足諧振要求進行試驗，此時電抗器的感性電流補償試品的容性電流。

中試控股是一家專業研發生產串聯諧振廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。
