中試控股技術研究院魯工為您講解：電纜耐壓測試儀（電科院）

ZSBP-108KVA/108KV變頻串聯諧振耐壓試驗裝置

全自動模式、半自動模式、手動模式

實時顯示試驗狀態，用戶可根據試驗狀態進行相應操作。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

變頻串聯諧振耐壓試驗裝置：變頻串聯諧振耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。

變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。元器件（純進口）：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等

參數
變頻串聯諧振耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。
1、輸入:電壓220V或者380V ±10%
2、頻率：45/65Hz
3、輸出電壓：0-250V
4、輸出波形：正弦波
5、頻率調節范圍：30-300Hz
6、頻率分辨率：0.01Hz
7、頻率穩定度：0.1%
8、頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
9、電壓分辨率：0.1kV
10、電壓測量精度：1.5%
11、電壓步進值： 1%，0.5%，0.1%，0.01%
12、運行連續工作時間：60分鐘
目前在國際和國內已有越來越多的XLPE交聯聚乙烯絕緣的電力電纜替代原來的充油油紙絕緣的電力電纜。但在交聯電纜投運前的試驗手段上由于被試容量大和試驗設備的原因，仍沿襲使用直流耐壓的試驗方法。

近年來國際、國內的很多研究機構的研究成果表明直流試驗對XLPE 交聯聚乙烯電纜有不同程度的損害。有的研究機構觀點認為XLPE 結構具有承儲積累單極性殘余電荷的能力，當在直流試驗后，如不能有效的釋放直流殘余電荷，投運后在直流殘余電荷加上交流電壓峰值將可能致使電纜發生擊穿。

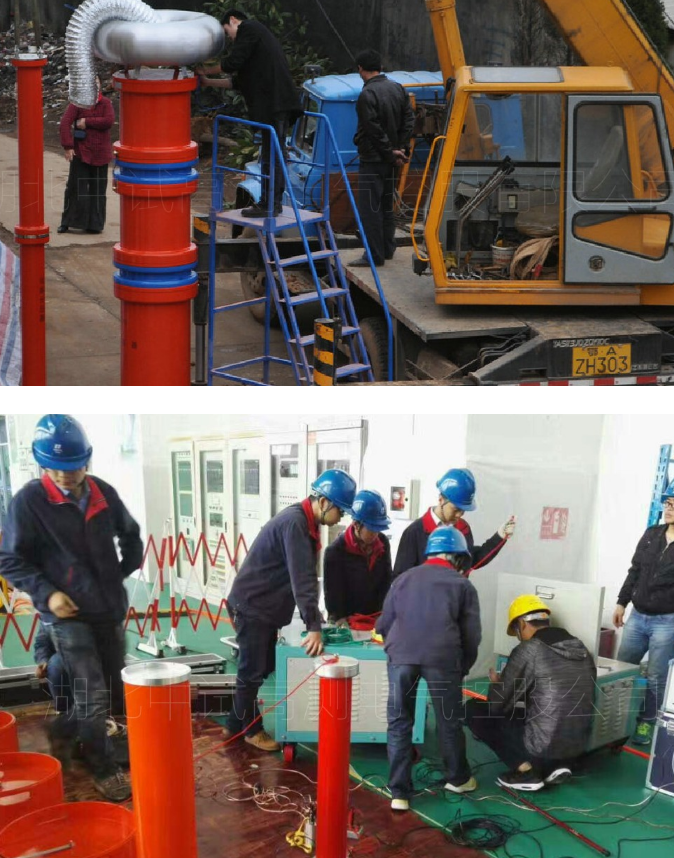

我公司系列串聯諧振裝置主要用于10kV、35kV、66kV、110kV、220kV的交聯橡塑電力電纜，66kV、110kV、220kV的組合電器（GIS）的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。其基本原理是采用可調節（30-300HZ）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。

由于電纜的電容量較大，采用傳統的工頻試驗變壓器很笨重、龐大、大電流的工作電源現場不易取得，因此一般都采用串聯諧振交流耐壓試驗設備。其輸入電源的容量顯著降低，重量減輕，便于使用和運輸。初期都采用調感式串聯諧振設備（50HZ），但存在自動化程度差、噪音大等缺點。

因此現在大多采用變頻諧振，可以得到更高的品質因數（Q值），并具有自動調諧、多重保護、以及降低噪音、靈活的組合方式、單件重量輕等優點。

串聯諧振在電力系統應用中的優點：
1、所需電源容量大大降低。串聯諧振電源是利用諧振電抗器和被試品的電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需要的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大的減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和大功率試驗變壓器，而且，諧振激磁電源只需要試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/5-1/30.
3、改善輸出電壓的波形。諧振電源是諧振式濾波電容，能改善輸出電壓的波形畸變，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流，擊穿電流相差數百倍。所以串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；內置過電壓保護,防止擊穿反擊。

為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。
注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。
在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作
請勿在易爆環境中操作
保持產品表面清潔和干燥

運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。

變頻串聯諧振由隔離變壓器、調頻調壓電源、激勵變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供變頻諧振的激勵功率。調頻串聯諧振耐壓試驗原理圖

調頻串聯諧振耐壓試驗原理圖

產品別稱：

    變頻串聯諧振交流耐壓試驗裝置、變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振　便攜式電纜耐壓試驗裝置主要用于以下方面：

1、6kV-500kV高壓交聯電纜的交流耐壓試驗

2、發電機的交流耐壓試驗

3、GIS和SF6開關的交流耐壓試驗

4、6kV-500kV變壓器的工頻耐壓試驗

5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

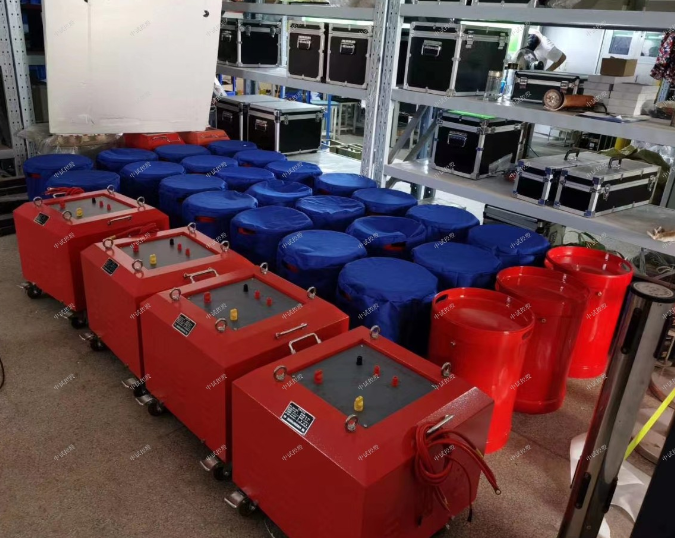

變頻串聯諧振成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成。

主要技術特點

    全國少數通過國家權威部門--電力工業電氣設備質量檢驗測試中心（武漢高壓研究所）嚴格的型式試驗鑒定，質量可靠，確保試驗人員、被試品和試驗設備本身的安全；

*體積小，重量輕，特別適合現場使用；

*符合國標要求:有監測峰值/√2功能，可實時監測試驗波形；

*過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒；

*設備自帶微型打印機，可及時打印保存試驗數據；

*按用標準抗振和防塵設計，耐長途運輸和嚴酷使用環境；

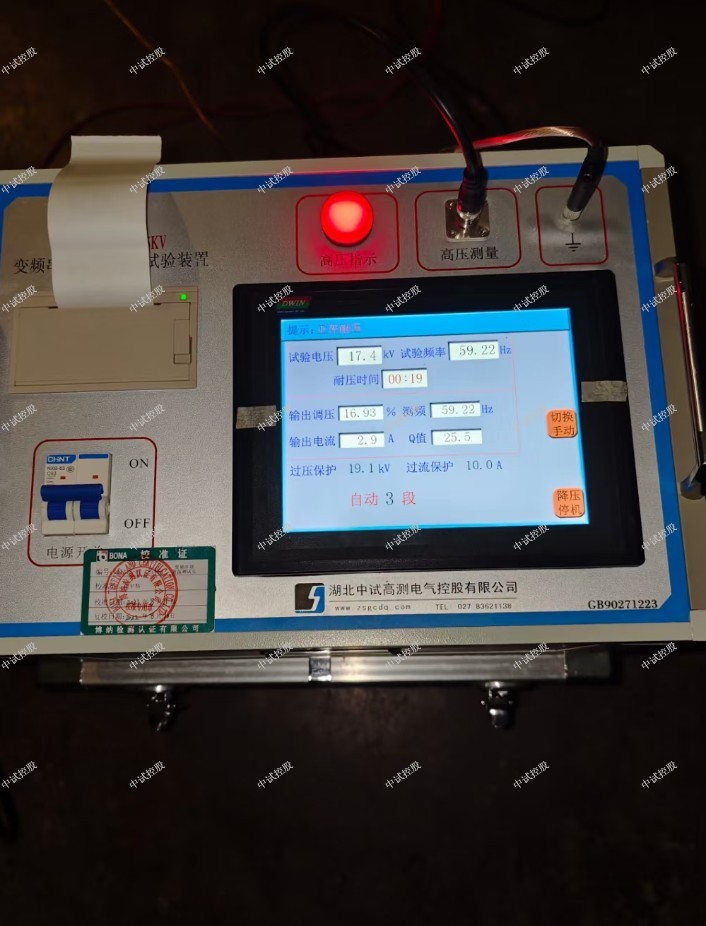

*一鍵鼠標式旋鈕“傻瓜式”操作，大屏幕液晶顯示；

*獨有軟件校準功能，方便用戶校準表計，確保高電壓值準確度；

*德國威圖設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用；

*所有主要元器件均由世界知名企業原裝進口，包括美國德州儀器，英特爾，德國西門子，施耐德，日本東芝，富士等；

*信守承諾，服務專業及時，盡最大努力為客戶需求服務； 在電阻、電容和電感串聯諧振的電路中，感抗Xl和Xc的作用是直接相減的。如果滿足一定條件，恰好使Xl=Xc，則電路的電抗等于零，電路中的電流和電壓相位相同，沒有無功功率在電阻與電感、電容間交換。電路的這種狀態稱為串聯諧振。

    在具有電阻R、電感L和電容C元件的交流電路中，電路兩端的電壓與其中電流位相一般是不同的。如果我們調節電路元件（L或C）的參數或電源頻率，可以使它們位相相同，整個電路呈現為純電阻性。電路達到這種狀態稱之為諧振。

    在電阻、電感及電容所組成的串聯電路，當容抗XC=感抗XL相等時，即發生變頻串聯諧振，此時電路中的電壓U與電流I的相位相同。電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R,電路中總阻抗最小，電流將達到最大值。
