中試控股技術研究院魯工為您講解:電纜投運后年檢調試裝置(電科院)

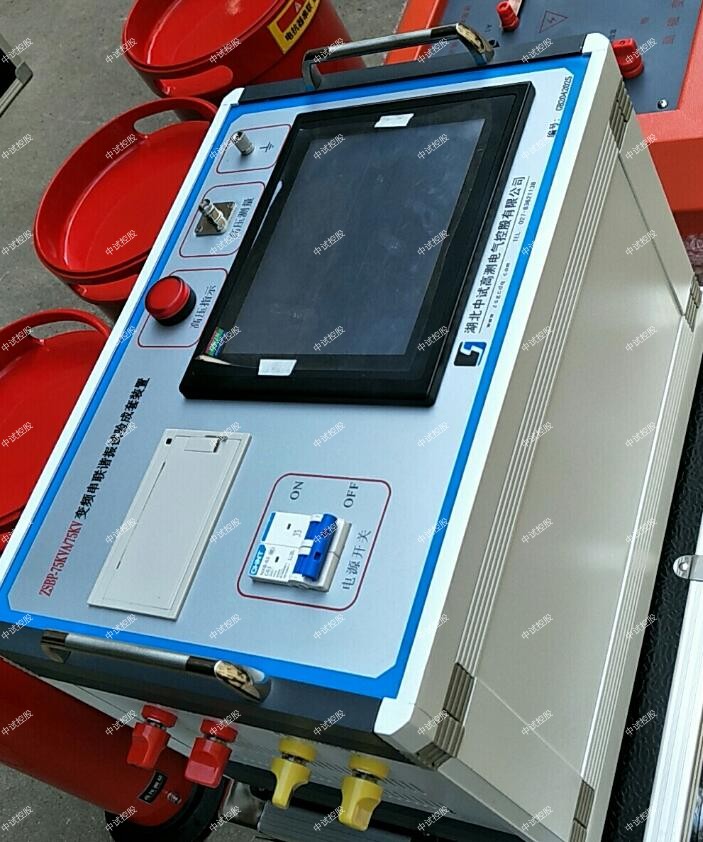

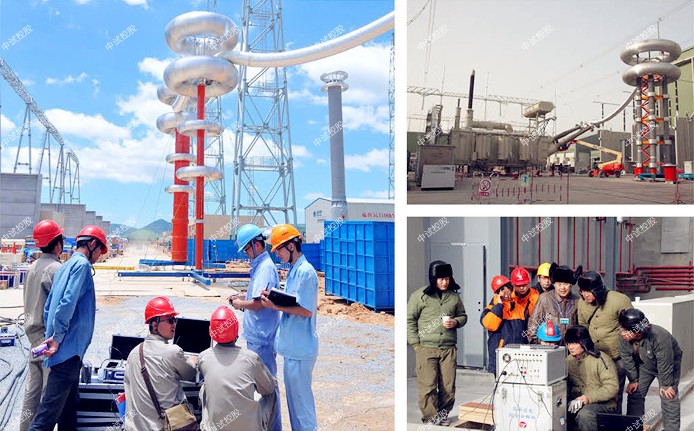

ZSBP-108KVA/108KV變頻串聯諧振耐壓試驗裝置

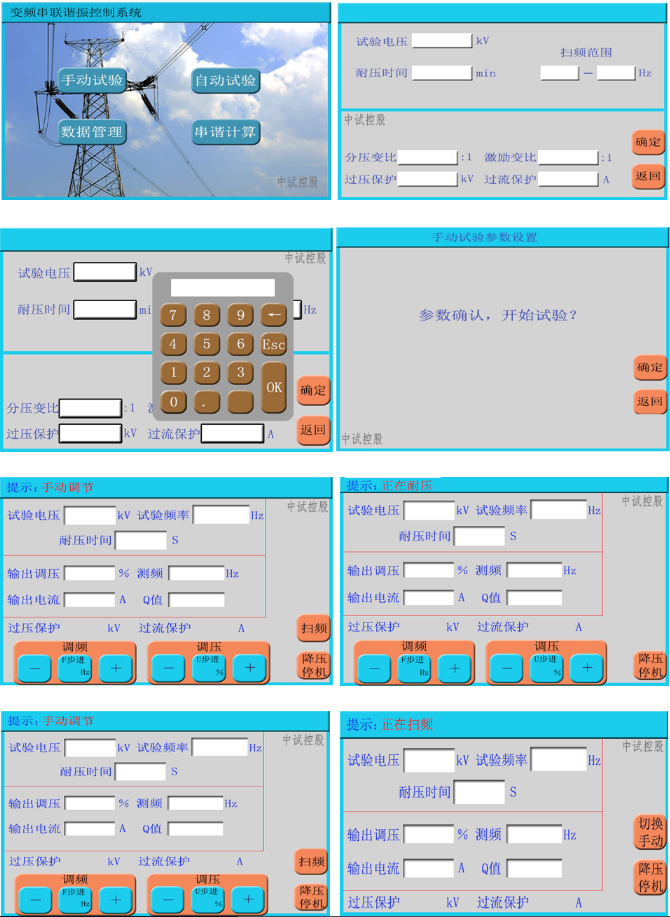

全自動模式、半自動模式、手動模式

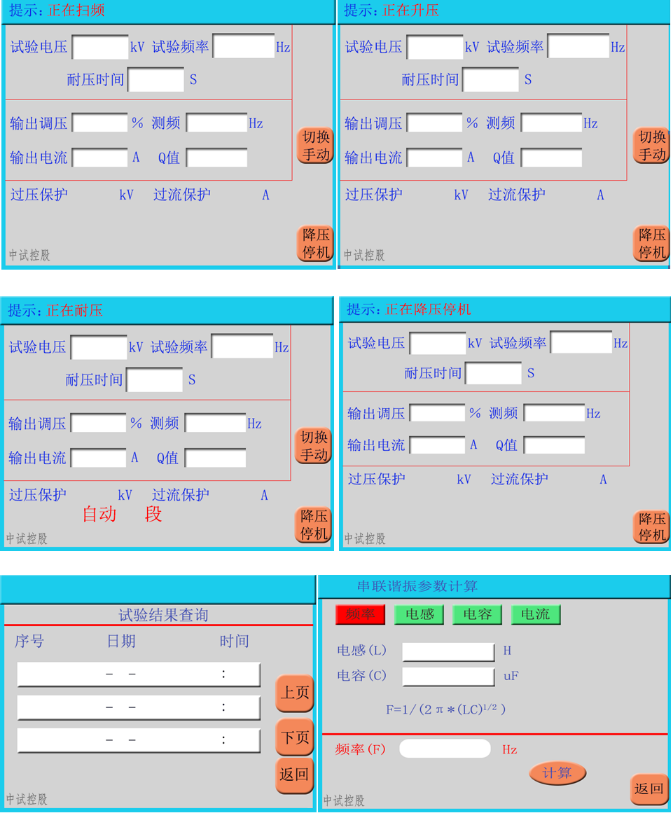

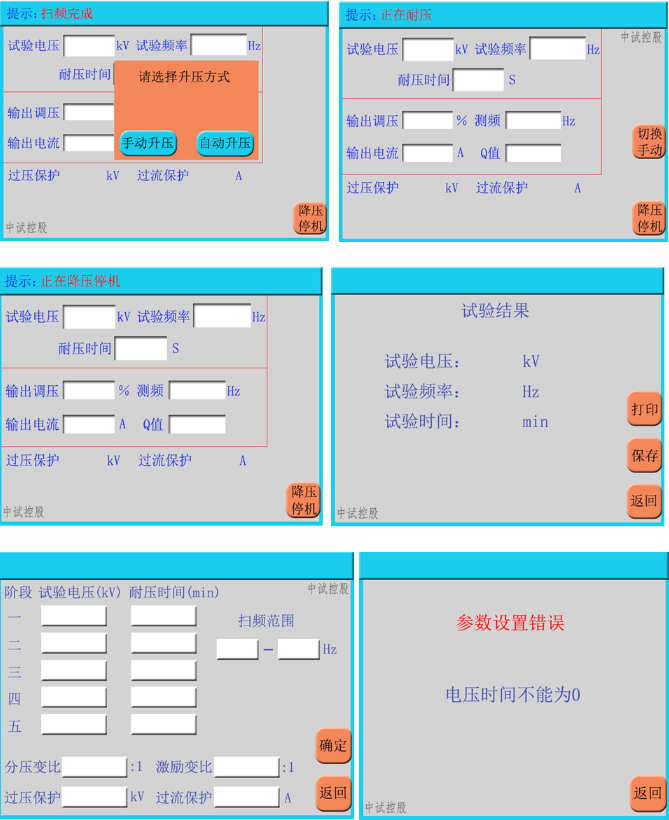

實時顯示試驗狀態,用戶可根據試驗狀態進行相應操作。
參考標準:DL/T 849.6-2016,DL/T 474.4-2018
變頻串聯諧振耐壓試驗裝置:變頻串聯諧振耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振,在被試品上獲得高電壓大電流,是當前高電壓試驗的一種新的方法和潮流,在國內外已經得到廣泛的應用。
變頻串聯諧振耐壓試驗裝置組成部分:變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。元器件(純進口):功率器件:德國英飛凌,模塊:日本富士IGBT,芯片:英特爾等
ZSBP-108KVA/108KV變頻串聯諧振耐壓試驗裝置
其次,由于施加的直流電壓場強分布與運行的交流電壓場強分布不同。直流試驗也不能真實模擬運行狀態下電纜承受的過電壓,并有效的發現電纜及電纜接頭本身和施工工藝的缺陷。因此,使用非直流的方法對交聯電纜進行耐壓試驗就越來越受到人們的重視。
同時,各種大型變壓器的交流耐壓試驗,火力及水力發電機的交流耐壓試驗也定期進行。這些設備的試驗要求的試驗設備容量大,,通常情況下采用諧振的方法進行試驗,但必須是在工頻條件下或等效工頻條件下進行。
等效工頻條件一般采用45—65HZ的頻率范圍,但是很多試驗單位要求30-300HZ試驗電源對這類設備進行交流耐壓試驗。
另外還有一種低頻設備,0.1HZ的超低頻設備耐壓儀,他有一個弊端就是電壓很難做到很高,在行業里推廣使用一直沒有得到用戶的大面積認可。串聯諧振裝置的應用很快就得到市場的認可,他是真實模擬運行狀態施加電壓,能夠很快的發現被試設備本身狀態情況。
結構: 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求;高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變;內置過電壓保護,防止擊穿反擊。
為了防止電擊,接地導體必須與地面相連。在與本產品輸入或輸出終端連接前,應確保本產品已正確接地。
采用了專用的SPWM數字式波形發生芯片,頻率分辨率16位,在20~300Hz時頻率細度可達0.1Hz;采用了正交非同步固定式載波調制方式,確保在整個頻率區間內輸出波形良好;功率部分采用了先進的IPM模塊,在小重量下確保儀器穩定和安全。
一、介紹
執行標準:DL/T 849.6-2016,DL/T 474.4-2018《電力設備專用測試儀高壓諧振試驗裝置》
作用:對被測試品做承受過電壓預防交流試驗和交接交流試驗
可以完成交流被測試品:電力電纜、變壓器、斷路器/開關、開關柜、隔離開關、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等各種被試品的預防交流試驗和交接交流耐壓試驗
電源:采用220V及380V兩種
元器件(純進口):功率器件:德國英飛凌,模塊:日本富士IGBT,芯片:英特爾等
二、參數
變頻串聯諧振耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振,在被試品上獲得高電壓大電流,是當前高電壓試驗的一種新的方法和潮流,在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片,頻率分辨率16位,在20~300Hz時頻率細度可達0.1Hz;采用了正交非同步固定式載波調制方式,確保在整個頻率區間內輸出波形良好;功率部分采用了先進的IPM模塊,在小重量下確保儀器穩定和安全。
1、輸入:電壓220V或者380V ±10%
2、頻率:45/65Hz
3、輸出電壓:0-250V
4、輸出波形:正弦波
5、頻率調節范圍:30-300Hz
6、頻率分辨率:0.01Hz
7、頻率穩定度:0.1%
8、頻率步進值:5Hz,1Hz,0.1Hz,0.01Hz
9、電壓分辨率:0.1kV
10、電壓測量精度:1.5%
11、電壓步進值: 1%,0.5%,0.1%,0.01%
12、運行連續工作時間:60分鐘
國內一些研究機構認為,交聯聚乙烯電纜的直流耐壓試驗中,由于空間電荷效應,絕緣中的實際電場強度可比電纜絕緣的工作電場強度高達11倍。交聯聚乙烯絕緣電纜即使通過了直流試驗不發生擊穿,也會引起絕緣的嚴重損傷。
注意所有終端的額定值:為了防止火災或電擊危險,請注意本產品的所有額定值和標記。在對本產品進行連接之前,請閱讀本產品使用說明書,以便進一步了解有關額定值的信息。
在有可疑的故障時,請勿操作:如懷疑本產品有損壞,請本公司維修人員進行檢查,切勿繼續操作。
請勿在潮濕環境下操作
請勿在易爆環境中操作
保持產品表面清潔和干燥
在中性點不接地電力系統中,由于電磁式電壓互感器(TV)激磁特性的非線性,當電壓發生波動使網絡中電抗接近容抗時,便產生諧振過電壓。特別是遇有激磁特性不好(易飽和)的TV及系統發生單相對地閃絡或接地時,更容易引發諧振過電壓。輕者令到TV的熔斷器熔斷、匝間短路;重者則發生避雷器、母線短路、廠用電失電等嚴重威脅電力系統和電氣設備運行安全的事故。
諧振即物理的簡諧振動,物體在跟偏離平衡位置的位移成正比,且總是指向平衡位置的回復力的作用下的振動。其動力學方程式是F=-kx。諧振的現象是電流增大和電壓減小,越接近諧振中心,電流表電壓表功率表轉動變化快,但是和短路得區別是不會出現零序量。
在物理學里,有一個概念叫共振:當策動力的頻率和系統的固有頻率相等時,系統受迫振動的振幅最大,這種現象叫共振。電路里的諧振其實也是這個意思:當電路的激勵的頻率等于電路的固有頻率時,電路的電磁振蕩的振幅也將達到峰值。實際上,共振和諧振表達的是同樣一種現象。這種具有相同實質的現象在不同的領域里有不同的叫法而已。
諧振應用
收音機利用的就是諧振現象。轉動收音機的旋鈕時,就是在變動里邊的電路的固有頻率。忽然,在某一點,電路的頻率和空氣中原來不可見的電磁波的頻率相等起來,于是,它們發生了諧振。遠方的聲音從收音機中傳出來。這聲音是諧振的產物。
諧振電路
由電感L和電容C組成的,可以在一個或若干個頻率上發生諧振現象的電路,統稱為諧振電路。在電子和無線電工程中,經常要從許多電信號中選取出我們所需要的電信號,而同時把我們不需要的電信號加以抑制或濾出,為此就需要有一個選擇電路,即諧振電路。另一方面,在電力工程中,有可能由于電路中出現諧振而產生某些危害,例如過電壓或過電流。所以,對諧振電路的研究,無論是從利用方面,或是從限制其危害方面來看,都有重要意義。
諧振特點

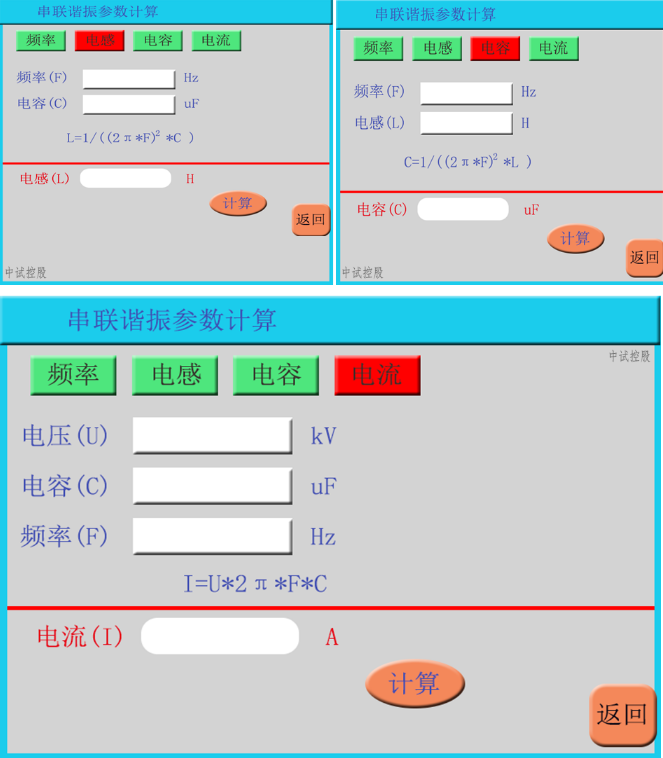

諧振電路都有一個特點,容抗等于感抗,電路呈阻性:
那么就有ωL=1/ωC
因為LC都是已知條件,那么可以把諧振的頻率點算出來。
品質因數Q=ωL/R,所謂品質因數如果為28,那么并聯的諧振電路就是電流增大了28倍;如果是串聯的諧振電路,那么就是電壓增加了28倍。
那么現在串聯諧振點下的電壓為施加的電壓乘以品質因數。
如果已知條件告訴你的施加電壓為峰值,那么就直接相乘;如果已知條件告訴你的施加電壓為有效值,那么還需要將算出來的電壓再乘以1.414得出峰值。
在電阻、電感及電容所組成的串聯電路內,當容抗XC與感抗XL相等時,即XC=XL,電路中的電壓U與電流I的相位相同,電路呈現純電阻性,這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2 +(XC-XL)^2=R,電路中總阻抗最小,電流將達到最大值。

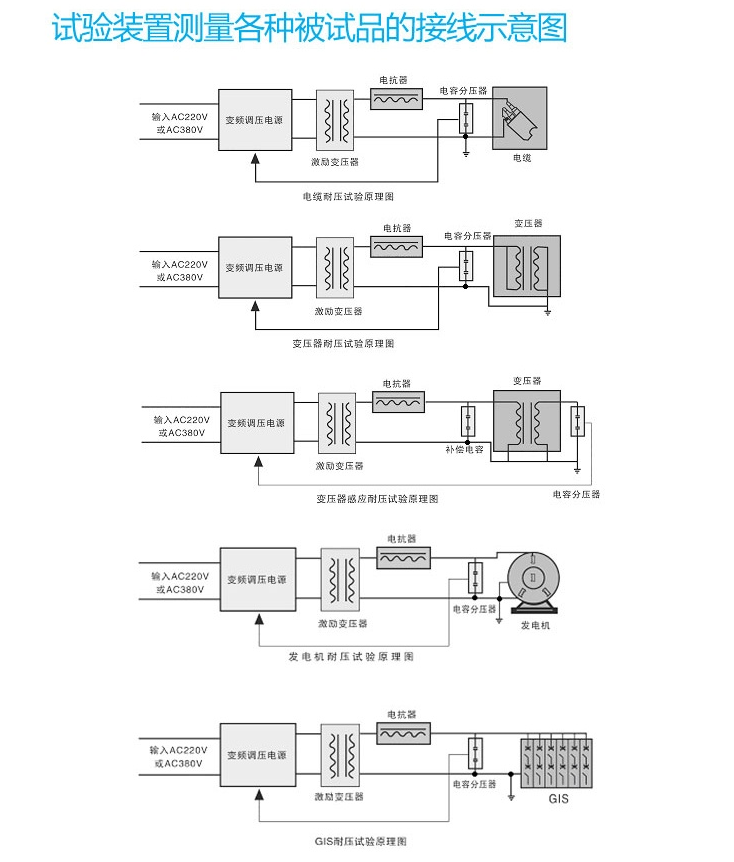

串聯諧振一般是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被試品上,用于測量被試品上的諧振電壓,并作過壓保護信號。
串聯諧振原理
在回路頻率 f=1/2π√LC 時,回路產生諧振,此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素,即電壓諧振倍數,一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振,再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振,變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。
串聯諧振別稱
串聯諧振變壓器、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振原理、串聯諧振應用、串聯諧振系統、變頻串聯諧振交流耐壓試驗裝置、調頻串聯諧振裝置、變頻串聯諧振試驗裝置,電纜交流耐壓試驗裝置、串聯諧振耐壓試驗設備,電纜耐壓試驗設備,調頻串聯諧振試驗裝置等 。
