中試控股技術研究院魯工為您講解:6KV交聯聚乙烯電纜交流耐壓試驗裝置

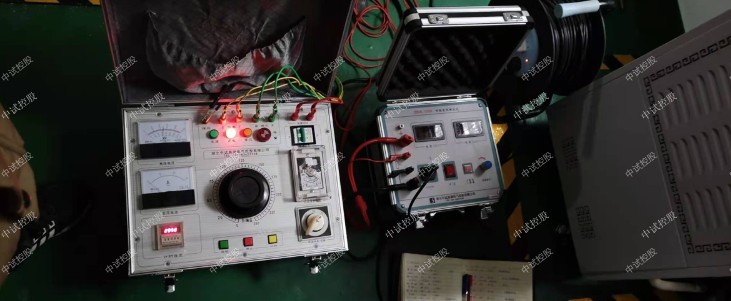

ZSBP-22kVA/22kV 變頻串聯諧振耐壓試驗裝置
10kV/25mm2電纜1km交流耐壓試驗,電容量≤0.1576uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間5min。
參考標準:DL/T 849.6-2016,DL/T 474.4-2018

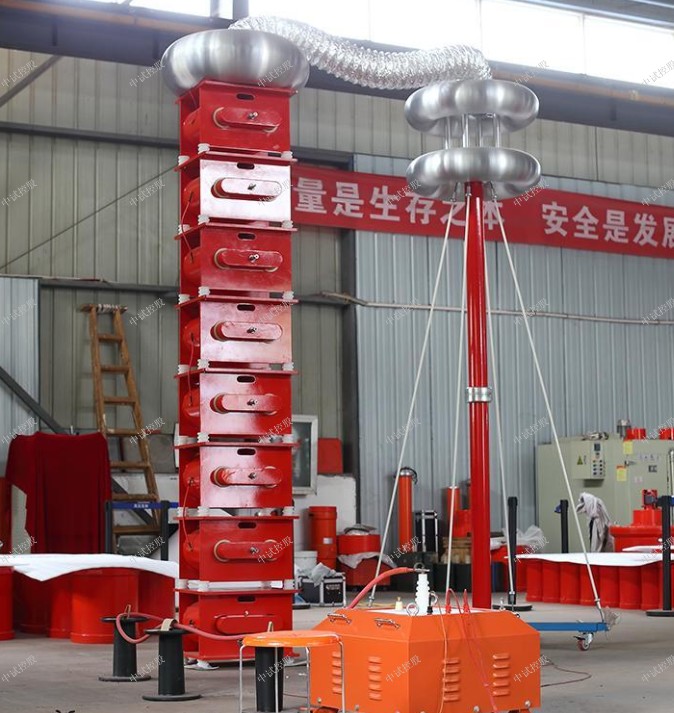

變頻串聯諧振試驗裝置:ZSBP系列變頻串聯諧振耐壓試驗裝置,中試控股采用調節電源頻率的方式,使得電抗器與被試電容器實現諧振,從而在被試品上獲得高電壓大電流,因其所需電源功率小、設備重量輕體積小在國內外得到了廣泛應用,是當前高電壓試驗的新方法和潮流。
交流耐壓試驗是電力設備絕緣強度有效和直接的方法,是電力預防性試驗的一項重要內容。 此外,由于交流耐壓試驗電壓一般比運行電壓高,因此通過試驗后,設備有較大的安全裕度,因此交流耐壓試驗是電力設備安全運行的一種重要手段。一般變頻串聯諧振試驗裝置來進行交流耐壓試驗。
警 告!
驗證:
1、110kV/300mm長度0.5km電纜的交流耐壓試驗,電容量≤0.0735uF,試驗頻率30-300Hz,試驗電壓128kV,試驗時間60min。
使用電抗器兩節并聯,則L=350/2=175H
2、35kV/300mm長度1km電纜的交流耐壓試驗,電容量≤0.1945uF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間60min。
使用電抗器兩節并聯,則L=276/2=138H
當回路發生串聯諧振時,X1=Xc,Uc=U/RXc=U/RXL。其中XL為回路感抗,Xc為回路彎抗,U為勵磁電壓,Uc為試品承受電壓。設諧振回路的品質因數為Q,則Uc=QU,即被試品上獲得的電壓為勵磁電壓的Q倍,被試品上獲得的容量也為試驗電源容量的Q倍,就實現了用低電壓小容量試驗變壓器對大容量試品進行交流耐壓試驗的目的。
特征
變頻串聯諧振耐壓試驗裝置,中試控股采用調節電源頻率的方式,使得電抗器與被試電容器實現諧振,從而在被試品上獲得高電壓大電流,因其所需電源功率小、設備重量輕體積小,在國內外得到了廣泛好評和應用,是當前高電壓試驗的新方法和潮流。
所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的,在整個系統中,電源只需要提供系統中有功消耗的部分,因此試驗所需的電源功率只有試驗容量的1/Q。
結構: 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求;高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變;內置過電壓保護,防止擊穿反擊。
采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振,在被試品上獲得高電壓大電流,是當前高電壓試驗的一種新的方法和潮流,在國內外已經得到廣泛的應用。
10kV/120mm2電纜0.6km交流耐壓試驗,電容量≤0.1562uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間5min。
10kV/300mm2電纜0.5km交流耐壓試驗,電容量≤0.1877uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間5min。
10kV/630mm2電纜0.2km交流耐壓試驗,電容量≤0.102uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間5min。
試驗電壓的確定交流耐壓試驗中,關鍵的問題就是正確選擇試驗電壓的數值,一方面要求能保證絕緣水平,另一方面要考慮因試驗電壓過高而引起的絕緣劣化。
禁止帶電拔插測試線,您在插拔測試線、電源插座時,會產生電火花,小心電擊,避免觸電危險,注意人身安全!
高壓危險!操作此電源或諧振系統的人員必須具備高壓專業技術人員資格。
1. 查看或拆接試驗回路連線時,必須斷開設備電源, 嚴禁設備帶電時查看或拆接試驗回路連線。否則可能造成人員傷亡事故。
2. 操作人員必須熟讀操作手冊了解操作注意事項后,嚴格按照操作手冊進行操作。
3. 通電試驗前必須檢查所有試驗連線正確,尤其是接地端子必須良好接地。
安全要求
請閱讀下列安全注意事項,以免人身傷害,并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險,本產品只可在規定的范圍內使用。
只有合格的技術人員才可執行維修
—防止火災或人身傷害!
使用適當的電源線:只可使用本產品專用、并且符合本產品規格的電源線。
正確地連接和斷開:當測試導線與帶電端子連接時,請勿隨意連接或斷開測試導線。
產品接地:本產品除通過電源線接地導線接地外,產品外殼的接地柱必須接地。為了防止電擊,接地導體必須與地面相連。在與本產品輸入或輸出終端連接前,應確保本產品已正確接地。
注意所有終端的額定值:為了防止火災或電擊危險,請注意本產品的所有額定值和標記。在對本產品進行連接之前,請閱讀本產品使用說明書,以便進一步了解有關額定值的信息。
在有可疑的故障時,請勿操作:如懷疑本產品有損壞,請本公司維修人員進行檢查,切勿繼續操作。
請勿在潮濕環境下操作
請勿在易爆環境中操作
保持產品表面清潔和干燥
由于電力預防試驗大多是對于大容量和高電壓的電氣設備,建議采用工頻耐壓進行絕緣性能的檢測,也就是剔除了采用直流高壓發生器對于電氣設備絕緣性能檢測的使用要求,雖兩者都屬于破壞性試驗,但經過長期的研究,采用工頻耐壓的方式相對于直流耐壓穩定性,安全性要好,由于電氣設備的容量大,電壓高,往往像油浸式試驗變壓器一類的工頻耐壓設備無法滿足測試要求,在國內,為了達到這一目的,基本通過變頻串聯諧振來實現測量。
變頻串聯諧振,“變頻”在串聯諧振電路中,通過調整可變的頻率范圍產生諧振條件,“串聯”是指在整個電路中的鏈接方式,串聯時,電壓相加,電流不變,“諧振”是指的諧振電路,組合起來就是我們常說的串聯諧振試驗裝置。
所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的,在整個系統中,電源只需要提供系統中有功消耗的部分,因此試驗所需的電源功率只有試驗容量的1/Q。
設備的重量和體積大大減少。串聯諧振裝置中,省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器,而且,諧振激磁電源只需試驗容量的1/Q,使得系統重量和體積大大減少,一般為普通試驗裝置的1/10-1/30。
有效改善輸出電壓波形。諧振電源是諧振式濾波電路,能改善輸出電壓的波形畸變,獲得很好的正弦波形,有效防止了諧波峰值對試品的誤擊穿。
設備的重量和體積大大減少。串聯諧振裝置中,省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器,而且,諧振激磁電源只需試驗容量的1/Q,使得系統重量和體積大大減少,一般為普通試驗裝置的1/10-1/30。
有效改善輸出電壓波形。諧振電源是諧振式濾波電路,能改善輸出電壓的波形畸變,獲得很好的正弦波形,有效防止了諧波峰值對試品的誤擊穿。
采用了專用的SPWM數字式波形發生芯片,頻率分辨率16位,在20~300Hz時頻率細度可達0.1Hz;采用了正交非同步固定式載波調制方式,確保在整個頻率區間內輸出波形良好;功率部分采用了先進的IPM模塊,在小重量下確保儀器穩定和安全。
1、串聯諧振試驗裝置具有過壓、過流、零位啟動、系統失諧(閃絡)等保護功能,過壓過流保護值可以根據用戶需要整定,試品閃絡時閃絡保護動作并能記下閃絡電壓值,以供試驗分析。
2、整個裝置單件重量很輕,最大不超過40kg,便于現場使用。
3、串聯諧振試驗裝置具有三種工作模式,方便用戶根據現場情況靈活選擇,提高試驗速度。工作模式為:全自動模式、手動模式、自動調諧手動升壓模式。
4、能存儲和異地打印數據,存入的數據編號是數字,方便的幫助用戶識別和查找。
5、串聯諧振自動掃頻時頻率起點可以在規定范圍內任意設定,掃頻方向可以向上、向下選擇,同時液晶大屏幕顯示掃描曲線,方便使用者直觀了解是否找到諧振點。
6、串聯諧振試驗裝置采用了DSP平臺技術,可以方便的根據用戶需要增減功能和升級,也使得人機交換界面更為人性化。
串聯諧振
串聯諧振試驗裝置技術指標
1、額定電壓:45kV---滿足10kV電纜的交流耐壓試驗;90kV---滿足35kV電纜、變壓器的交流耐壓試驗;
2、輸出電壓波形畸變率:<1.0%
3、允許連續工作時間:額定條件下一次性工作60分鐘;
4、串聯諧振自身品質因數:Q>50
5、GIS,開關等試驗滿負荷時品質因數:Q>50(與負載相關)
6、輸入電源:單相380V
7、頻率調節范圍:30Hz~300Hz
8、系統測量精度:1.5%
9、串聯諧振試驗裝置具有過壓、過流、零位啟動等保護功能
串聯諧振試驗裝置技術參數
1、變頻電源一臺:
額定功率:10kW;
輸入電壓:單相 380V±15% 50Hz
輸出電壓:0~400V可調
輸出電壓頻率:30~300Hz
0.1Hz步進可調
頻率不穩定度≤0.02%
輸出電流:0~37.5A
2、高壓電抗器(共4臺):
額定工作電壓:27kV
額定工作電流:1.5A
額定電感量:80H
串聯諧振連續工作時間:30min
溫 升:小于45度
工作頻率:30~300Hz
3、激勵變壓器一臺:
額定容量:10kVA
輸入電壓:400V
輸出電壓:15kV/3kV/2kV
輸出電流:1A/5A/7.5A
4、電容分壓器一臺:
自身電容量:1000pF
串聯諧振額定電壓:100kV
工作頻率:30~300Hz
不確定度:1.5%
提到串聯諧振試驗裝置,專業人士并不陌生,串聯諧振試驗裝置主要針對10kV、35 kV電纜、35kV主變、母線、開關、絕緣子等電氣主設備的交流耐壓試驗設計制造。既可滿足高電壓、小電流的設備試驗條件要求,又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求。下面我們就來了解下有關串聯諧振試驗裝置的試驗方法:
1、電流選擇
根據電氣設備所需的電流IC選擇串聯諧振試驗裝置的額定輸出電流IN,使其大于所需的電流IC,即IN>IC而所需的電流IC可按下式進行估算,試驗變壓器的額定輸出電流取IN=770A。
2、電壓選擇
根據試驗電壓的要求,選擇具有合適電壓的串聯諧振試驗裝置,使試驗變壓器的高壓側的額定電壓UN大于試驗電壓UC,即UN>UC;其次檢查試驗變壓器所需的低壓側電壓,是否能和現場的電源電壓、調壓器相匹配。
串聯諧振試驗裝置的電壓值既要能滿足發現被試品的絕緣缺陷,考核其絕緣的抗電強度,又要盡可能避免在試驗過程中對絕緣造成較大的損傷,所以確定恰當的試驗電壓值意義重大。所以,串聯諧振試驗裝置的額定電壓設為UN=330kV。
3、串聯諧振試驗裝置容量的選擇
選擇串聯諧振試驗裝置的容量應盡可能大于計算結果,因為試驗線路、試驗設備,本身對地存在雜散電容,使得估算的試驗電流小于實際值的緣故。用50Hz電壓進行試驗,由于電纜線路的電容較大,做試驗就需要大容量的試驗變壓器、調壓器以及電源等串聯諧振試驗裝置設備。
4、串聯諧振試驗裝置對絕緣缺陷的檢測
絕緣缺陷的檢測是最嚴格、最有效和最直接的試驗方法,它對判斷電氣設備能否繼續參加運行具有決定性的意義,也是保證設備絕緣水平,避免發生絕緣事故的重要手段。絕緣缺陷的檢測是在接近運行條件的情況下,檢驗設備助絕緣水平。對設備來說,是一種破壞性試驗??赡軙^緣造成新的損傷或者加劇絕緣原有的損傷,但這些損傷在加壓的時間內并未擊穿顯現出來,由于造成的絕緣損傷是不可恢復,永久性的,如果串聯諧振試驗裝置繼續投入使用,將會受到極大的危害。
