中試控股技術研究院魯工為您講解：35kv電纜頭耐壓試驗標準裝置

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置

10kV/300mm2的電纜，長度1km，電容量≤0.378uF試驗頻率為30-300Hz,試驗電壓22kV。
35kV/300mm2的電纜，長度0.5km，電容量≤0.01uF試驗頻率為30-300Hz,試驗電壓52kV。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

變頻串聯諧振耐壓試驗裝置：ZSBP系列變頻串聯諧振耐壓試驗裝置，中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小在國內外得到了廣泛應用，是當前高電壓試驗的新方法和潮流。

交流耐壓試驗是電力設備絕緣強度有效和直接的方法，是電力預防性試驗的一項重要內容。 此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是電力設備安全運行的一種重要手段。一般變頻串聯諧振試驗裝置來進行交流耐壓試驗。
試驗電壓的確定交流耐壓試驗中，關鍵的問題就是正確選擇試驗電壓的數值，一方面要求能保證絕緣水平，另一方面要考慮因試驗電壓過高而引起的絕緣劣化。

中試控股系統主要性能及參數
1、電源電壓：   220V±10%、50Hz；
  2、額定容量：  54KVA；
  3、輸出電壓：    54KV，
  4、輸出電流：   1A，2A，
  5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
  8、輸出頻率范圍:     30～300Hz ；
    9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。

統配置及具體參數

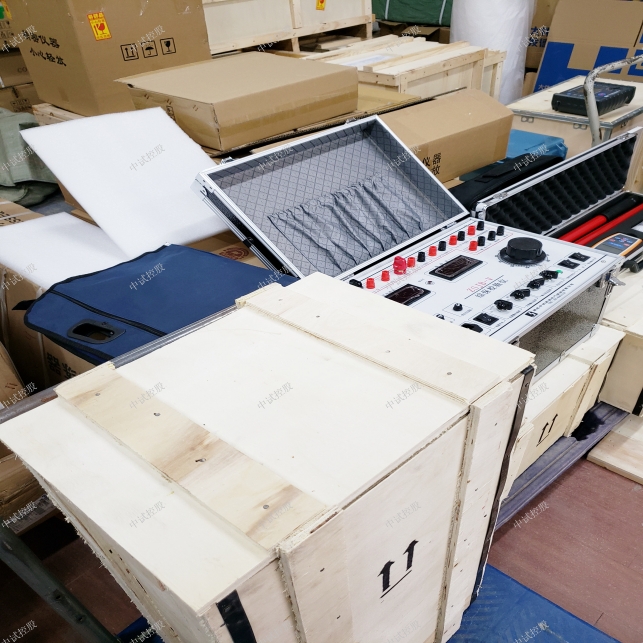

1、變頻控制電源6KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  6KW
c) 工作電源:      交流220V、50Hz 。
d) 輸出電壓:      0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  24A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
  O) 重   量： 16Kg
2、 中試控股勵磁變壓器6KVA            1臺
a) 額定容量:    6KVA
b) 輸入電壓:    250V
c) 輸出電壓：   1.75KV；3.5KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
  h) 重   量：    40Kg ;

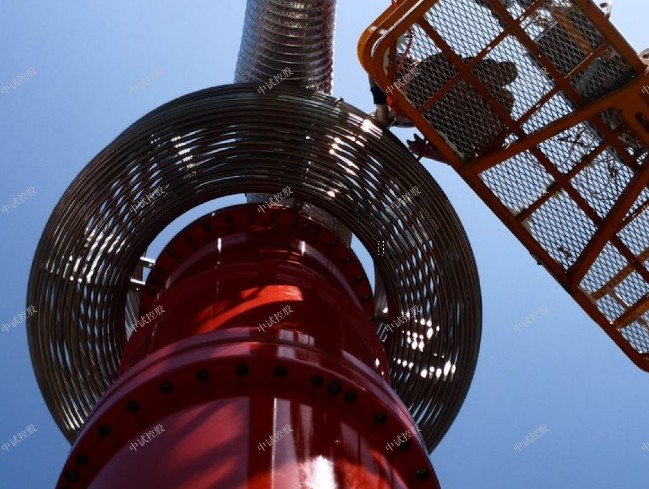

3、高壓電抗器 DK-27/27      2臺
a) 額定容量：   27KVA
b) 額定電壓：   27KV
c) 額定電流：1A
e) 品質因素：  Q≥30
f) 結    構： 干式；
    g)  重    量： 35Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器   60/0.003              1臺
a) 額定電壓：    60KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    1000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；內置過電壓保護,防止擊穿反擊。

一般應考慮以下幾個因素：
1、在被試品上可能產生過電壓的數值、持續時間及其次數。如被試品遭受較高過電壓的可能性極小，則可不必采用過高的試驗電壓；如被試品（如直接與架空線連接的發電機）可能遭受到較高的過電壓時，則應適當提高試驗電壓的數值。
2、電氣設備設計時采用的絕緣水平。
3、設備絕緣的狀況。設備在運行中由于各種條件的影響，使絕緣逐步劣化，絕緣性能下降，故在確定試驗電壓時，應考慮到絕緣損傷的程度和運行年限。例如，運行中設備的試驗電壓應為出廠時的75%~90%。

兩個、變頻串聯諧振耐壓器件通用測試

電纜測試筆記：

1、已安裝處理測試電纜，以滿足調試狀態的要求。

2、測試相芯線連接高壓源，測試相位屏蔽層、非相測試芯線和非相位測試屏蔽層應接地，確認后開始測試。

3、電纜屏蔽過電壓保護器短路，相應的端部電纜金屬屏蔽或金屬套管暫時接地。

4、如果電纜頭直接連接到GIS，則GIS應符合運行條件，并且應斷開GIS內部的、避雷器。

5、如果電纜頭安裝在塔上，如果你對中試控股的感興趣或者有什么疑問，歡迎致電：中試控股，中試控股-您身邊的電力測試專家。則電纜屏蔽層和非試驗相連接到地面。接地線不能用桿塔代替。必須通過專門配備的接地線連接到變頻諧振系統。

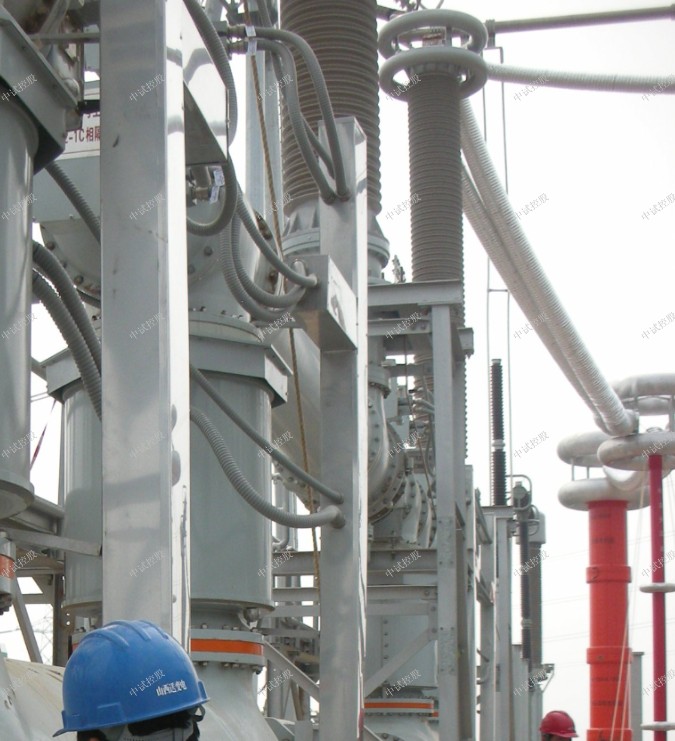

變頻器串聯諧振耐壓全套GIS測試注：

1、測試，測試連接到高壓電源，如果你對中試控股的感興趣或者有什么疑問，歡迎致電：中試控股，中試控股-您身邊的電力測試專家。高壓引線需要使用特殊的非光環引線，非測試連接用GIS機箱接地。

2、試驗必須確保每個腔室中的SF6氣體處于額定壓力，并且在充氣4小時后氣體含量在可接受的范圍內。 GIS處于運行狀態，可在確認后進行測試。

3、在測試加壓前，確保GIS中的變壓器被移除（如果GIS制造商同意，如果你對中試控股的感興趣或者有什么疑問，歡迎致電：中試控股，中試控股-您身邊的電力測試專家。變壓器可以加壓在一起，但測試諧振頻率必須大于100Hz）、 CT二次短路，避雷器連接應斷開。

4、測試電壓加在輸出外殼中，外殼芯連接到高壓電源，外殼金屬法蘭連接到系統地線。

5、在測試過程中，必須在、測試系統和測試系統組件之間的GIS外殼之間使用專用接地線。接地棒不應用于替換測試系統和GIS外殼之間的接地連接。

6、請注意，測試系統和現場網格之間存在一點連接。接地點必須位于分壓器和測試件之間的線上。

交聯聚乙烯絕緣電纜即使通過了直流試驗不發生擊穿，也會引起絕緣的嚴重損傷。

其次，由于施加的直流電壓場強分布與運行的交流電壓場強分布不同。直流試驗也不能真實模擬運行狀態下電纜承受的過電壓，并有效的發現電纜及電纜接頭本身和施工工藝上的缺陷。

因此，使用非直流的方法對交聯電纜進行耐壓試驗就越來越受到人們的重視。

同時，各種大型變壓器的交流耐壓試驗，火力及水力發電機的交流耐壓實驗也定期進行。這些設備的試驗要求的試驗設備容量大，通常情況下采用諧振的辦法進行試驗，但必須是在工

勵磁變壓器接線注意事項：

a.用于10KV電纜的耐壓裝置，勵磁變壓器一般接低端；

b. 用于10KV和35KV電纜的耐壓裝置，10KV電纜耐壓勵磁變壓器接低端，35KV電纜耐壓勵磁變壓器接較高端；

c. 用于10KV 、35KV和110KV電纜的耐壓裝置：10KV、35KV電纜耐壓勵磁變壓器接低端，110KV電纜耐壓勵磁變壓器接高端；

電抗器及電容器分壓器接線注意事項：串聯諧振系統對于短電纜，無論電壓高低，一般將至少兩節電抗器串聯，以確保回路可以諧振。

串聯諧振系統電機耐壓試驗操作:

現場接線示意圖:

勵磁變壓器接線注意事項:1.用于電機的耐壓裝置，勵磁變壓器一般接低端；2. 用于電機和電纜的耐壓裝置，電纜耐壓勵磁變壓器接低端，電機耐壓勵磁變壓器接高端；3. 通常情況下，用于電機耐壓的諧振裝置兼容較低電壓的電纜。
