中試控股技術研究院魯工為您講解：35kV電纜預防性試驗設備（電科院推薦）

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置

10kV/300mm2的電纜，長度1km，電容量≤0.378uF試驗頻率為30-300Hz,試驗電壓22kV。
35kV/300mm2的電纜，長度0.5km，電容量≤0.01uF試驗頻率為30-300Hz,試驗電壓52kV。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

變頻串聯諧振耐壓試驗裝置：ZSBP系列變頻串聯諧振耐壓試驗裝置，中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小在國內外得到了廣泛應用，是當前高電壓試驗的新方法和潮流。

交流耐壓試驗是電力設備絕緣強度有效和直接的方法，是電力預防性試驗的一項重要內容。 此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是電力設備安全運行的一種重要手段。一般變頻串聯諧振試驗裝置來進行交流耐壓試驗。
試驗電壓的確定交流耐壓試驗中，關鍵的問題就是正確選擇試驗電壓的數值，一方面要求能保證絕緣水平，另一方面要考慮因試驗電壓過高而引起的絕緣劣化。

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置系統配置及具體參數
1、變頻控制電源6KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  6KW
c) 工作電源:      交流220V、50Hz 。
d) 輸出電壓:      0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  24A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置串聯諧振試驗中控制逆變器的方法有調幅控制和脈沖調頻控制兩種。脈沖頻率調制方法實現起來比較簡單，可以在下面兩種情況下使用。
1 )如果負載對工作頻率范圍沒有嚴格限制,這時頻率必須跟蹤,但相位差可以存在而不處于諧振工作狀態。
2 )如果負載的Q值較高,或者功率調節范圍不是很大,則較小的頻率偏差就可以達到調功的要求。
脈沖頻率調制方法的主要缺點是工作頻率在功率調節過程中不斷變化,導致集膚深度也隨之而改變,在某些應用場合如表面淬火等，集膚深度的變化對熱處理效果會產生較大的影響,這在要求嚴格的應用場合中是不允許的。
變頻串聯諧振試驗裝置是用于鑒定電氣設備絕緣強度，它對于判斷電氣設備能否投入運行具有決定性的意義，也是用來保證設備絕緣水平,避免發生絕緣事故的重要手段。因為變頻串聯諧振試驗裝置能充分反映電氣設備在交流電壓下運行的實際情況，能真實有效的發現絕緣缺陷。
變頻串聯諧振采用的是諧振原理，在系統回路中產生一定頻率的電壓與回路中的電容，電抗產生諧振，其電容（試品）兩端產生諧振電壓后，再進行升壓，使電容兩端的電壓達到試驗電壓。
通過以上原理和現場的實際試驗情況，一般變頻串聯諧振試驗裝置試驗中的過電壓發生于兩種情況下，一種是在儀器尋找諧振點，產生諧振電壓的過程中；一種是在升壓到達試驗電壓的情況下。

1、電源電壓：   220V±10%、50Hz；

2、額定容量：  54KVA；

3、輸出電壓：    54KV，

4、輸出電流：   1A，2A，

5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍:     30～300Hz ；

9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；內置過電壓保護,防止擊穿反擊。

一般應考慮以下幾個因素：
1、在被試品上可能產生過電壓的數值、持續時間及其次數。如被試品遭受較高過電壓的可能性極小，則可不必采用過高的試驗電壓；如被試品（如直接與架空線連接的發電機）可能遭受到較高的過電壓時，則應適當提高試驗電壓的數值。
2、電氣設備設計時采用的絕緣水平。
3、設備絕緣的狀況。設備在運行中由于各種條件的影響，使絕緣逐步劣化，絕緣性能下降，故在確定試驗電壓時，應考慮到絕緣損傷的程度和運行年限。例如，運行中設備的試驗電壓應為出廠時的75%~90%。

變壓器繞組變形的常見原因有：從設計原因的分析，設計過程中對變壓器抗短路能力的考慮不充分，材料強度的選擇不充分。根據制造過程的分析， 中試控股電力講解在生產過程中，繞組沒有緊密纏繞，干燥不足和加壓不足。均勻，支撐不緊密，同心度偏差大。從運行原因的分析來看，出口處的短路頻繁發生并且相互干擾，從而導致運行水平較低。另外，在操作過程中會發生碰撞和傾斜。專業測試人員自身素質的缺乏也是造成變壓器繞組變形的原因。

        設計時，應充分考慮變壓器的抗短路能力。變壓器出廠時必須通過抗短路能力測試；變壓器繞組應緊緊纏繞，墊圈應完全干燥；操作人員應注意檢查，以減少短路的發生；運輸和安裝過程嚴格按照有關操作程序進行；測試人員應該能夠熟練操作測試設備。   變壓器有載開關測試儀是一種用于測量和分析電力系統中有載分接開關以及電力系統中特殊變壓器的電氣性能指標的綜合測量儀器。

        中試控股電力變壓器有載開關測試儀由計算機控制。通過專門設計的測量電路，它可以測量有載分接開關的過渡時間、過渡波形、過渡電阻、三相同步和其他參數。這些條件可以通過分接開關導線直接測量，也可以通過變壓器的三相套管和中性點直接測量。

        變壓器有載開關測試儀具有分析，存儲和打印測量數據的功能。解決了電流互感器有載分接開關的測量方法落后，無特殊測試方法的問題。在大修期間及時診斷出有載分接開關的潛在故障，這對于提高電力系統運行的可靠性具有重要意義。中試控股電力交流耐壓測試是通過串聯諧振裝置實現交流電壓的綜合設備。變壓器的交流耐壓測試是確定變壓器和電氣設備絕緣強度的最直接方法。中試控股電力串聯諧振測試裝置對于判斷電氣設備是否可以投入運行具有決定性的作用。意義重大，同時串聯諧振測試儀也是確保變壓器設備絕緣水平，避免絕緣事故的重要手段。

       中試控股電力交流耐壓測試是破壞性測試。在進行交流耐壓測試之前，必須先測試變壓器的絕緣電阻，吸收率，泄漏電流，介電損耗角和測試產品的絕緣油強度。只有上述測試結果是正常的。進行交流耐壓測試時，如果發現設備絕緣不良，例如潮濕或局部缺陷，通常需要首先進行處理，并且在處理合格后再進行耐壓測試，以避免絕緣進一步擴展電氣設備的缺陷，甚至不可逆的絕緣擊穿。

        中試控股電力諧振測試設備是驗證變壓器，交聯電纜和GIS完全氣體絕緣的組合電氣的內部絕緣條件的最有效方法。該型號可以滿足10kV-500kV系統交流耐壓試驗的技術要求。

        交流耐壓測試通常會發現一些變壓器缺陷和故障，這些在預防性絕緣測試中是無法發現的。同時，交流耐壓測試也是一種電氣測試方法，可以直接測試變壓器在運行過程中的絕緣性能。因此，變壓器的交流耐壓測試具有重要的意義。     變壓器是電力系統中重要的電氣操作設備。它由一個初級線圈，一個次級線圈和一個鐵芯組成。它用于轉換電流和電壓。變壓器的應用并不小，以促進經濟的快速增長。貢獻的是，變壓器可以分為許多不同的功能和尺寸，例如耦合變壓器，電力變壓器等。變壓器不僅將高壓轉換成低壓，而且還將低壓轉換成高壓，例如，遠程輸電過程。

?        油浸式試驗變壓器體積小，重量輕，結構緊湊，功能齊全，用途廣泛，使用方便。特別適用于電力系統，工礦企業，科研部門及其他高壓電氣設備，電氣元件和絕緣材料。或直流高壓絕緣測試儀對于高壓測試設備必不可少。

       干式試驗變壓器徹底改變了老式測試變壓器的笨拙，笨重，向后沉重的條件，可以安裝在生產高壓硅堆中，中試控股電力可以提供直流高壓測試電源，帶有控制箱，自動保護和安全工作臺，球間隙和其他輔助設備，特別是用于現場測試的設備，使繁重的工作變得輕松，快速，輕松和靈活，并大大提高了工作效率。

       中試控股電力油浸式試驗變壓器和干式測試變壓器之間的最大區別是“油”，并且油是液體并且具有流動性。油浸式測試變壓器必須具有外殼，該外殼是變壓器內部的油，油浸在變壓器的線圈中，并且從外部看不到變壓器的線圈。

干式試驗變壓器沒有外殼，可以直接看到變壓器的線圈。另一個特點是油浸式變壓器位于油枕上方，并在內部存儲變壓器油。

我們的電壓跟蹤系統具備自動校核較大電壓波動的功能，但電網電壓的波動幅度較小，由此而引起的高壓電壓的波動也在儀器的捕捉范圍內，因此，我們強烈建議你在設置試驗電壓時，將“試驗電壓”的數值設定為比要施加的試驗電壓低 5％Ue。

報警電壓：設置試驗電壓的極限值，電壓超過時自動終止試驗。一般比試驗電壓高 10%。

報警電流：設置輸出電流的最高值。在不知道實際試驗電流的情況下，一般將其設置成裝置額定電流的 2/3。

運行時間：設置試驗電壓的加壓時間。00:01 指試驗時間為 1 分鐘，其余的依此類推。

電壓比：用于設置分壓器的分壓比。一般在出廠時已經設置完畢，現場試驗時不能調整，以免計量的電壓不對。之所以在界面上保存此項，是用于在一定的時候效驗分壓器。

確認：移動需要設置的位置。當設置完某一參數后，點擊“設置”自動保存該參數并進入下以設置項。

1～0：數字鍵：選擇需要設置的數值。

020.00 位置：按數字時顯示需要值。

退格：改變設置位數。

返回：設置完成后返回到圖 2 界面。

點擊“返回”后，保存所有設置了的參數，進入到試驗界面。

注意：因為你是第一次使用我們的設備，建議在進行試驗操作前仔細檢查你的當次設置是否符合試驗要求。具體做法就是在試驗前你再次點擊“設置”，進入圖 3 界面，依次檢查每一項參數，確認與試驗要求符合后再點擊“返回”進入待試驗的圖 2 界面。

1.3 勵磁變壓器：

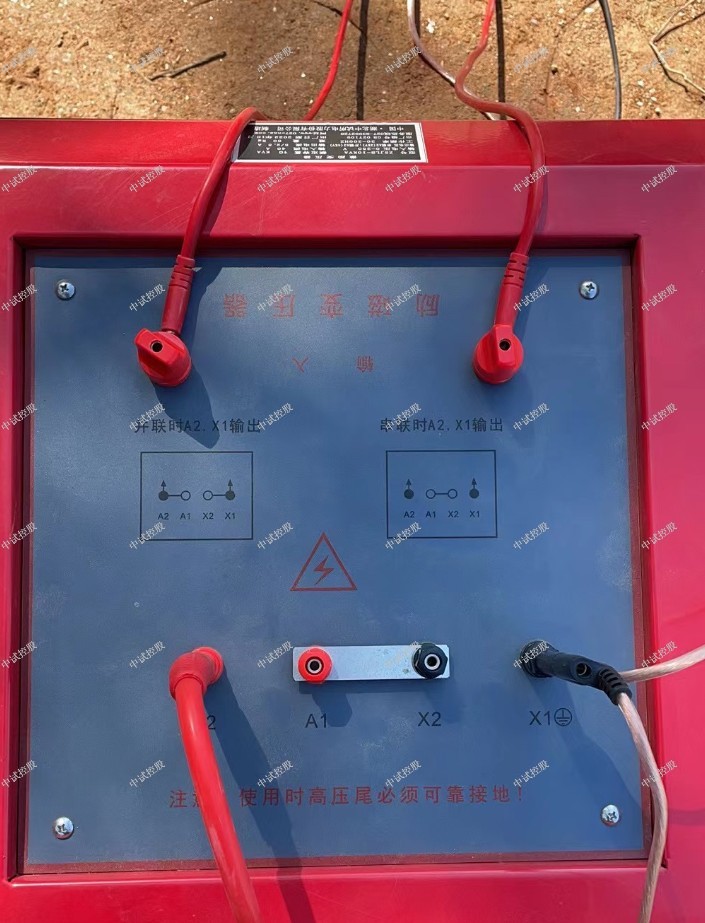

1. A1、A2 等高壓端的電壓值是根據用戶試品對象特殊設計的，不能接錯。

2. 一般在對試驗電壓低、電流大的試品試驗時接較低電壓端，反之接較高電壓端。

3.用于發電機、電動機耐壓的諧振裝置的勵磁變壓器的輸出電壓較高，在使用時請盡可能將連接線與其他物體隔離。

4. 勵磁變壓器的接地端是保證隔離效果和安全的重要端口，必須可靠接地。

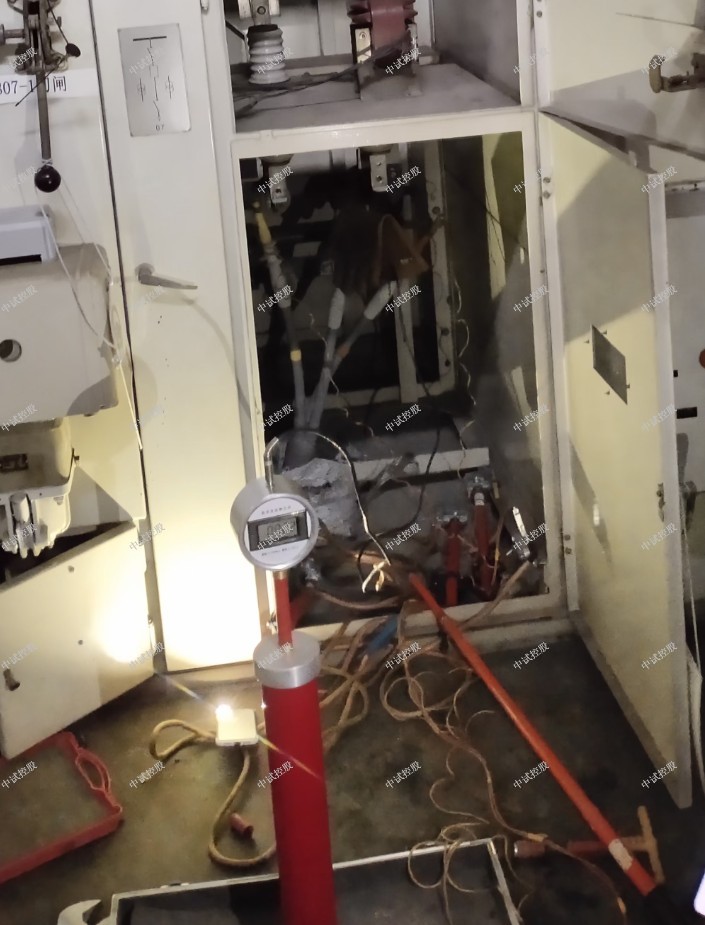

1.4 電容器分壓器：

1.我們提供的電容器分壓器是保證在不帶任何試品的情況下，可以自升壓的必備件，主要用于檢查裝置和效驗分壓器。

2.電容分壓器的額定電容量通常與所有電抗器串聯時的電抗值匹配，所以在沒有特殊說明的情況下，對裝置自升壓時請將所有電抗器串聯連接。

中試控股是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振耐壓試驗在行業內都廣受好評，以打造最具權威的“串聯諧振耐壓試驗“高壓設備供應商而努力。

串聯諧振耐壓試驗裝置又叫串聯諧振，分為調頻式和調感式。一般是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號。

串聯諧振耐壓試驗裝置的應用

串聯諧振廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。串聯諧振耐壓試驗裝置主要用于以下方面：

1、6kV-500kV高壓交聯電纜的交流耐壓試驗

2、發電機的交流耐壓試驗

3、GIS和SF6開關的交流耐壓試驗

4、6kV-500kV變壓器的工頻耐壓試驗

5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。
