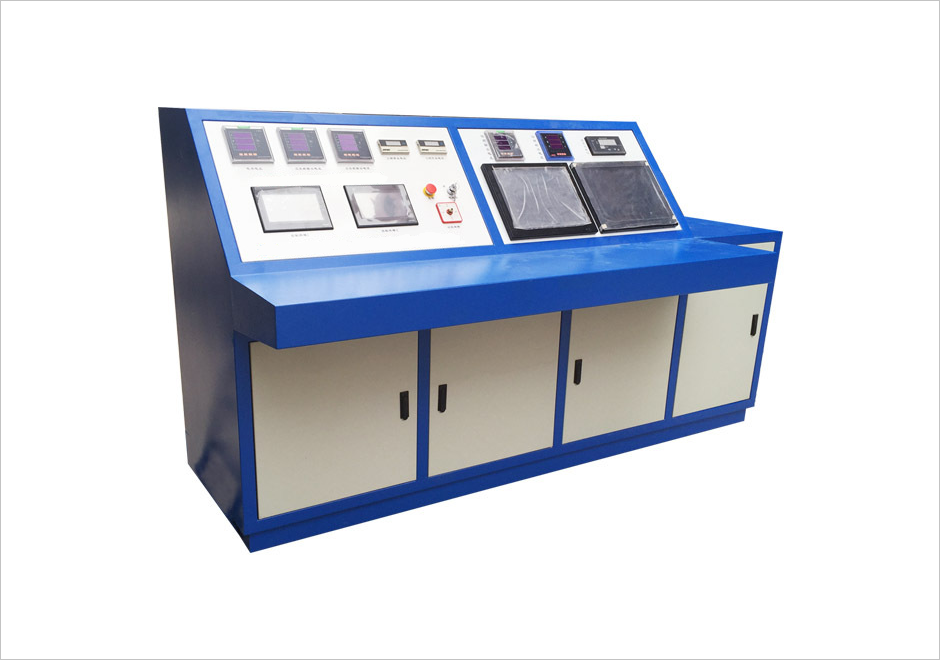

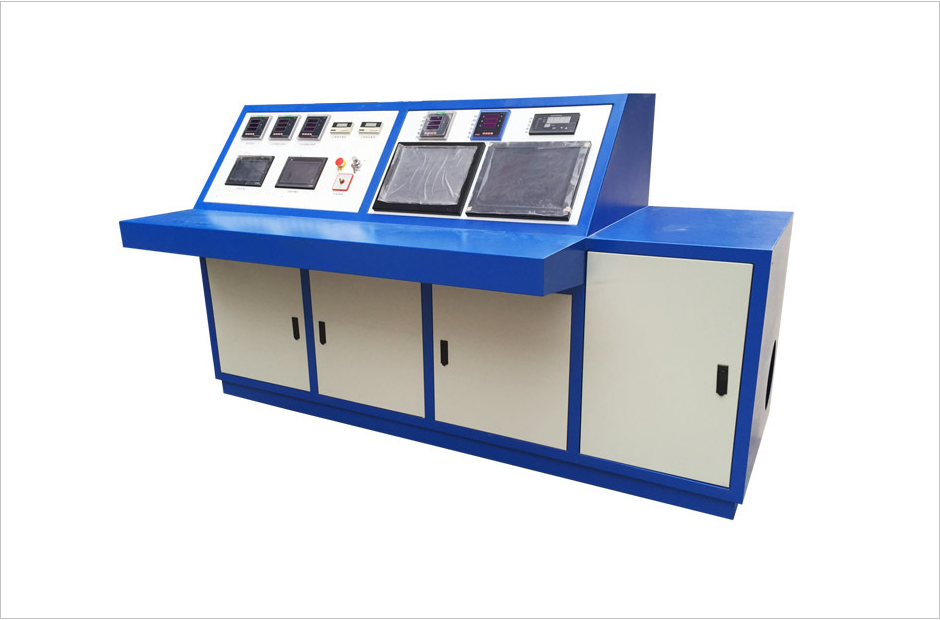

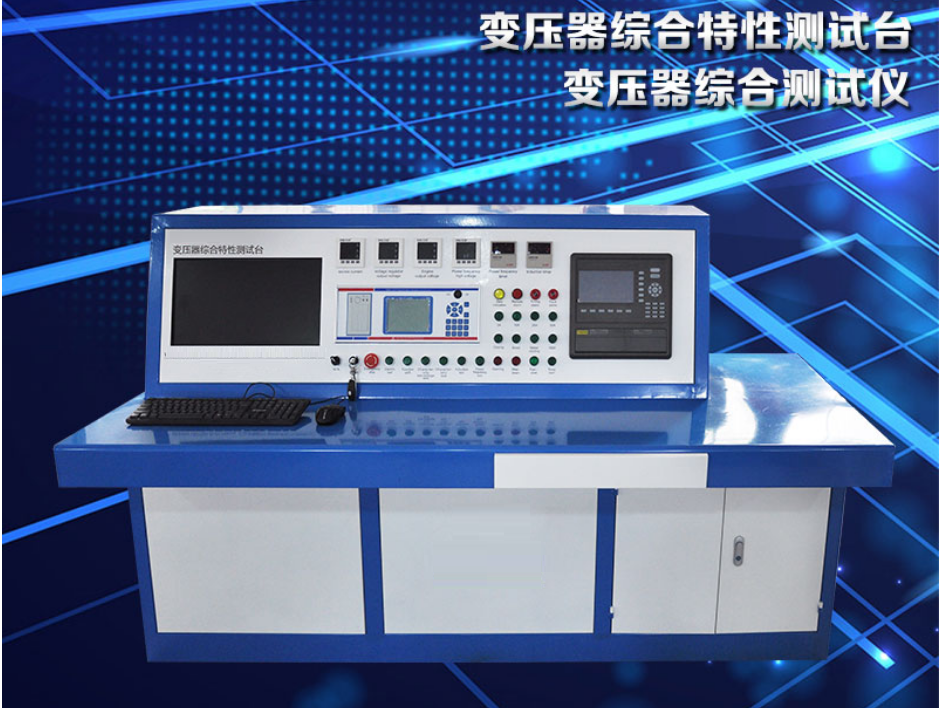

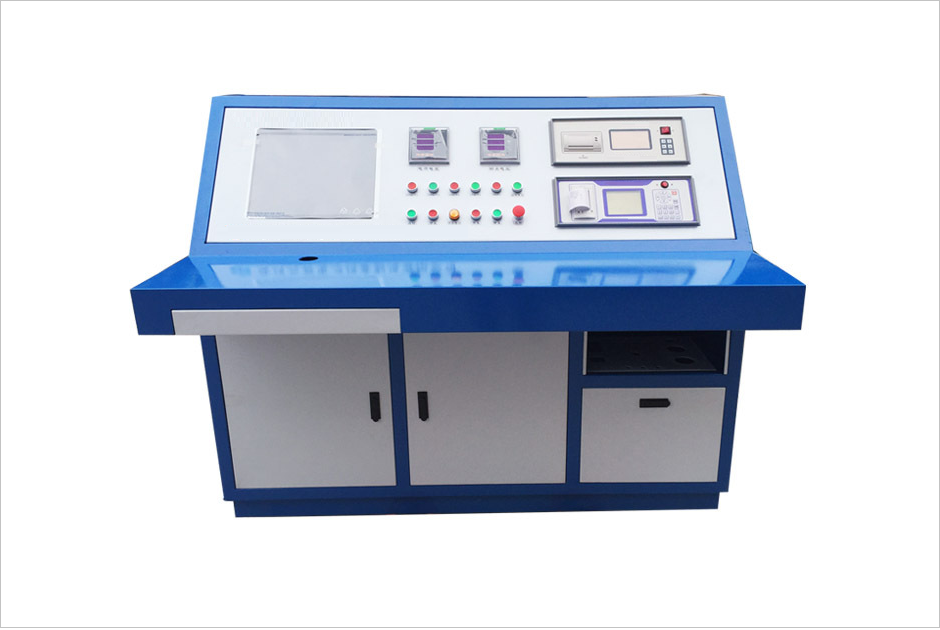

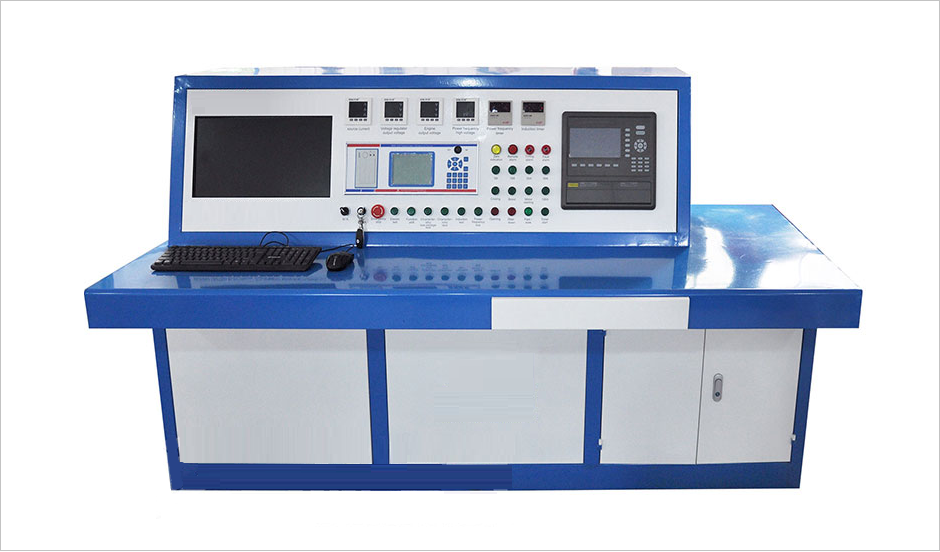

ZSZHT-Z 變壓器電氣特性綜合測試臺
- 用于電力變壓器各主要電氣性能的出廠檢測和考核試驗
- 參考標準：GB 1094.1-2013，GB 1094.2-2013，GB 1094.3-2017
- 滿足電力變壓器電氣特性綜合性的試驗
- 多機集合一體式
- 符合GB/T4776，GB/T5169，GB/4285國家標準
- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
- 歡迎來電咨詢 027-83621138 聯系我們
- 產品介紹
- 應用展示
- 圖文集合
- 質保方針
- 資料下載
- 行業配套
產品簡介

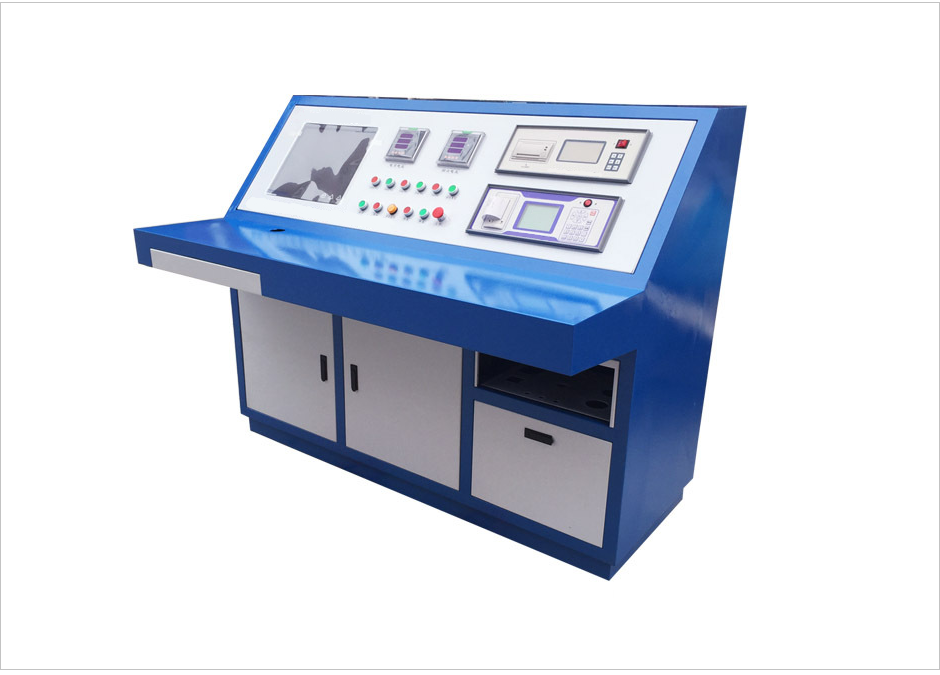

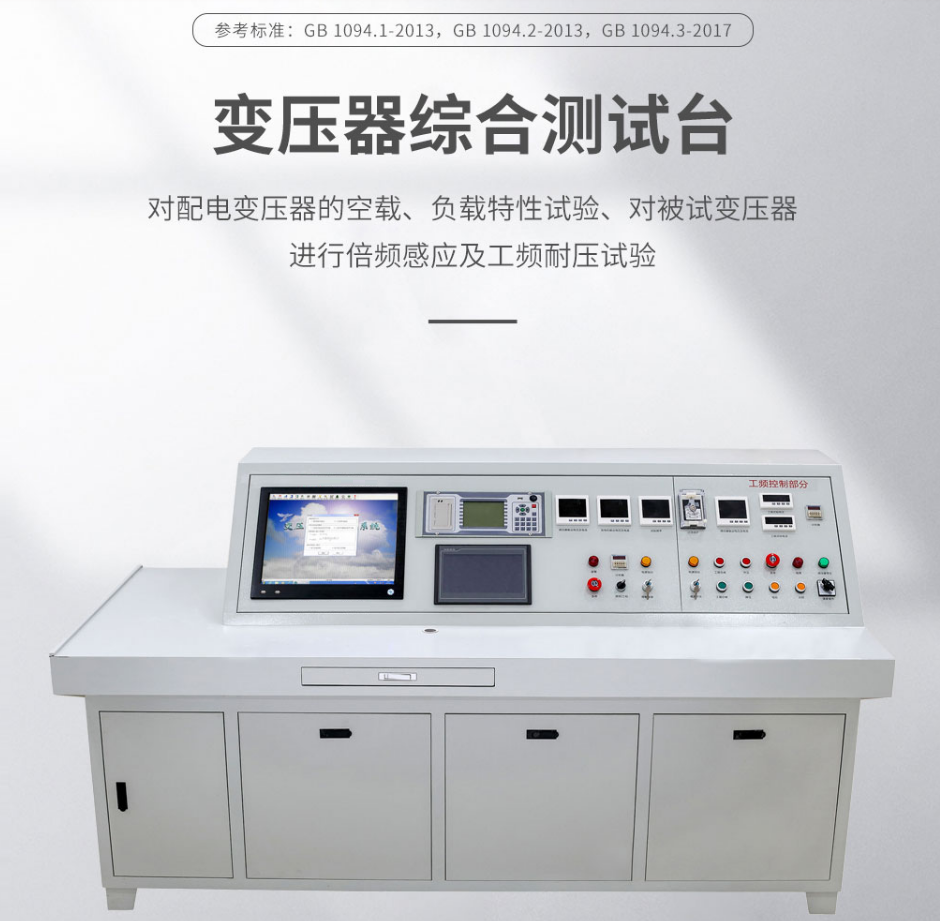

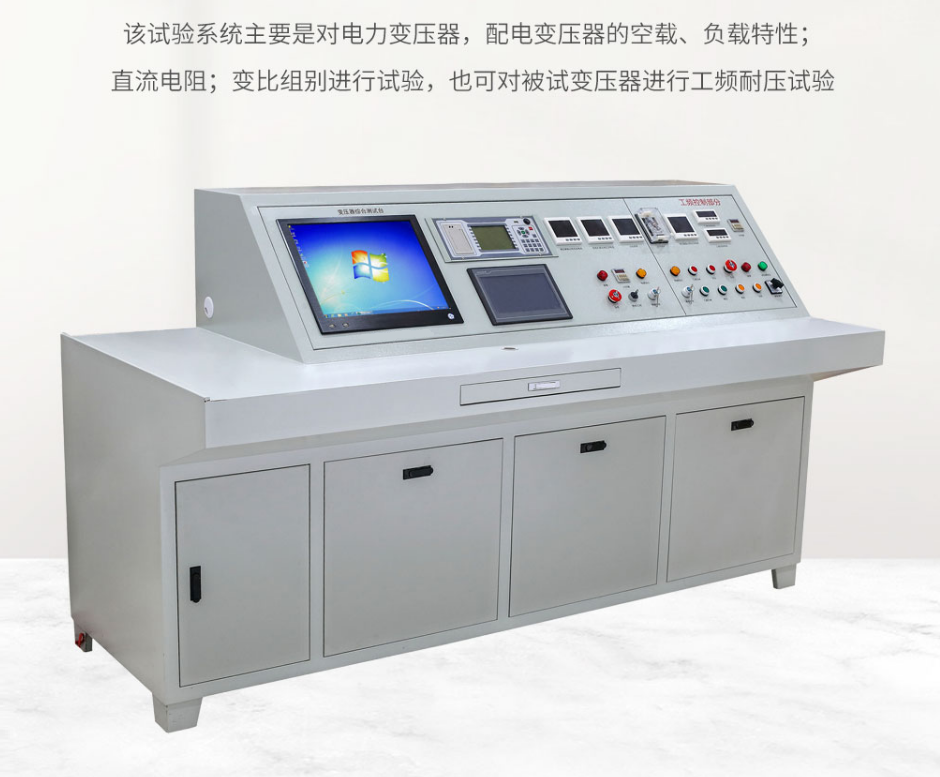

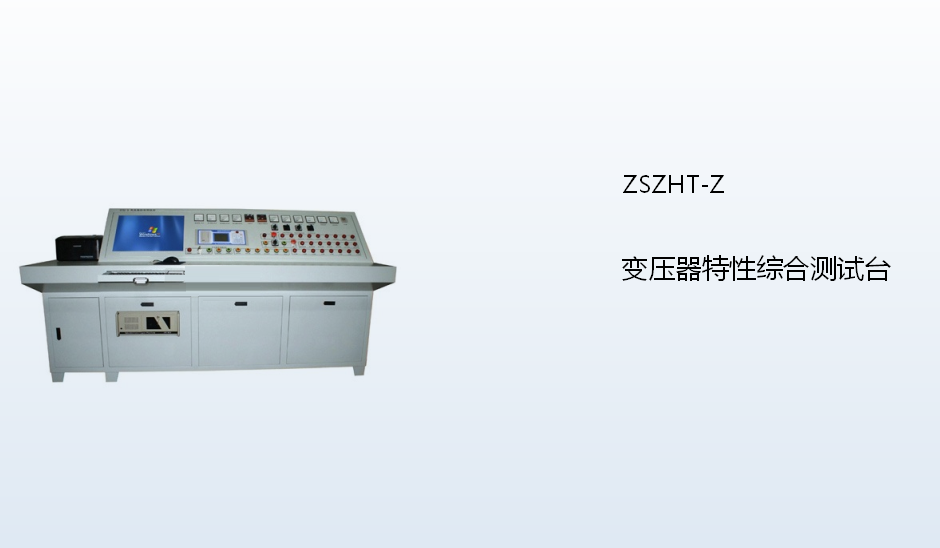

ZSZHT-Z 變壓器電氣特性綜合測試臺適用于電力變壓器各主要電氣性能的出廠檢測和考核試驗，出廠試驗的主要項目，采用彩色顯示器，操作全中文提示，實現了對試驗全過程的實時監控。ZSZHT-Z 變壓器電氣特性綜合測試臺集試驗一次接線顯示，數據采集，分析處理，測量控制，保護于一體，試驗全過程全部自動完成。
1、常用于變壓器出廠試驗，以及其他單位測量空載損耗、負載損耗；感應耐壓試驗、工頻耐壓試驗、局部放電量測試等；
2、根據GB1094.1-2013電力變壓器部分（總則）規定：變壓器要求進行空載試驗及負載試驗；
3、根據GBT1094.3-2003第12節感應電壓試驗（ACSD、ACLD）規定：ASCD試驗一般要進行局部放電測量；
4、執行標準：GB/T4776，GB/T5169，GB/4285-1993。
5、測試項目：三相電壓有效值、三相電流有效值、三相有功損耗、三相無功損耗、三相平均值電壓、三相電壓平均值、三相電流平均值、總功率、空載電流百分比、阻抗電壓百分比、頻率、功率因數、倍頻感應試驗。
產品別稱
變壓器電氣特性綜合測試臺、變壓器電氣特性測試臺、變壓器電氣綜合試驗臺、變壓器電氣測試臺
產品特征
1、數據處理采用自動存儲和微機打印方式；
2、本試驗臺還具備波形岐變校正、試驗導線電阻校正、互感器誤差校正功能；
3、可設定電壓電流比率，直接顯示測量值；
4、可測量低功率因數范圍的功率；

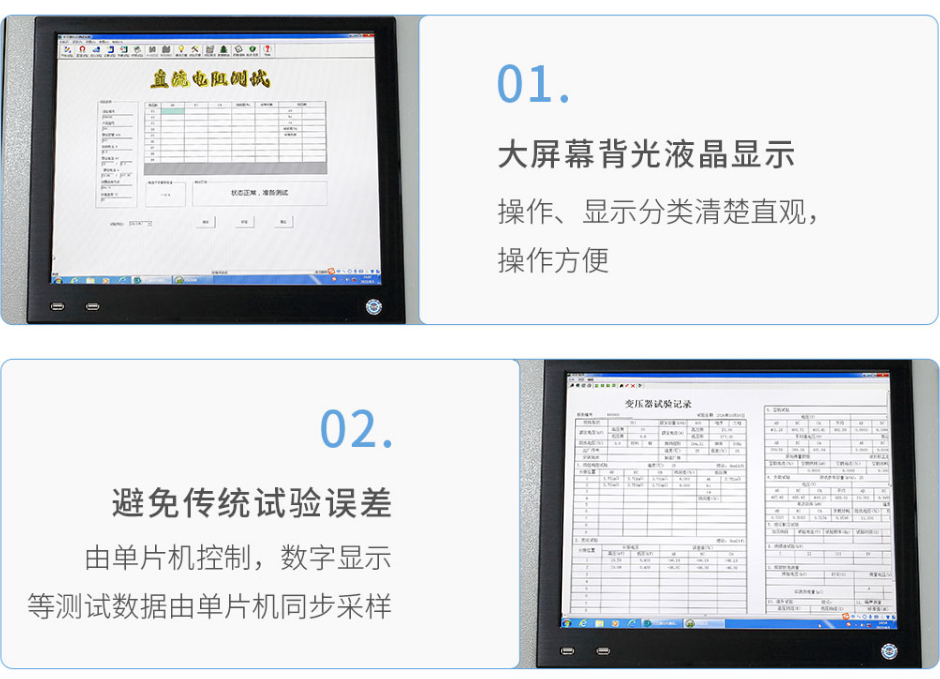

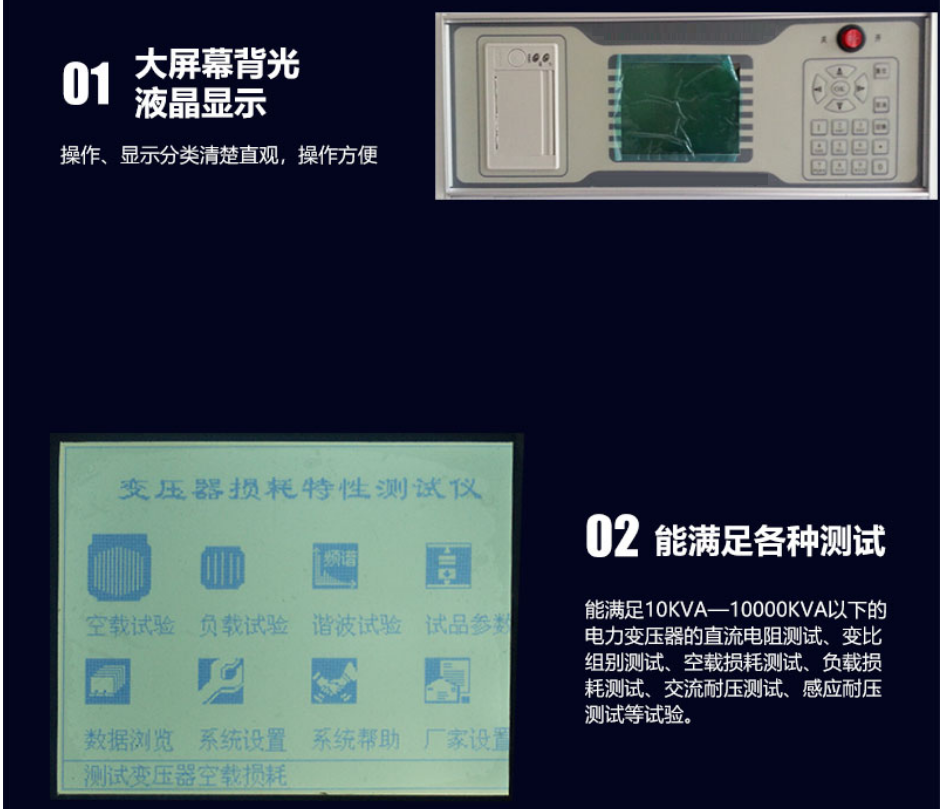

5、變壓器特性綜合測試臺采用大屏幕背光液晶顯示，操作、顯示分類清楚直觀，操作方便；
6、能滿足電力變壓器的直流電阻測試、變比組別測試、空載損耗測試、負載損耗測試、交流耐壓測試、感應耐壓測試等試驗；

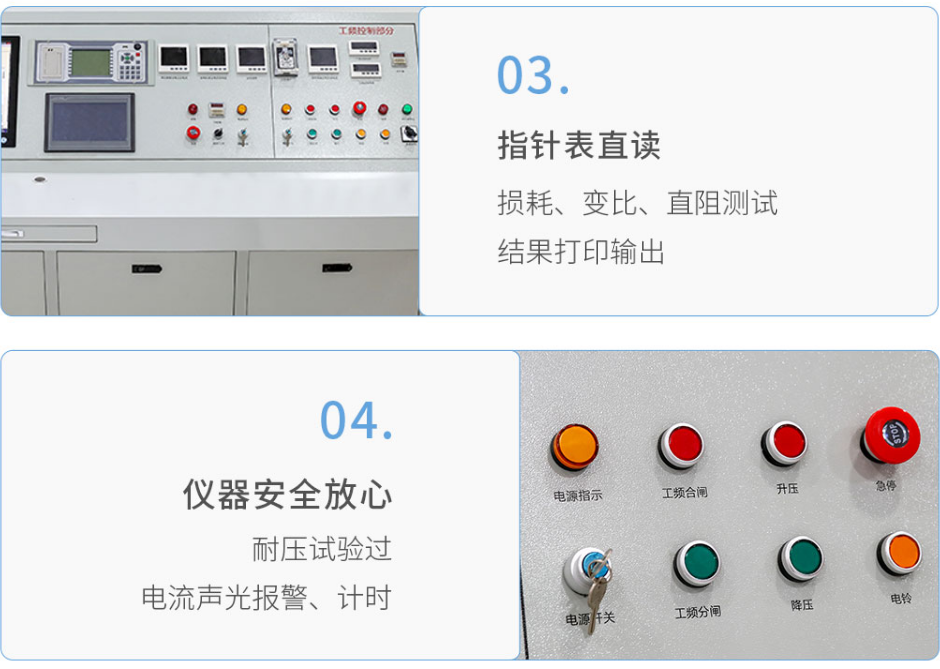

7、電壓、電流數顯表或指針表直讀，損耗、變比、直阻測試結果打印輸出；
8、耐壓試驗過電流聲光報警、計時。

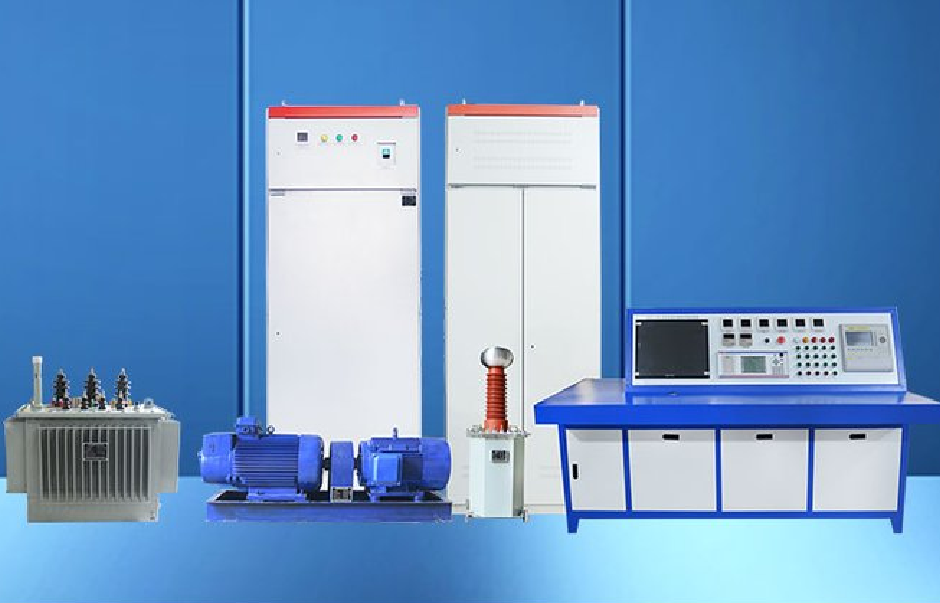

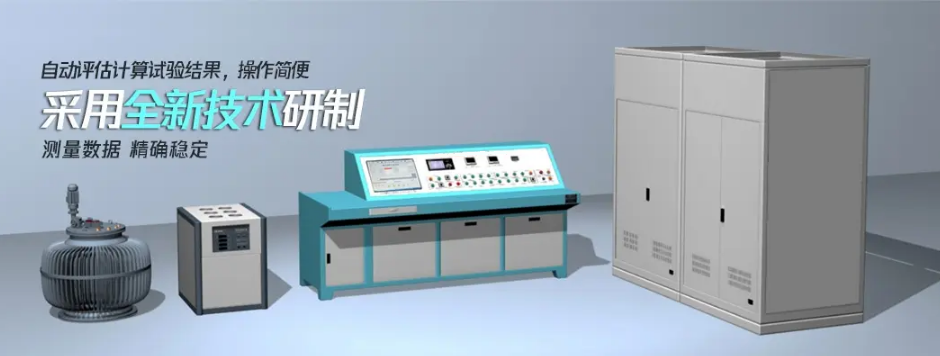

產品組成：

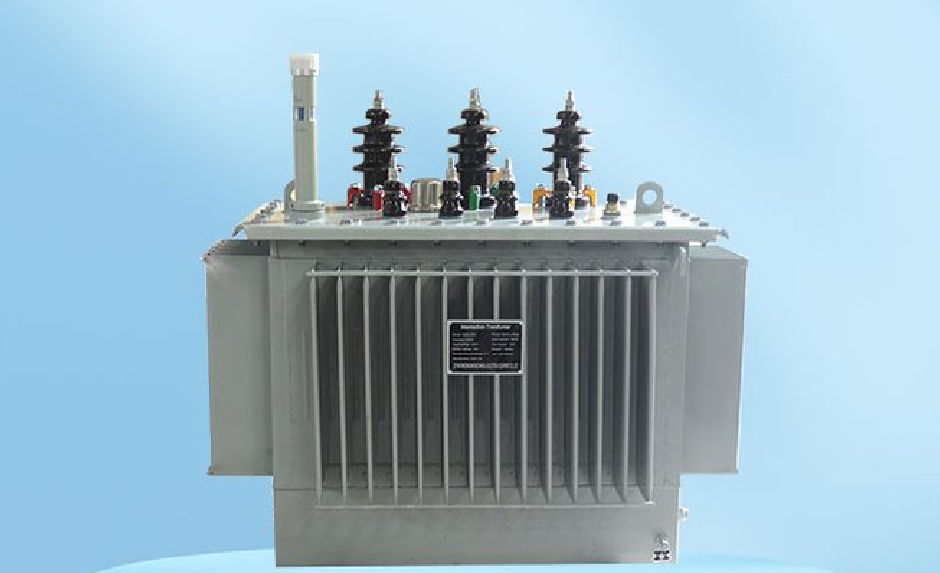

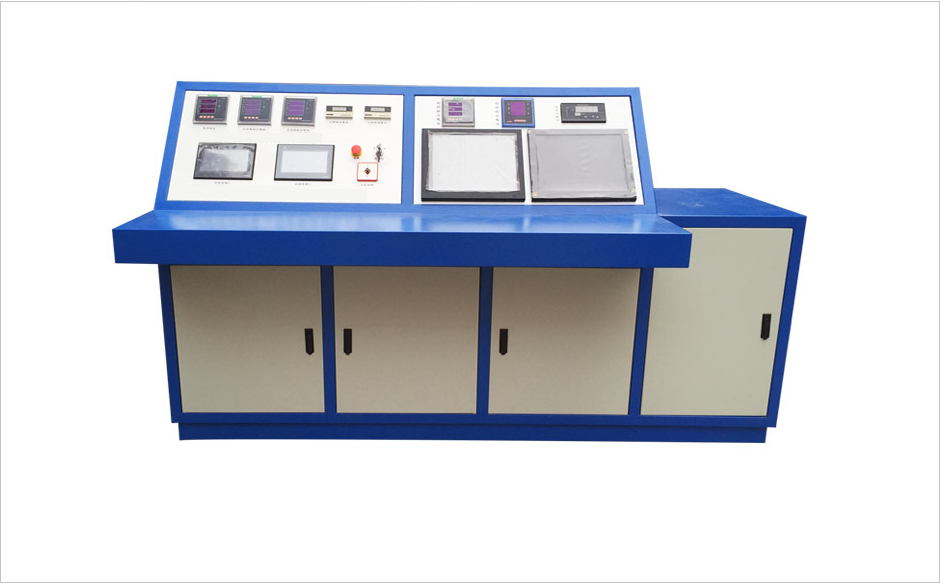

變壓器綜合測試臺：能真實地判斷電力變壓器的空載電流，空載損耗，阻抗電壓和負載損耗，準確的測量電力變壓器直流電阻，變比，實施狀態診斷，確保安全運行，為監測或制造變壓器提供了可靠的數據。
變頻電源：可提供世界各國電網供電電壓，適用于出口電器生產廠、實驗室等行業。
感應電動調壓器 ：感應調壓器能在帶負荷情況下，無級、平滑、連續地調節輸出電壓。

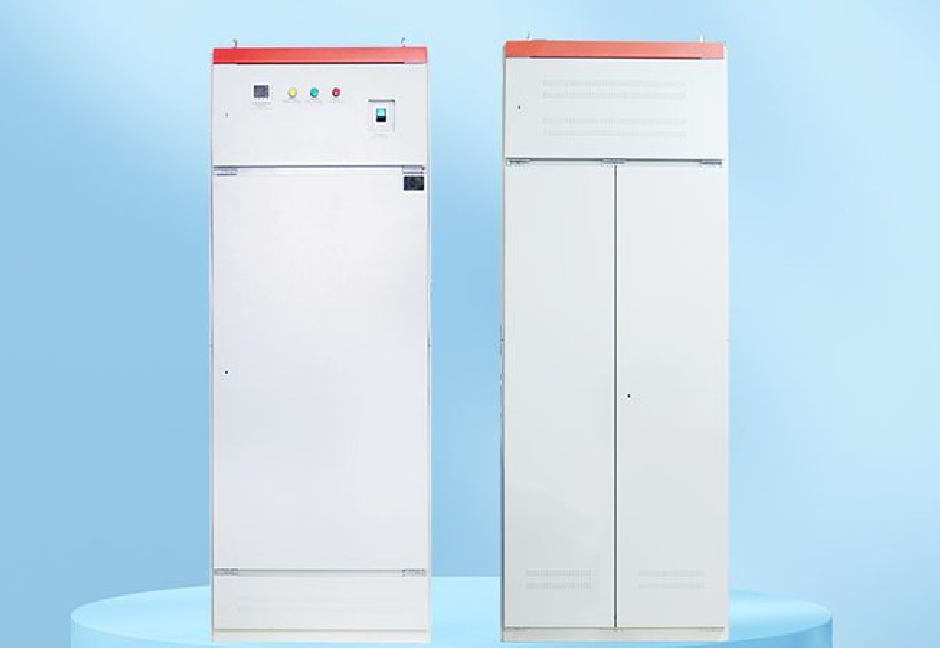

輔助控制柜 、信號控制柜。
|

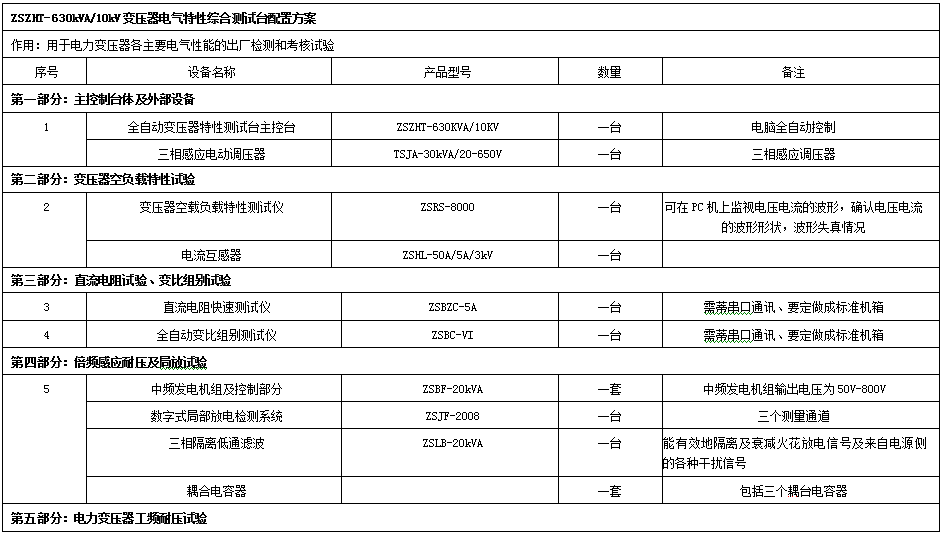

ZSZHT- 630kVA/10kV變壓器電氣特性綜合測試臺配置方案 |
|||||
|
作用：用于電力變壓器各主要電氣性能的出廠檢測和考核試驗 |
|||||
|
序號 |
設備名稱 |
產品型號 |
數量 |
備注 |
|
|
第一部分：主控制臺體及外部設備 |
|||||
|
1 |
全自動變壓器特性測試臺主控臺 |
ZSZHT-630KVA/10KV |
一臺 |
電腦全自動控制 |
|
|
三相感應電動調壓器 |
TSJA-30kVA/20-650V |
一臺 |
三相感應調壓器 |
||
|
第二部分：變壓器空負載特性試驗 |
|||||
|
2 |
變壓器空載負載特性測試儀 |
ZSRS-8000 |
一臺 |
可在PC機上監視電壓電流的波形，確認電壓電流的波形形狀，波形失真情況 |
|
|
電流互感器 |
ZSHL-50A/5A/3kV |
一臺 |
|
||
|
第三部分：直流電阻試驗、變比組別試驗 |
|||||
|
3 |
直流電阻快速測試儀 |
ZSBZC-5A |
一臺 |
需蒂串口通訊、要定做成標準機箱 |
|
|
4 |
全自動變比組別測試儀 |
ZSBC-VI |
一臺 |
需蒂串口通訊、要定做成標準機箱 |
|
|
第四部分：倍頻感應耐壓及局放試驗 |
|||||
|
5 |

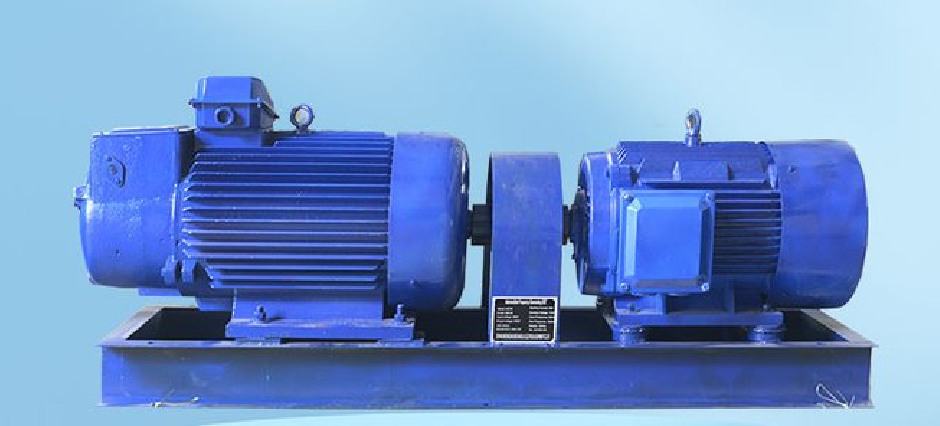

中頻發電機組及控制部分 |
ZSBF-20kVA |
一套 |
中頻發電機組輸出電壓為50V-800V |
|
|
數字式局部放電檢測系統 |
ZSJF-2008 |
一臺 |
三個測量通道 |
||
|
三相隔離低通濾波 |
ZSLB-20kVA |
一臺 |
能有效地隔離及衰減火花放電信號及來自電源側的各種干擾信號 |
||
|
耦合電容器 |
一套 |
包括三個耦臺電容器 |
|||
|
第五部分：電力變壓器工頻耐壓試驗 |
|||||
|
6 |
工頻耐壓成套試驗裝置 |
ZSYD-5KVA/50KV |
一套 |
智能PLC控制 |
|
|
高壓保護水電阻 |
一根 |
電壓等級50KV |
|||
|
第六部分：電力變壓器絕緣電阻試驗 |
|||||
|
7 |
絕緣電阻測試儀 |
ZSDMH-5000V |
一臺 |
絕緣電阻最大可測10TΩ |
|
|
第七部分：電力變壓器絕緣油耐壓試驗 |
|||||
|
8 |
絕緣油介電強度測試儀 |
ZSJY-80KV |
一臺 |
最高電壓可達80KV |
|
|
可根據客戶需求定做其他規格 |
|||||
|

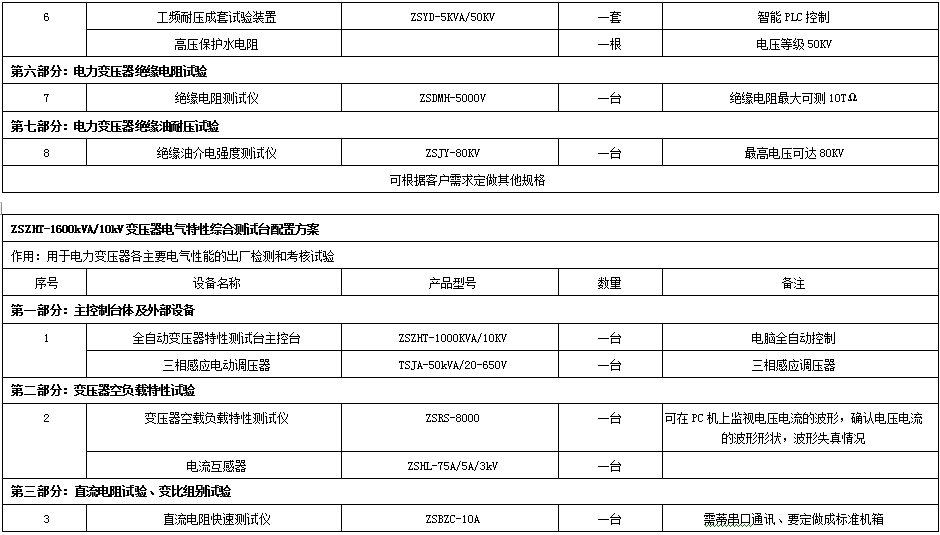

ZSZHT-1600kVA/10kV變壓器電氣特性綜合測試臺配置方案 |
||||
|
作用：用于電力變壓器各主要電氣性能的出廠檢測和考核試驗 |
||||
|
序號 |
設備名稱 |
產品型號 |
數量 |
備注 |
|
第一部分：主控制臺體及外部設備 |
||||
|
1 |
全自動變壓器特性測試臺主控臺 |
ZSZHT-1000KVA/10KV |
一臺 |
電腦全自動控制 |
|
三相感應電動調壓器 |
TSJA-50kVA/20-650V |
一臺 |
三相感應調壓器 |
|
|
第二部分：變壓器空負載特性試驗 |
||||
|
2 |
變壓器空載負載特性測試儀 |
ZSRS-8000 |
一臺 |
可在PC機上監視電壓電流的波形，確認電壓電流的波形形狀，波形失真情況 |
|
電流互感器 |
ZSHL-75A/5A/3kV |
一臺 |
|
|
|
第三部分：直流電阻試驗、變比組別試驗 |
||||
|
3 |
直流電阻快速測試儀 |
ZSBZC-10A |
一臺 |
需蒂串口通訊、要定做成標準機箱 |
|
4 |
全自動變比組別測試儀 |
ZSBC-VI |
一臺 |
需蒂串口通訊、要定做成標準機箱 |
|
第四部分：倍頻感應耐壓及局放試驗 |
||||
|
5 |
中頻發電機組及控制部分 |
ZSBF-30kVA |
一套 |
中頻發電機組輸出電壓為50V-800V |
|
數字式局部放電檢測系統 |
ZSJF-2008 |
一臺 |
三個測量通道 |
|
|
三相隔離低通濾波 |
ZSLB-30kVA |
一臺 |
能有效地隔離及衰減火花放電信號及來自電源側的各種干擾信號 |
|
|
耦合電容器 |
一套 |
包括三個耦臺電容器 |
||
|
第五部分：電力變壓器工頻耐壓試驗 |
||||
|
6 |
工頻耐壓成套試驗裝置 |
ZSYD-10KVA/50KV |
一套 |
智能PLC控制 |
|
高壓保護水電阻 |
一根 |
電壓等級50KV |
||
|
第六部分：電力變壓器絕緣電阻試驗 |
||||
|
7 |
絕緣電阻測試儀 |
ZSDMH-5000V |
一臺 |
絕緣電阻最大可測10TΩ |
|
第七部分：電力變壓器絕緣油耐壓試驗 |
||||
|
8 |
絕緣油介電強度測試儀 |
ZSJY-80KV |
一臺 |
最高電壓可達80KV |
|
可根據客戶需求定做其他規格 |
||||
