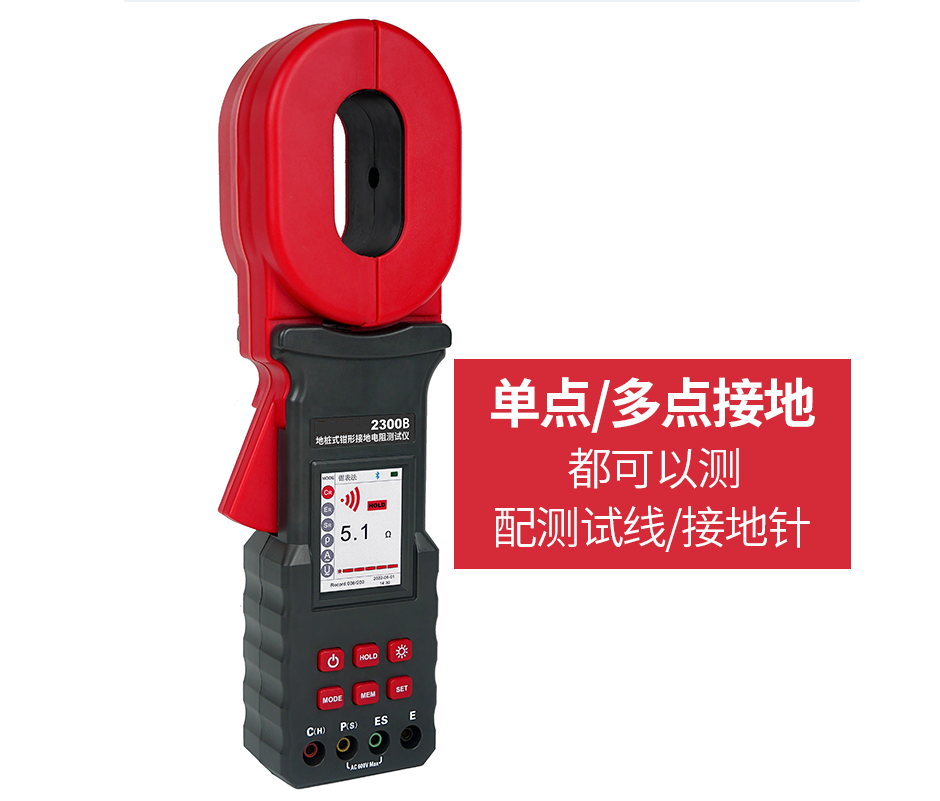

ZSDR-2300B地樁式鉗形接地電阻測試儀
- 用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備的接地電阻·電壓·電流·土壤電阻率等測量
- 參考標準：DL/T 845.2-2004，GB/T 17949.1-2000
- 應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備的接地電阻、電壓測量
- 接地電阻量程0.00Ω～200kΩ

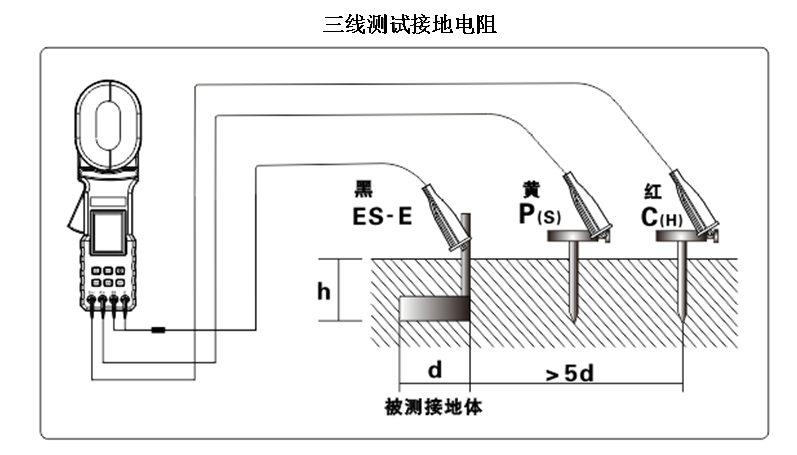

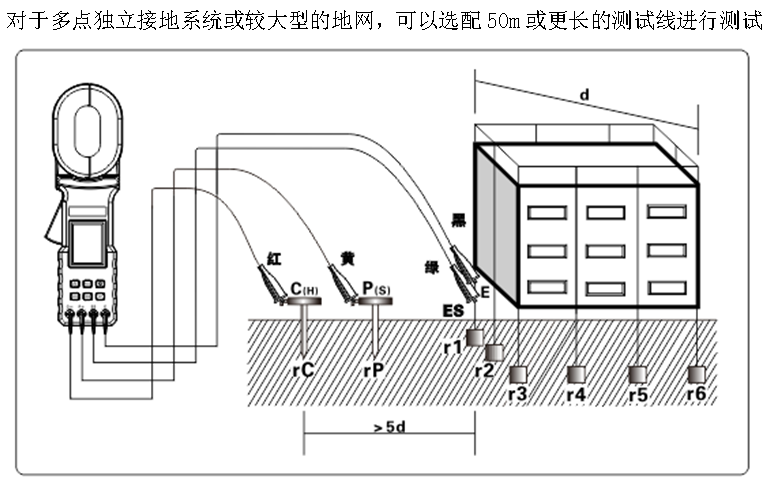

- 地樁法、鉗表法、二線法、三線法、四線法，可檢測土壤電阻率和接地漏電值，也可當環路電阻測試儀
- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
- 歡迎來電咨詢 027-83621138 聯系我們
- 產品介紹
- 應用展示
- 圖文集合
- 質保方針
- 資料下載
產品簡介

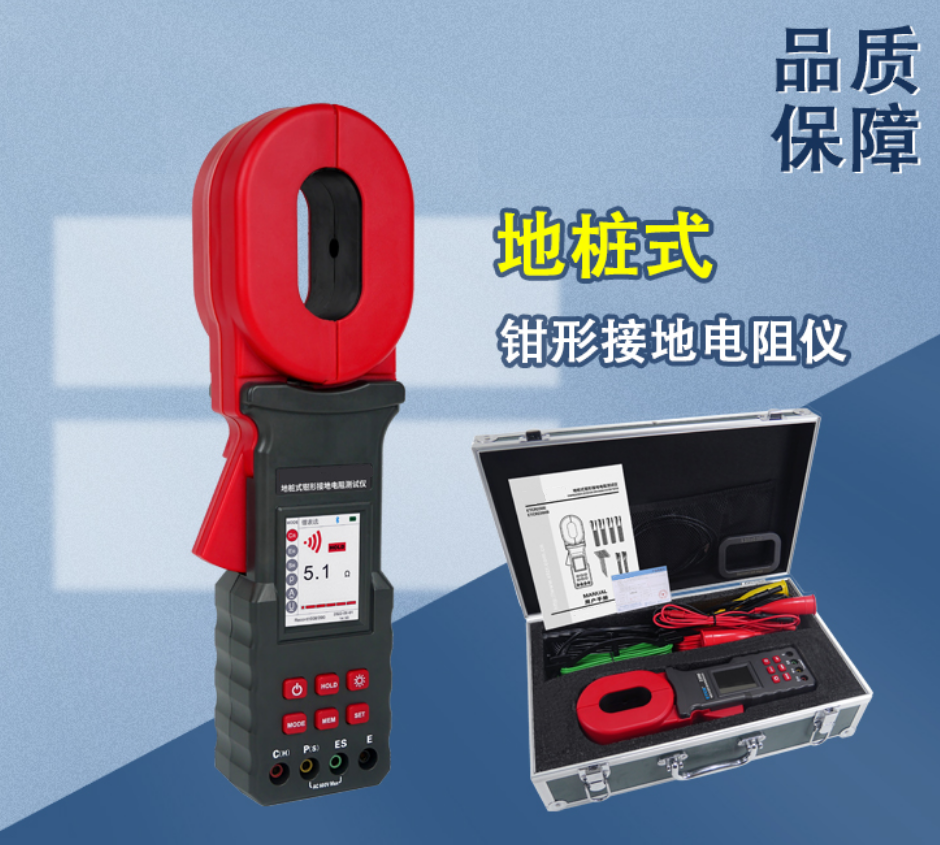

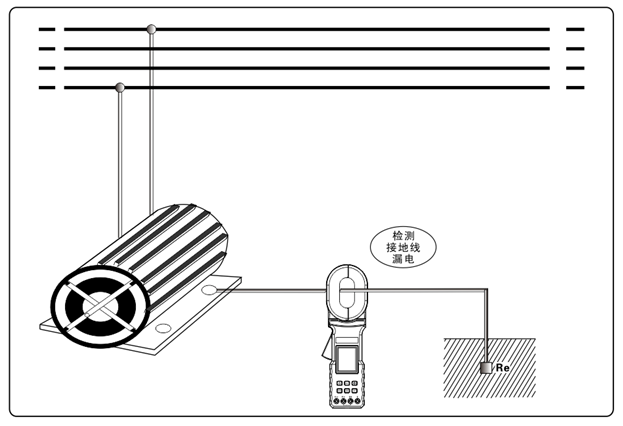

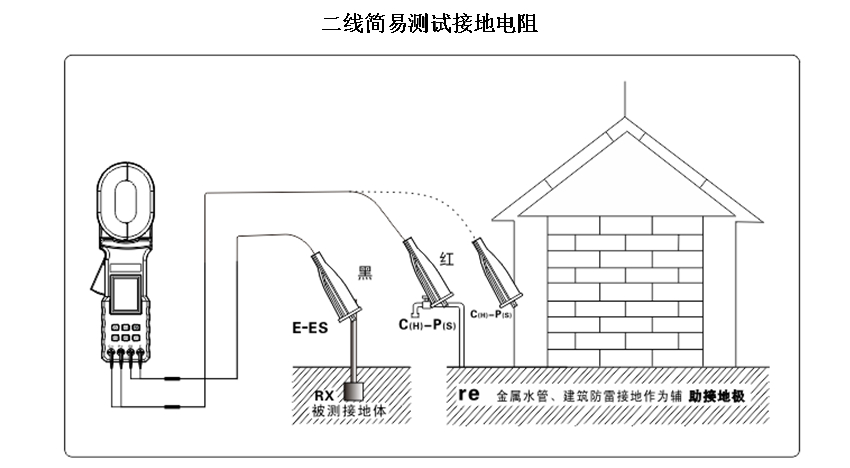

1、ZSDR-2300B地樁式鉗形接地電阻測試儀是在鉗形接地電阻測試儀的基礎上，增加地樁測試方法，有兩線法、三線法和四線法，同時可以檢測土壤電阻率和接地漏電值，分辨1uA，可以當環路電阻測試儀。
2、ZSDR-2300B地樁式鉗形接地電阻測試儀是一款專為現場測量接地電阻、土壤電阻率、接地電流、接地電壓而精心設計制造的高端儀表。儀表采用先進數字處理技術，具有鉗表法、二線法、三線法、四線法、選擇法等各種測量方法選擇，儀表導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強，確保測量的高精度、高穩定性和高可靠性。儀表采用大口徑電流鉗設計，可應對各種場合的測試需求，可測量大尺寸接地引下線的接地電阻值，可靈活測量單點和網狀接地等各種復雜接地結構的接地電阻值，測量并聯接地系統時無需斷開任何并聯接地極，極大地提高了測量的方便性，為接地性能測試提供了完美的解決方案。
產品別稱
地樁式鉗形接地電阻測試儀、地樁式接地電阻儀、手持地樁式鉗型接地電阻表
產品特征

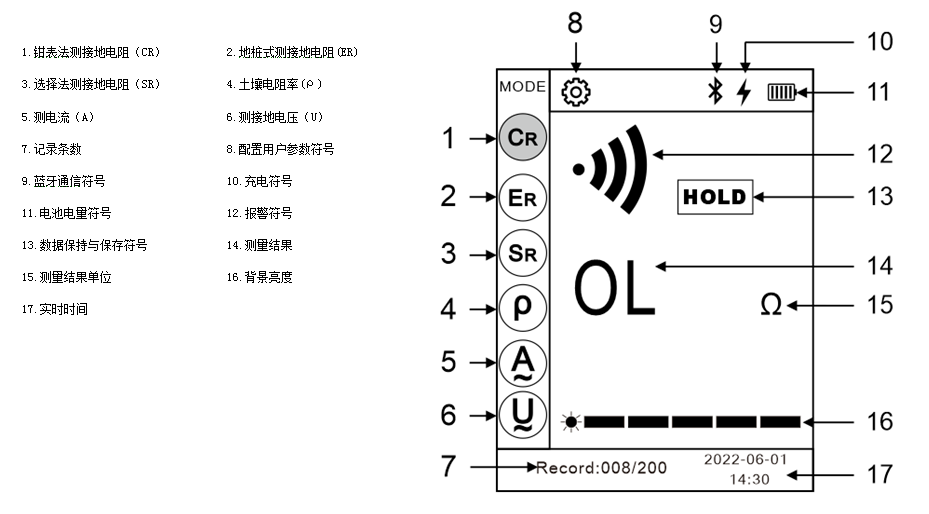

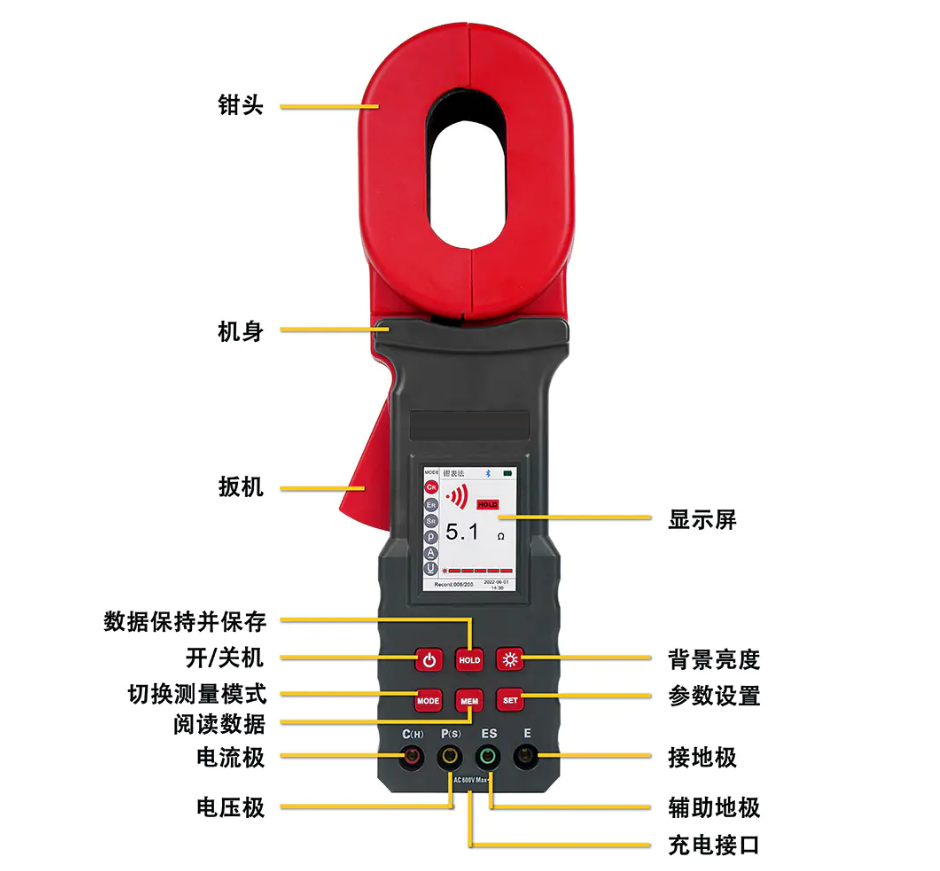

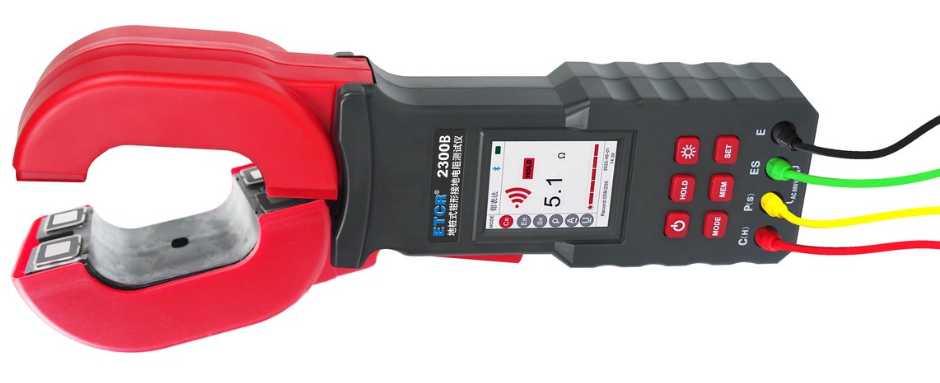

ZSDR-2300B地樁式鉗形接地電阻測試儀由主機、測試線、輔助接地棒、通訊軟件、通訊線等組成。主機采用2.5寸彩色液晶屏，儀表具有存儲功能，時鐘功能，自動存儲含有日期時間的測試結果500組。儀表具有支持安卓系統的藍牙通訊功能，安裝APP后可在移動終端進行測試或讀取測試記錄，給你帶來全新體驗。儀表使用大容量可充電鋰電池，具有USB充電接口，儀表廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等行業。
ZSDR2300B地樁式鉗形接地電阻測試儀參數
基準條件和工作條件
影響量
基準條件
工作條件
環境溫度
23℃±1℃
-10℃～40℃
環境濕渡
40%～60%
＜80%
儀表工作電壓
DC 3.8V±0.2V
DC 3.5V～4.2V
輔助接地電阻值
＜100Ω
＜5kΩ
干擾電壓
應避免
＜5V
干擾電流
應避免
＜1A
測R時電極間距
a＞5d
a＞5d
測ρ時電極間距
a＞20h
a＞20h
一般規格
產品型號
ZSDR-2300B
ZSDR-2300BB
接地電阻量程
0.00Ω～20kΩ
0.00Ω～200kΩ
土壤電阻率量程
0.00Ωm～9999kΩm
0.00Ωm～9999kΩm

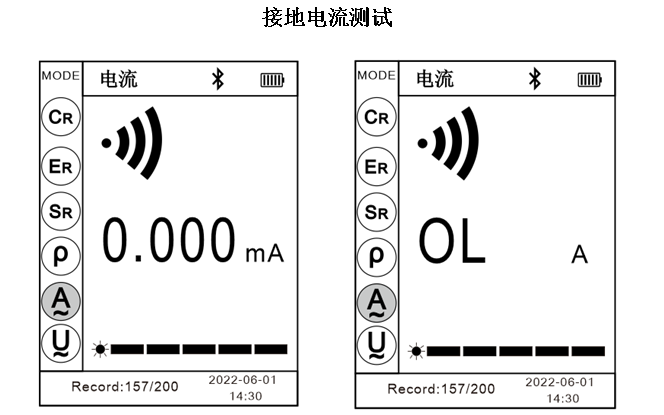

接地電流量程
0.000mA～20A
0.000mA～45A
接地電壓量程
0.0V～600.0V
0.0V～600.0V
電源
DC
3.7V 2600mAh 可充鋰電池，電池充滿約4.2V
顯示模式
2.5寸彩色液晶屏
接地電阻測量方法
鉗表法、二線法、三線法、四線法、選擇法
測試頻率
128Hz/111Hz/105Hz/94Hz(AFC自動選頻)
短路測試電流
AC 10mA max
開路測試電壓
AC 14V max
電極間距范圍
1m～100m
鉗口尺寸
65mm×32mm
儀表尺寸
高寬厚：307mm×98mm×56mm
儀表重量
鉗表：約1112g（含電池）；總重量：約5.1kg（含附件）
測試線
4條：紅色20m，黑色20m，黃色10m，綠色10m各1條
簡易測試線
2條：紅色1.6m，黑色1.6m各1條
輔助接地棒
4根：φ9mm×230mm（935g）
測量時間
接地電阻：約15秒/次
接地電流：約2次/秒
接地電壓：約2次/秒
測量次數
5000次以上(短路測試，測1次，停30秒再測)
線路電壓
AC
600V以下測量
數據保持
保持數據時“HOLD”符號指示
數據存儲
500組，“HOLD”符號存儲指示
數據查閱
查閱數據時“READ”符號指示
溢出顯示
超量程溢出時“OL”符號指示
工作電流
測量：600mA Max（最高背光）
報警功能
測量值超過報警設定值時，“嘟--嘟--嘟--”蜂鳴聲報警提示
電池電壓
當電池電壓降到約DC 3.5V±0.1V時，電池電壓低符號“
自動關機
開機5分鐘后自動關機
藍牙通訊
有，支持安卓系統。
USB接口
有，只作為充電使用。
工作溫濕度
-10℃～40℃；80%rh以下
存放溫濕度
-20℃～60℃；70%rh以下
過載保護
測量接地電阻： C(H)-E、P(S)-ES各端口間AC 280V/3秒
絕緣電阻
20MΩ以上(電路與外殼之間500V)
耐壓
AC
3700V/rms(電路與外殼之間)
電磁特性
IEC61326(EMC)
適合安規
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031；
IEC61557-1(接地電阻)；
IEC61557-5(土壤電阻率)；
JJG 366-2004(接地電阻表)；
JJG 1054-2009(鉗形接地電阻儀)
|
量程與精度（基準條件下基本誤差） |
|||
|
測量功能 |
測量范圍 |
精度 |
分辨率 |
|

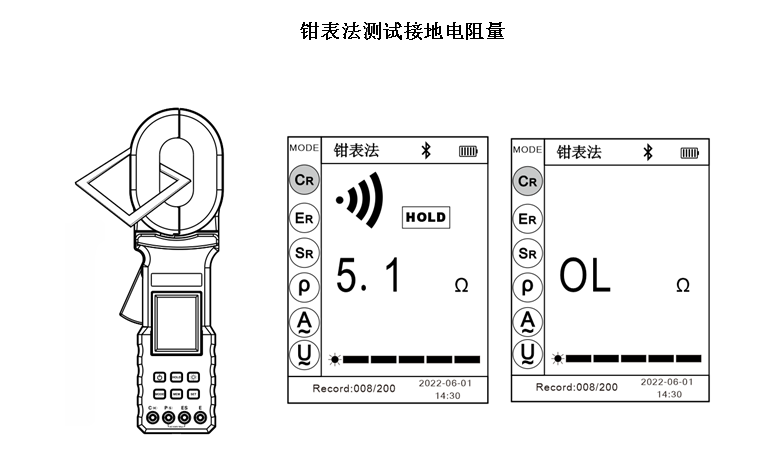

鉗表法測量接地電阻 |
0.010Ω～0.099Ω |
±（1%rdg＋0.05Ω） |
0.001Ω |
|
0.10Ω～0.99Ω |
±（1%rdg＋0.05Ω） |
0.01Ω |
|
|
1.0Ω～49.9Ω |
±（1%rdg＋0.5Ω） |
0.1Ω |
|
|
50.0Ω～99.5Ω |
±（2%rdg＋0.5Ω） |
0.5Ω |
|
|
100Ω～199Ω |
±（5%rdg＋1Ω） |
1Ω |
|
|
*200Ω～395Ω |
±（10%rdg＋5Ω） |
5Ω |
|
|
*400～590Ω |
±（15%rdg＋10Ω） |
10Ω |
|
|
*600Ω～880Ω |
±（20%rdg＋20Ω） |
20Ω |
|
|
*900Ω～1200Ω |
±（25%rdg＋30Ω） |
30Ω |
|
|
*1300Ω～1600Ω |
±（30%rdg＋100Ω） |
100Ω |
|
|
二三四線法測量接地電阻 |
0.10Ω～20.00Ω |
±2%rdg±5dgt |
0.01Ω |
|
20.0Ω～200.0Ω |
±2%rdg±5dgt |
0.1Ω |
|
|
200Ω～2000Ω |
±2%rdg±5dgt |
1Ω |
|
|
2.00kΩ～20.00kΩ |
±4%rdg±5dgt |
10Ω |
|
|
*20.0kΩ～200.0kΩ |
±4%rdg±5dgt |
100Ω |
|
|

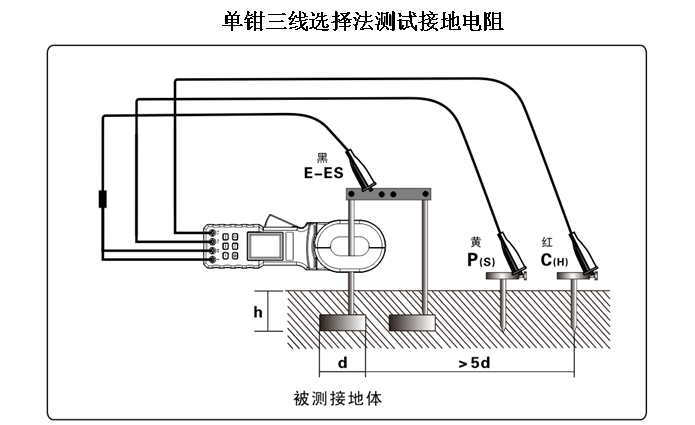

選擇法測量接地電阻 |
0.10Ω～20.00Ω |
±2%rdg±5dgt |
0.01Ω |
|
20.0Ω～200.0Ω |
±2%rdg±5dgt |
0.1Ω |
|
|
200Ω～2000Ω |
±2%rdg±5dgt |
1Ω |
|
|

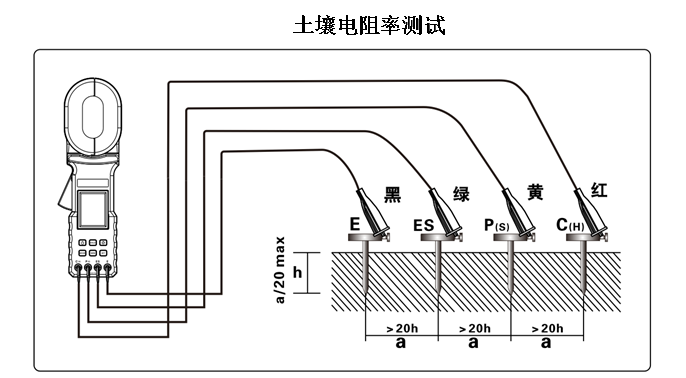

土壤電阻率 |
0.00Ωm～99.99Ωm |
根據R的測量精度而定 (ρ=2πaR a:1 m～100m； π=3.14) |
0.01Ωm |
|
100.0Ωm～999.9Ωm |
0.1Ωm |
||
|
1000Ωm～9999Ωm |
1Ωm |
||
|
10.00kΩm～99.99k |
10Ωm |
||
|
100.0kΩm～999.9k |
100Ωm |
||
|
1000kΩm～9999kΩm |
1kΩm |
||
|

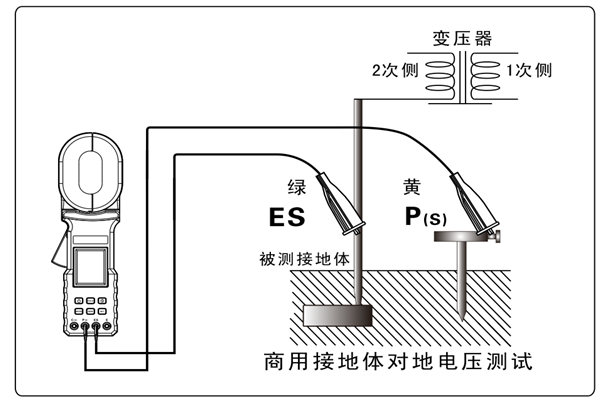

接地電壓50Hz/60Hz |
AC 0.0～600.0V |
±2%rdg±5dgt |
0.1V |
|
接地電流50Hz/60Hz |
0.000mA～5.000mA |
±（2.5%rdg＋1mA） |
0.001mA |
|
5.0mA～100.0mA |
±（2.5%rdg＋5mA） |
0.1mA |
|
|
100mA～500mA |
±（2.5%rdg＋10mA） |
1mA |
|
|
0.50A～20.00A |
±（2.5%rdg＋0.5A） |
0.01A |
|
|
*20.0A～45.0A |
±（2.5%rdg＋0.5A） |
0.1A |
|
注：
1.rC max或rP max時的附加誤差≤±5%rdg±5dgt。
(rC max: 4kΩ+100R＜50kΩ, rP max: 4kΩ+100R＜50kΩ)
2.5V干擾電壓時的附加誤差≤±5%rdg±5dgt。
2.*僅限B型儀表
|

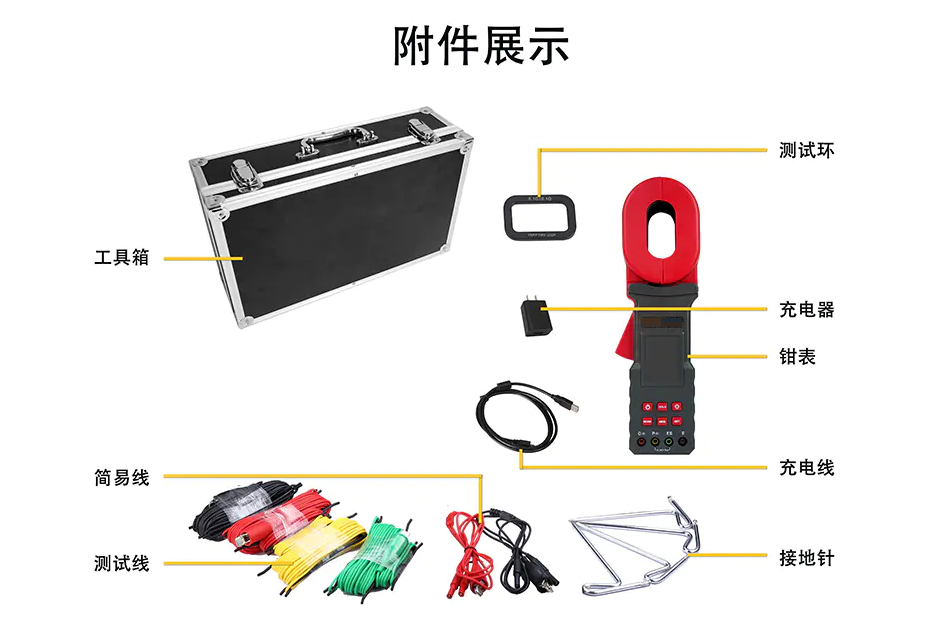

附件 |
||
|
1 |
儀表主機 |
1臺 |
|
2 |
工具箱 |
1個 |
|
3 |
輔助接地棒 |
4條 |
|
4 |
測試線(紅色20m，黑色20m，黃色10m，綠色10m) |
2個 |
|
5 |
簡易測試線(紅1.6m；黑1.6m) |
2條 |
|
6 |
USB通訊線 |
1條 |
|
7 |
5V充電頭 |
1個 |
|
8 |
測試環（5.1Ω） |
1個 |
|
9 |
出廠報告 |
1份 |
|
10 |
說明書 |
1份 |
|
11 |
合格證 |
1份 |
