產品簡介

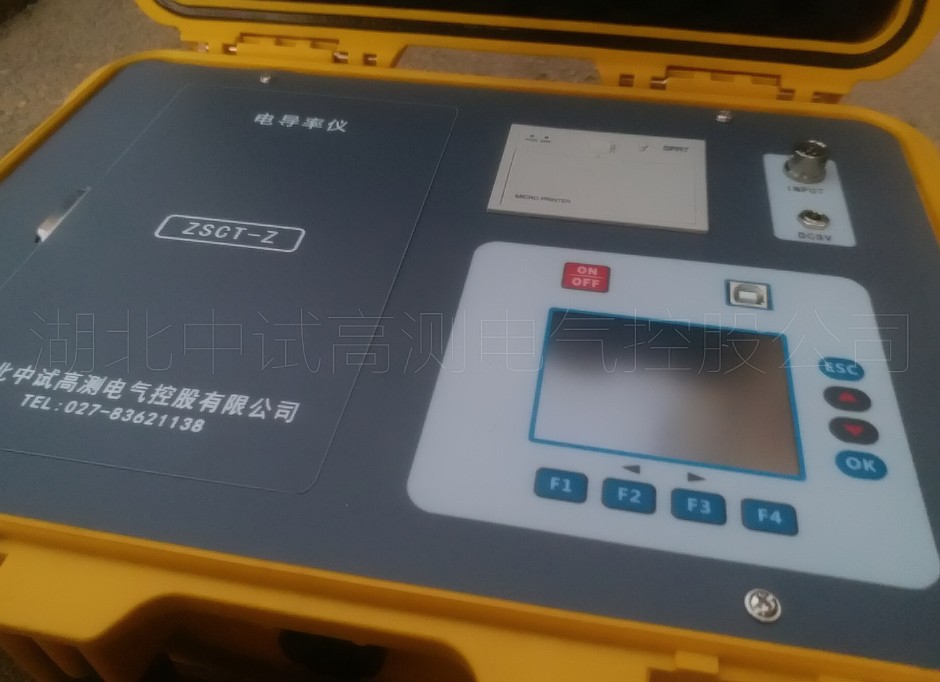

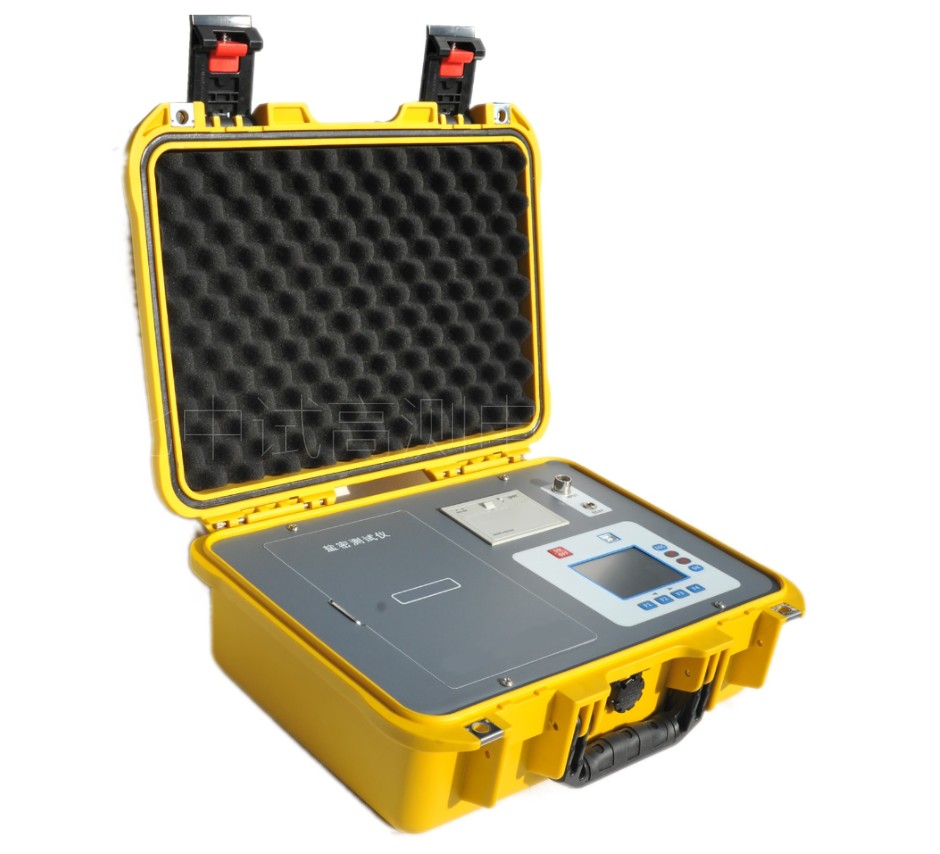

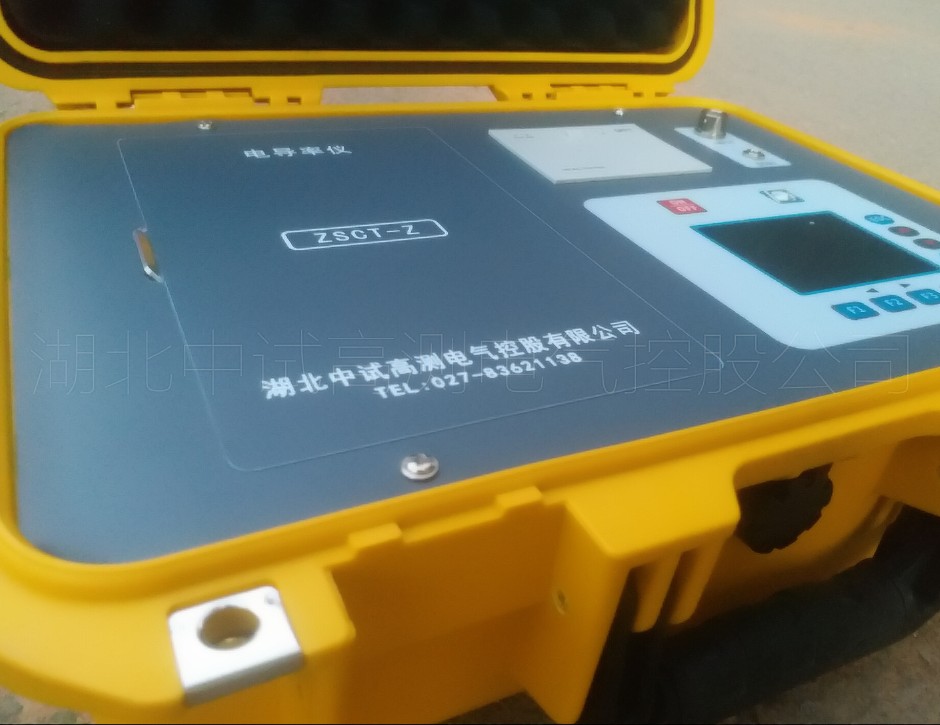

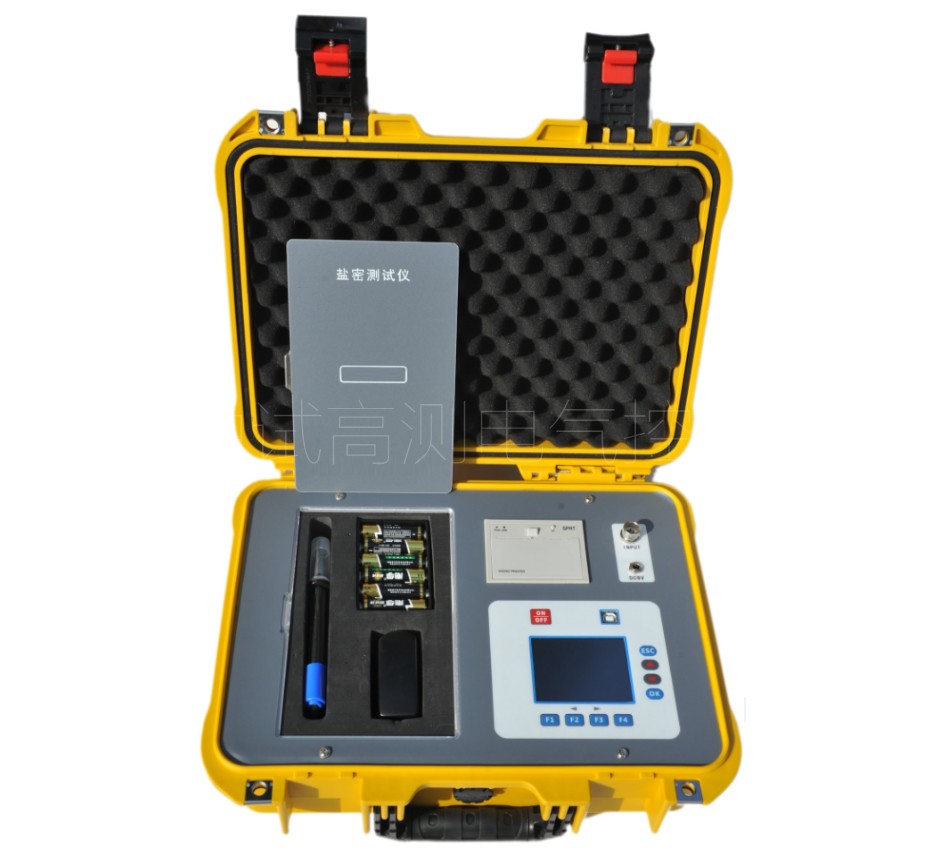

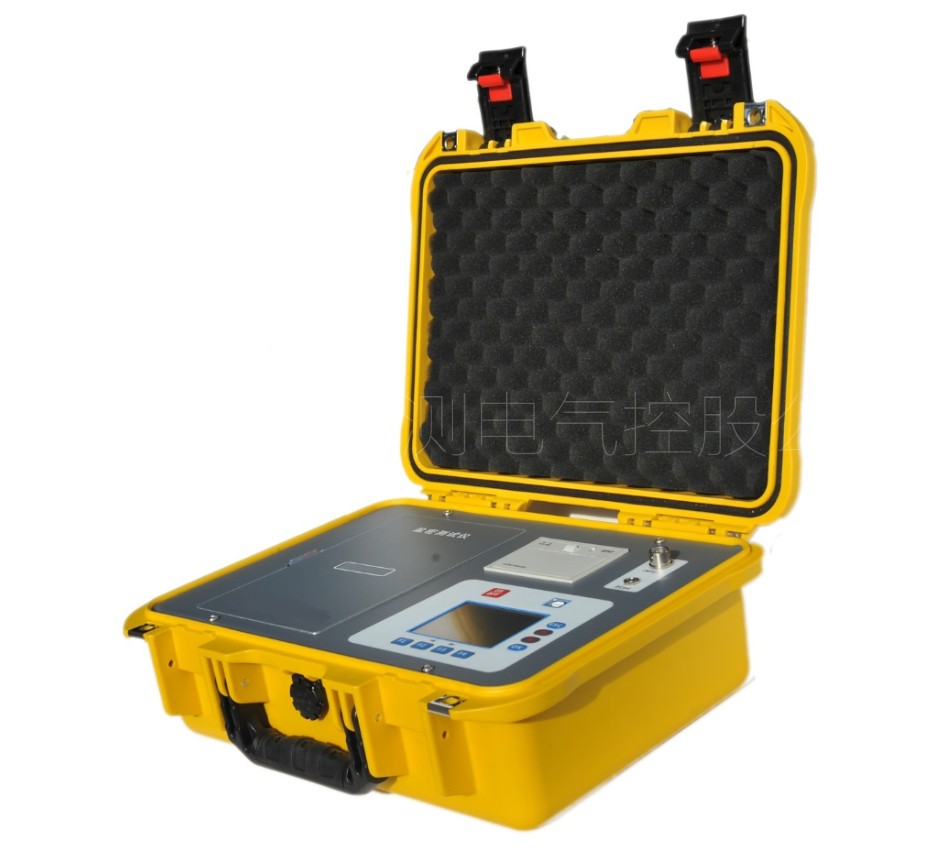

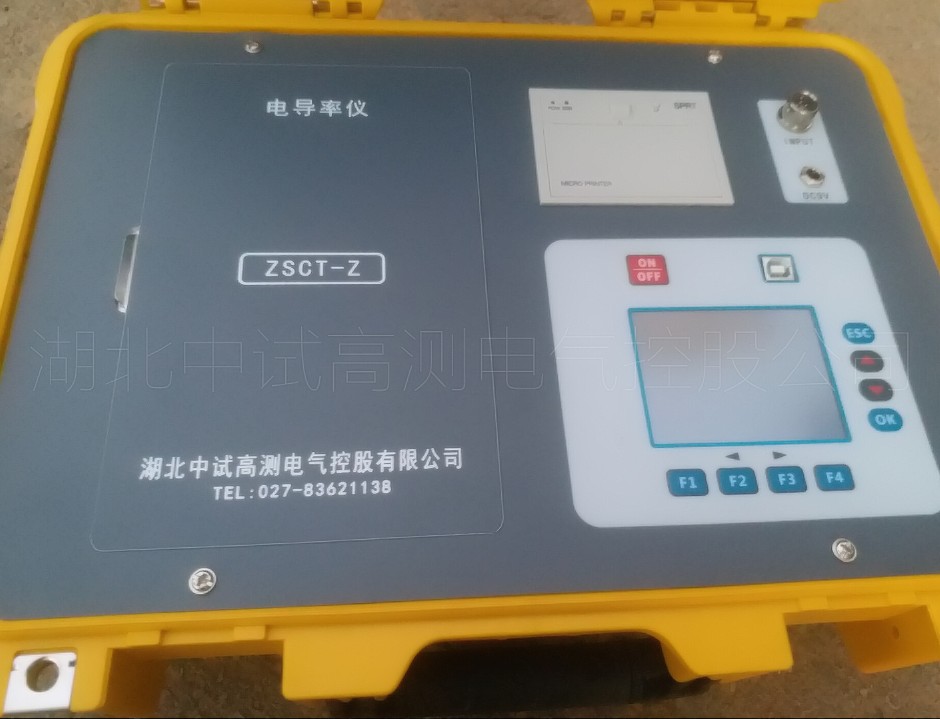

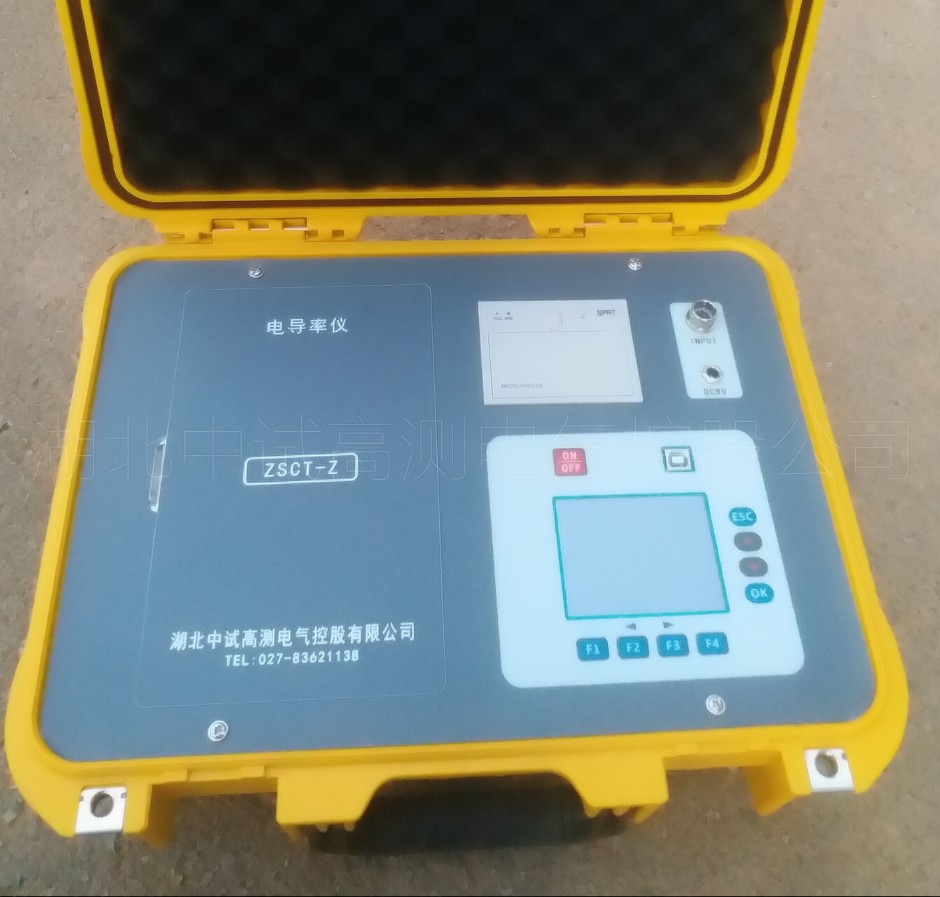

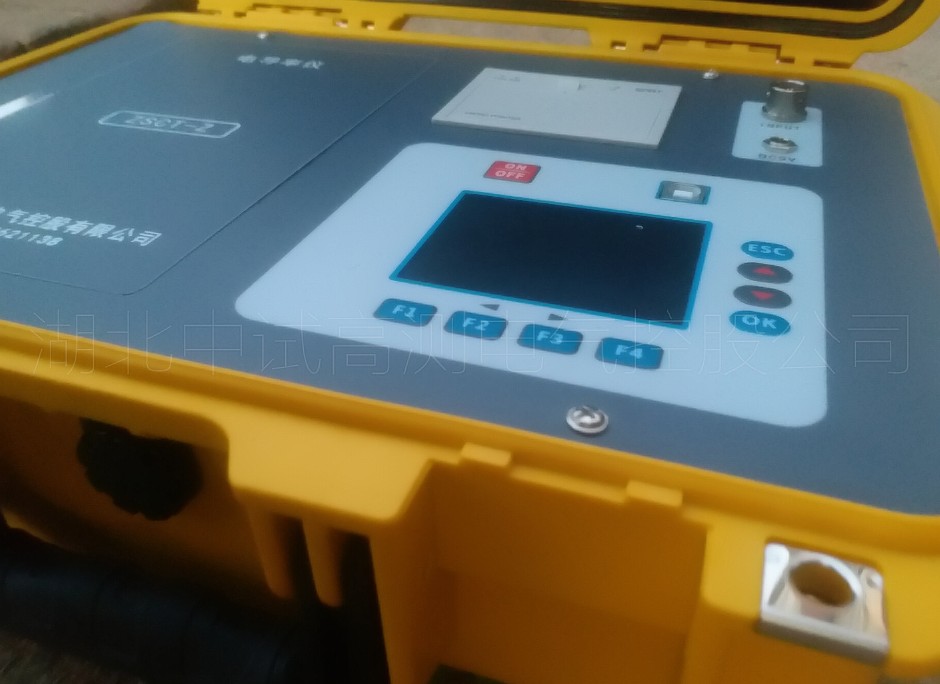

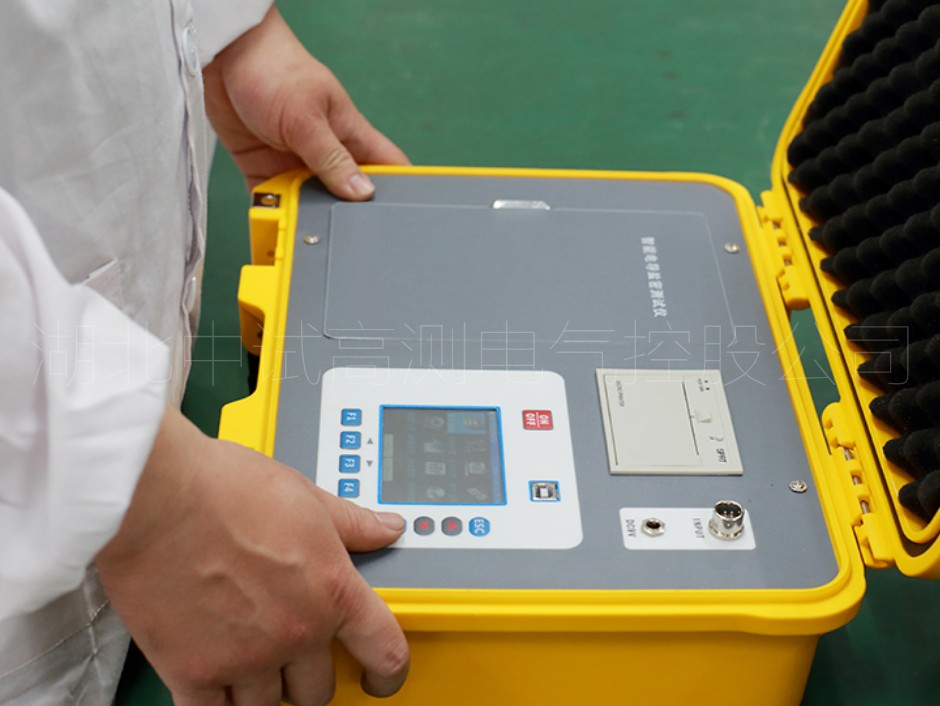

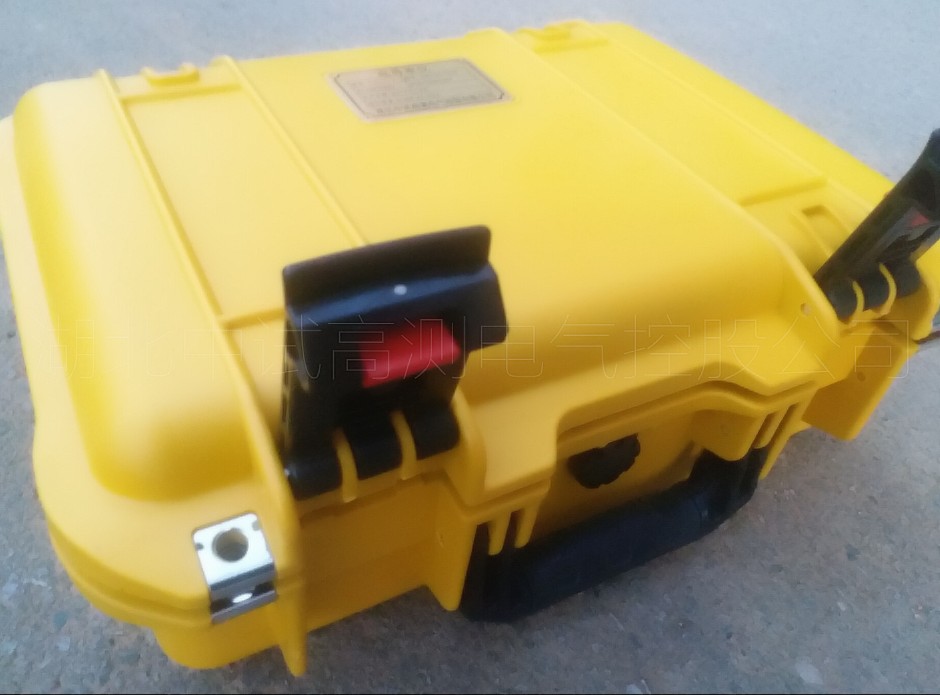

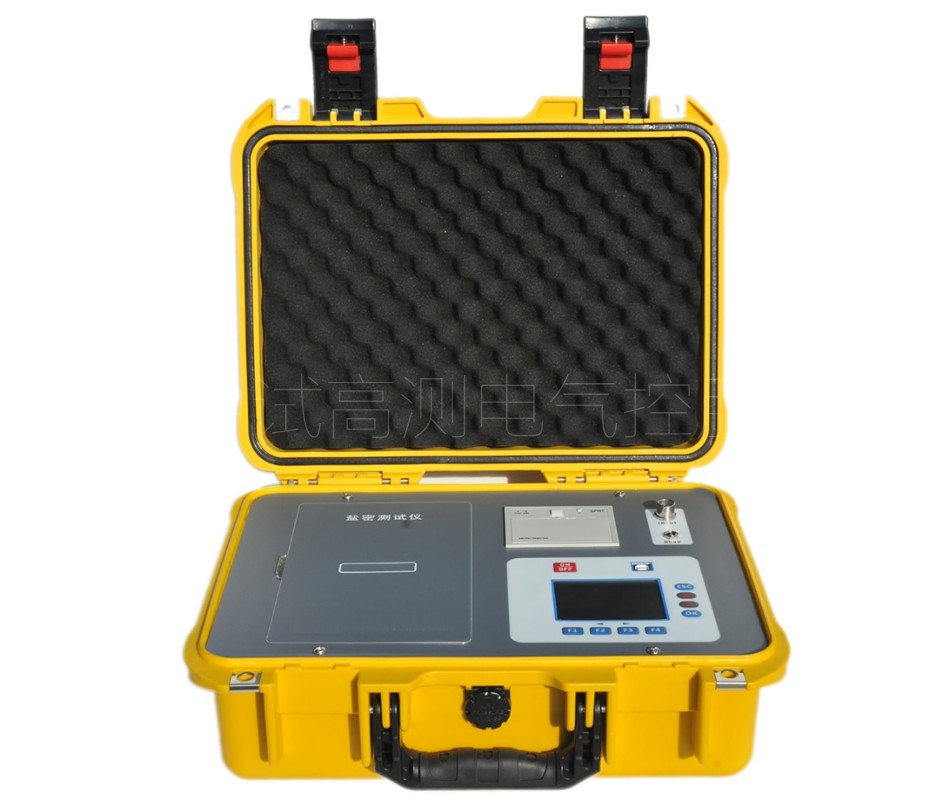

ZSCT-Z智能電導鹽密測試儀也稱為直讀式等值鹽密度測試儀，專為測試絕緣子等值鹽密度而設計。系統內置絕緣子等值鹽密度計算公式，讀數直觀。使用旋轉鼠標，操作簡單。此智能電導鹽密測試儀自帶微型打印機，方便數據保留和對比。大屏幕液晶顯示，所有參數和結果一目了然。內置大容量鋰電池，方便野外現場測試。
智能電導鹽密測試儀遵照GB/T16434—1996《高壓架空線路和發電廠、變電所環境污區分級及外絕緣選擇標準》的規定和要求，適用于高線架空線路、發電廠、變電所等場所的外絕緣設備鹽密度測試。

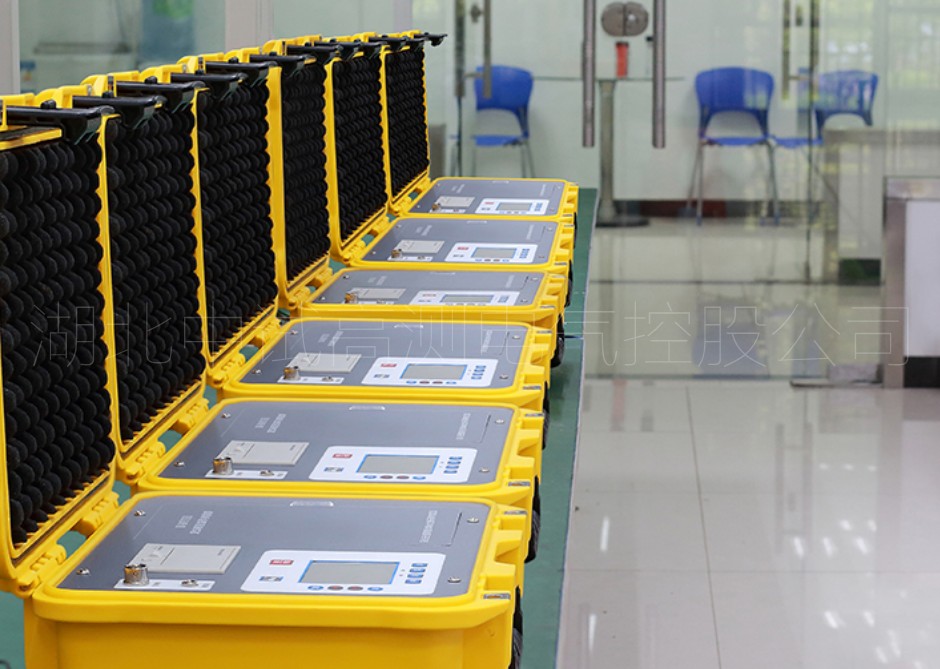

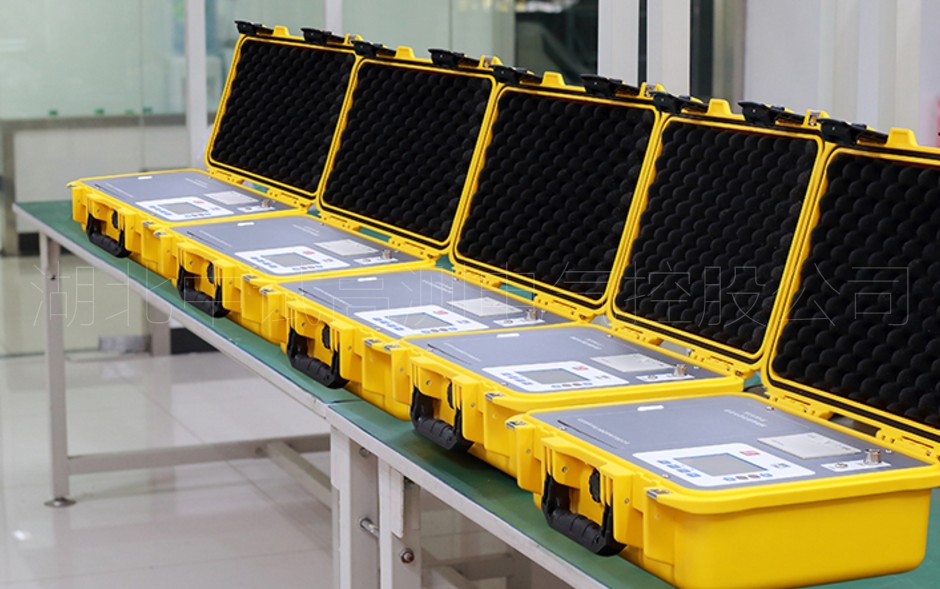

批量出口
國內第一家批量出口產品，多功能直讀式，無須換算；交直兩用一體化設計，同時測量溶液的電導率、溫度等其它參數，并具有溫度自動補償功能。
突出優勢
儀器具有系統自檢功能，開機自動校檢，提高測量準確度；內置絕緣子等值鹽密度計算公式，讀數直觀；采用外置電源和內置電池兩種方案，方便實驗室或野外使用。
大容量存儲
內置大容量數據存儲器，可存儲超過10000組測量數據，方便現場準確、真實、有效地記錄結果；自帶微型打印機，直接打印測量數據。

在電網系統中，電壓等級高、輸送容量大的變電站和輸電線路起著十分重要的作用。而在輸電線路經過的地區，工業污穢、海風的鹽霧、空氣中的塵埃等污穢物逐漸積累并附著在絕緣子表面，極易形成污穢層，由于污穢絕緣子的絕緣強度大大降低，極易引起絕緣子在正常運行電壓下閃絡，造成大面積停電，形成污閃事故。
污閃事故不同于一般單純的設備事故，它涉及面廣、影響設備多且分散?，F(xiàn)階段我國電力系統的網架尚比較薄弱，多次污閃跳閘即有可能帶來整個系統的崩潰，造成大面積、多設備的連鎖事故。
因此，在設計建造電網系統前，應首先測定外絕緣子表面的污穢程度以確定所在區域的污穢等級，據此選擇合適的外絕緣爬電比距；對于已經投入使用的高壓輸電線路、發電廠、變電站等場所的外絕緣設備，應當保證每年至少檢測一次其表面污穢程度，以衡量是否可能引起污閃事故，作為判斷外絕緣設備是否需要清洗或更換的依據。通過以上途徑，盡量使污閃事故率降低到可接受的程度，大限度降低污閃事故對國民經濟的影響。
由于絕緣子表面的污穢包含溶性成分和不溶性成分，其中鹽密度（常用等值鹽密度ESDD衡量）是指絕緣子表面層污穢中的可溶成分與表面積的比值，區別于灰密度（NSDD）。根據電網污穢劃分新標準，污穢度中鹽密和灰密之間的關系在5—10倍分散，相同等值鹽密不同灰密的絕緣子可能處于不同污穢等級，故污穢等級的確認需要等值鹽密度和灰密度組合才可確定。
我公司根據電力行業防治污閃的要求，結合電網污穢劃分等級新標準，根據客戶需求設計研發了智能電導鹽密測試儀，操作簡單、功能齊全，得到了行業客戶的一致認可。

產品別稱

智能電導鹽密測試儀、鹽密測試儀、 鹽密儀、電導鹽密測試儀、鹽密試驗儀、智能電導鹽密檢測儀

產品特征

1、直讀式，絕緣子表面鹽密度直接顯示

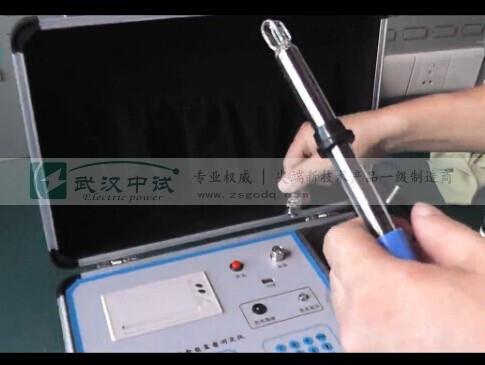

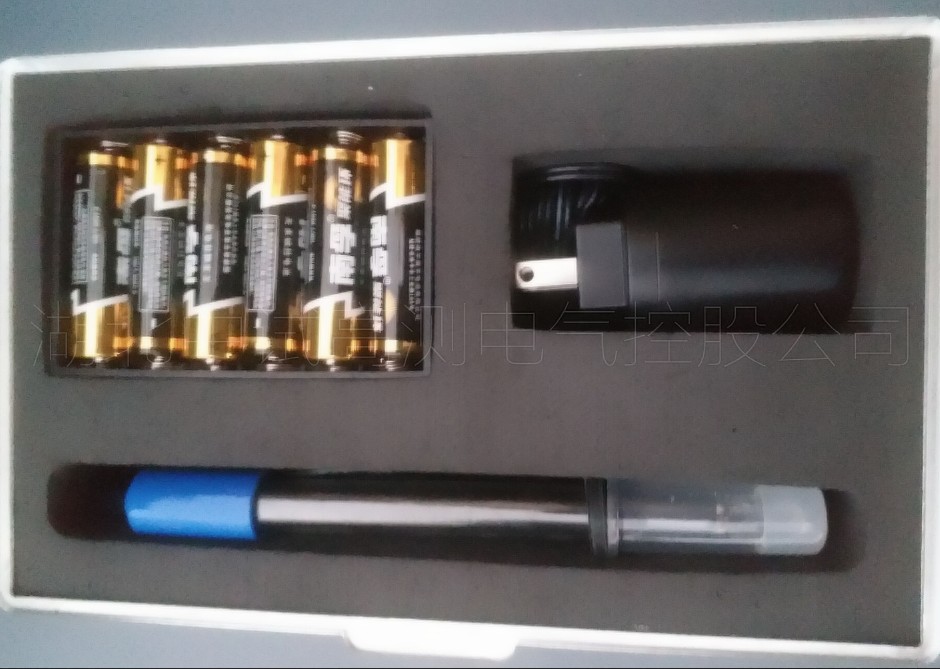

2、本智能電導鹽密測試儀采用進口鉑電極，穩定可靠；

3、測量范圍大，鹽密測量范圍為0.0001mg/cm2～9.9999mg/cm2；

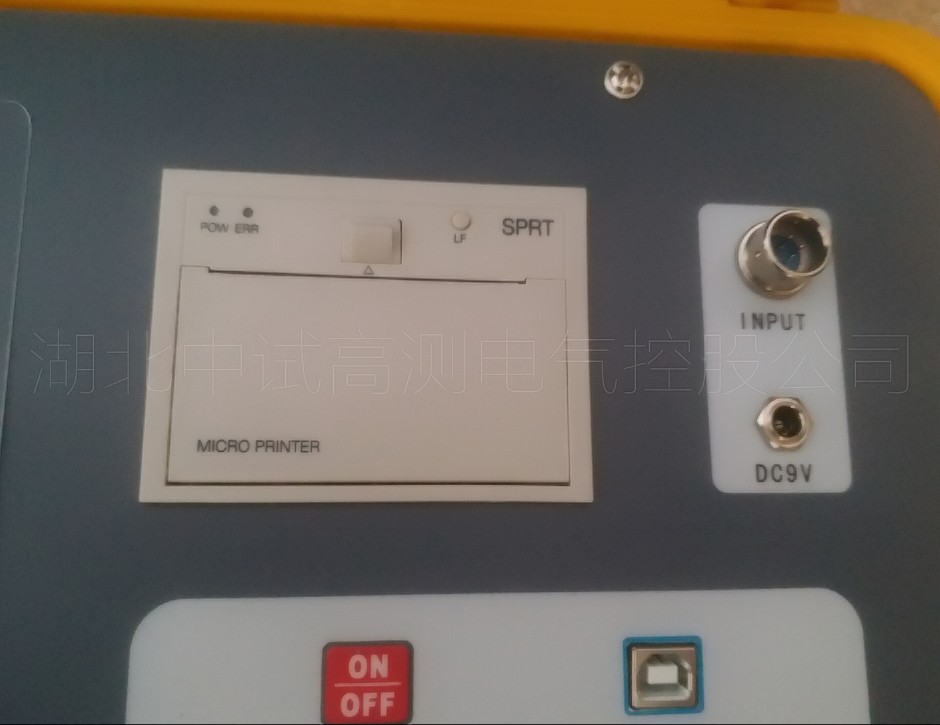

4、儀器帶微型打印機，方便現場準確、真實、有效地記錄結果儀器內置大容量充電鋰電池，并帶有電量顯示功能。方便野外使用；

5、具有溫度自動補償功能。溶液電導值自動補償為20℃時的取值；

6、測量數據準確，鹽密分辨率0.0001位；

7、具有系統自動校驗功能，開機自動校驗，提高測量準確度；

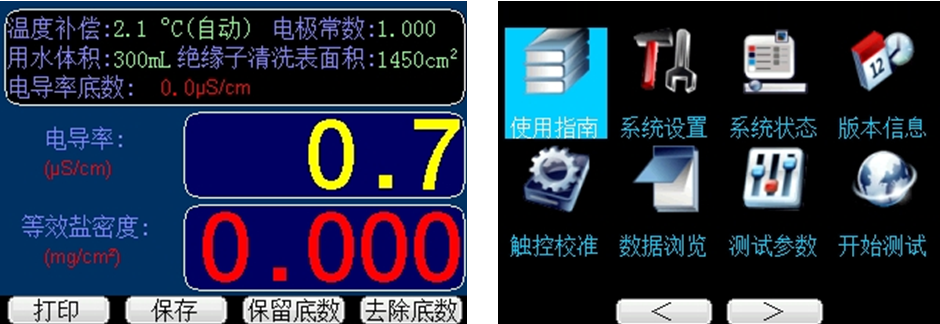

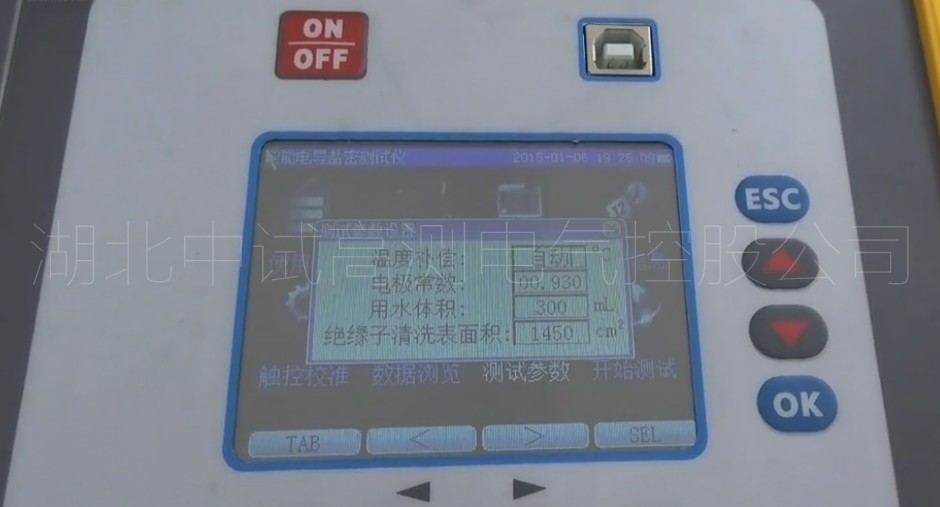

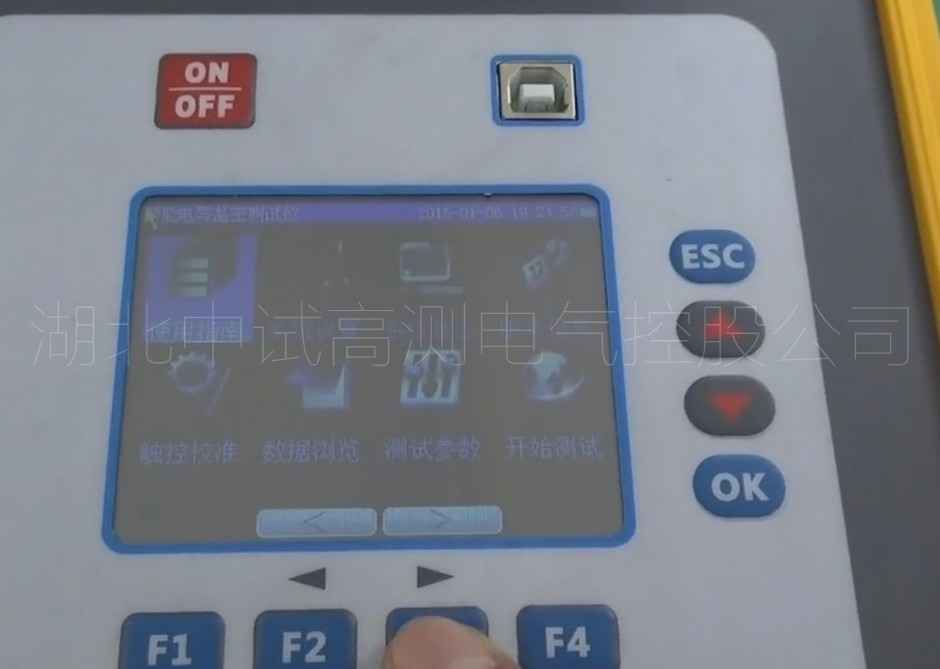

8、采用旋轉鼠標菜單操作，操作簡單易學，方便使用；

9、全量程自動切換。提高了低鹽密度時的準確度；

10、中文液晶顯示(可以根據客戶需要定制全英文顯示)；

11、顯示屏具有背光功能；

12、該智能電導鹽密測試儀可以測量溶液的電導率、溫度等。

參數

鹽 密：0.0001mg/cm2～9.9999mg/cm2(按X-4.5型絕緣子為準)

溫 度：0℃～95℃

阻性電流測量范圍(峰值)：電導率0～100000μs/cm

鹽 密：分辨率0.0001位，滿量程精度優于±2%

溫 度：分辨率0.1位，精度優于±0.5℃

電導率：分辨率為量程的1/1000，滿量程精度優于±0.5%

注：在測試低濃度溶液時選用電極常數K值小的電極；在測試高濃度溶液時選用電極常數K值大的電極 詳細選型參見第九節隨機附件部分

顯示輸出方式：A．液晶顯示測量結果，B．通過打印機可直接輸出測量數據，C．通過數據線上傳到電腦進行處理

環境溫度：0℃～50℃

相對濕度：≤80%

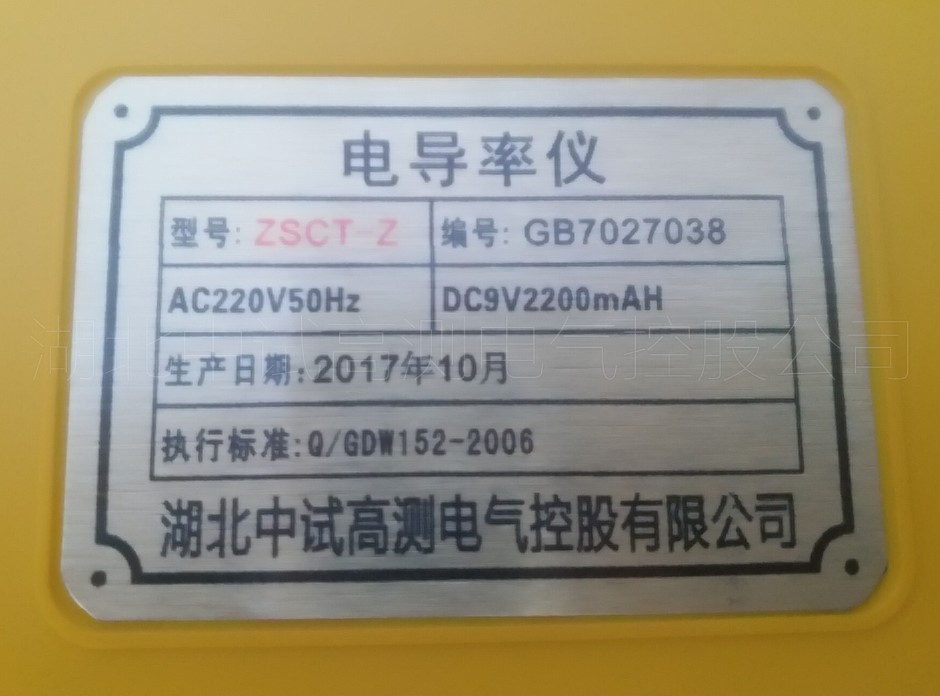

電 源：AC220V±10%

體 積：355×250×140mm3

重 量：約2.5kg

術語解釋

污穢層: 由鹽和惰性材料組成的絕緣子表面上的導電電解層。

T等值鹽密度TT: TT指污穢液等效為相同電導氯化鈉溶液的溶質密度，通常以kg/TT 表示。

附鹽密度（SDD) : 沉積在絕緣子一給定表面（金屬部分和膠合材料不計入此表面）上的鹽量除以該表面的面積；它通常以mg/cm2表示。

現場污穢度等級: 將污穢嚴重程度從非常輕到非常嚴重按SPS（ESDD/NSDD的大值）的分級。

灰密度（NSDD）: 絕緣子單位絕緣表面上清洗的非可溶殘留物除以表面積，一般表示為mg/cm2。

絕緣子的爬電比距: 絕緣子的總爬電距離L除以試驗電壓與 的積；它通常以mm/kv來表示。

測試步驟

選取絕緣子

帶電絕緣子串應取上數第二片、中間一片、下數第二片三片絕緣子；

非帶電絕緣子串應取任意位置的三片絕緣子。

配置溶劑

建議選用去離子水，即蒸餾水，或者飲用純凈水，要求其電導率小于10μS/cm。

取水量過少時，會造成污穢中的可溶性鹽份未能全部溶解。建議取水量參照下面2種方法之一。

擦試表面污穢

建議使用潔凈濾紙、棉球或紗布等對絕緣子表面進行擦拭。

以紗布和蒸餾水為例，擦拭步驟如下：

1、取兩片紗布侵入上述7.2中配置好的蒸餾水中，再用潔凈鑷子把水?dāng)D干后取出。

2、使用第一片濕紗布擦拭絕緣子，直至絕緣子表面基本潔凈。

3、使用第二片濕紗布擦拭絕緣子，直至絕緣子表面完全潔凈。

注意事項：濕紗巾取出時以不滴水為宜，保證在擦拭時溶液不流失，否則測試結果會有偏差。

溶解

將上述沾有絕緣子污穢的取樣巾放入準備好的去離子水中，充分?jǐn)嚢?，使污穢充分溶解在去離子水中，得到污穢溶液。

注意事項：未溶解物質為非可溶性物質，其對測試結果沒有影響。

測試

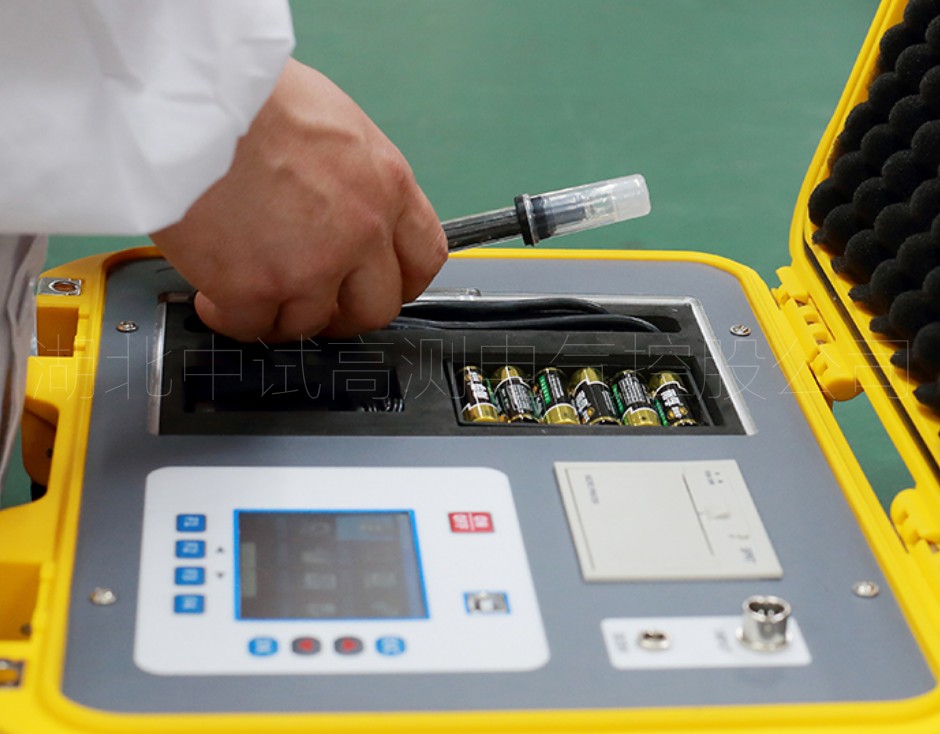

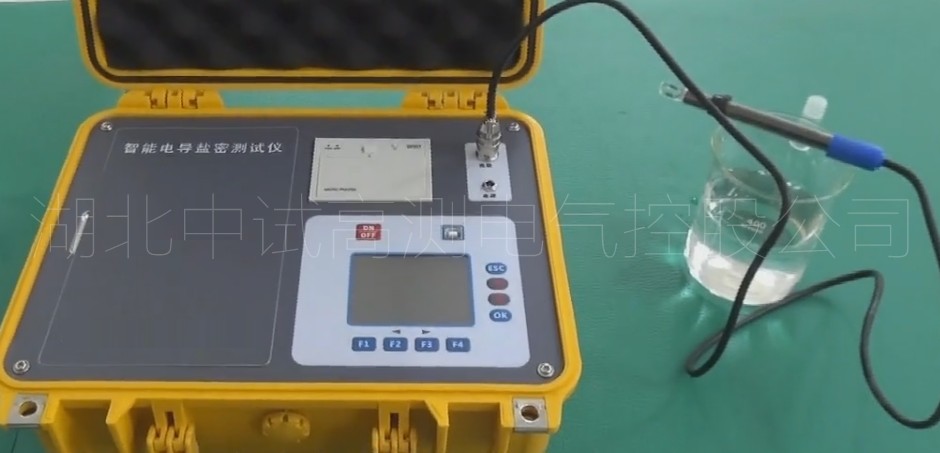

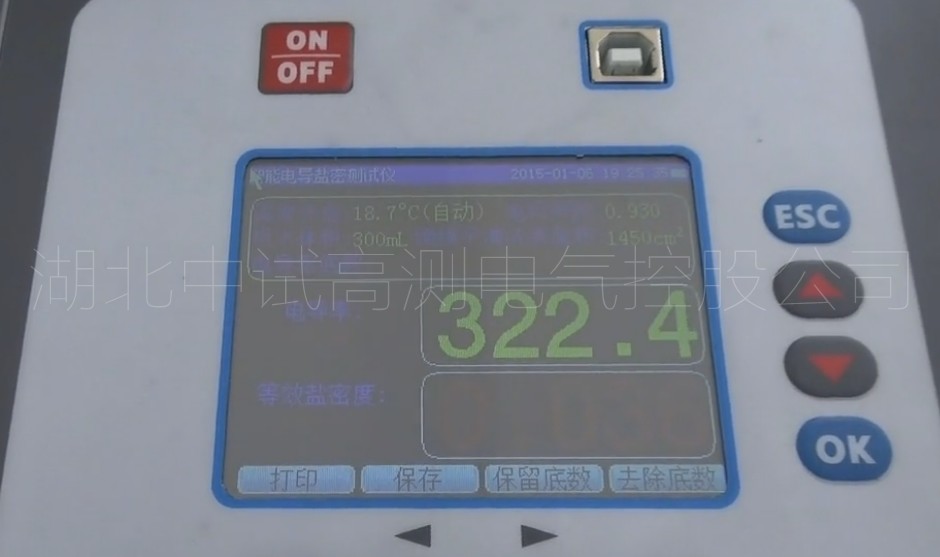

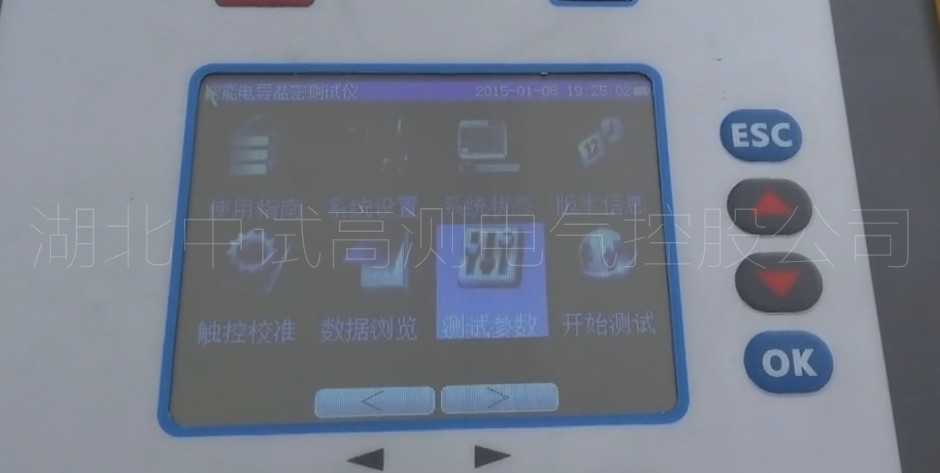

將電極插入溶液中，打開儀器，點擊“開始測試”，進入測試頁面，等待2分鐘后再讀數。本儀器內置智能電導附鹽密度的計算公式，可以直接讀出鹽密值。
