產品簡介

ZSDLY-9000C電纜故障測試儀是工業級電力行業方案和IT時代的快速發展,將原來電纜故障測試儀的局限性用工控嵌入式計算機平臺系統、網絡服務業務、USB通信技術系統化，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。測試軟件自動識別卡位讀取故障距離，特別對于日益增多的地埋電纜故障提供了一套獨有多方案的服務方式和管理學習軟件。整套系統滿足中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術條件，生產遵循中華人民共和國制造計量器具許可，該套設備型號、品牌已在國家工商總局備案，國家電網，南方電網的合格供應商產品。該系統測試由系統主機故障定位儀和電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理。以及鐵路機場信號控制電纜和路燈電纜故障的精確測試。

用途

1、可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障；
2、可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障；
3、可測量長度已知的任何電纜中電波傳播的速度；
4、可測試電力電纜埋設路徑及埋設深度。

產品別稱

電纜故障檢測儀、高壓電纜故障測試儀、電纜故障儀、電纜故障綜合測試儀、電力電纜故障測試系統

產品特征

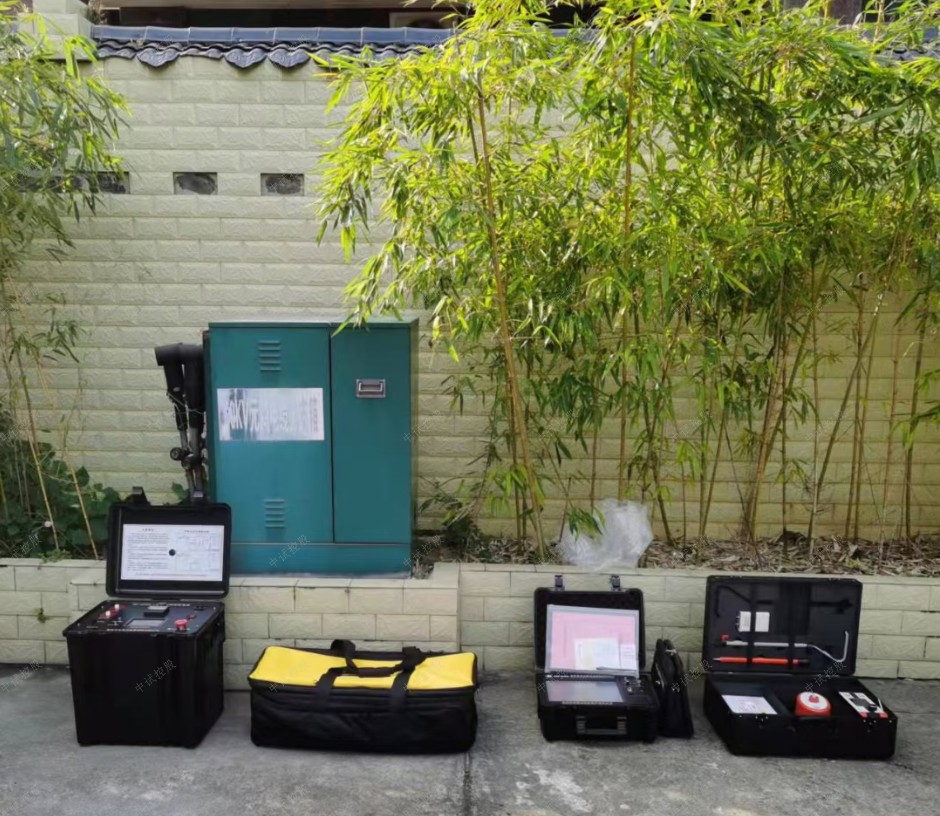

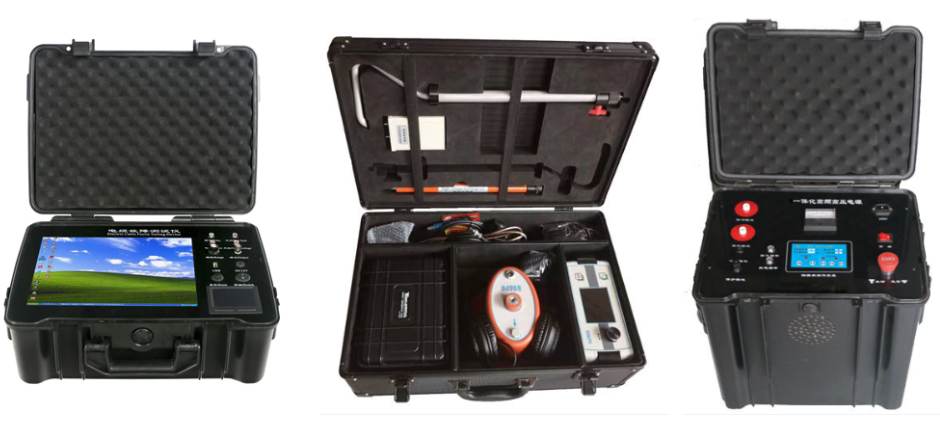

整套設備由電纜故障測試儀主機、電纜故障測試附件（路徑儀和定點儀）和電纜測試高壓?jiǎn)卧?/span>高頻定位電源組成，測試簡單方便

1、儀器采用工控嵌入式計算機平臺系統，全電腦win 7系統操作平臺，集成化軟件測試，并配有電纜故障測試軟件；

2、儀器采用12.1in大屏幕，觸控鼠標操作，高亮屏顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程鋁合金機箱，防震防潮實現極強穩定性；

3、儀器采用新的USB通信接口，采集信號穩定，主機可自動選擇最低3.125MHz、最高達250MHz八種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差，提高了測試精度；

4、軟件實現波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，雙游標移動可精確到0.15米，提高測試精度，減少誤差；

5、主機支持主機自帶WIFI接收功能，專用3G軟件可隨時實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，業務技術配備手機安卓版測試軟件，給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導，使您無憂工作；

6、內置現場波形和現場實物接線圖，利于現場測試比對和日常學習，并能自動生成測試報告并打印；

7、聲磁同步數顯定點儀部分可直接數字顯示測試者離故障點距離，采用靜噪技術，是國內同類定點技術又一次創新，為快速準確查找電纜故障，減少停電損失提供有力保障；

8、高壓放電部分三種可供用戶選擇，國內領先全新的8.4kg ZSDLY-9000B高頻高壓電源替換65kg試驗變壓器和操作箱，ZSDLY-9000C內置電容一體化高頻高壓電源高壓沖擊部分，適用范圍廣，真正綜合輕便化，國內領先。

參數

1、可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障；

2、可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障；

3、可測量長度已知的任何電纜中電波傳播的速度；

4、可測試電力電纜埋設路徑及埋設深度；

5、顯示方式：12.1英寸工業級液晶觸摸屏(觸控鼠標操作)（XP操作平臺）；

6、存儲空間：固定8G；

7、測試方法：低壓脈沖法、沖閃電流法、直閃電流法；

8、操作方式：雙操作，觸摸筆兼觸控鼠標操作；

9、測試距離：不小于60km；

10、短測試距離（盲區）：0-5米或無盲區；

11、精確定點誤差：±0.2m；

12、測試誤差：系統誤差小于±1%；

13、分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米；

14、待機時間：可連續使用6小時左右；

15、主機重量：6.2kg；

16、外形尺寸：180mm×300mm×400mm；

17、溫度：-20℃～+40℃，相對濕度：80%；

18、實時采樣頻率：3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz，脈沖寬度：50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs（軟件自動匹配）；

19、電源與功耗：AC 220V±10% 不大于15W DC 12V（7AH） 84瓦特/小時  不大于20W；

20、服務方式及技術：

a、3G無線遠程同步測控服務

b、波形郵件傳輸，手機安卓版測試軟件實時服務

c、配備電纜故障測試教學視頻隨時學習設備使用方法

路徑儀技術指標

本儀器采用了微電腦中央處理器及專用集成電路。其特點是接收靈敏度高，靜態漂移小，抗干擾能力強，工作穩定，準確度高。儀器更加皮實、耐用，從而降低了儀器的返修率。路由接收機采用了大容量電池供電，具有待電時間更長的優點。

1、基本組成和用途

①  發  射  機：向被測低壓電纜發送測試信號。

②  路由接收機：在地埋線（低壓電纜）附近通過天線接收信號。為了方便探測埋地線纜路徑及埋深接收天線可水平、垂直、及45°角調節。

2、技術指標

① 探測距離 < 15km、   探測深度 ≤ 3m、   路由誤差 < 20cm

②發射機：發射頻率9.6kHz   輸出功率：5W

③接收機：接收頻率9.6kHz   探測路由誤差：±10cm

④ 探測埋深誤差：±10cm

⑤供電：可充電鋰離子電池，連續工作8小時。

定點儀技術指標：

1、產品概述

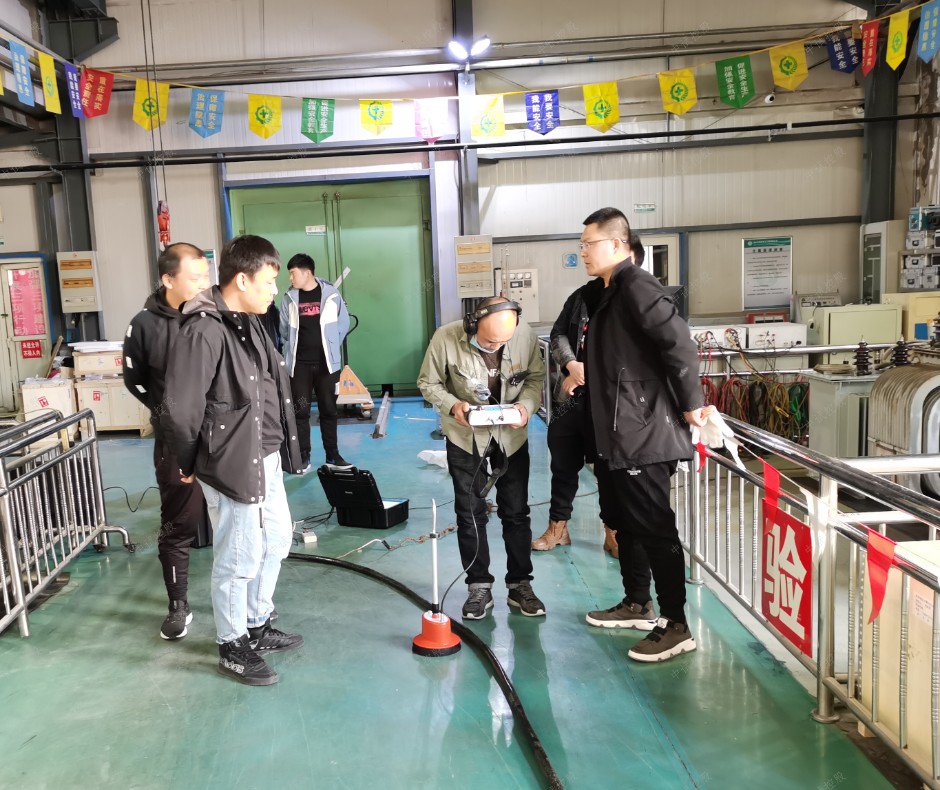

① 電纜故障聲磁精確定點儀是一款便攜式、超靜音、可視化的沖擊放電接收精確定點儀，是專門與高壓沖擊發生器配合使用，其采用領先的背景智能降噪和聲音追蹤新技術，可實現連續優化、完美聲音效果，記錄沖擊放電的特征聲音和現場將拾取的信號實現對比。

② 運用前端連續沖擊放電時，粗側距離范圍內故障點沖擊放電聲音在電纜上方的地面?zhèn)鞑ィ坏孛嫔系奶降貍鞲衅饔涗浵聛?lái)。探測點距電纜真正故障點的距離可以用沖擊放電噪音音量大小的方法得到。

2、技術特點

① 超靜音降噪處理，卓越的放電聲音音質，背景更加安靜，選用監聽耳機用來快速、可靠地定點故障點位置。

② 選用超靜音技術和BNR智能背景降噪技術，可以調節沖擊放電音量。

③ 模具化設計了特殊的自落式探地傳感器，并配有軟質路面、硬化路面、草坪的傳感接頭。

④ 選用可靠的進口接插件，保證聲音的純度，人性化設計了高度可調的探頭手柄，非常適用。

3、技術參數

①傳感器動態量程：聲音通道>104dB 。

②沖擊放電聲音放大倍數 >90dB，沖擊放電音量上限84dB(A)。

③液晶顯示器：高亮真彩屏，像素320 x 240  適應戶外。

④現場連續工作時間：堿性可更換電池電池，方便現場使用

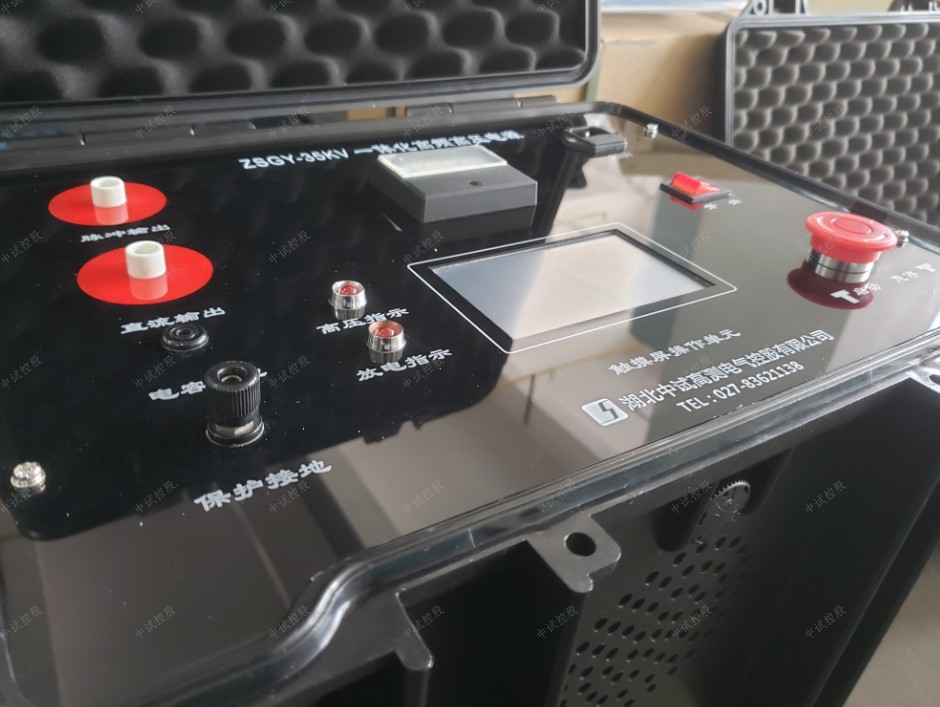

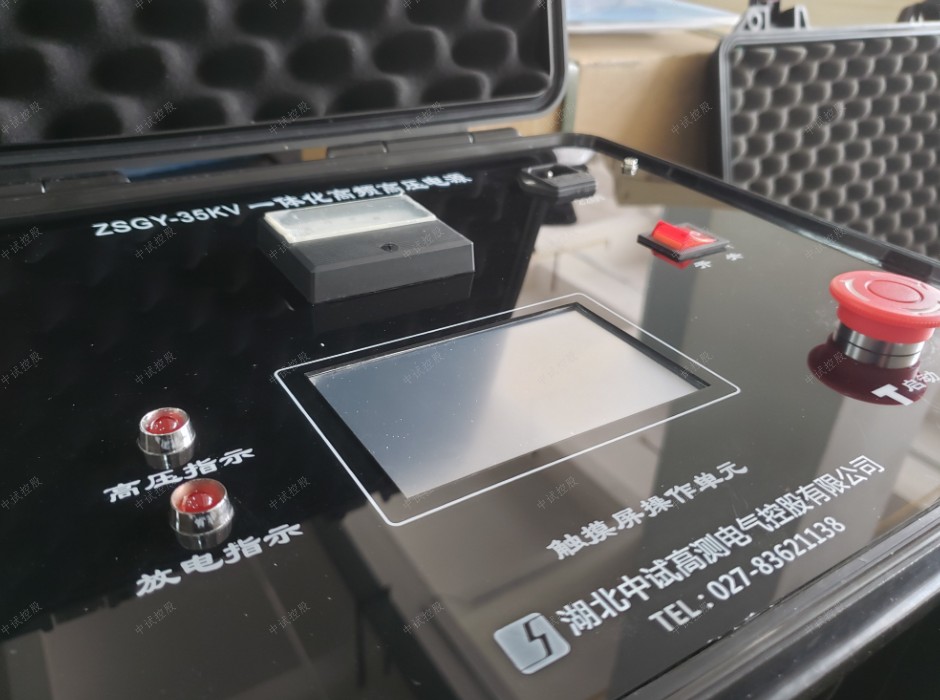

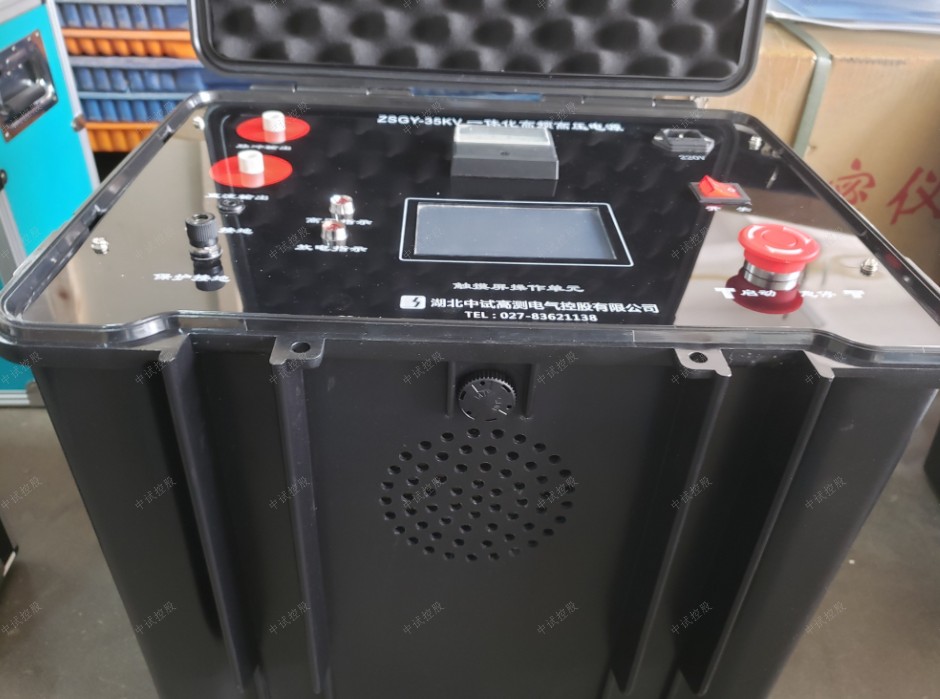

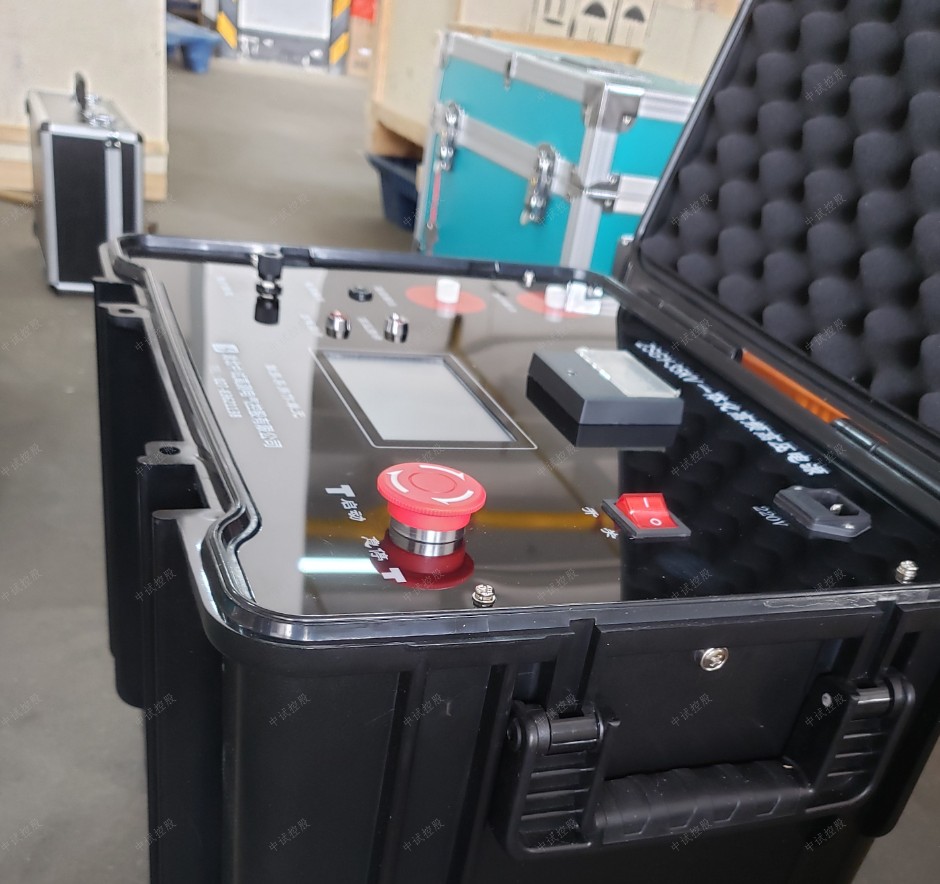

電纜測試專用一體化高頻高壓電源技術指標：
性能特點
1、純一體化設計，內置式電容、接線簡單；
2、觸摸屏人機交互，設置操作簡單、儀器狀態顯示直觀方便；
3、具有電壓調節、自動穩壓和自動保護功能；
4、輸出高壓具有單次脈沖和連續脈沖功能，分別配合故障測試儀和定點儀查找故障點；
5、輸出高壓具有直流輸出，可以外接球隙進行工作，應用多元化；
6、軟件控制真空沖擊打火放電，自適應放電及脈沖周期；

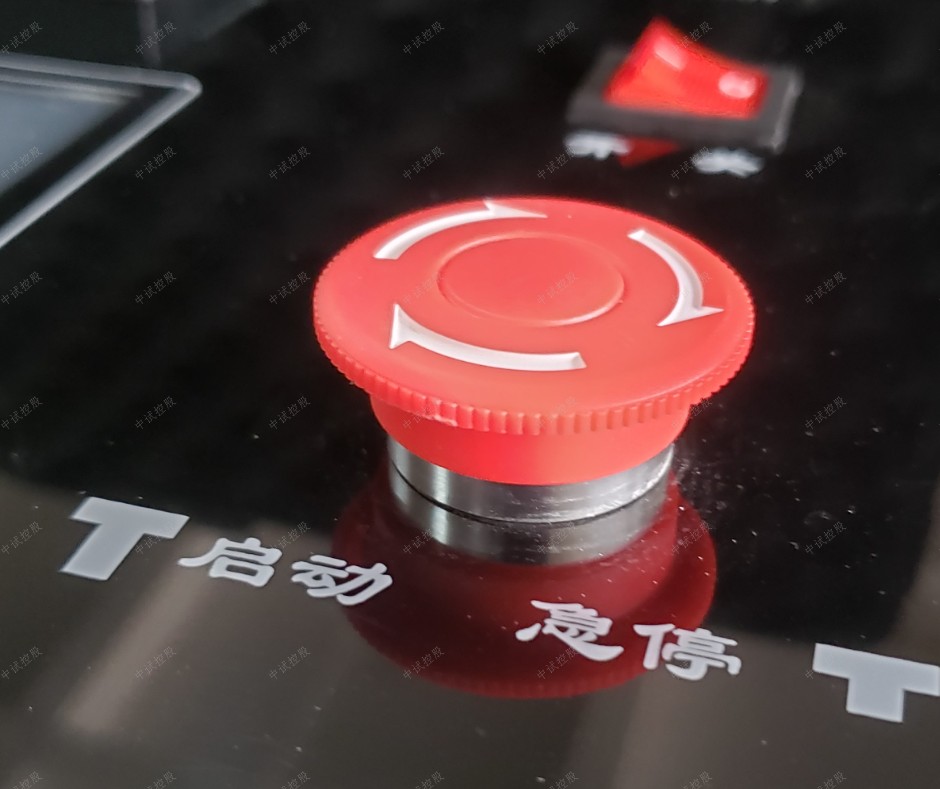

7、具有應急停止鍵、自動放電功能，急停或停機自動降壓放電，安全可靠；
8、連續工作時間不少于6小時，滿足電纜故障測試的最長工作時間；
9、工程機箱設計，結構緊湊，體積小，重量輕，便于單人攜帶。
技術參數
本產品主要用于對35kV及以下電力電纜故障測試時高阻故障波形采樣沖擊放電和故障點精確定點時做沖擊放電使用，也可用于電力電纜高阻故障的燒穿和超高壓110kV以上電纜外護套精確定點使用，燒穿能力可在短時間內燒穿擊穿點，降低擊穿點電阻。
1、輸出方式：脈沖輸出、直流輸出
2、輸出電壓：負壓，≤35kV
3、工作電流：≤40mA
4、工作模式：?jiǎn)未蚊}沖、連續脈沖、直流輸出
5、內置電容：2.8uF/35kV  ◆放電能量：≤1715J
6、脈沖周期：3s～8s自適應  ◆自動放電：停機自動放電
7、工作電源：工頻220V±10%
8、顯示屏幕：800×480分辨率觸摸顯示屏
9、工作溫度：-10℃～40℃  ◆工作濕度：≤80%
10、海拔高度：≤1000米
11、外形尺寸：478(L)*370(W)*448(H) mm
12、重    量：≤28kg
