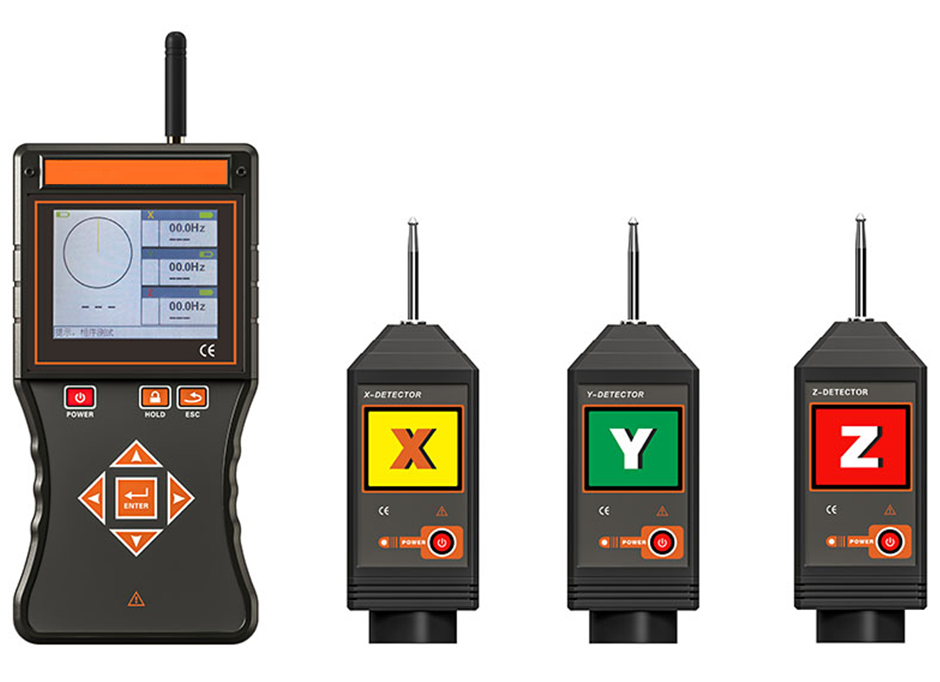

ZSWX-3300無線高低壓相序表又名無線高低壓相序表,簡稱高壓相序表,由無線接收器、XYZ探測器、伸縮絕緣桿等組成。用于測量400V、10kV、35kV等三相線路的相序、相位、電壓、頻率,核相測試,變壓器組別判斷。
無線高低壓相序表、無線相序表、高低壓相序表、全智能無線高低壓相序表、智能無線高低壓相序表、自動無線高低壓相序表、相序表
接收器采用3.5寸真彩液晶屏,同屏顯示相序結果、核相結果、相位、頻率、電壓,向圖指示,有“X信號正常、Y信號正常、Z信號正常、同相、異相"等語育提示,清晰直觀,無線通訊距離達100m。其中35kV及以下的裸導線可以直接接觸測量, 35kV以上的裸導線采用非接觸式測量,非接觸測試是將探測器逐漸靠近被測導線,當感應到電場信號時就可以完成相序、核相測試,這樣無需直接接觸高壓導線,安全!
ZSWX-3300無線高低壓相序表同時具有高壓核相儀、高壓驗電器、高壓相序表、高壓電壓表的功能。
ZSWX-3300無線高低壓相序表參數
功 能
高低壓三相線路相序、核相、頻率、相位、驗電、電壓測試
電 源
接收器: DC 7.4V 1500mAH可充鋰電池
探測器: DC 3.7V 1000mAH可充鋰電池
USB充電接口,連續工作約8小時
傳輸方式
315MHz、433MHz無線傳輸
核相距離
最大約100m
顯示模式
3.5寸真彩液晶屏顯示
量 程
核相電壓等級:AC 1V~550kV(超過35 kV 非接觸核相)
電壓:AC 1kV~35kV(接觸測試電壓時)
相位:0°~360°
頻率:45Hz~75Hz
分 辨 率
0.1°;0.1Hz;1V
精度(23℃±5℃,80%RH以下)
相位:≤±10°
頻率:≤±2Hz
電壓:±15%±5dgt(1kV~35kV,高壓架空線路,其它應用誤差±25%±5dgt)
結果定性
相序(相位以X探測器為基準)
A相:330°~0°或0°~30°
B相:90°~150°
C相:210°~270°
正相序:X=A相,Y=B相,Z=C相
反相序:X=A相,Y=C相,Z=B相
同相:330°~0°或0°~30°
異相:90°~150°和210°~270°
語音功能
同相、異相、X信號正常、Y信號正常等語音功能
絕緣桿尺寸
拉伸后長約3.2m;收縮后長約0.6m(可選購5米桿)
數據存儲
9999組
測量方式
接觸測量:35kV及以下裸導線,或110kV以下有安全絕緣外皮的導線直接接觸測試(帶絕緣桿操作)
非接觸測量:35kV以上裸導線,或110kV以上線路采用非接觸核相,逐漸靠近該導線(帶絕緣桿操作)
輔助接地線測量:低于100V時,如果測量結果不穩定,則需要使用輔助接地線與接地點相連接,增強信號
驗電指示
有電時探測器發出“嘟--嘟--嘟”蜂鳴聲
換 檔
自動換檔
采樣速率
2次/秒
儀表尺寸
探測器:長寬厚145mm×60mm×48mm
接收器:長寬厚250mm×100mm×40mm
背光控制
按上下箭頭鍵調整背光亮度
感應強度控制
根據感應的電場強不同,探測器能自動控制放大倍數,便于排線密集場所核相
數據保持
測試模式下按HOLD鍵保持?jǐn)?shù)據,再按HOLD鍵取消保持
退出功能
按ESC鍵退出當前功能界面,返回上級目錄
數據查閱
按ENTER進入數據查閱模式后,按箭頭鍵翻閱所存數據
無信號指示
當接收器沒有收到發射信號時動態顯示“----”符號
自動關機
開機約15分鐘后,儀表自動關機,以降低電池消耗
電池電壓
當電池電壓低于3.2V時:
探測器:電源指示燈慢閃,提醒充電;
接收端:電池電壓低符號顯示,提醒充電;
額定電流
探測器:20mA max;接收器:200mA
max
儀表質量
探測器:205g(含電池)
接收器:395g(含電池)
絕緣桿:0.5kg(1根)
總質量:5.6kg(含儀表箱)
工作溫濕度
-10℃~40℃;80%Rh以下
存放溫濕度
-10℃~60℃;70%Rh以下
干 擾
無特強電磁場;無433MHz 、315MHz同頻干擾
絕緣強度
絕緣桿:AC 110kV/rms(絕緣桿全部拉伸后,兩端之間)
探測器:2000V/rms(外殼兩端之間)
接收器:2000V/rms(外殼兩端之間)
結 構
防滴漏Ⅱ型、IP63
適合安規
GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~35kV便攜式核相器通用技術條件DL/T971-2005》要求
符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003標準
附件 |
||
1 |
探測器 |
3個(X、Y、Z各1個) |
2 |
接收器 |
1臺 |
3 |
天線 (接收機用) |
1根 |
3 |
伸縮絕緣桿 |
3根 |
4 |
鋁箱 |
1個 |
5 |
探鉤、探針 |
6只(各3只) |
6 |
USB充電器、充電線 |
1套 |
7 |
鋰電池 |
4個(儀表內) |
8 |
自校線 |
1根 |
9 |
輔助測試線 |
3根 |
10 |
說明書 |
1本 |
11 |
出廠報告 |
1份 |
12 |
合格證 |
1張 |
