1、ZSDLY-X架空線路故障定位儀適用于6-35kV架空線路故障的定位,能夠解決低阻故障,高阻故障,弧光接地故障以及相間短路故障等多種故障類型。
2、提供了一整套完整的架空線故障定位解決方案,集成故障診斷、交流定位、直流定位、直流耐壓、交流耐壓四種功能。
3、創新的交流定位模式,對于低阻故障,在線路正下方檢測特征信號, 無須登桿掛接傳感器,具有操作簡單,使用方便的特點。
4、對于安裝有智能開關(存在接地PT)線路發生的高阻故障,采用交流定位+升壓器的方式,無需解除PT。發射機內置大容量鋰電池,方便使用和攜帶。

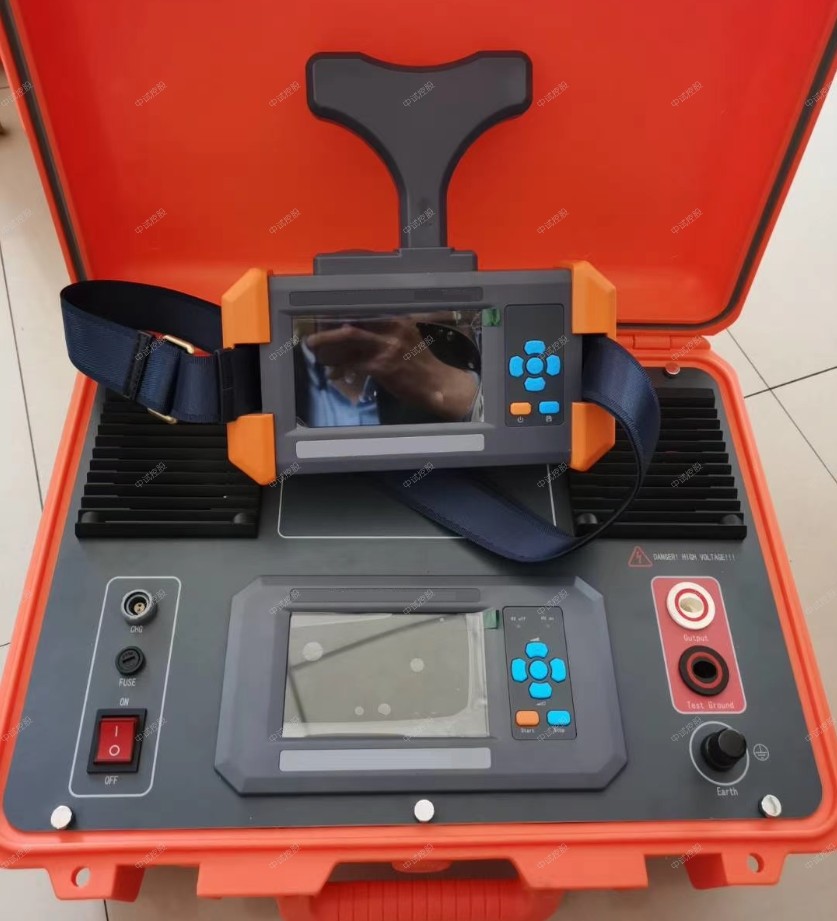

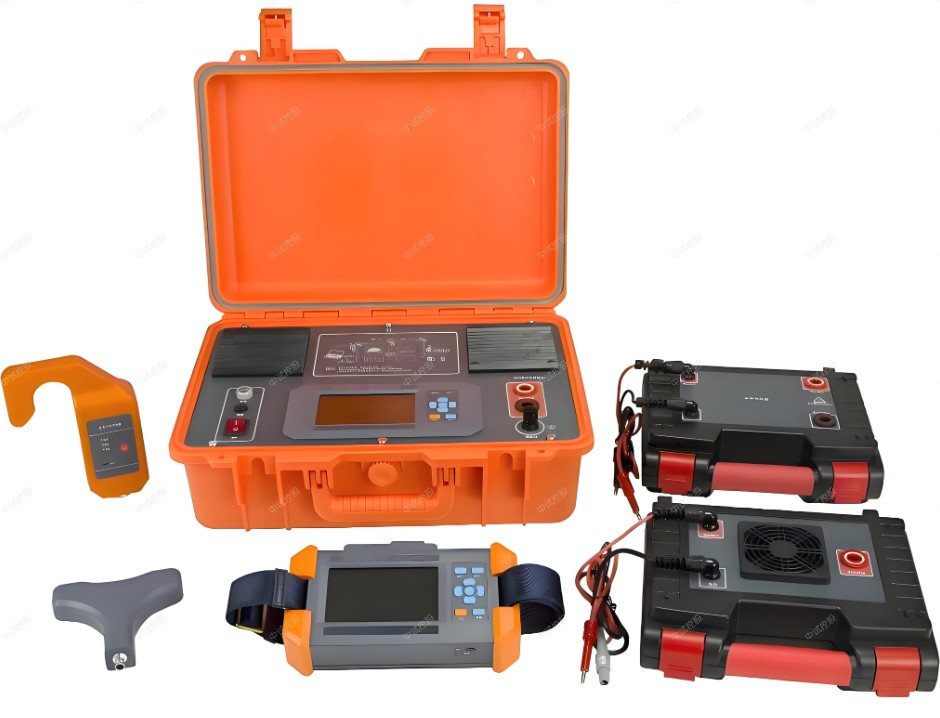

5、整套設備主要由發射機、接收機、交流升壓器,直連傳感器、懸掛傳感器、弧光接地適配器及附件組成。
架空線路故障定位儀、線路故障定位儀、架空線路定位儀、架空高壓線路故障定位儀
1 |
用途:6-35kV 架空線路故障查找定位 |
|
2 |
集成故障診斷、交流定位、直流定位、交流耐壓、直流耐壓五種功能 |
|
3 |
故障診斷 |
指導合適的定位方法 |
線路絕緣電阻、電容測量 |
||
4 |
交流定位-直連輸出 (低過渡電阻接地) |
發射信號:大功率特種低頻交流信號主動注入 |

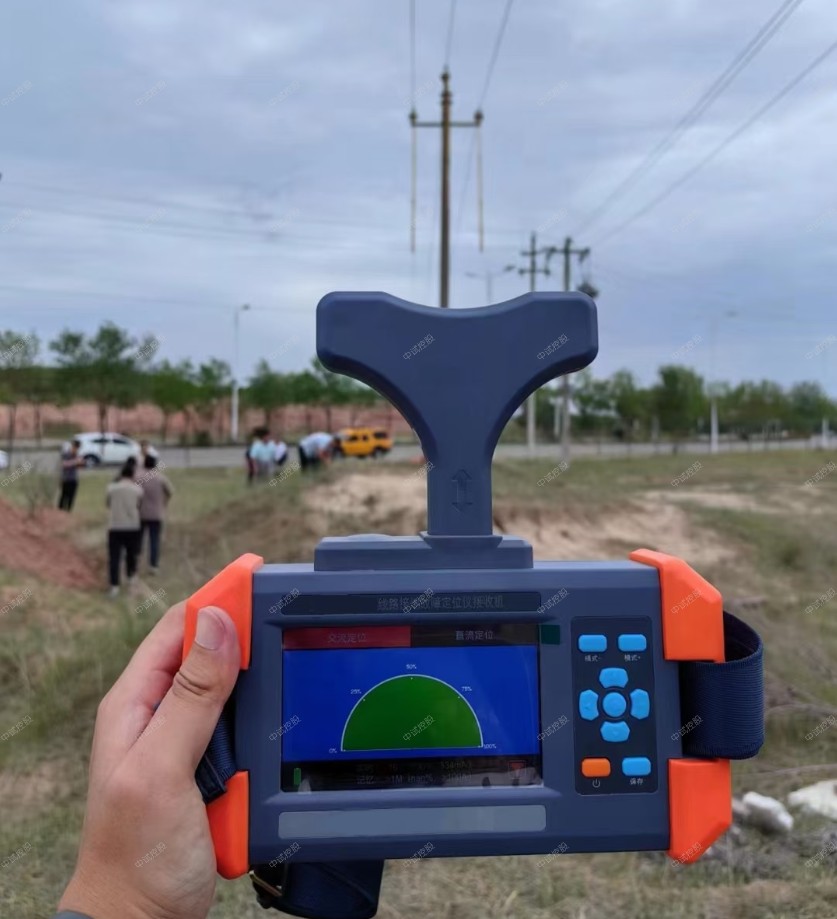

接收信號:沿線分段查找,無須登桿掛接傳感器 |
||
高效工作:無須登桿,極大提高測試效率,降低工作強度 |
||
5 |
交流定位-外接升壓器輸出 (線路存在接地PT,中過渡電阻接地) |
發射信號:大功率特種低頻交流信號主動注入 |
接收信號:沿線分段查找,需要登桿掛接傳感器 |
||
無需解除線路接地PT |
||
創新的阻性電流含量和電流幅值比對,解決故障范圍更寬 |
||
6 |
直流定位(高/低過渡電阻接地及弧光接地) |
發射信號:大功率脈動直流信號主動注入 |
接收信號:沿線分段查找,需要登桿掛接傳感器 |
||
全能定位模式,尤其解決弧光接地定位難題 |
||
7 |
直流耐壓和交流耐壓:故障修復后的驗收測試 |
|
8 |
發射機具有停止自動放電功能,確保操作安全 |
|
9 |
發射機具有過流保護、超溫保護功能 |
|
10 |
發射機內置大容量鋰離子電池組,攜帶方便 |
|
11 |

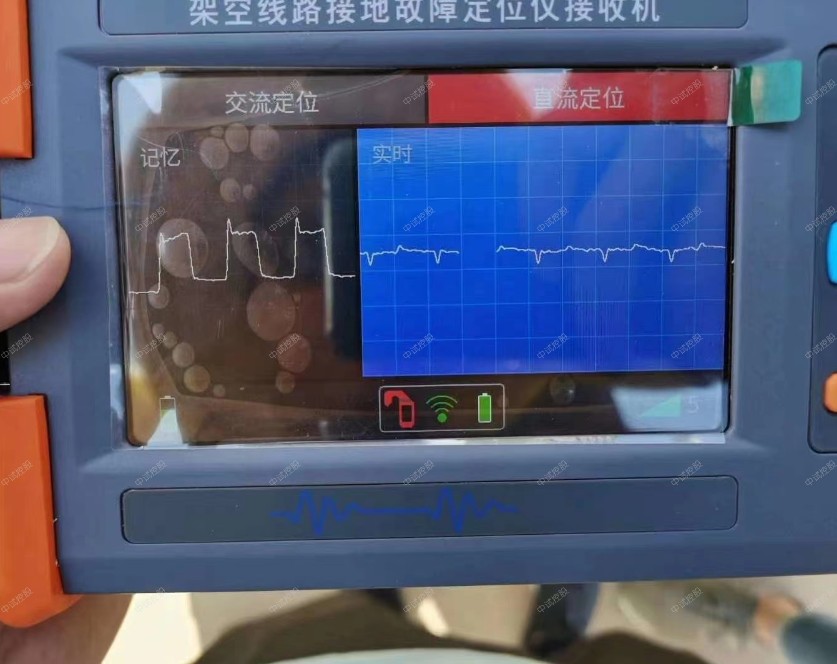

接收機采樣全數字化高靈敏度信號處理,判據明確直觀 |
|
12 |
具有數據記憶功能,掉電不丟失,定點更方便 |
發射機
工作方式 |
故障診斷、交流定位、直流定位、交流耐壓、直流耐壓 |
|
故障診斷 |
電阻測量 |
量程:600MΩ;精度:±10% |
電容測量 |
量程:最大10uF;精度:±20% |
|
交流定位 |
輸出頻率 |
20Hz異頻 |
輸出方式 |
限功率恒流輸出 |
|
輸出電流 |
直連輸出:200mA;外置升壓器輸出:33mA |
|
輸出電壓 |
直連輸出:峰值560V 外置升壓器輸出:峰值3.4kV |
|
直流定位 |
輸出頻率 |
脈動1Hz |
輸出方式 |
限功率恒流輸出 |
|
輸出電流 |
70mA |
|
輸出電壓 |
DC8kV |
|
交流耐壓 |
輸出電流 |
最大33mA |
輸出電壓 |
外置升壓器輸出:峰值5kV |
|
最大功率 |
100W |
|
直流耐壓 |
輸出電流 |
最大70mA |
輸出電壓 |
DC8kV |
|
最大功率 |
400W |
|
保護功能 |
過熱保護、過流保護,欠壓關機,自動放電 2小時無操作自動關機。 |
|
顯示方式 |
800×480高亮彩色液晶顯示 |
|
電源 |
內置480WH鋰電池組 |
|
充電器電源 |
輸入:AC220V 50~60Hz 輸出:54.6V,2A |
|
體積 |
450mm×240mm×270mm |
|
重量 |
13kg |
接收機&懸掛傳感器
工作方式 |
交流定位、直流定位 |
數據記憶 |
具有數據保存記錄功能 |
直流無線傳感器 接收機間通信 |
2.4GHz,>100m |
顯示方式 |
接收機:800×480高亮彩色液晶顯示 |
電源 |
接收機:18650鋰電池標稱電壓3.7V,6700mAH。 懸掛傳感器:可充電鋰電池3.7V,1500mAH |
充電器 |
輸入AC100-240V,50/60Hz;輸出5V/2A |
體積 |
接收機:226mm×140mm×55mm 懸掛傳感器:185mm×140 mm ×50mm |
重量 |
接收機:0.9kg 懸掛傳感器:0.5kg |
