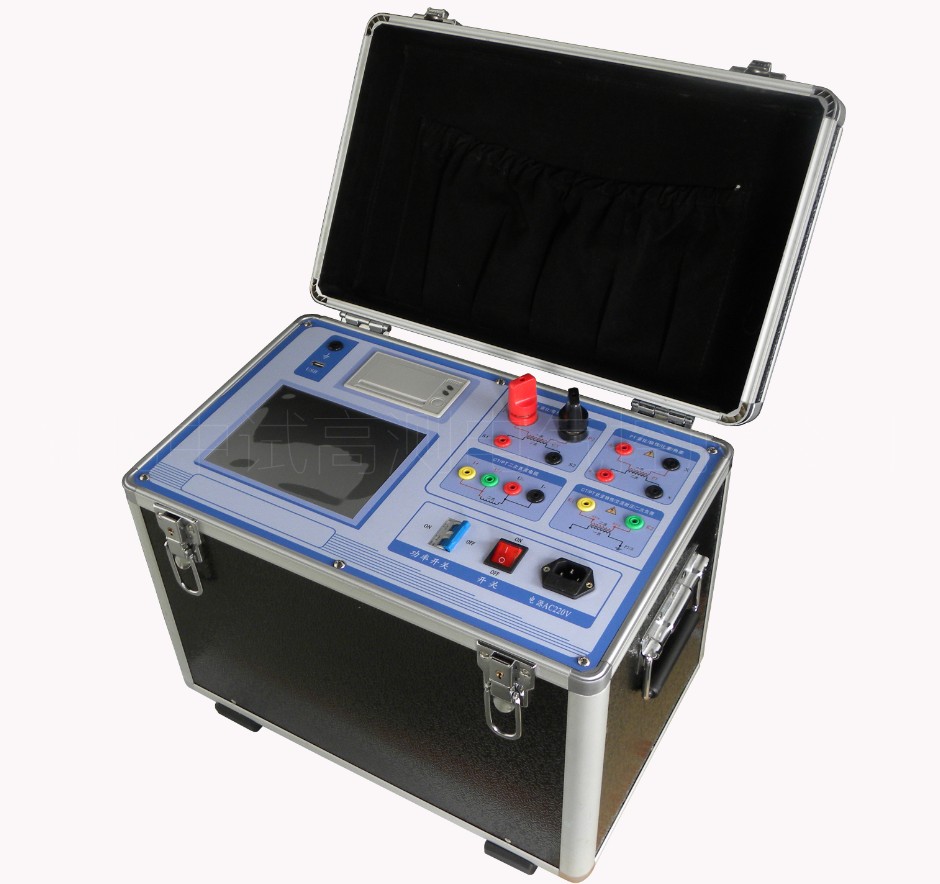

ZSFA-106 互感器特性綜合測試儀(2500V/1000A)


  • 全自動化的CT、PT特性測試儀器,輸出容量大,功能全,非常適用于各種規格的CT和PT作現場試驗和校驗
  • 參考標準:GB20840.1,GB20840.2 GB20840.3
    • CT/PT比差、角差測量,輸出電流、電壓,2500V,1000A
    • AC220V和AC380V自適應供電
    • 支持U盤轉存試驗數據,全觸摸操作,可實時顯示試驗曲線,即時觀測試驗情況

    • 品牌:中試所 ? 中試控股
    • 湖北電力試驗技術研究協會會長單位
    • 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
  • 歡迎來電咨詢 027-83621138  聯系我們






  • 產品介紹
  • 應用展示
  • 圖文集合
  • 質保方針
  • 資料下載

產品簡介


1、CT/PT比差、角差測量,輸出電流、電壓,2500V,1000A,CT伏安特性試驗、PT伏安特性試驗,CT極性試驗、PT極性試驗,CT變比極性試驗和PT變比極性試驗,自動計算CT的任意點誤差曲線,CT/PT變比比差等結果參數。

2、ZSFA-106 互感器特性綜合測試儀,是湖北中試高測電氣控股公司經過大量的市場調研、通過嚴格的專業測試和權威部門鑒定認證之后投放市場的新一代革新型CT、PT測試儀器。裝置采用高性能數據處理器和微機控制架構、先進的制造工藝,保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平,是繼電器保護和高壓絕緣行業用來測試電流互感器和電壓互感器的專業檢測儀器。

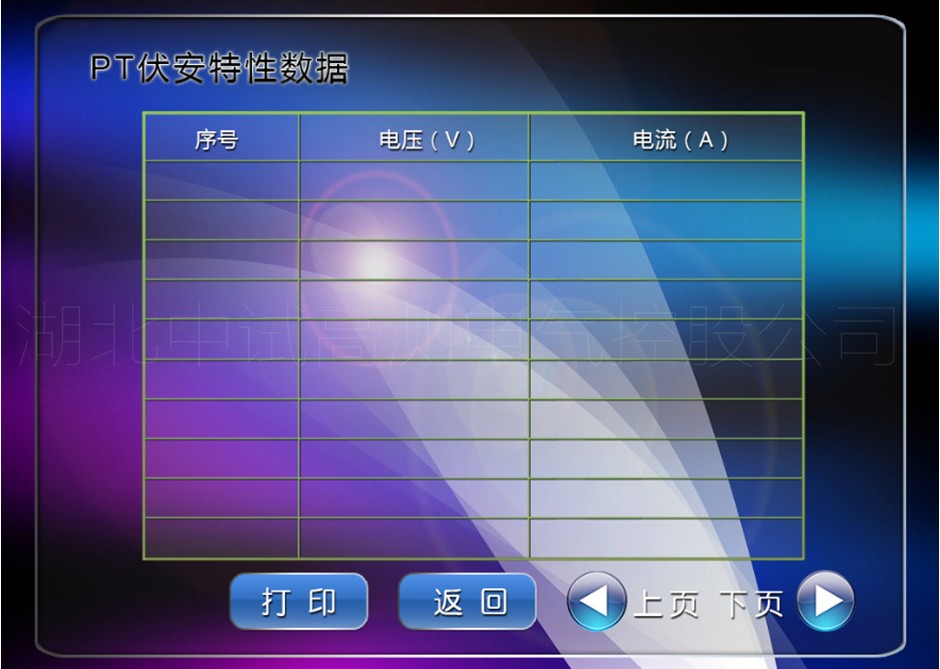

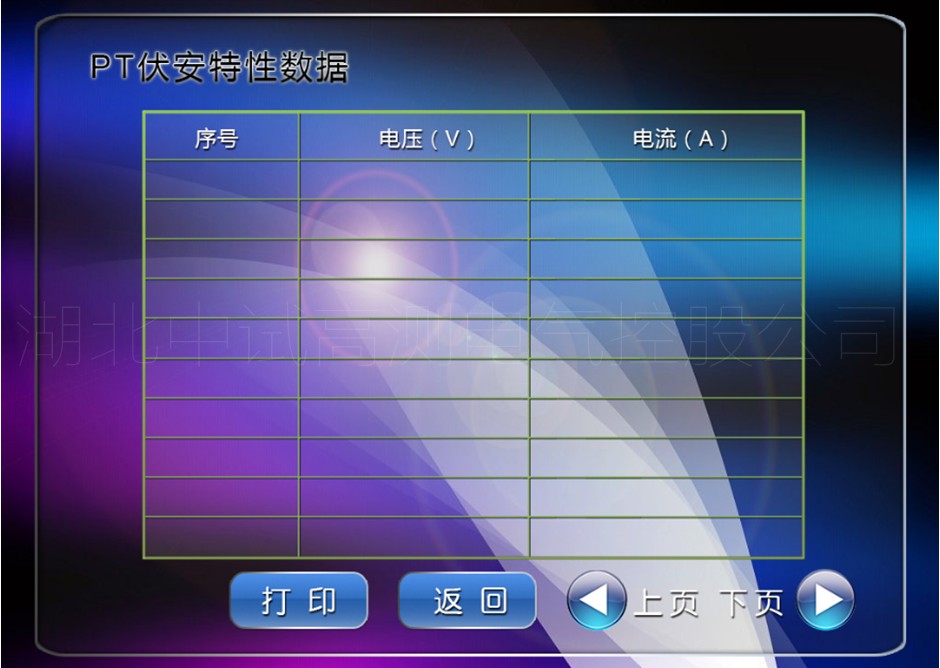

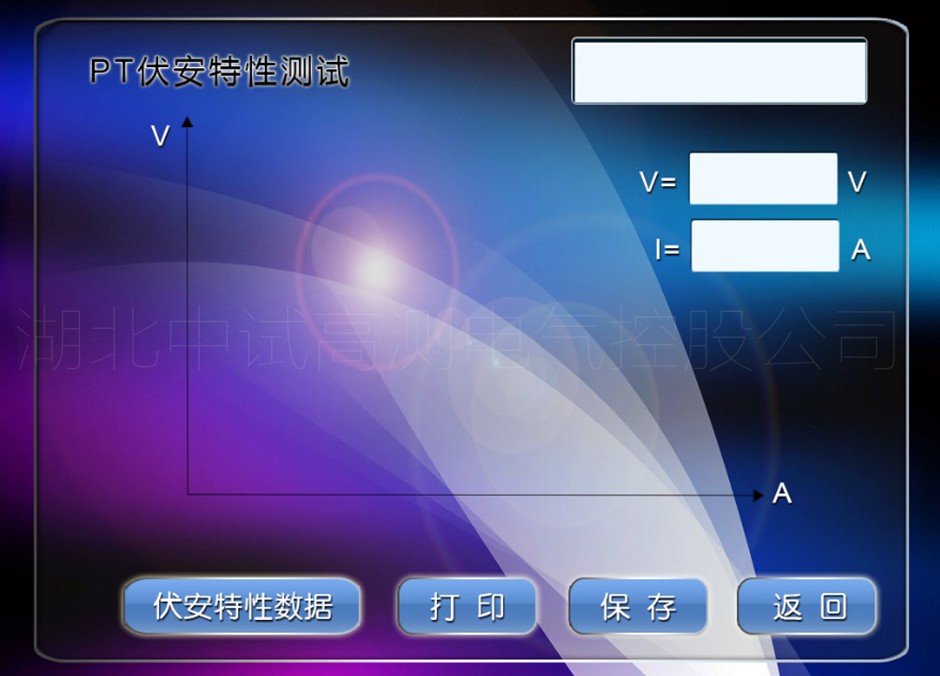

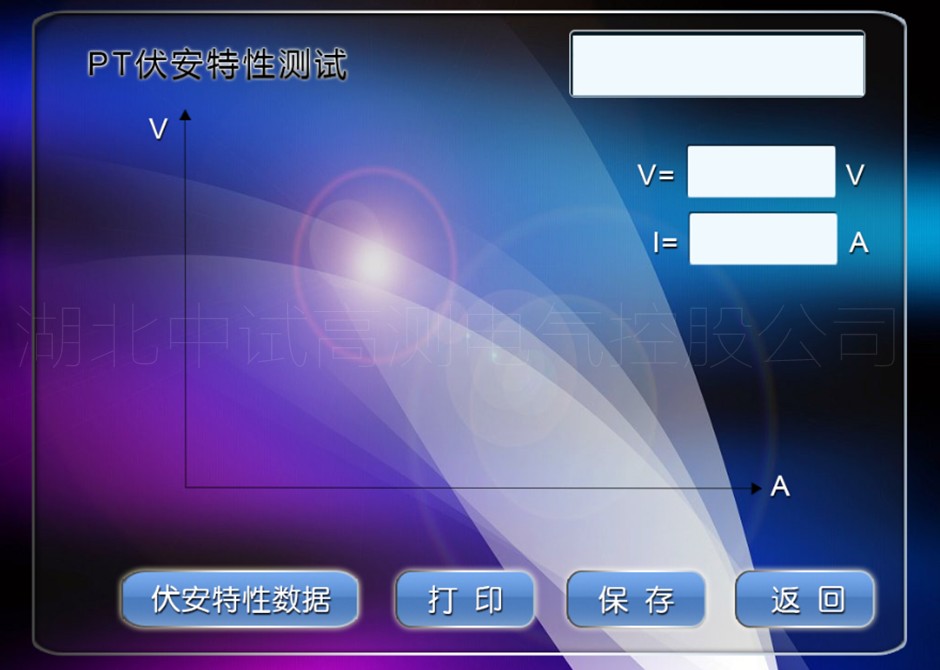

3、ZSFA-106互感器伏安特性綜合測試儀是一款全自動化的PT、CT特性測試儀器,儀器可以完成的試驗包括: CT伏安特性試驗、PT伏安特性試驗,CT極性試驗、PT極性試驗,CT變比極性試驗和PT變比極性試驗,自動計算CT的任意點誤差曲線,CT/PT變比比差等結果參數。該儀器對試驗數據自動采集、分析、存儲和打印,也可通過U盤存儲。采用8寸彩色大屏,高分辨率800*600,全觸摸操作,可實時顯示試驗曲線,即時觀測試驗情況,以便試驗人員實時判斷試品故障。試驗報告除給出精細的試驗曲線外,還列出根據優選數系排列的試驗數據,并且注明試驗時間和打印時間,因此可作為原始試驗數據資料保存。該產品由于輸出容量大,功能全,非常適用于各種規格的CT和PT作現場試驗和校驗。

產品別稱

CTPT互感器特性綜合測試儀、CT、PT互感器比差角差參數測試儀、CT、PT二次測試儀、CPT互感器特性綜合測試儀

產品特征

1、全自動型測試儀

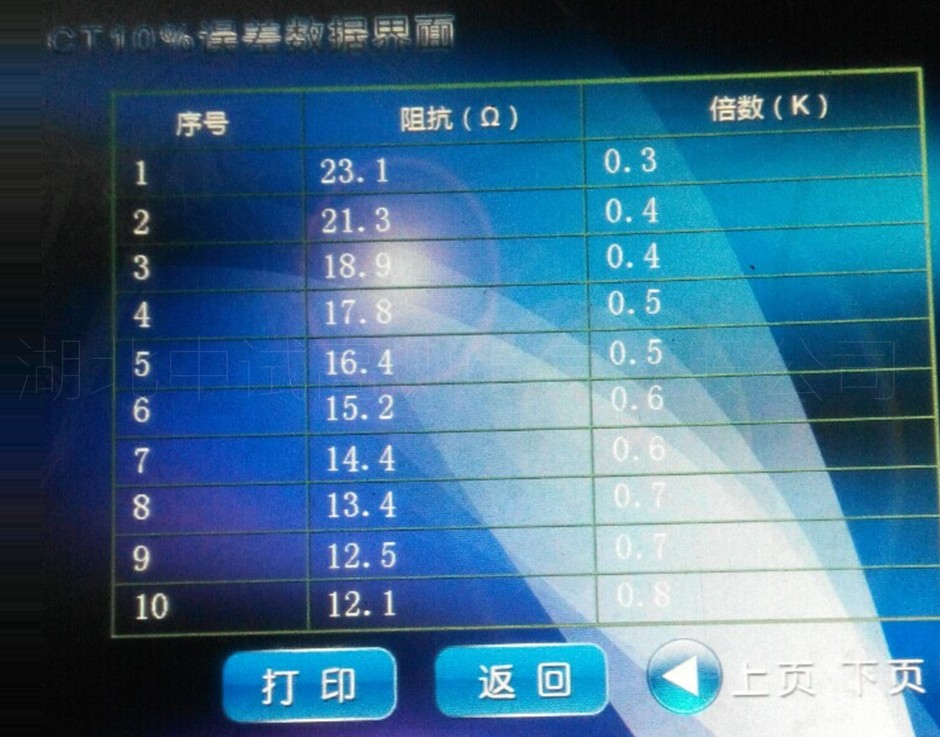

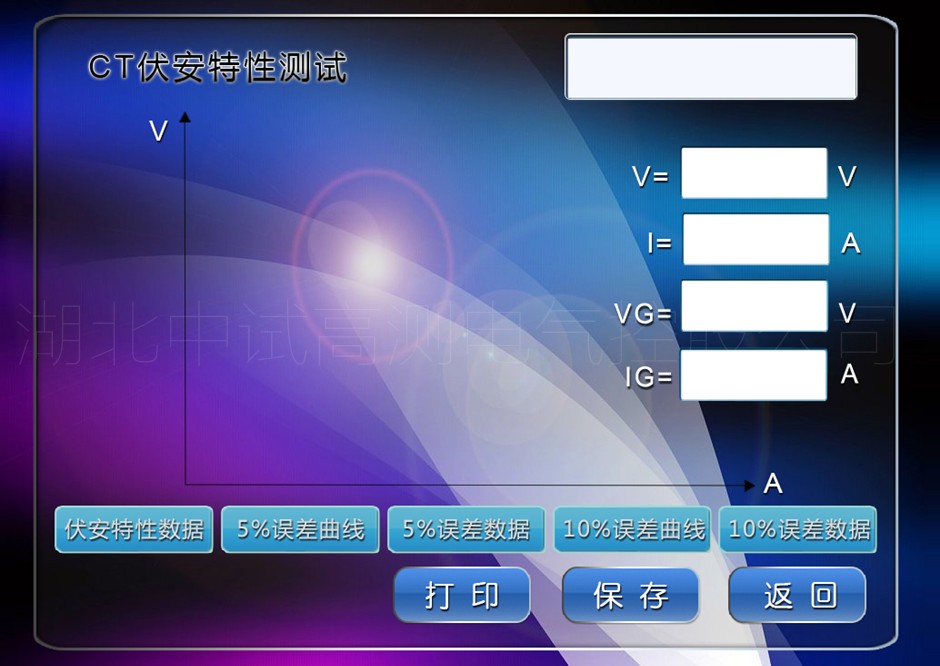

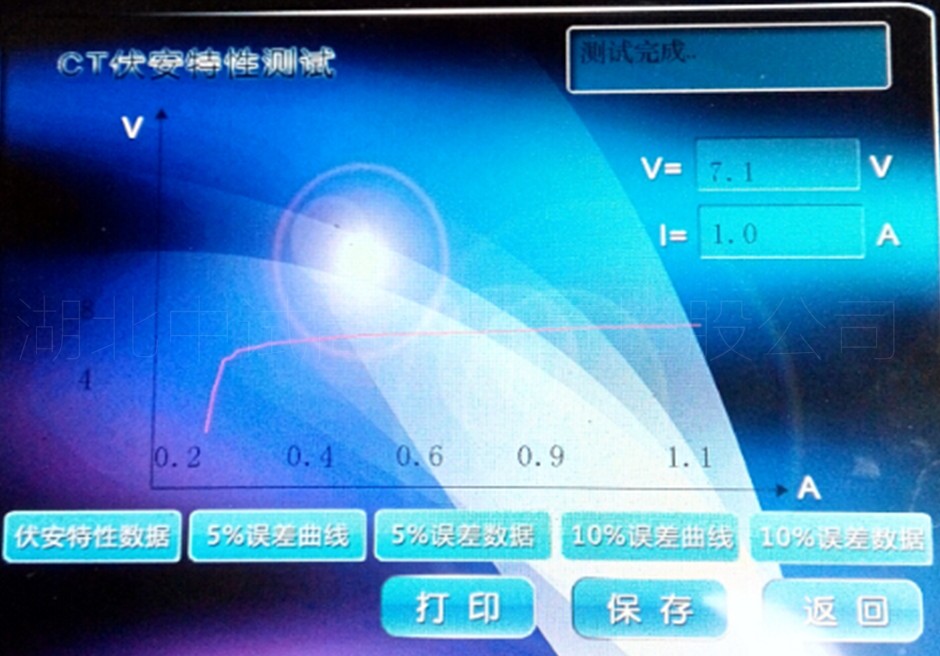

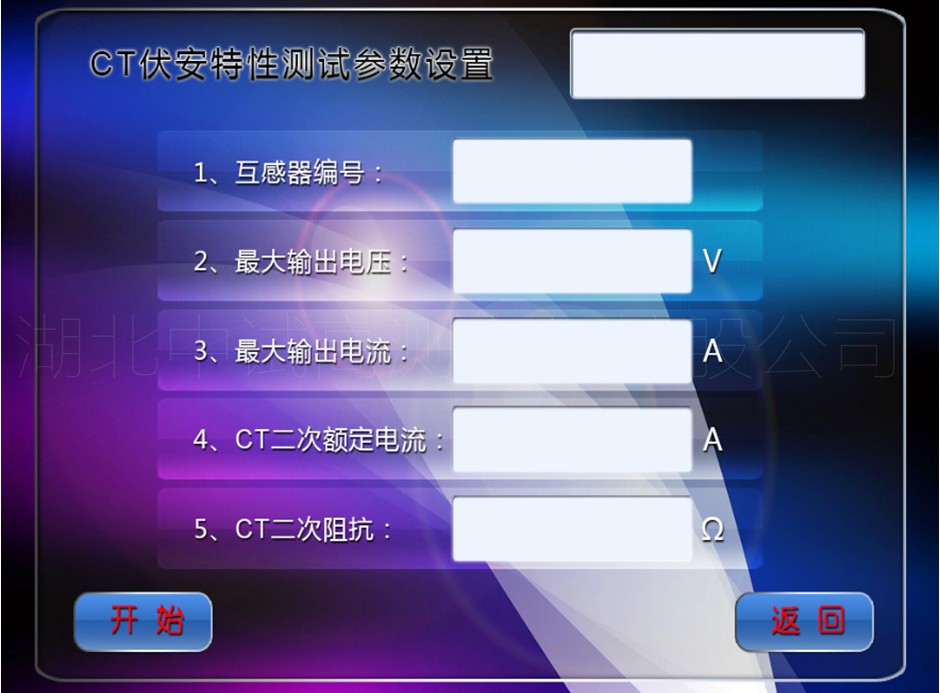

只需設定最高輸出電壓和最大輸出電流,儀器即可從零開始自動升壓或升流進行各種試驗。試驗中自動記錄測試數據、描繪伏安特性曲線、10%5%誤差曲線,并自動計算拐點值。省去了手動調壓、人工記錄整理、描曲線等煩瑣步驟,極大的提高了測試效率。試驗結果可以儲存在儀器內,可以現場打印、存儲后打印,也可用U盤拷貝傳至電腦處理打印。操作快捷、簡單、方便,容易掌握。
2、 輸出保持
具有升壓保持功能,用于計量檢測及二次交流耐壓試驗。具有升流保持功能,用于二次回路檢查。
3、真有效值采樣
所有電壓、電流信號均為真有效值采樣,請用真有效值表進行校證。
4、單一電源,操作方便
僅需單一輸入電源,AC220V,摒棄個別廠家的還需要380V電源才能夠達到技術要求的落后手段。

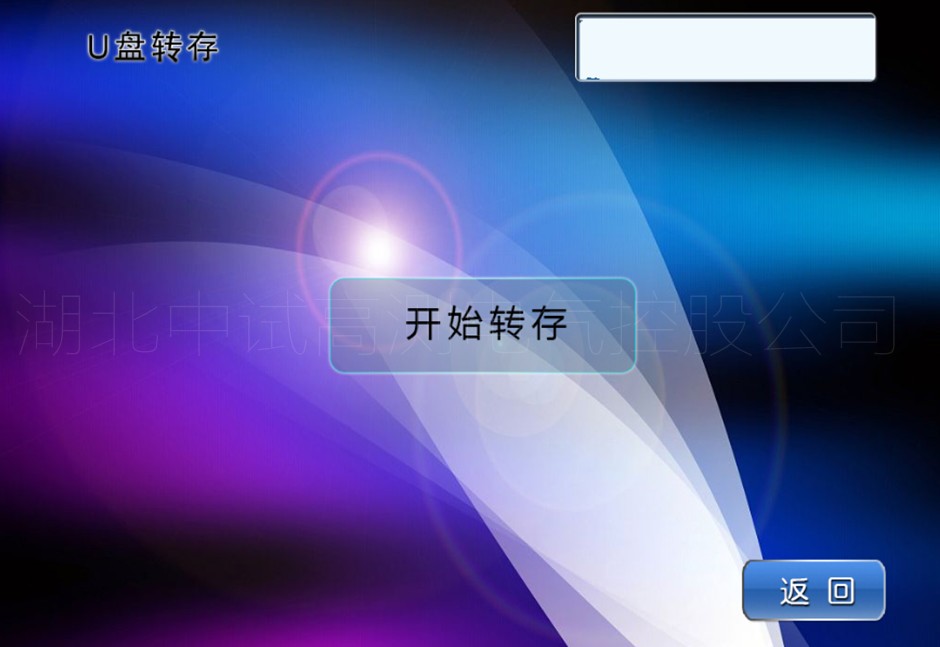

5、U盤保存
試驗的數據可通過U盤傳至PC機,由PC進行處理,顯示、打印、存儲數據及曲線報告,極大地方便了用戶整理報告。

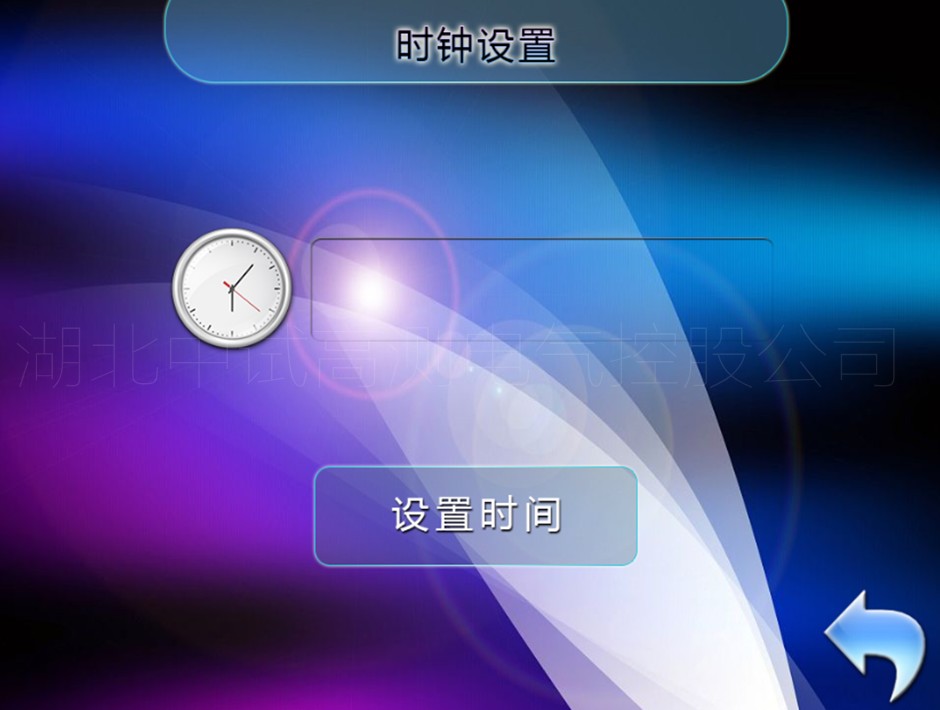

6、日期和時鐘
儀器自帶有系統時間,試驗時裝置自動記錄測試時間,以便于測試記錄的存儲與查看。
7、不接觸測試,安全性高

全微機化裝置,設定完成后完全不需人工接觸,儀器全自動進行測試。可使測試人員遠離高壓電路,確保測試人員安全。
8、輸出容量大
單機輸出功率大,交流電壓輸出高達2500V,電流輸出短時可達25A;最大電流600A機型為600A,1000A機型為1000A。

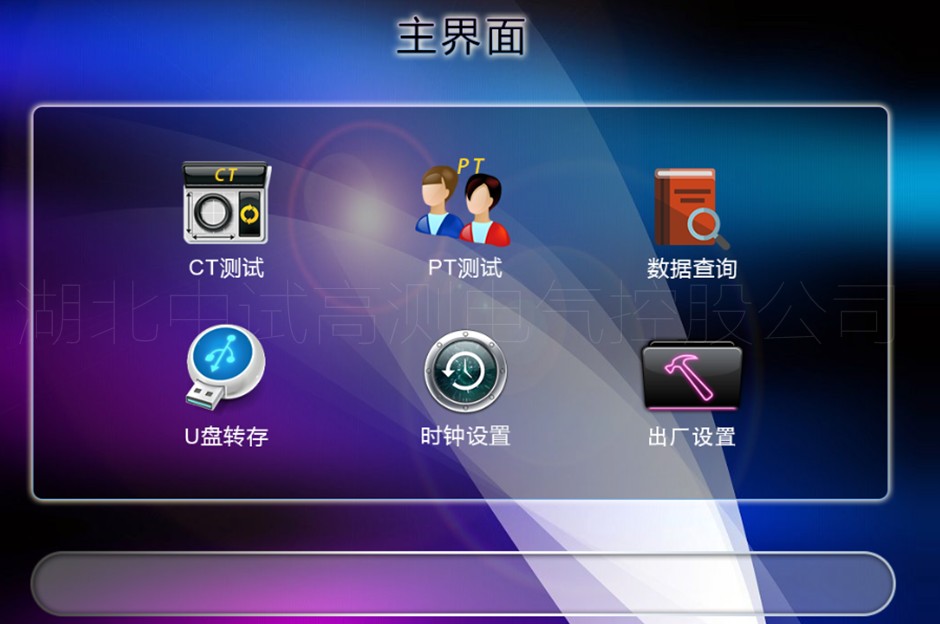

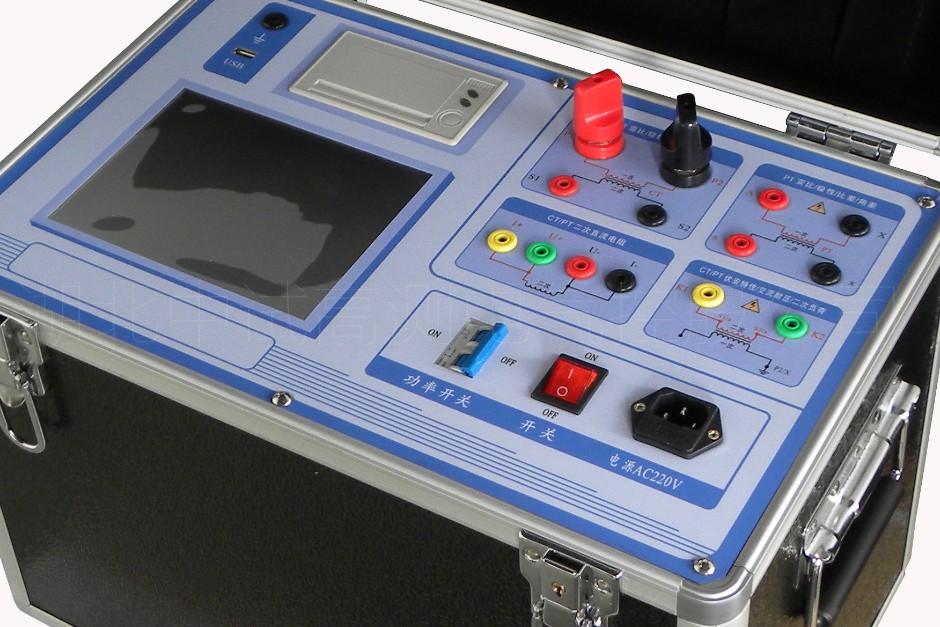

9、自帶大屏幕8寸彩色觸摸LCD、全漢化圖形界面
屏幕的分辨率高達1024*768,清晰度高,全彩色觸摸操作國內領先,測試時直接顯示伏安曲線圖、試驗記錄數據,直觀方便。面板自帶打印機,可隨時打印曲線圖及測試數據。
10、觸摸屏操作
采用我公司獨創的觸摸技術進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作簡單方便,使用壽命長。
11、超大容量的數據存儲

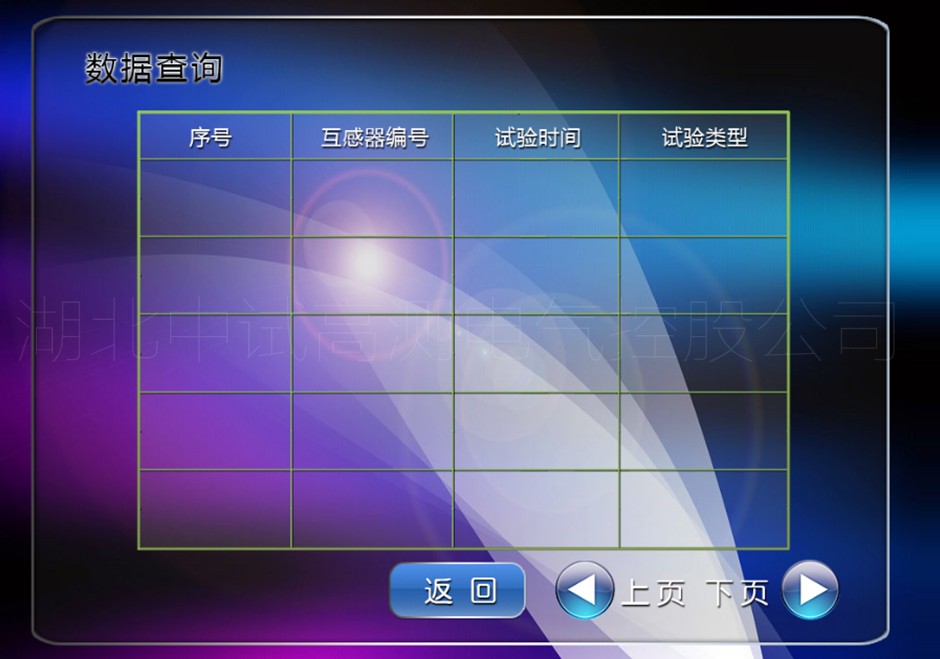

單機各個功能試驗可存儲200組測試數據,數據掉電永久不會丟失,可試驗完畢調出打印或上傳至電腦保存、打印。儀器還具有單機U盤數據存儲功能,將現場測試數據保存到U盤上,做到現場測試記錄無限量保存。
12、產品優勢及特點

本測試儀相比別家的產品在質量上,特別是帶載能力上有明顯的提高,整個回路的導線長度最大到9米,這個數據大大優于國內其他廠家的8米甚至更少,主要是測試儀內部的升流器容量很足,鐵芯質量要大,線路優化所致。
本測試儀支持把U盤轉存的數據拷貝到電腦上位機軟件里面去然后再進行編輯的能力,市面上一般的測試儀廠家都沒有上位機軟件,本公司配有上位機軟件。

ZSFA-106互感器伏安特性綜合測試儀參數

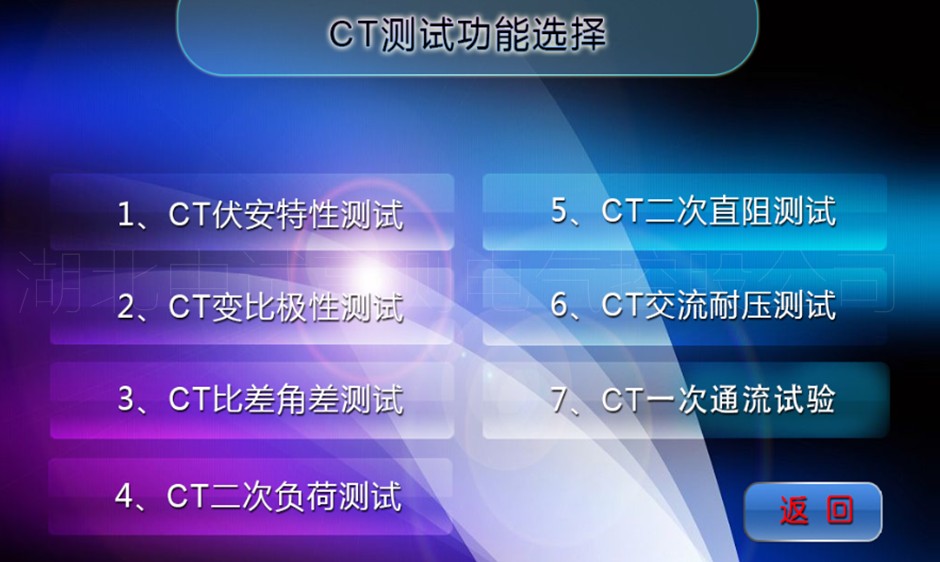

CT試驗

PT試驗

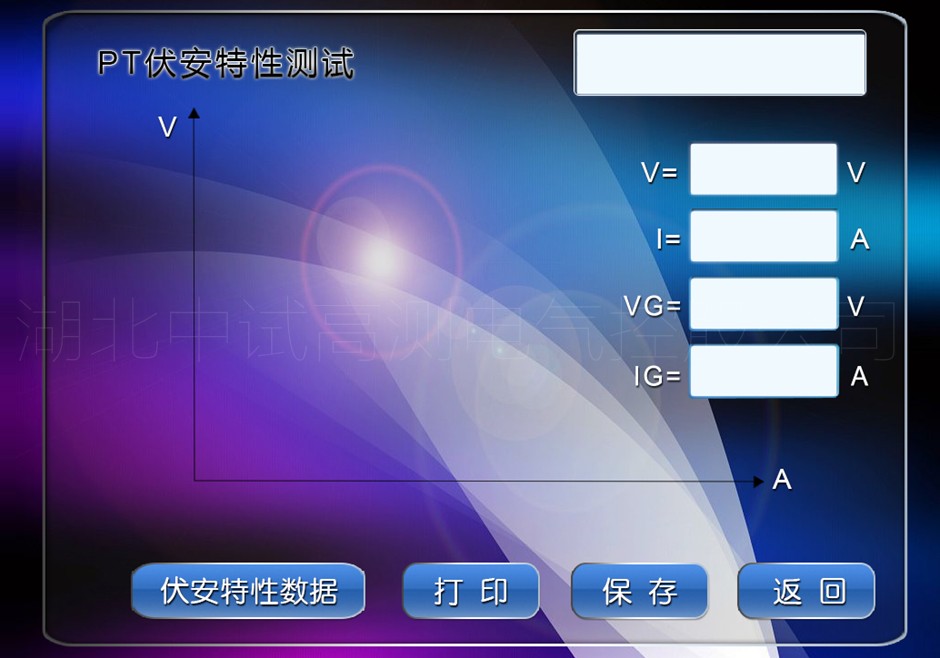

伏安特性曲線

伏安特性曲線

曲線拐點自動計算

曲線拐點自動計算

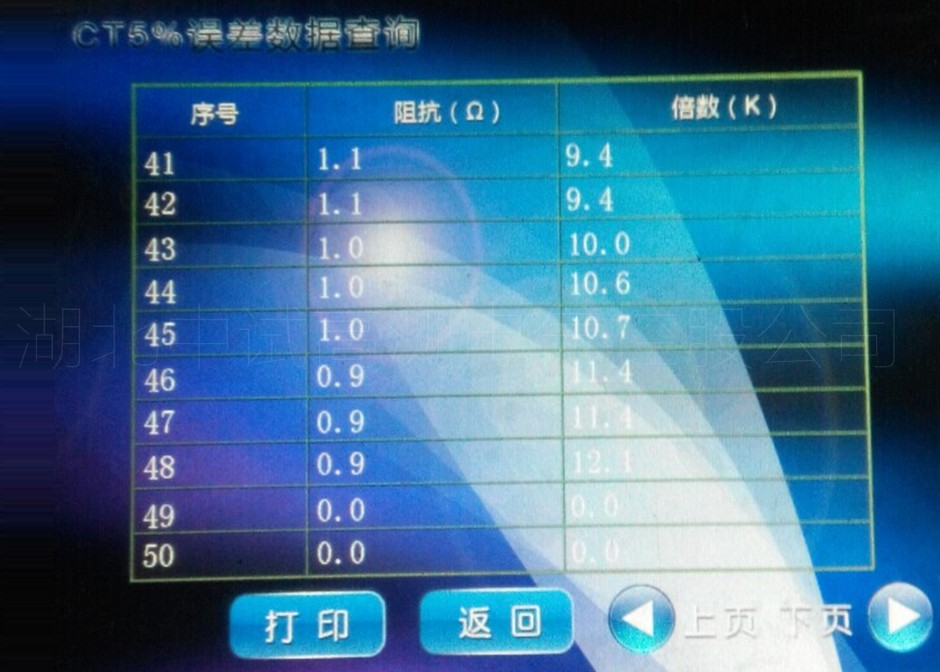

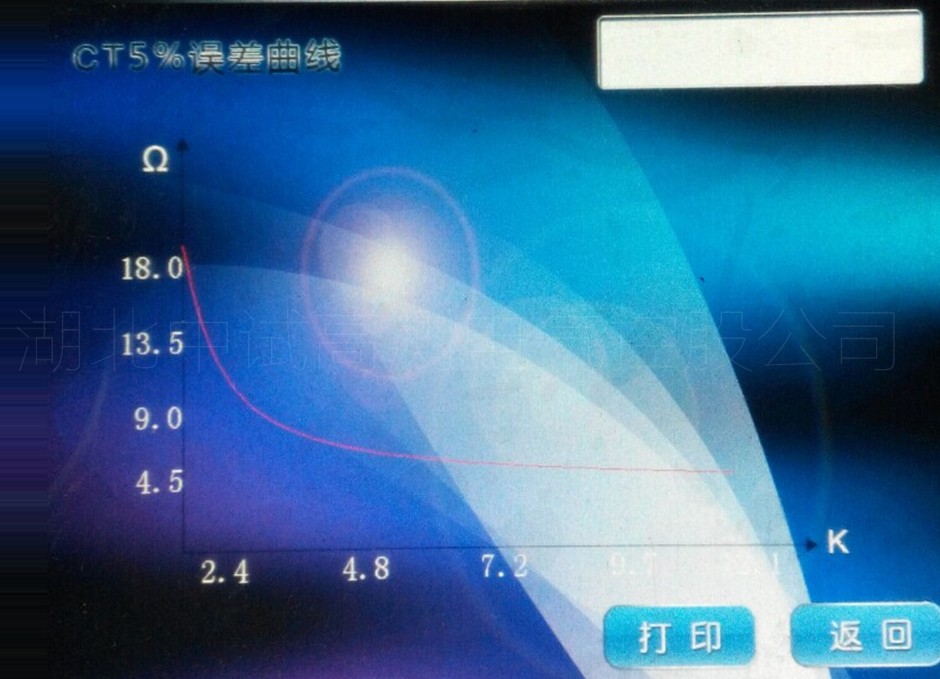

5%10%誤差曲線

5%10%誤差曲線

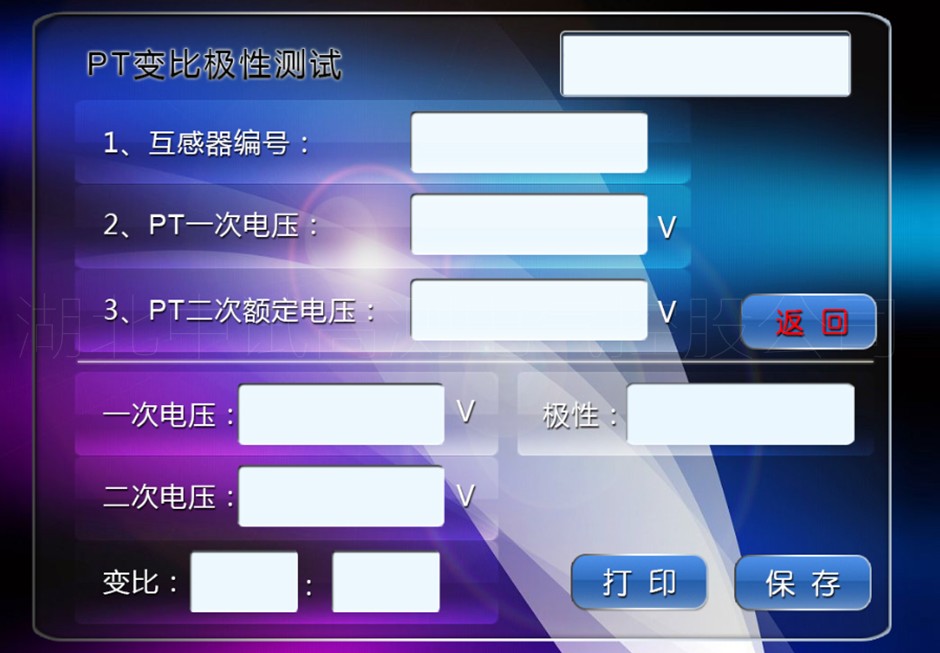

變比、極性

變比、極性

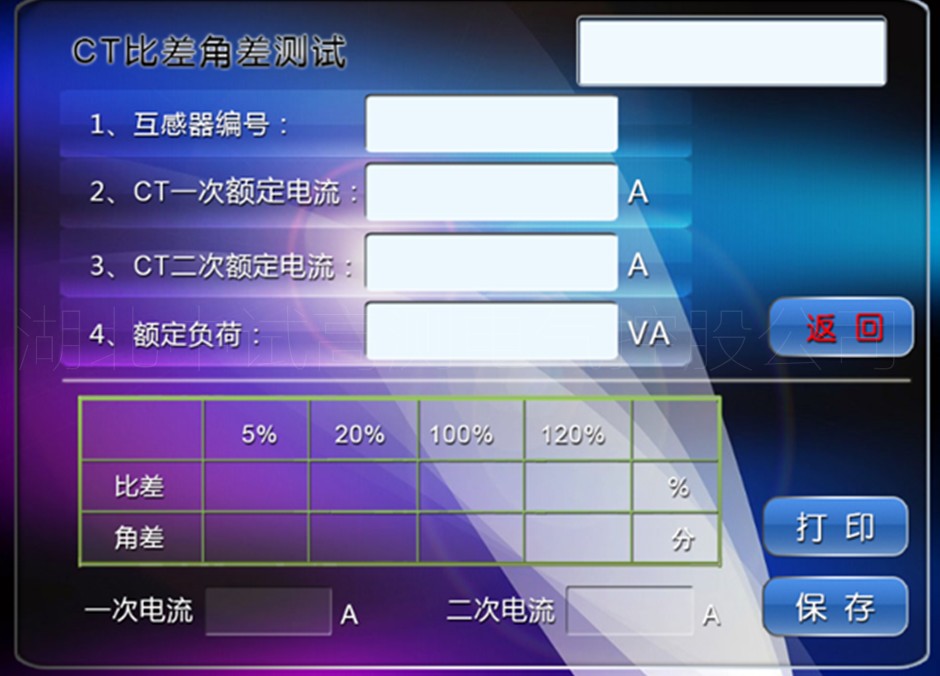

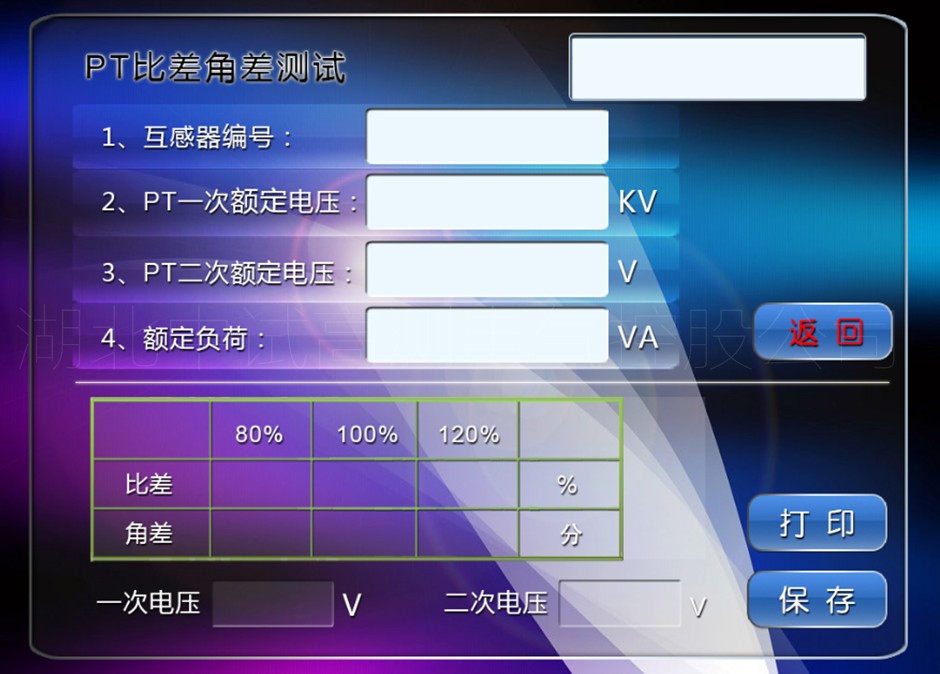

比差、角差測量

比差、角差測量

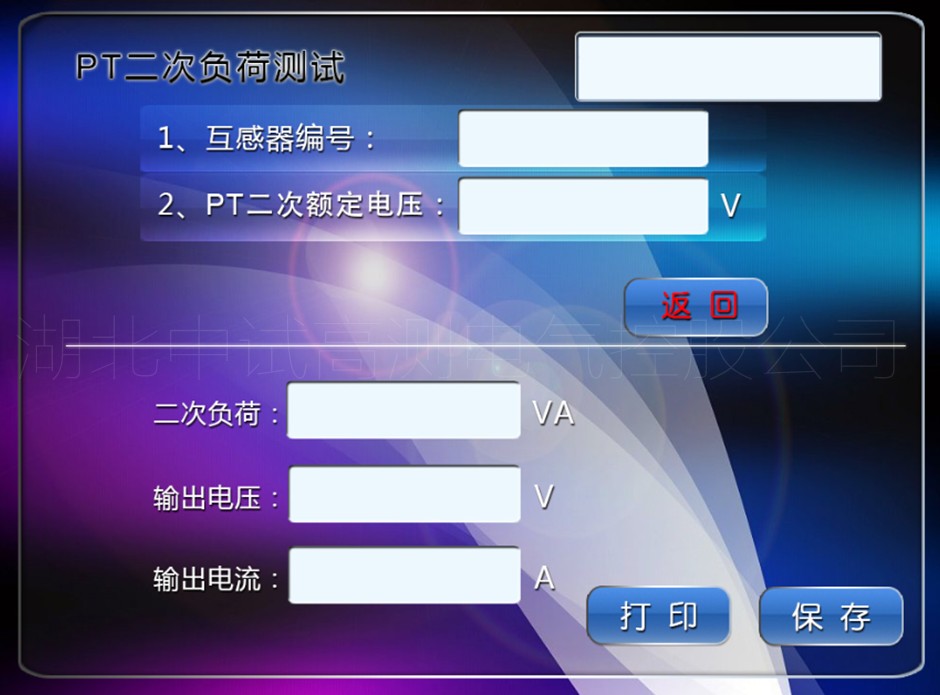

二次側回路負載測試

二次側回路負載測試

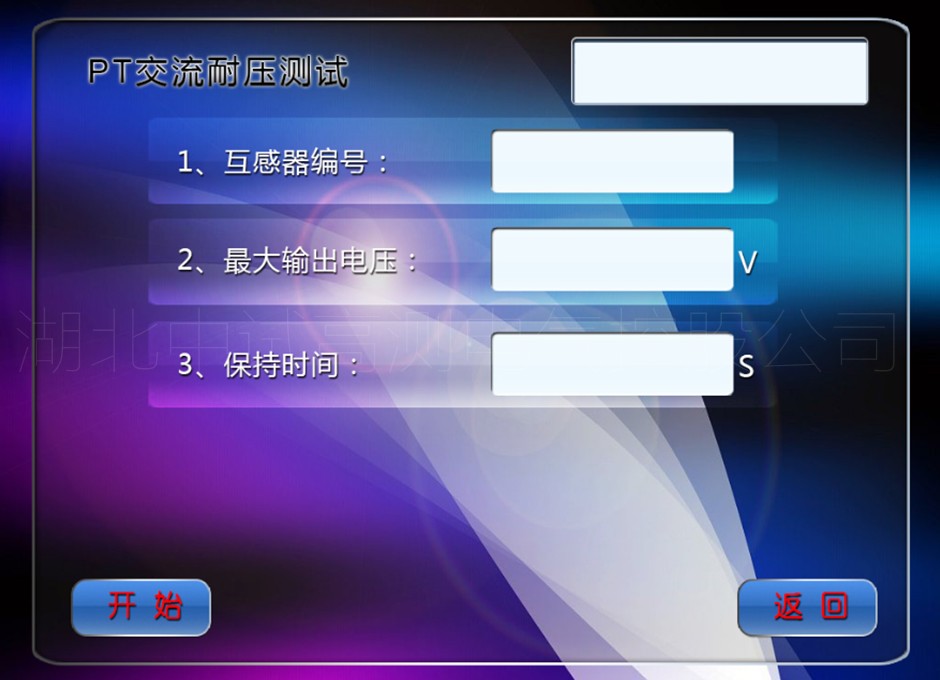

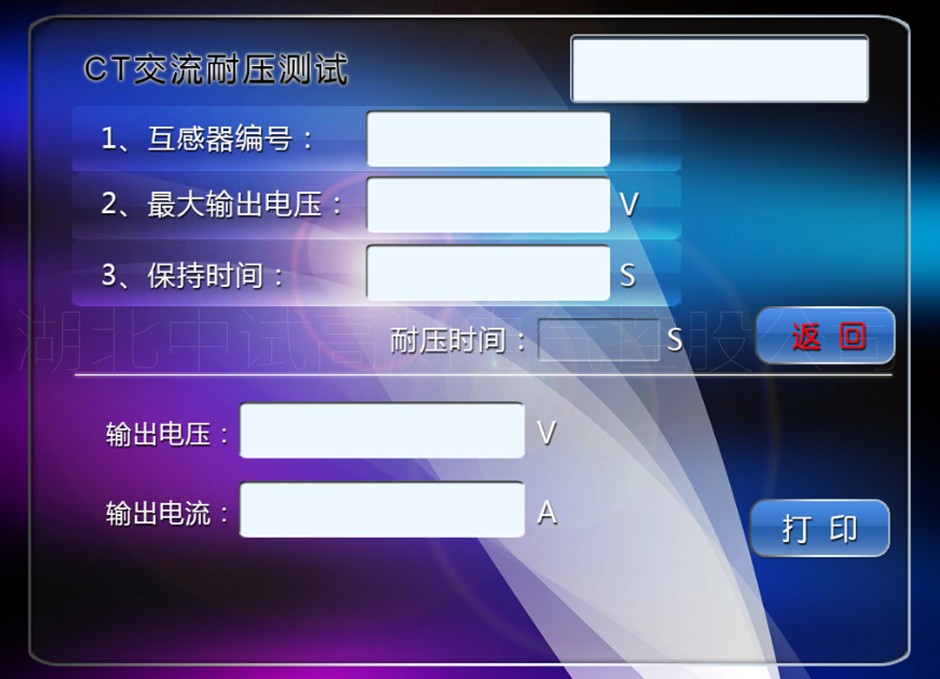

二次繞組交流耐壓

二次繞組交流耐壓

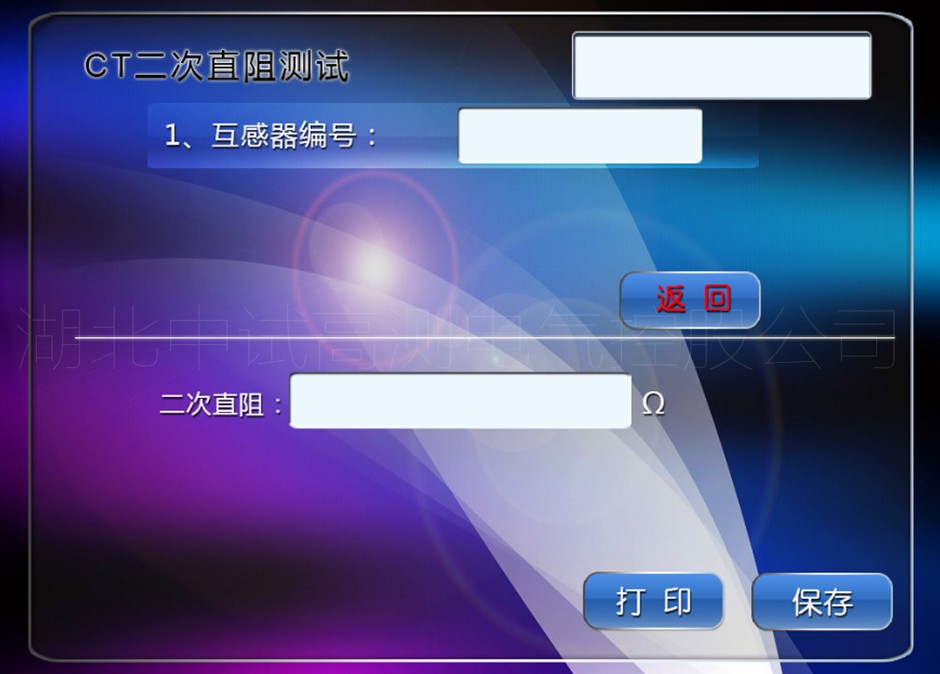

二次直流電阻測試

二次直流電阻測試

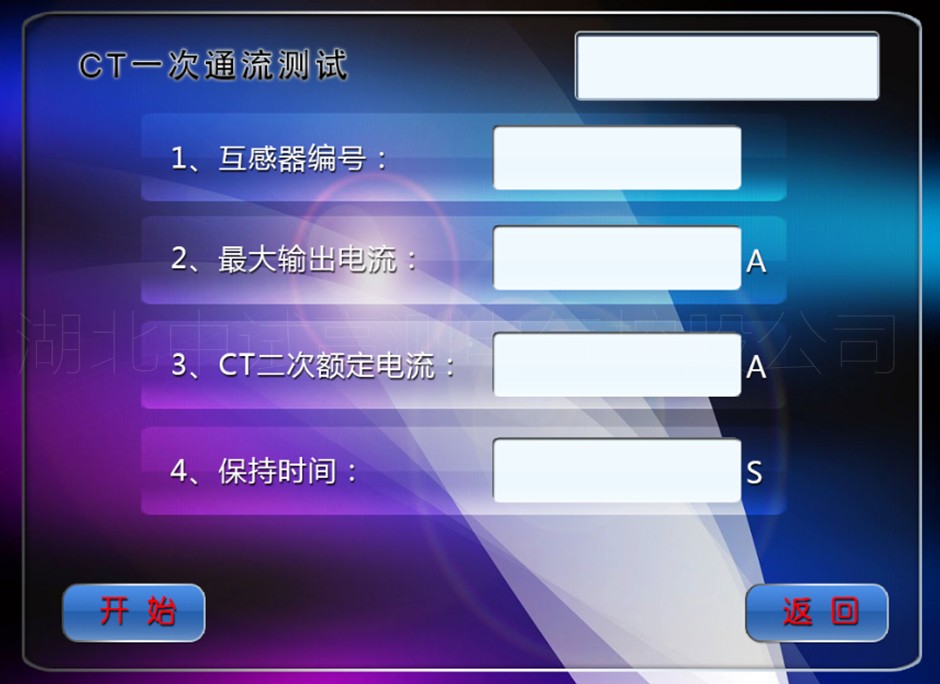

一次通流測試

/

電源輸入電壓

AC 220V

分辨率

CT伏安特性試驗

二次電流,二次電壓

02500V,020A

0.1V、1mA

CT變比,比差角差試驗

一次側電流

01000A(600A)

0.1A

二次額定電流

5A1A

1mA

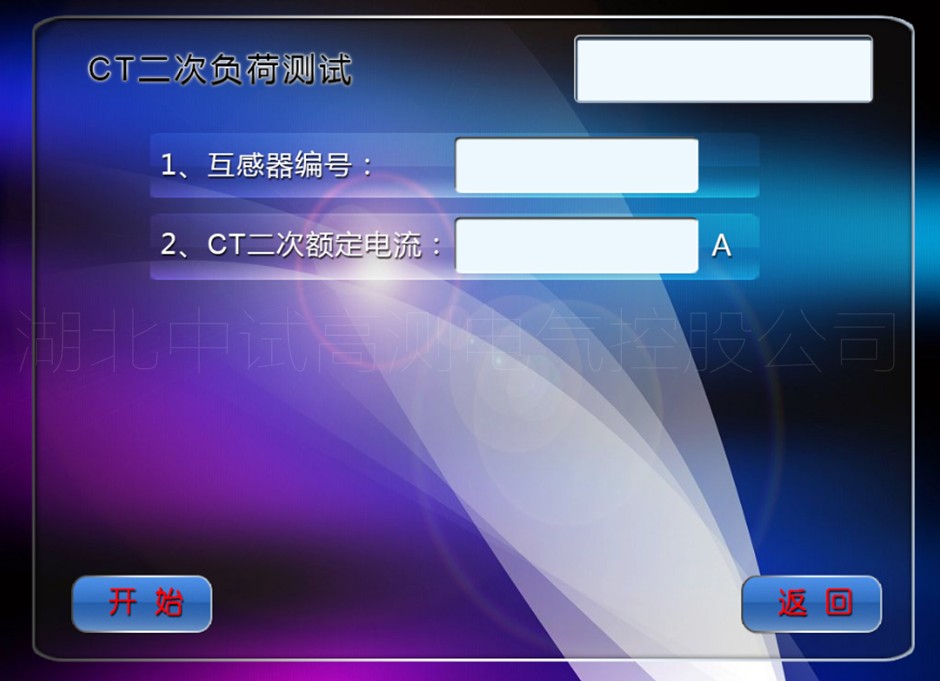

CT二次回路負載

二次電流

5A,1A

1mA

二次回路阻抗

010Ω

0.01Ω

CT一次通流

一次側電流

0600A

0.1A

PT伏安

特性試驗

輸出電壓

0200V

0.1V

輸出電流

010A

1mA

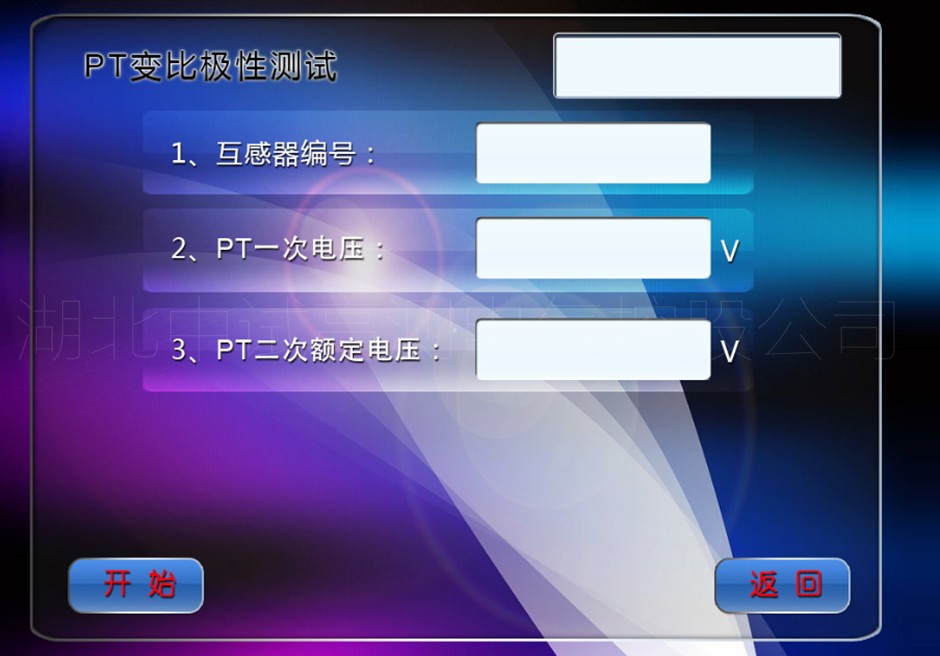

PT變比,比差角差試驗

一次側電壓

02500V

0.1V

二次額定電壓

100V,100/V ,100/3V

1mV

測量精度

伏安特性試驗

< 0.5%

5%10%誤差曲線

< 1%

變比試驗

< 0.5%

比差角差試驗

< 1%

二次回路負載測試

< 0.5%

裝置電源電壓

AC 220V  5060Hz

工作環境溫度

-10 - +50

測試儀主機體積

500mm*310mm*375mm

測試儀主機重量

40kg

附件

1

主機

1

2

光盤

1

3

電源線

1

4

測試線

1

5

地線

1

6

打印紙

2

7

U

1

8

出廠報告

1

9

說明書

1

10

合格證

1
