電纜識別裝置

ZSCI-9500電纜識別裝置使用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，電纜及兩根以上均勻鋪設的地埋電線等電纜高低阻、短路、開路、斷線以及高阻泄漏和高阻閃路性故障。
1.直連條件必須是停電電纜;至少知道電纜的一個端頭，并將已知端頭和系統分離包括解開零線和地線;
2.信號施加此種方法下采用直連法施加信號;關閉發射機電源開關，中試控股將輸出連接線插入發射機的輸出線接口，紅色夾子連接線芯，把地釬插入地中(若地面過硬，可澆上些水)，黑色夾子夾在地釬上，并保證接觸良好。地釬不要與其它線纜過近或跨過其它線纜。

打開發射機電源開關，選擇頻率：發射機有四兩種頻率：低頻、中頻、高頻、射頻;頻率選擇后根據實際情況選擇檔位，發射機分為高檔、中檔、低檔，一般情況下盡量選擇比較低的檔位，以節省電池的電量，選擇完檔位后儀器自動進行阻抗匹配，匹配完成后發射機顯示穩定的當前的系統的故障阻抗，同時圖標開始轉動。
注意：如果能將該電纜遠端接地，則信號會更強，更方便識別。

警告： 決不能與帶電電纜直接連接。在與電纜直接連接時一定要確定電纜已斷電!!

ZSCI-9500電纜識別裝置

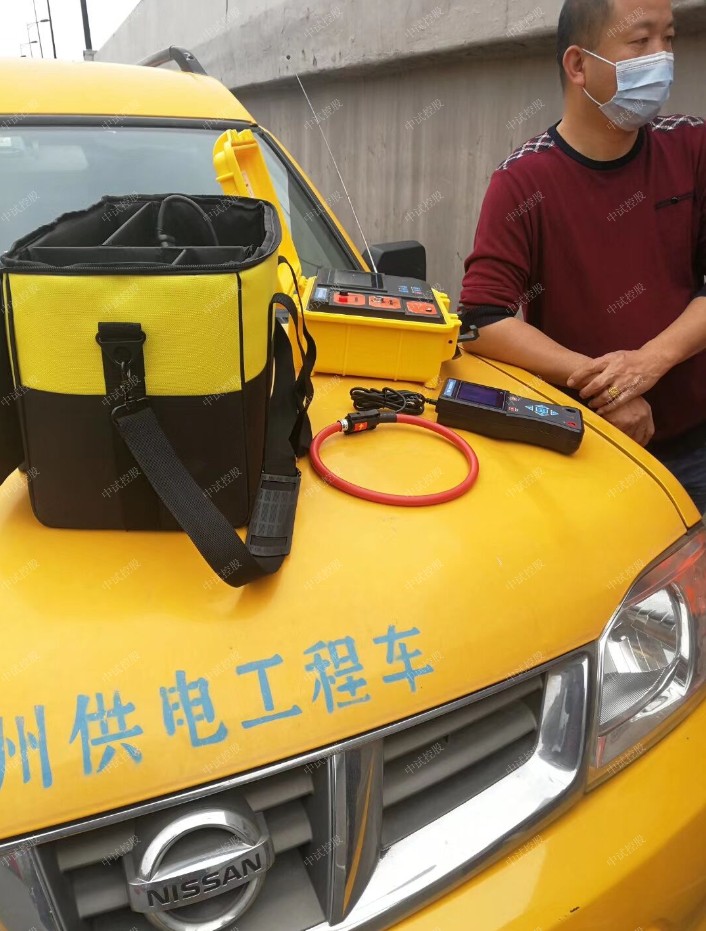

ZSCI-9500電纜識別裝置是為電力電纜和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。中試控股電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品只適用于已停電的電纜的現場識別，嚴禁將電纜識別儀接入正在運行的電力電纜！本儀表由發射機，接收機，柔性電流鉗等組成。

發射機采用脈沖電流原理，給電纜線芯注入脈沖電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因電流有方向性，所以檢測也具有方向性。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

接收機為手持設備，3.5寸彩色液晶屏，動態顯示當前相關信息。內置高速微處理器，能實時自動檢測識別目標電纜；附帶交流電壓檢測功能，量程AC 0.01V～600V(50Hz/60Hz)。

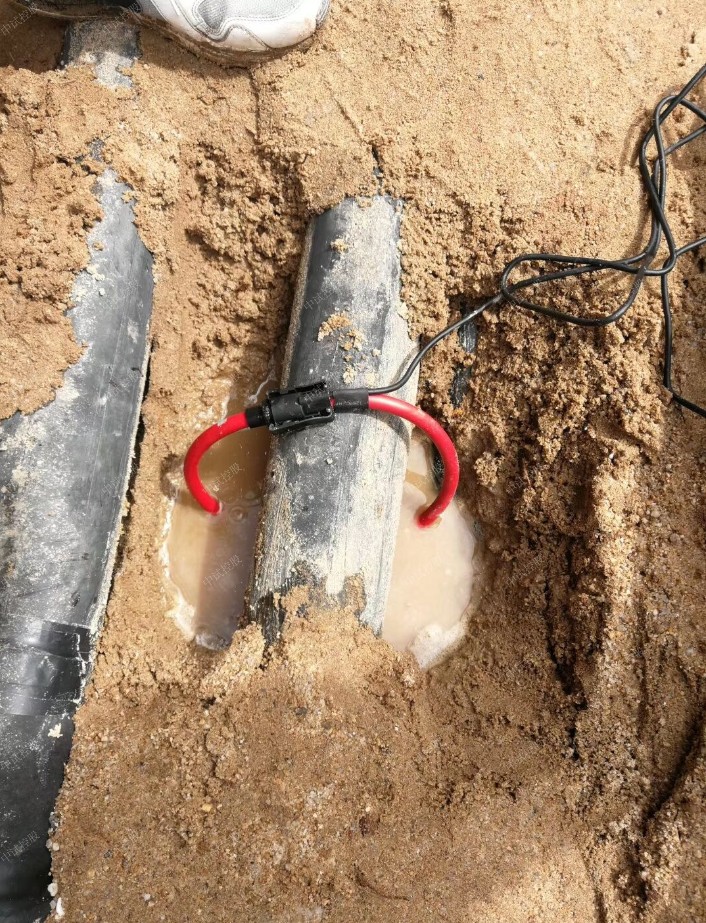

柔性電流鉗為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。

特別提示：根據本ZSCI-9500電纜識別裝置儀器的設計原理，電纜識別儀僅限于目標電纜為停電的電纜。請您在使用前確認目標電纜屬于該范圍。識別時，需要同時使用本儀器的發射機和手持接收機。

2．發射機規格

功    能：產生電流脈沖信號；顯示剩余電池電壓
電    源：DC 12.6V大容量可充鋰電池，DC充電接口，充滿電連續工作約8小時
顯示模式：超大LCD顯示剩余電池電壓，白色背光
脈沖電壓：500V
脈沖電流：最大30A（取決于回路電阻的大小）
脈沖頻率：40次/分鐘
脈沖寬度：2ms
測試線長：3米，帶鱷魚夾，紅黑各1條
工作溫度：-25～60℃
存儲條件：-20℃~50℃，≤95％RH, 無結露
尺    寸：320mm×275mm×145mm
ZSCI-9500電纜識別裝置儀表質量：2.5kg
電池電量：當電池電壓低于9.5V時，提醒給電池充電
抗    壓：發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力
3．接收機規格
功    能：檢測電流脈沖信號；測量交流電壓
電    源：DC 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約8小時
額定電流：約180mA max
顯示模式：3.5寸真彩液晶屏顯示，動態顯示信號強度
儀表尺寸：主機：長寬厚207mm×101mm×45mm
柔性電流鉗：線徑約12.5mm
線圈內徑：φ200mm
線    長：柔性線圈引線長度：2m
電壓測試表筆線長：1m (紅黑各1條)
檢測范圍：線圈可檢測回路電阻為0Ω～2kΩ的脈沖信號
電壓量程：AC 0.01V～600V(50Hz/60Hz)
電壓精度：±1%±1dgt
檢測速率：約1秒/次
增益調節：5級，按左右箭頭鍵調節信號放大倍數
液晶亮度：按上下箭頭鍵可以調節LCD背光亮度
自動關機：開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓：當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電
工作溫濕度：-10℃～40℃；80%Rh以下
存放溫濕度：-10℃～60℃；70%Rh以下
儀表質量：主機370g(帶電池)
電流鉗：172g
絕    緣：儀表線路與護套外殼之間≥100MΩ
