電纜定向儀

電纜定向儀查找方法
電纜定向儀的查找方法中試控股根據使用條件又分為帶電電纜識別儀和不帶電電纜識別儀，我們說一說他們各自的查找方法：
1、中試控股帶電電纜識別儀查找方法

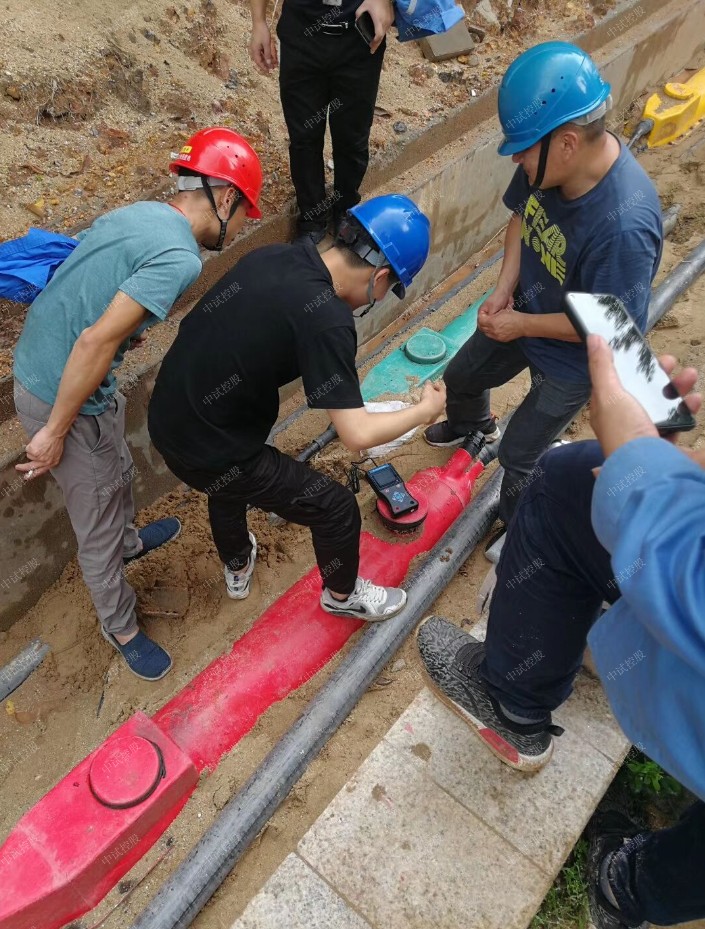

線路在帶電時，我們不能影響正常運行，在對帶點電纜識別時，采用的是感應法測量，通過卡鉗發射高頻信號，接收機接收到信號特征后通過軟硬件濾波，在進行相位識別，當接收卡鉗按照電流方向卡電纜時，被識別的電纜電流表右偏，同時伴有聲光指示。而其它的電纜電流方向與被識別電纜的電流方向相反，其電流表指針左偏。沒有聲光指示。這就體現了被識別的目標電纜的唯一性。很容易將被識別電纜從多根電纜中區別出來，由于被識別電纜上的信號電流強度全線都是一樣的，接收卡鉗在電纜沿線所接收到的電磁信號強度一致，從原理上講，識別的電纜不受被識別電纜長度的限制。

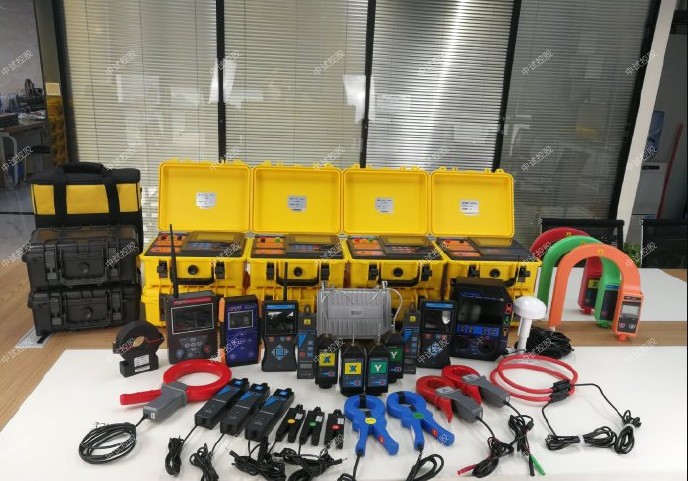

ZSCI-9500電纜定向儀是為電力電纜和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。

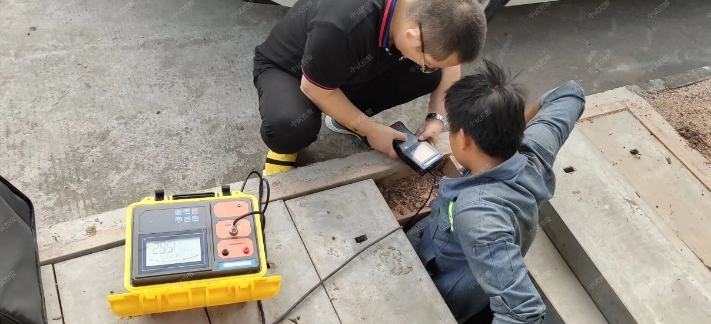

發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，發射機中試控股采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。

帶電識別時：采用脈沖電流原理，通過發射鉗耦合到目標電纜上，給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。

停電識別時：采用脈沖電流原理，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。

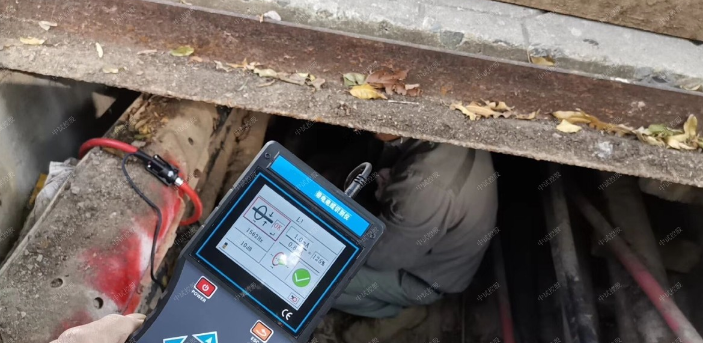

接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。

柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。

特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向一致。

發射機規格
功    能：
ZSCI-9500電纜定向儀發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示
電    源：11.1V大容量可充鋰電池，充滿電連續工作約8小時
顯示模式：超大LCD實時顯示剩余電池電壓
（帶電識別時），按上下箭頭鍵調節發射頻率
脈沖電壓：500V（停電識別時）
脈沖電流：最大5A（取決于回路電阻的大小）
脈沖頻率：1次/秒
脈沖寬度：2ms
發射鉗內徑：φ120mm
測試線長：3米，帶鱷魚夾，紅黑各1條
發射鉗引線長：2m
接地針尺寸：長寬厚225mm×100mm×10mm
發射機尺寸：320mm×275mm×145mm
發射鉗尺寸：長寬厚300mm×175mm×50mm
LCD尺寸：128mm×75mm
LCD顯示域：124mm×67mm
外包裝尺寸：長寬高400mm×245mm×335mm
背光控制：有，白色背光燈
工作溫度：-10℃～40℃
存儲條件：-20℃~50℃，≤95％RH, 無結
儀表質量：
發射機：2.5kg
發射鉗：1.08kg
總質量：4.4kg（含接收機）
電池電量：當電池電壓低于9.65V時，電池電壓低符號顯示，提醒給電池充電；低于9.5V時，設備自動關機
充 電 器：12.6V DC充電器
充電接口：圓形充電接口，DC標識
抗    壓：發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力
耐    壓：AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性：IEC61326(EMC)
參考安規：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)


3．接收機規格
功    能：電纜識別（識別并解碼脈沖電流信號）；交流電壓、電流、頻率測量
電    源：7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時
額定電流：約300mA max
顯示模式：3.5寸真彩液晶屏顯示，彩色圖標指示
信號標定：有，接收信號與發射信號的百分比，達到標定值60%以上為識別成功條件之一
方向識別：有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一
電纜識別成功：綠色打鉤圖標指示（√）
非目標電纜：紅橙色打叉圖標指示（×）
接收機尺寸：長寬厚207mm×101mm×45mm
柔性線圈：長約630mm，線徑6 mm或12.5mm
線圈內徑：φ200mm
引線長度：柔性線圈引線長度：2m
電壓測試線：長1m (紅黑各1條)
檢測范圍：
停電識別：線圈可檢測回路電阻為0Ω～10kΩ的脈沖信號；檢測回路電 阻為10kΩ 時，需保證發射機電池電量為11V以上
帶電識別：線圈可檢測回路電阻為0Ω～100Ω的脈沖信號；檢測回路電阻為100Ω 時，需保證發射機電池電量為11V以上
量    程：交流電壓： 0.01V～600V(50Hz/60Hz)
交流電流： 0.01A～5000A(50Hz/60Hz)
電流頻率： 45Hz~70Hz
精    度
交流電壓：±2%±1dgt
交流電流：±2%±1dgt
電流頻率：±2%±1dgt

2、不帶電電纜識別儀查找方法
中試控股不帶電電纜識別儀的查找方法基本與帶電識別相通，發生器將周期性的單極性電壓脈沖饋入要識別的電纜中，該電纜需要在遠端接地，以保證有足夠大的電流流過電纜，饋入電纜中的脈沖電流的方向可做為一明顯的識別標準，流出去的電流僅從這一根電纜通過，所有其它鄰近電纜中流過的都是返回電流，但它們的極性相反，通過接收機探測流過電纜電流方向以及它的大小，它帶有放大器并串聯在電路中，傳感器鉗住被測電纜，電流流過電纜產生的磁場在傳感器的線圈中感應出電壓，該電壓極性由電流方向和傳感器線圈的方向決定，從而達到電纜的識別作用。
