判別電纜準確方向儀

ZSCI-9500判別電纜準確方向儀是中試控股為電力電纜和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，中試控股必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。

無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成，帶電電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返操作時間，提高工作效率。

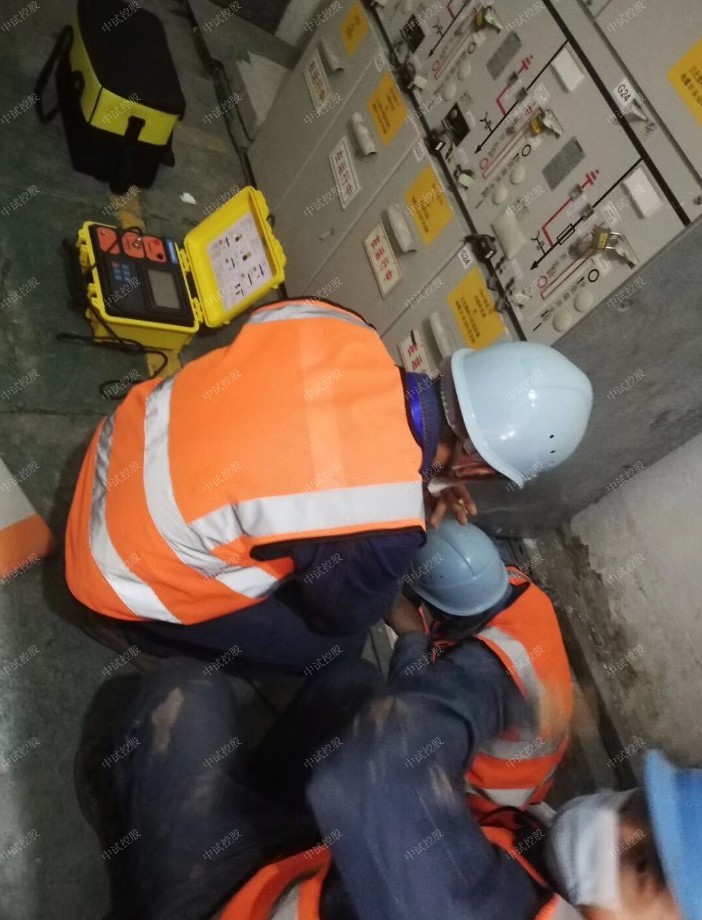

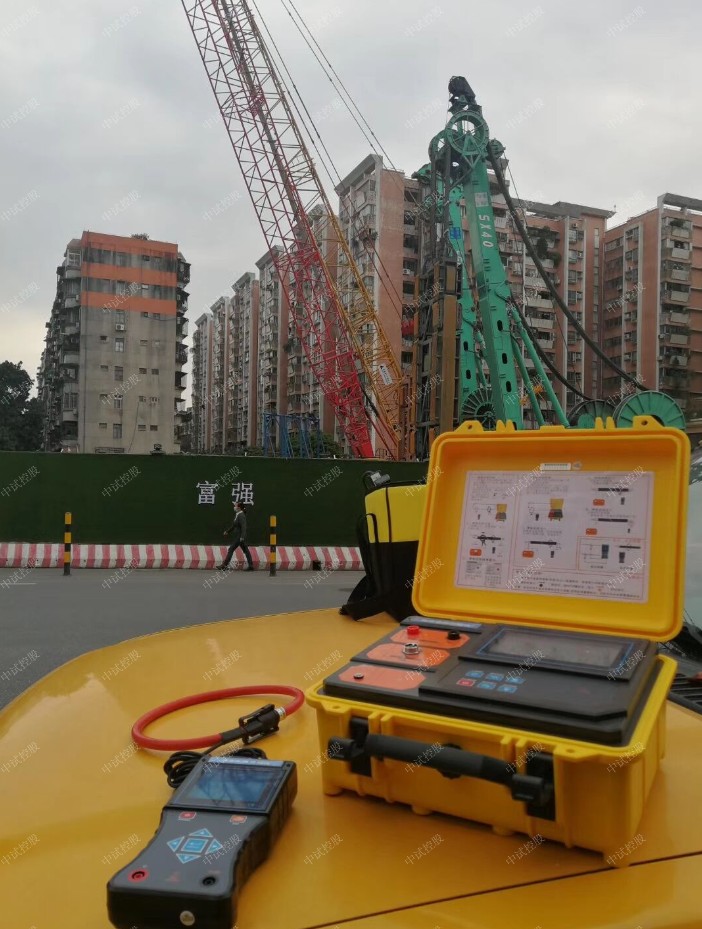

ZSCI-9500判別電纜準確方向儀發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ125mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。
帶電識別時：采用卡鉗耦合輸出脈沖電流，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。
停電識別時：采用直連輸出脈沖電流，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。

ZSCI-9500判別電纜準確方向儀接收機：中為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對中試控股發射機的脈沖編碼電流信號進行識別并解碼，帶電識別時具有發射信號標定功能，同時可以標定10條電纜，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。

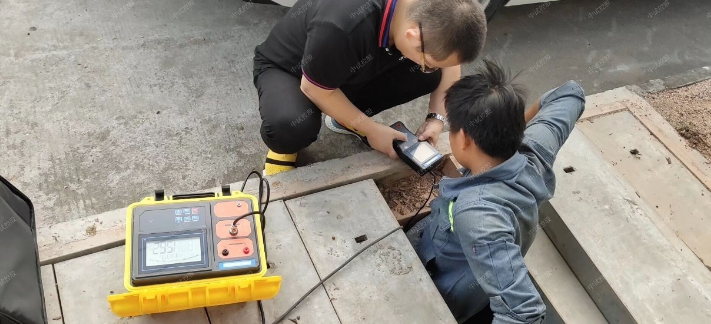

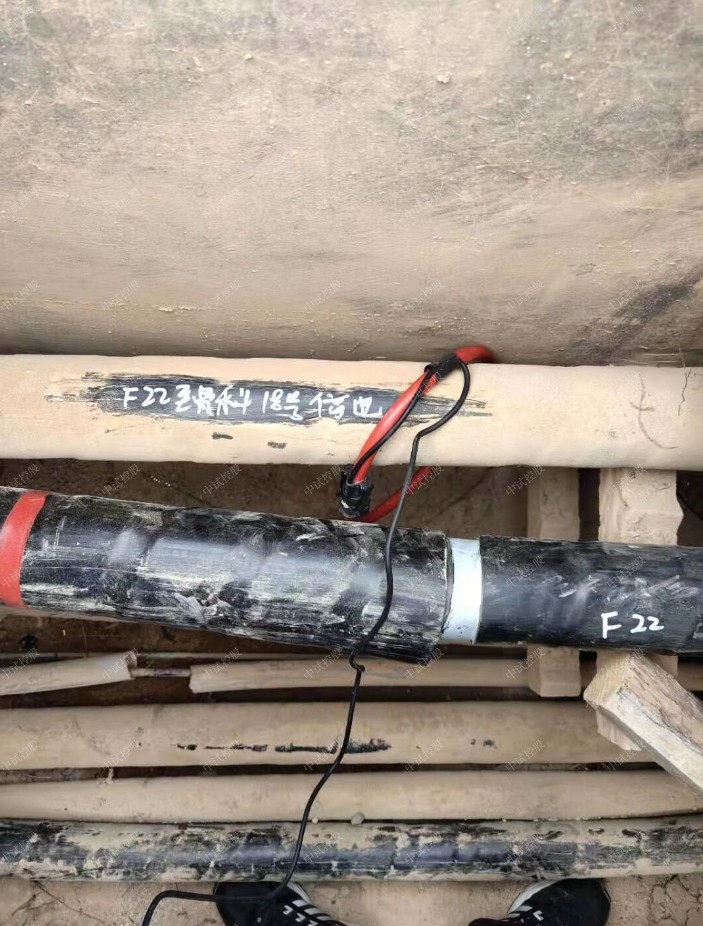

柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。

特別提示：本中試控股電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

功    能：
發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示
電    源：11.1V大容量可充鋰電池，充滿電連續工作約8小時
顯示模式：超大LCD實時顯示剩余電池電壓
（帶電識別時），按上下箭頭鍵調節發射頻率
脈沖電壓：500V（停電識別時）
脈沖電流：最大5A（取決于回路電阻的大小）
脈沖頻率：1次/秒
脈沖寬度：2ms
發射鉗內徑：φ120mm
測試線長：3米，帶鱷魚夾，紅黑各1條
發射鉗引線長：2m
接地針尺寸：長寬厚225mm×100mm×10mm
發射機尺寸：320mm×275mm×145mm
發射鉗尺寸：長寬厚300mm×175mm×50mm
LCD尺寸：128mm×75mm
LCD顯示域：124mm×67mm
外包裝尺寸：長寬高400mm×245mm×335mm
背光控制：有，白色背光燈
工作溫度：-10℃～40℃
存儲條件：-20℃~50℃，≤95％RH, 無結
儀表質量：
發射機：2.5kg
發射鉗：1.08kg
總質量：4.4kg（含接收機）
電池電量：當電池電壓低于9.65V時，電池電壓低符號顯示，提醒給電池充電；低于9.5V時，設備自動關機
充 電 器：12.6V DC充電器
充電接口：圓形充電接口，DC標識
抗    壓：發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力
耐    壓：AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性：IEC61326(EMC)
參考安規：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)


3．接收機規格
功    能：電纜識別（識別并解碼脈沖電流信號）；交流電壓、電流、頻率測量
電    源：7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時
額定電流：約300mA max
顯示模式：3.5寸真彩液晶屏顯示，彩色圖標指示
信號標定：有，接收信號與發射信號的百分比，達到標定值60%以上為識別成功條件之一
方向識別：有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一
電纜識別成功：綠色打鉤圖標指示（√）
非目標電纜：紅橙色打叉圖標指示（×）
接收機尺寸：長寬厚207mm×101mm×45mm
柔性線圈：長約630mm，線徑6 mm或12.5mm
線圈內徑：φ200mm
引線長度：柔性線圈引線長度：2m
電壓測試線：長1m (紅黑各1條)
ZSCI-9500判別電纜準確方向儀檢測范圍：
停電識別：線圈可檢測回路電阻為0Ω～10kΩ的脈沖信號；檢測回路電 阻為10kΩ 時，需保證發射機電池電量為11V以上
帶電識別：線圈可檢測回路電阻為0Ω～100Ω的脈沖信號；檢測回路電阻為100Ω 時，需保證發射機電池電量為11V以上
量    程：交流電壓： 0.01V～600V(50Hz/60Hz)
交流電流： 0.01A～5000A(50Hz/60Hz)
電流頻率： 45Hz~70Hz
精    度
交流電壓：±2%±1dgt
交流電流：±2%±1dgt
電流頻率：±2%±1dgt

電纜識別儀的使用方法
一、主機準備
1、連接：
（1）在進行測試工作之前，將被測電纜斷電，其周圍環境應處于安全狀態。
（2）發生器與被測電纜相連，紅色夾子與被識別電纜的一根芯線或幾根芯線連到一起。中試控股將黑色夾子與地釘相連。
（3）將電纜遠端的芯線與地釘相連。
（4）將電纜兩端的鎧裝與地線斷開。
（5）將電源線插入電源插座。
2、開機：
（1）打開主機電源開關，對主機供電。
（2）主機開始間斷向電纜發出脈動直流信號，輸出脈動電流信號為30A左右。
3、接收機準備
（1）緩慢調節靈敏度旋鈕，使電表開始指示。
（2）中試控股注意傳感器插入電纜的方向及接收機表頭擺動幅度的大小。
